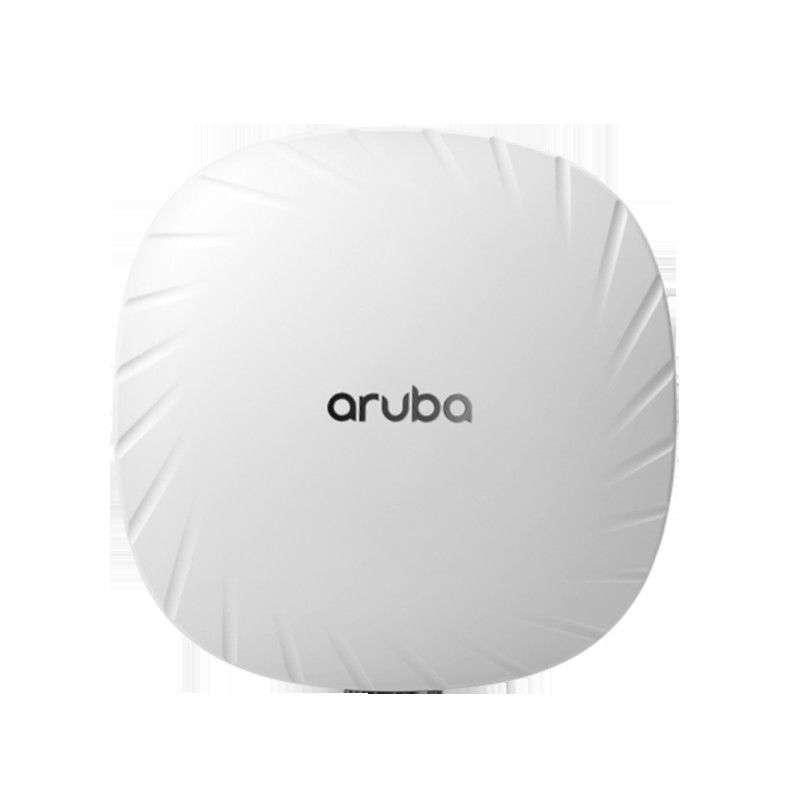

Podwójne radio Seria 510 Campus AP 515 Aruba Wifi 6 802.11ax Anteny wewnętrzne Unified AP

Punkty dostępowe Aruba Wi-Fi 6 zapewniają wysoką wydajność
łączność dla każdej rozwijającej się organizacji
liczby wymagań związanych z IoT i mobilnością.Z kombinacją
szczytową szybkość transmisji danych do 2,69 Gb/s, zapewniają szybkość i
niezawodność wymagana w każdym środowisku korporacyjnym.

Warianty sprzętowe
• AP-514: Modele anten zewnętrznych
• AP-515: modele z anteną wewnętrzną
Specyfikacje radia Wi-Fi
• Typ punktu dostępowego: wewnętrzny, podwójne radio, 5GHz 802.11ax 4x4 MIMO i
2,4 GHz 802.11ax 2x2 MIMO
• Radio 5GHz:
- Cztery strumienie przestrzenne Single User (SU) MIMO dla maks
Bezprzewodowa szybkość transmisji danych 4,8 Gb/s do indywidualnego 4SS HE160
Urządzenia klienckie 802.11ax (maks.)
- Dwa strumienie przestrzenne Single User (SU) MIMO dla maks
Bezprzewodowa szybkość transmisji danych 1,2 Gb/s do indywidualnego 2SS HE80
Urządzenia klienckie 802.11ax (typowe)
- Cztery strumienie przestrzenne Multi User (MU) MIMO dla maks
Bezprzewodowa szybkość transmisji danych 4,8 Gb/s do czterech 1SS lub dwóch 2SS
Urządzenia klienckie HE160 802.11ax obsługujące DL-MU-MIMO
jednocześnie (maks.)
- Cztery strumienie przestrzenne Multi User (MU) MIMO dla maks
Bezprzewodowa szybkość transmisji danych 2,4 Gb/s do czterech 1SS lub dwóch 2SS
Urządzenia klienckie obsługujące HE80 802.11ax DL-MU-MIMO
jednocześnie (typowy)
• Radio 2,4 GHz:
- Dwa strumienie przestrzenne Single User (SU) MIMO dla maks
Bezprzewodowa szybkość transmisji danych 574 Mb/s do klienta 2SS HE40 802.11ax
urządzeń (maks.)
- Dwa strumienie przestrzenne Single User (SU) MIMO dla maks
Bezprzewodowa szybkość transmisji danych 287 Mb/s do klienta 2SS HE20 802.11ax
urządzenia (typowe)
• Obsługa do 512 powiązanych urządzeń klienckich na radio,
i do 16 identyfikatorów BSSID na radio
• Obsługiwane pasma częstotliwości (w zależności od kraju
obowiązują ograniczenia):
- 2.400 do 2.4835 GHz ISM
- 5,150 do 5,250 GHz U-NII-1
- 5,250 do 5,350 GHz U-NII-2A
- 5,470 do 5,725 GHz U-NII-2C
- 5,725 do 5,850 GHz U-NII-3/ISM
- 5,850 do 5,895 GHz U-NII-4
• Dostępne kanały: W zależności od konfiguracji
domena regulacyjna
• Dynamiczny wybór częstotliwości (DFS) optymalizuje wykorzystanie
dostępne widmo RF
- W tym Zero-Wait DFS (ZWDFS) w celu przyspieszenia kanału
zmiany
• Obsługiwane technologie radiowe:
- 802.11b: widmo rozproszone z sekwencją bezpośrednią (DSSS)
- 802.11a/g/n/ac: ortogonalny podział częstotliwości
multipleksowanie (OFDM)
- 802.11ax: Wielokrotność ortogonalnego podziału częstotliwości
dostęp (OFDMA) z maksymalnie 16 jednostkami zasobów (dla an
kanał 80MHz)
• Obsługiwane typy modulacji:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(zastrzeżone rozszerzenie)
-802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (własne rozszerzenie)
-802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
Obsługa wysokiej przepustowości (HT) 1024-QAM802.11n:
HT20/40
• Obsługa bardzo wysokiej przepustowości (VHT) 802.11ac:
VHT20/40/80/160
• Obsługa wysokiej wydajności (HE) 802.11ax: HE20/40/80/160
• Obsługiwane szybkości transmisji danych (Mb/s):
- 802.11b: 1, 2, 5,5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2,4 GHz): 6,5 do 300 (MCS0 do MCS15, HT20
do HT40)
- 802.11n (5GHz): 6,5 do 600 (MCS0 do MVC31, HT20
do HT40)
- 802.11ac: 6,5 do 3467 (MCS0 do MCS9, NSS = 1 do 4,
VHT20 do VHT160)
- 802.11ax (2,4 GHz): 3,6 do 574 (MCS0 do MCS11, NSS = 1
do 2, HE20 do HE40)
- 802.11ax (5GHz): 3,6 do 4803 (MCS0 do MCS11, NSS = 1
do 4, HE20 do HE160)
• Agregacja pakietów 802.11n/ac/ax: A-MPDU, A-MSDU
• Moc nadawania: Konfigurowalna w krokach co 0,5 dBm
• Maksymalna (zagregowana, przewodzona całkowita) moc nadawania
(ograniczone lokalnymi wymogami prawnymi):
- Pasmo 2,4 GHz: +21 dBm (18dBm na łańcuch)
- Pasmo 5 GHz: +24 dBm (18 dBm na łańcuch)
- Uwaga: przewodzone poziomy mocy nadawania nie obejmują anteny
osiągać.Aby uzyskać całkowitą moc nadawania (EIRP), dodaj zysk anteny.
• Zaawansowana koegzystencja komórkowa (ACC) minimalizuje wpływ
zakłóceń z sieci komórkowych
• Maksymalny współczynnik łączenia (MRC) dla ulepszeń
wydajność odbiornika
• Cyclic delay/shift dywersyfikacja (CDD/CSD) dla poprawy
Wydajność RF łącza w dół
• Kodowanie blokowe czasoprzestrzeni (STBC) dla zwiększenia zasięgu i
lepszy odbiór
• Kontrola parzystości o niskiej gęstości (LDPC) pod kątem błędu o wysokiej wydajności
korekta i zwiększona przepustowość
• Formowanie wiązki nadawczej (TxBF) dla zwiększenia sygnału
niezawodność i zasięg
• Docelowy czas oczekiwania (TWT) standardu 802.11ax w celu obsługi niskiego poboru mocy
urządzenia klienckie
• Precyzyjny pomiar czasu 802.11mc (FTM) zapewniający precyzję
zakres odległości
Anteny WiFi
• AP-514: Cztery (żeńskie) złącza RP-SMA do podłączenia zewnętrznego
anteny dwuzakresowe (od A0 do A3, odpowiednio
z łańcuchami radiowymi od 0 do 3).Najgorsza strata wewnętrzna
między interfejsem radiowym a złączami anteny zewnętrznej
(ze względu na obwody dipleksujące): 1,3 dB w paśmie 2,4 GHz i 1,7 dB w paśmie
5 GHz.
• AP-515: Cztery zintegrowane dwuzakresowe przechylanie w dół
anteny dookólne dla 4x4 MIMO ze szczytem
zysk anteny 4,2 dBi w paśmie 2,4 GHz i 7,5 dBi w paśmie 5 GHz.
Wbudowane anteny są zoptymalizowane do poziomego sufitu
zamontowana orientacja AP.Kąt nachylenia dla
maksymalne wzmocnienie wynosi około 30 stopni.
- Łączenie wzorów każdej z anten
Radia MIMO, szczytowe wzmocnienie efektywnej anteny
wzór wynosi 3,8 dBi w paśmie 2,4 GHz i 4,6 dBi w paśmie 5 GHz.

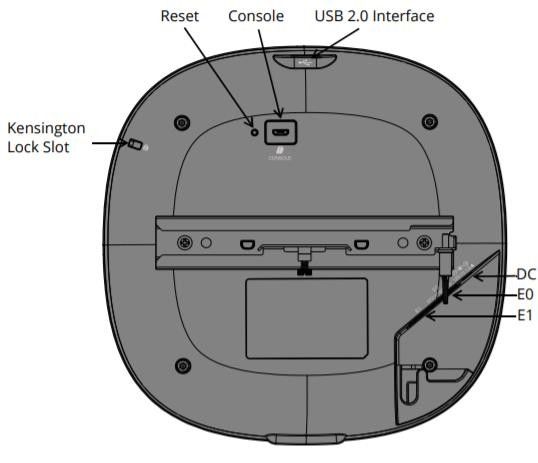

Dodatkowe interfejsy
• E0: Port HPE SmartRate (RJ-45, maks. do uzgodnienia
prędkość 2,5 Gb/s)
- Automatyczne wykrywanie prędkości łącza (100/1000/2500BASE-T)
i MDI/MDX
- Szybkość 2,5 Gb/s jest zgodna z NBase-T i
specyfikacji 802.3bz
- PoE-PD: 48Vdc (nominalnie) 802.3af/at/bt (klasa 3 lub wyższa)
-Energooszczędny Ethernet 802.3az (EEE)
• E1: interfejs sieci Ethernet 10/100/1000BASE-T (RJ-45)
- Automatyczne wykrywanie prędkości łącza i MDI/MDX
-Energooszczędny Ethernet 802.3az (EEE)
• Obsługa agregacji łączy (LACP) między obiema sieciami
porty dla redundancji i zwiększonej przepustowości
• Interfejs zasilania prądem stałym: 12 Vdc (nominalnie, +/- 5%), akceptuje
Okrągły wtyk 2,1 mm/5,5 mm z biegunem dodatnim
Długość 9,5 mm
• Interfejs hosta USB 2.0 (złącze typu A)
- Możliwość zasilania do 1 A / 5 W do podłączonego urządzenia
• Radio Bluetooth 5 i Zigbee (802.15.4) (2,4 GHz)
- Bluetooth 5: moc nadawania do 8dBm (klasa 1) i
-95dBm czułość odbioru
- Zigbee: moc nadawania do 8dBm i odbiór -97dBm
wrażliwość
- Zintegrowana antena dookólna z polaryzacją pionową
przy około 30 stopniach pochylenia w dół i wzmocnieniu szczytowym 3,5 dBi
(AP-515) lub 4,9 dBi (AP-514)
• Wskaźniki wizualne (dwie wielokolorowe diody LED): dla Systemu i
Stan radia
• Przycisk Reset: reset do ustawień fabrycznych, sterowanie trybem LED (normalny/wyłączony)
• Szeregowy interfejs konsoli (zastrzeżony, micro-B USB
gniazdo fizyczne)
• Gniazdo zabezpieczenia Kensington
Źródła zasilania i pobór mocy
• Punkt dostępowy obsługuje bezpośrednie zasilanie DC i Power over
Ethernet (PoE; na porcie E0)
• Gdy dostępne są oba źródła zasilania, pobierany jest prąd stały
priorytet nad PoE
• Źródła zasilania są sprzedawane oddzielnie;zobacz zamówienie
Sekcja informacyjna poniżej zawiera szczegółowe informacje
• Przy zasilaniu prądem stałym lub 802.3at (klasa 4) / 802.3bt (klasa
5) PoE, AP będzie działać bez ograniczeń.
• W przypadku zasilania przez 802.3af (klasa 3) PoE iz IPM
włączona funkcja, AP uruchomi się w trybie nieograniczonym,
ale może stosować ograniczenia w zależności od budżetu PoE
i rzeczywistej mocy.Jakie ograniczenia IPM zastosować iw
w jakiej kolejności, jest programowalny.
• Obsługa punktu dostępowego z PoE 802.3af (klasa 3 lub niższa).
wyłączone źródło i IPM nie są obsługiwane (z wyjątkiem AP
inscenizacja;żadne radio nie zostanie włączone).
• Maksymalne (w najgorszym przypadku) zużycie energii:
- Zasilany prądem stałym: 16,0 W
- Zasilanie PoE (802.3af, włączony IPM): 13,5 W
- Zasilanie PoE (802.3at/bt): 20,8 W
- Wszystkie powyższe liczby są podane bez zewnętrznego urządzenia USB
połączony.Przy pozyskiwaniu pełnego budżetu mocy 5 W
do takiego urządzenia moc przyrostową (w najgorszym przypadku).
zużycie dla AP wynosi do 5,7 W (zasilanie PoE) lub
5,5 W (zasilanie prądem stałym).
• Maksymalne (najgorsze) zużycie energii w trybie bezczynności:
12,6 W (PoE) lub 9,7 W (prąd stały)
• Maksymalne (w najgorszym przypadku) zużycie energii w trybie głębokiego uśpienia
tryb: 5,9W (PoE) lub 1,5W (DC)
Szczegóły montażu
Wspornik montażowy został wstępnie zainstalowany z tyłu urządzenia
AP.Ten wspornik służy do mocowania AP do dowolnego (sprzedawanego
oddzielnie) zestawy montażowe;patrz sekcja Informacje o zamawianiu
poniżej, aby uzyskać szczegółowe informacje.
Specyfikacje mechaniczne
• Wymiary/waga (AP-515; jednostka bez wspornika montażowego):
- 200mm (szer.) x 200mm (gł.) x 46mm (wys.)/
7,9” (szer.) x 7,9” (gł.) x 1,8” (wys.)
- 810 g/28,5 uncji
• Wymiary/waga (AP-515; wysyłka):
- 230mm (szer.) x 220mm (gł.) x 72mm (wys.)/
9,1” (szer.) x 8,7” (gł.) x 2,8” (wys.)
- 1010 g/35,5 uncji
Specyfikacje środowiskowe
• Warunki pracy
- Temperatura: 0C do +50C/+32F do +122F
- Wilgotność: od 5% do 93% bez kondensacji
- AP jest przystosowany do użytku w przestrzeniach wentylacyjnych
- Środowiska ETS 300 019 klasy 3.2
• Warunki przechowywania i transportu
Temperatura: -40C do +70C/-40F do +158F
- Wilgotność: od 5% do 93% bez kondensacji
- Środowiska ETS 300 019 klasy 1.2 i 2.3
Niezawodność
Średni czas między awariami (MTBF): 560 000 godzin (64 lata) w temperaturze +25°C
temperatura robocza.
Zgodność z przepisami
• FCC/ISED
• Znak CE
• Dyrektywa RED 2014/53/UE
• Dyrektywa EMC 2014/30/UE
• Dyrektywa niskonapięciowa 2014/35/UE
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Certyfikaty kolejowe (tylko AP-515):
- EN 50155:2017 – Zastosowania kolejowe
- EN 50121-1:2017 – Kompatybilność elektromagnetyczna kolei
- EN 50121-3-2 – Kompatybilność elektromagnetyczna dla kolei
- EN 50121-4:2016 – Odporność kolejowa
- IEC 61373 ed2:2008 – Wstrząsy kolejowe i wibracje
Aby uzyskać więcej informacji prawnych dotyczących poszczególnych krajów i
homologacji, skontaktuj się z przedstawicielem firmy Aruba.

Przepisowe numery modeli
• AP-514: APIN0514
• AP-515: APIN0515
Certyfikaty
• Klasa plenum UL2043
• Sojusz Wi-Fi:
- Wi-Fi CERTYFIKOWANE a, b, g, n, ac, ax
- WPA, WPA2 i WPA3 – Enterprise z opcją CNSA,
Osobiste (SAE), rozszerzone otwarte (OWE)
- WMM, WMM-PS, W-Fi Agile Multiband
- Passpoint (wydanie 2)
- Lokalizacja Wi-Fi
• Znak Bluetooth
GWARANCJA
Ograniczona dożywotnia gwarancja na sprzęt firmy Aruba.
MINIMALNE OPROGRAMOWANIE SYSTEMU OPERACYJNEGO
WERSJE
• ArubaOS i Aruba InstantOS 8.4.0.0 (z niektórymi
ograniczenia).Aby uzyskać nieograniczoną pracę, użyj wersji 8.6.0.0 lub nowszej.
• ArubaOS 10.0.0.0

Często zadawane pytania

P1.Co możesz u nas kupić?

O: Produkty marek Mellanox, Aruba, Rukus, Extreme, w tym przełączniki, karty sieciowe, kable, punkty dostępowe itp.

Q2.Co powiesz na datę dostawy?

Odp .: Zwykle zajmuje to 3-5 dni roboczych.W przypadku konkretnych modeli prosimy o kontakt w celu sprawdzenia stanu magazynowego.Ostatecznie pierwszeństwo mają faktyczne konsultacje.Dołożymy wszelkich starań, aby dostarczyć jak najszybciej.

Q3.Jakie są twoje warunki gwarancji?

Odp .: Zapewniamy 12 miesięcy gwarancji.

Q4.Co powiesz na metodę wysyłki?

Odp.: używamy Fedex/DHL/UPS/TNT i innych przesyłek lotniczych, przesyłki morskie są również wykonalne.Jednym słowem, możemy wykonać dowolne przesyłki, jakie sobie zażyczysz.

Q5.Czy mogę dostać próbki?

Odp .: Tak, zamówienie próbki jest dostępne do kontroli jakości i testu rynkowego.Musisz tylko zapłacić koszt próbki i koszt ekspresowy.

Q6.Jakie są twoje główne mocne strony?

Odp .: Dostawa z pierwszej ręki, oryginalne i nowe produkty w korzystnej cenie i doskonała obsługa posprzedażna.
