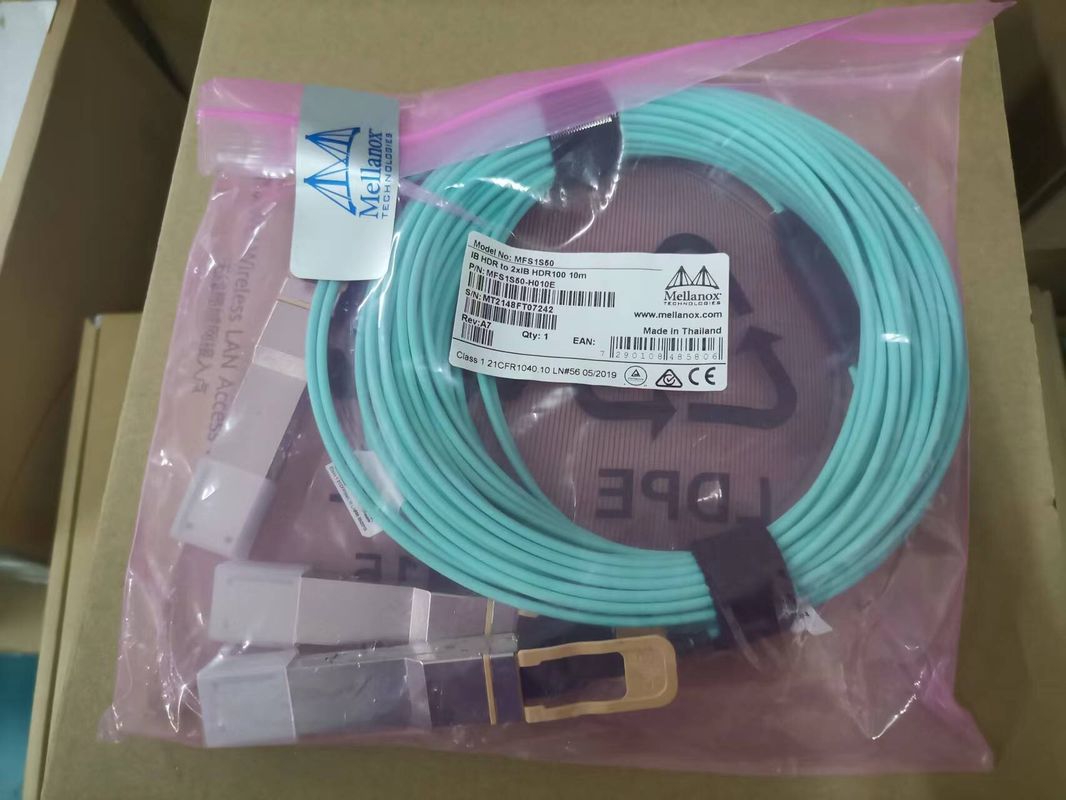

Rozdzielacz IB HDR MMF Mellanox AOC Cable MFS1S50-H020V (QSFP56 Do 2xQSFP56)
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFS1S50-H005E |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | karton |
| Czas dostawy: | 7-10 dni roboczych |
| Zasady płatności: | T/T, Western Union, MoneyGram Xtransfer |
| Możliwość Supply: | 10000 SZTUK/MIESIĄC |
|
Szczegóły informacji |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| HDR Systems: | Supports 200Gb InfiniBand | power supply: | 3.3V |
| I2C: | Yes | Cable color: | Aqua |
| Podkreślić: | HDR MMF Mellanox AOC,kabel rozgałęźny Mellanox AOC,MFS1S50-H005E |
||
opis produktu

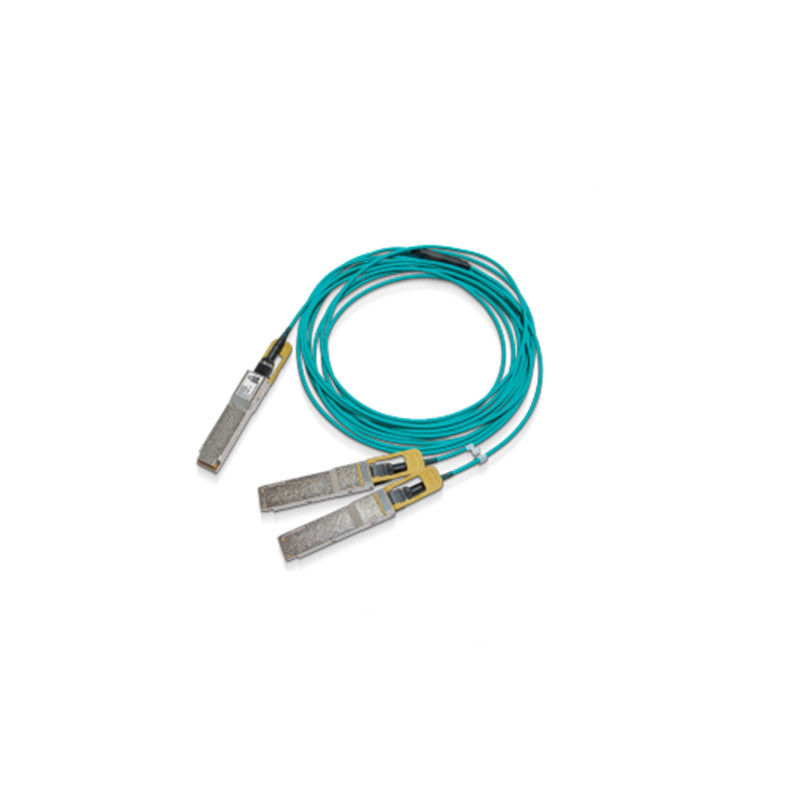

200Gb/s HDR do 2x100Gb/s HDR100 ((QSFP56 do 2xQSFP56) MMFActive Optical Splitter Cable

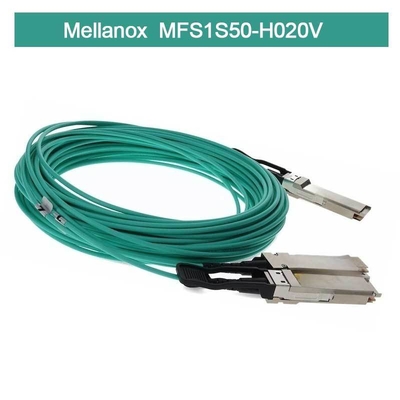

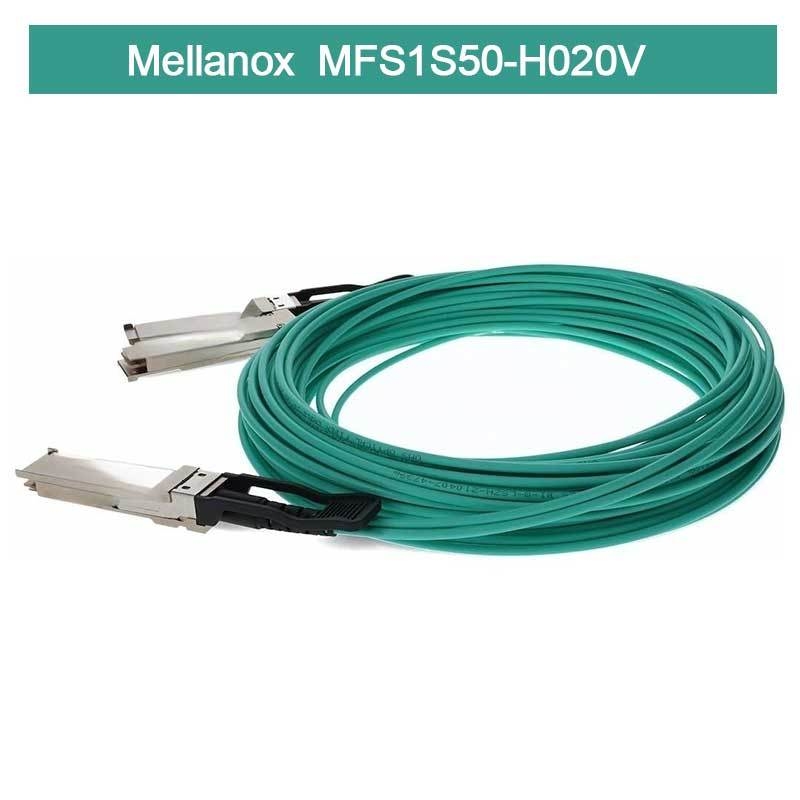

Mellanox® MFS1S50-H020V to QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser),Kosztowo efektywny kabel splittera optycznego (AOC) o prędkości od 200 Gb/s do 2 x 100 Gb/s, zaprojektowany do stosowania w systemach InfiniBand HDR (High Data Rate) o prędkości 200 Gb/s.
Kabel MFS1S50-H020V jest zgodny z normą SFF-8665 dla rozwiązania podłączalnego QSFP56.Zapewnia łączność pomiędzy jednostkami systemu z łącznikiem 200Gb/s z jednej strony i dwoma oddzielnymi łącznikami 100Gb/s z drugiej stronyKabel łączy sygnały danych z każdej z 4 par MMF (Multi Mode Fiber) na pojedynczym końcu QSFP56 do podwójnej pary każdego z końców multiport QSFP56.Każdy koniec kabla QSFP56 składa się z EEPROM zapewniającego informacje dotyczące monitorowania produktu i stanu, które mogą być odczytywane przez system gospodarza.
Dokładne badania produkcyjne zapewniają najlepsze doświadczenie instalacji, wydajność i trwałość.
Unikalne rozwiązania kabli błonnika aktywnego firmy Mellanox zapewniają energooszczędną łączność dla połączeń pomiędzy centrami danych.,i zmniejszenie zapotrzebowania na energię w centrach danych.
NVIDIA® MFS1S50-H020V to QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser),efektywny kosztowo od 200 Gb/s do 2 x 100 Gb/s kabli aktywnego rozdzielacza optycznego (AOC) zaprojektowany do stosowania w systemach HDR (High Data Rate) InfiniBand (IB) o prędkości 200 Gb/s.
Kabel MFS1S50-H020V jest zgodny z normą SFF-8665 dla rozwiązania podłączalnego QSFP56.Zapewnia łączność pomiędzy jednostkami systemu z łącznikiem 200Gb/s z jednej strony i dwoma oddzielnymi łącznikami 100Gb/s z drugiej stronyKabel łączy sygnały danych z każdej z 4 par MMF (Multi Mode Fiber) na pojedynczym końcu QSFP56 do podwójnej pary każdego z końców multiport QSFP56.Każdy koniec kabla QSFP56 składa się z EEPROM zapewniającego informacje dotyczące monitorowania produktu i stanu, który może być odczytywany przez system host.MFS1S50-H020V
Unikalna jakość rozwiązań kablowych NVIDIA zapewnia energooszczędną łączność dla połączeń między centrami danych.i zmniejszenie zapotrzebowania na energię w centrach danych.MFS1S50-H020V
Dokładne badania produkcyjne zapewniają najlepsze doświadczenie instalacji, wydajność i trwałość.
MFS1S50-H020VInformacje o zamówieniu
|
Numer części zamówionej
|
Opis
|
|---|---|
| MFS1S50-H003V | NVIDIA kabl optyczny aktywny, 200Gb/s do 2x100Gb/s IB HDR, QSFP56 do 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA kabl optyczny aktywny, 200Gb/s do 2x100Gb/s IB HDR, QSFP56 do 2xQSFP56, 5m |
| MFS1S50-H010V | NVIDIA kabel optyczny aktywny, 200Gb/s do 2x100Gb/s IB HDR, QSFP56 do 2xQSFP56, 10m |
| MFS1S50-H015V | NVIDIA kabl optyczny aktywny, 200Gb/s do 2x100Gb/s IB HDR, QSFP56 do 2xQSFP56, 15m |
| MFS1S50-H020V | NVIDIA kabl optyczny aktywny, 200Gb/s do 2x100Gb/s IB HDR, QSFP56 do 2xQSFP56, 20m |
| MFS1S50-H030V | NVIDIA kabl optyczny aktywny, 200Gb/s do 2x100Gb/s IB HDR, QSFP56 do 2xQSFP56, 30m |
Absolutne maksymalne specyfikacje
Maksymalne wartości absolutne to wartości, powyżej których może wystąpić uszkodzenie urządzenia.
Długotrwałe działanie pomiędzy specyfikacjami eksploatacyjnymi a maksymalnymi wartościami absolutnymi nie jest przewidziane i może powodować trwałą degradację urządzenia.
Maksymalne ratingi bezwzględne
|
Parametry
|
Min.
|
Maksymalnie
|
Jednostki
|
|---|---|---|---|
| Napięcie zasilania | - 0.3 | 3.6 | V |
| Napięcie wejściowe danych | - 0.3 | 3.465 | V |
| Napięcie wejściowe sterowania | - 0.3 | 4.0 | V |
| Próg szkody | 3.4 | --- | dBm |
Specyfikacje środowiskowe
Tabela przedstawia specyfikacje środowiskowe produktu.
|
Parametry
|
Min.
|
Maksymalnie
|
Jednostki
|
|---|---|---|---|
| Temperatura przechowywania | -40 | 85 | °C |
Specyfikacje operacyjne
W niniejszej sekcji przedstawiono zakres wartości dla normalnej pracy.
|
Parametry
|
Min.
|
Rodzaj
|
Maksymalnie
|
Jednostki
|
Uwaga:
|
|---|---|---|---|---|---|
| Napięcie zasilania (V)cc) | 3.135 | 3.3 | 3.465 | V | --- |
| zużycie energii elektrycznej 200 Gb/s | --- | 4.5 | 5.0 | W | --- |
| zużycie energii elektrycznej 100 Gb/s | --- | 3.0 | 3.5 | W | --- |
| Tolerancja hałasu zasilania (10Hz 10MHz) | 66 | --- | --- | mVpp | --- |
| Temperatura obudowy operacyjnej | 0 | --- | 70 | °C | --- |
| Względna wilgotność operacyjna | 5 | --- | 85 | % | --- |
Specyfikacje elektryczne
|
Parametry (na pas jazdy)
|
Min.
|
Rodzaj
|
Maksymalnie
|
Jednostki
|
|---|---|---|---|---|
| Wskaźnik sygnalizacji | -100 ppm | 53.125 | +100 ppm | GBd |
| Zmiany wprowadzonych danych różnicowych w TP1a | TBD | --- | 900 | mVpp |
| Zmiany wyników danych różniczkowych w TP4 | --- | --- | 900 | mVpp |
| Niedaleko końca ESMW | 0.265 | --- | --- | UI |
| Wysokość okowiny wyjściowej | 70 | --- | --- | mVpp |
| Czas przejściowy wyjściowy, 20% do 80% | 9.5 | --- | --- | ps |
Uwaga:
- Wielokrotne domeny zegara są obsługiwane tylko po stronie linii Rx. Strona hosta Rx obsługuje tylko jedną domenę zegara.
- Zablokowanie CDR QSFP Tx może wystąpić tylko w przypadku przesyłania danych w pasie 4 Tx.
Rozładowanie elektrostatyczne (ESD)
Produkt ten jest kompatybilny z poziomami ESD w typowych środowiskach operacyjnych centrów danych i certyfikowany zgodnie ze standardami wymienionymi w sekcji zgodności z przepisami.Produkt jest wysyłany z osłonami ochronnymi na wszystkich złączach, aby chronić go podczas transportuW normalnym obsłudze i obsłudze kabli dużych prędkości i nadajników optycznych ESD jest problemem podczas wprowadzania do klatki QSFP serwera/przełącznika.należy przestrzegać standardowych środków ostrożności w zakresie obsługi ESDObejmuje to stosowanie uziemionych pasów do nadgarstków/butów oraz podłogi ESD wszędzie tam, gdzie wyciąga się/wprowadza się kabel/przesyłacz.Wydalania elektrostatyczne na zewnątrz podwozia urządzenia przyjmującego po montażu podlegają wymogom ESD na poziomie systemu.
Obsługa i czyszczenie
Przekaźnik może ulec uszkodzeniu w wyniku narażenia na napięcia i nad napięciem.Należy przestrzegać zwykłych środków ostrożności w przypadku urządzeń wrażliwych na rozładowanie elektrostatyczne. Transceiver jest dostarczany z pokrywkami na pokrywy na elektrycznym i optycznym porcie.Złącze optyczne ma zagłębioną powierzchnię złącza, która jest odsłonięta, gdy nie ma kabla ani pokrywy.
Przed wstawieniem kabla włóknistego należy oczyścić zęby, aby zapobiec jego zanieczyszczeniu.W przypadku zanieczyszczenia, należy stosować standardowe narzędzia i metody czyszczenia.
Zapewniamy kompleksowe rozwiązania dla sieci. Od sprzętu (przełączniki, NIC, połączenia) do oprogramowania (OS, zarządzanie, oprogramowanie) i wsparcie,Nasze szerokie portfolio zaspokoi Twoje potrzeby sieciowePoza siecią, nasz ekosystem zapewnia kompatybilność z innymi produktami NVIDIA, a także z ofertami kluczowych partnerów i producentów sprzętu OEM.
Czy przyspieszenie aplikacji za pomocą InfiniBand lub RoCE, czy izolowanie kluczowych obciążeń pracy za pośrednictwem DPU, nasze oprogramowanie zdefiniowane,Oferta sprzętowa umożliwia poświęcenie zasobów obliczeniowych i pamięci masowej aplikacjom., nie zarządzanie siecią.
Interoperacyjność
W odniesieniu do konfiguracji testowanych z AOC należy zapoznać się z sprawozdaniem kwalifikacyjnym dotyczącym produktu na poziomie systemu (SLP).
Wybierz wskaźnik
AOC obsługuje wskaźnik wyboru, który jest sterowany poprzez zapisywanie do rejestrów 0x57-0x58.Rxn_Rate_Select) i dwa bity dla każdego pasma nadajnika w bajtach 0x58 (88dec, Txn_Rate_Select) do określenia maksymalnie czterech bitrate, zgodnie z definicją w SFF-8636 Rev 2.9.2 Tabela 6-5 XN_RATE_SELECT ENCODINGS Wszystkie cztery pasy muszą mieć tę samą wartość wybranej stawki.
W poniższej tabeli określono stopę dla każdego ustawienia opcji opcji opcji.
Wybierz kody
|
Wskaźnik Wybierz wartość
|
Stawka operacyjna (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
Specyfikacje mechaniczne
|
Parametry |
Wartość | Jednostki | |
|---|---|---|---|
| Średnica | 3 +/- 0.2 | mm | |
| Minimalny promień zakrętu | 30 | mm | |
| Tolerancja długości | długość < 5 m | +300 /-0 | mm |
| 5 m ≤ długość < 50 m | +500 / -0 | ||
| 50 m ≤ długość | +1000 /-0 | ||
| Kolor kabla | Akwa | --- | |
