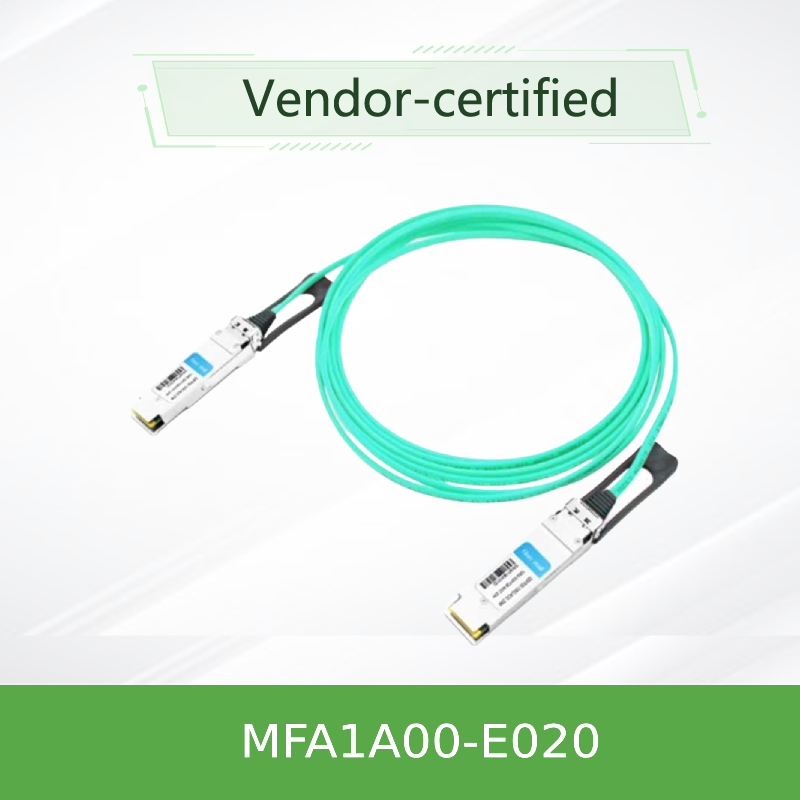

NVIDIA MFA1A00-E020 100Gb/s QSFP28 Aktywny Kabel Optyczny

1. Przegląd produktu

NVIDIA® MFA1A00-E020 to wysokowydajny aktywny kabel optyczny (AOC) QSFP28 zaprojektowany do zastosowań 100 Gb/s InfiniBand EDR i Ethernet. Ten Kabel światłowodowy zapewnia solidny zasięg 20 metrów, znacznie przewyższając pasywne rozwiązania miedziane w środowiskach centrów danych. Integruje cztery włókna wielomodowe (MMF) na każdym końcu, z których każde jest w stanie przesyłać dane z prędkością do 26 Gb/s. Zaprojektowany z myślą o dużej gęstości portów i wygodzie podłączania na gorąco, ta pasywnych rozwiązań kablowych światłowodowych oferuje doskonałą konfigurowalność i efektywność energetyczną, co czyni go idealnym wyborem dla nowoczesnych szybkich połączeń.

2. Kluczowe cechy

• Szybkość transmisji danych do 100 Gb/s dla zastosowań o dużej przepustowości
• Możliwość podłączania na gorąco w obudowie QSFP28 ułatwiająca instalację i konserwację
• Programowalna amplituda wyjściowa odbiornika i pre-emfaza dla integralności sygnału
• Wybieralne ponowne taktowanie na tor dla zoptymalizowanej wydajności przy 26 Gb/s
• Niskie zużycie energii: typowo 2,2 W na koniec (z ponownym taktowanie)
• Zasięg do 100 metrów z włóknem wielomodowym
• Zgodność ze standardami SFF-8665, SFF-8636 i RoHS
• Cyfrowe monitorowanie diagnostyczne (DDM) do śledzenia wydajności w czasie rzeczywistym

3. Podstawowa technologia i standardy

MFA1A00-E020 wykorzystuje technologię lasera emitującego powierzchnię wnęki pionowej (VCSEL), aby zapewnić niezawodną transmisję danych. Jest w pełni zgodny z kluczowymi standardami branżowymi, w tym SFF-8665 dla interfejsu QSFP28 i SFF-8636 dla interfejsu zarządzania I²C. Ten Kabel światłowodowy obsługuje protokoły 100GbE Ethernet i InfiniBand EDR, zapewniając szeroką interoperacyjność. Jego zaawansowane oprogramowanie układowe umożliwia zaawansowane cyfrowe monitorowanie diagnostyczne (DDM), zapewniając wgląd w temperaturę, napięcie, polaryzację lasera i poziomy mocy optycznej.

4. Zasada działania

Ten aktywny kabel optyczny działa poprzez konwersję sygnałów elektrycznych z systemu hosta na sygnały optyczne za pośrednictwem zintegrowanych nadajników VCSEL. Sygnały optyczne są następnie przesyłane przez włókno wielomodowe. Na końcu odbiorczym detektory optyczne konwertują sygnały z powrotem na dane elektryczne. Kabel posiada wbudowane możliwości ponownego taktowania (CDR) na każdym torze w celu skorygowania jittera i zniekształceń sygnału, zapewniając integralność danych na większe odległości. To zintegrowane podejście eliminuje potrzebę stosowania oddzielnych transceiverów i kabli krosowych, upraszczając połączenie i zwiększając niezawodność. Ta pasywnych rozwiązań kablowych światłowodowych jest kompletnym, gotowym do użycia rozwiązaniem.

5. Scenariusze zastosowań

MFA1A00-E020 jest przeznaczony do środowisk obliczeniowych o wysokiej wydajności, które wymagają niskiego opóźnienia i dużej przepustowości.

• Połączenia w centrach danych: Architektura spine-leaf, przełączanie top-of-rack (ToR) i połączenia serwer-przełącznik.
• Obliczenia o wysokiej wydajności (HPC): Klastry i superkomputery wykorzystujące InfiniBand EDR.
• Infrastruktura chmury: Duże chmurowe serwisy wymagające szybkich połączeń serwerowych.
• Sieci korporacyjne: Podstawowe sieci i sieci obszaru pamięci masowej (SAN).

6. Specyfikacje i informacje dotyczące zamawiania

7. Zalety i punkty sprzedaży

Ten Kabel światłowodowy wyróżnia się na tle tradycyjnych pasywnych rozwiązań kablowych światłowodowych i produktów konkurencyjnych dzięki kilku kluczowym zaletom:

• Doskonały zasięg i wydajność: Oferuje niezawodny zasięg 100 m, znacznie przekraczając ograniczenia pasywnych kabli DAC.
• Zintegrowane rozwiązanie: Eliminuje problemy ze zgodnością i obawy związane z utratą wtrąceniową związane z oddzielnymi transceiverami i kablami krosowymi.
• Ulepszona diagnostyka: Kompleksowe DDM umożliwia proaktywne monitorowanie i zarządzanie siecią, zmniejszając przestoje.
• Efektywność energetyczna: Niższe zużycie energii na port w porównaniu z wieloma alternatywnymi rozwiązaniami, zmniejszając koszty operacyjne.
• Rygorystyczna jakość: Przechodzi obszerne testy produkcyjne, aby zapewnić doskonałą wydajność i długotrwałą trwałość od razu po wyjęciu z pudełka.

8. Serwis i wsparcie

Zapewniamy kompleksowe wsparcie dla wszystkich naszych produktów. Obejmuje to standardowy okres gwarancji. Nasz zespół techniczny oferuje całodobowe konsultacje i wsparcie w zakresie integracji i rozwiązywania problemów. Utrzymujemy duże zapasy, co pozwala nam oferować niezawodne terminy dostaw zarówno dla małych, jak i dużych zamówień.

9. Najczęściej zadawane pytania (FAQ)

P: Czy ten kabel można podłączać na gorąco?
O: Tak, obudowa QSFP28 jest przeznaczona do pracy z możliwością podłączania na gorąco, co pozwala na instalację i demontaż bez wyłączania zasilania systemu.

P: Jaka jest różnica między AOC a pasywnym DAC?
O: Aktywny kabel optyczny (AOC) taki jak ten wykorzystuje światłowody i ma wbudowaną elektronikę do przetwarzania sygnału, co pozwala na większy zasięg (do 100 m) i mniejszą wagę. Pasywny kabel Direct Attach Copper (DAC) jest cięższy, ma krótszy zasięg (~5-7 m) i nie zawiera żadnych aktywnych komponentów.

P: Czy ten kabel obsługuje diagnostykę cyfrową (DDM/DOM)?
O: Tak, posiada pełne cyfrowe monitorowanie diagnostyczne (DDM) zgodnie z SFF-8636, zapewniając dane w czasie rzeczywistym dotyczące temperatury, napięcia, mocy TX/RX i prądu polaryzacji lasera.

P: Z jakimi systemami ten kabel jest kompatybilny?
O: Jest kompatybilny z dowolnym przełącznikiem, routerem lub kartą interfejsu sieciowego, który posiada port QSFP28 i obsługuje protokoły 100GbE lub InfiniBand EDR. Zawsze należy zapoznać się z przewodnikiem kompatybilności systemu.

10. Ważne środki ostrożności

• Upewnij się, że port QSFP28 sprzętu hosta jest włączony dla odpowiedniego protokołu (100GbE lub InfiniBand EDR).
• Nie przekraczaj minimalnego promienia gięcia 30 mm, aby zapobiec trwałemu uszkodzeniu włókien wewnętrznych.
• Uruchamiaj i przechowuj kabel w określonych zakresach temperatury i wilgotności (0°C do 70°C pracy; wilgotność od 5% do 85%).
• To urządzenie jest zgodne z limitami FCC klasy A. Może powodować zakłócenia radiowe w obszarach mieszkalnych; odpowiedzialność za ich ograniczenie spoczywa na użytkowniku.
• Moduł laserowy jest sklasyfikowany jako produkt laserowy IEC 60825-1 klasy I, który jest bezpieczny w normalnych warunkach pracy.
