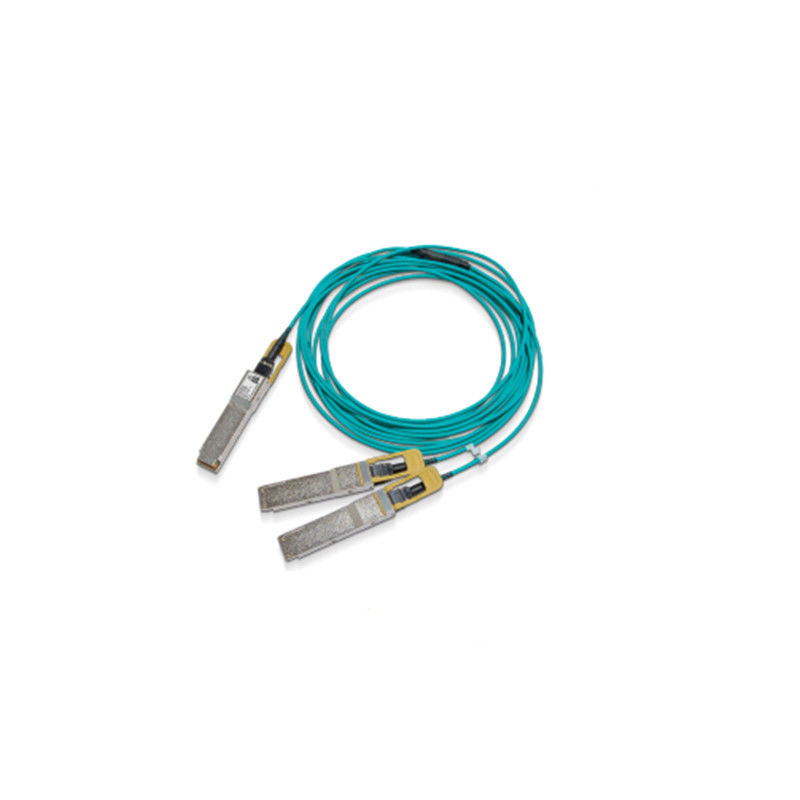

200 Gb/s HDR do 2x100 Gb/s HDR100 (QSFP56 do 2xQSFP56) MMFAktywny kabel optyczny Splitter

Mellanox® MFS1S50-HxxxE to oparty na technologii QSFP56 VCSEL (laser emitujący powierzchnię z wnęką pionową), ekonomiczny aktywny rozdzielacz optyczny o przepustowości od 200 Gb/s do 2 x 100 Gb/s (AOC) przeznaczony do użytku w paśmie 200 Gb/s InfiniBand HDR (High Data Rate ) systemy.

Kabel MFS1S50-HxxxE jest zgodny z SFF-8665 dla rozwiązania wtykowego QSFP56.Zapewnia łączność między jednostkami systemowymi ze złączem 200 Gb/s po jednej stronie i dwoma oddzielnymi złączami 100 Gb/s po drugiej stronie, takimi jak przełącznik i dwa serwery.Kabel łączy sygnały danych z każdej z 4 par MMF (światłowód wielomodowy) na jednym końcu QSFP56 z podwójną parą każdego z wieloportowych końcówek QSFP56.Każdy koniec kabla QSFP56 zawiera pamięć EEPROM dostarczającą informacji o produkcie i monitorowaniu stanu, które mogą być odczytywane przez system hosta.

Rygorystyczne testy produkcyjne zapewniają najlepsze wrażenia z instalacji, wydajność i trwałość po wyjęciu z pudełka.

Wyjątkowa jakość aktywnych kabli światłowodowych firmy Mellanox zapewnia energooszczędną łączność w centrach danych.Umożliwiają wyższą przepustowość portów, gęstość i konfigurowalność przy niskich kosztach oraz mniejsze zapotrzebowanie na moc w centrach danych.

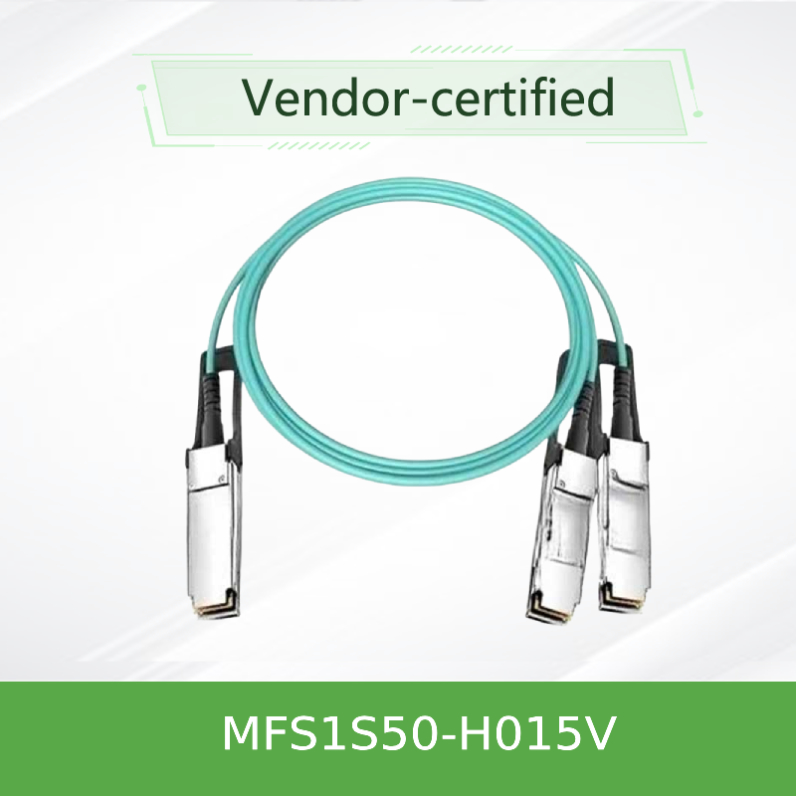

NVIDIA® MFS1S50 to oparty na QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser), ekonomiczny aktywny rozdzielacz optyczny (AOC) o przepustowości od 200 Gb/s do 2 x 100 Gb/s, przeznaczony do użytku w paśmie 200 Gb/s InfiniBand (IB) HDR ( systemów o dużej szybkości transmisji danych).

Kabel MFS1S50 jest zgodny z SFF-8665 dla rozwiązania wtykowego QSFP56.Zapewnia łączność między jednostkami systemowymi ze złączem 200 Gb/s po jednej stronie i dwoma oddzielnymi złączami 100 Gb/s po drugiej stronie, takimi jak przełącznik i dwa serwery.Kabel łączy sygnały danych z każdej z 4 par MMF (światłowód wielomodowy) na jednym końcu QSFP56 z podwójną parą każdego z wieloportowych końcówek QSFP56.Każdy koniec kabla QSFP56 zawiera pamięć EEPROM dostarczającą informacji o produkcie i monitorowaniu stanu, które mogą być odczytywane przez system hosta.

Rozwiązania kablowe firmy NVIDIA o wyjątkowej jakości zapewniają energooszczędną łączność w centrach danych.Umożliwia wyższą przepustowość portów, gęstość i konfigurowalność przy niskich kosztach oraz mniejsze zapotrzebowanie na moc w centrach danych.

Rygorystyczne testy produkcyjne zapewniają najlepsze wrażenia z instalacji, wydajność i trwałość po wyjęciu z pudełka.

Informacje dotyczące zamawiania

Absolutne maksimum specyfikacji

Bezwzględne maksymalne wartości znamionowe to te, powyżej których może dojść do uszkodzenia urządzenia.

Dłuższa praca między specyfikacjami operacyjnymi a bezwzględnymi maksymalnymi wartościami znamionowymi nie jest zamierzona i może spowodować trwałą degradację urządzenia.

Absolutne maksymalne oceny

Specyfikacje środowiskowe

Ta tabela zawiera specyfikacje środowiskowe produktu.

Specyfikacje operacyjne

Ta sekcja pokazuje zakres wartości dla normalnej pracy.Filtrowanie zasilania płyty hosta powinno być zaprojektowane zgodnie z zaleceniami SFF Committee Spec.

Parametry elektryczne

Uwagi:

• Wiele domen zegara jest obsługiwanych tylko w Rx po stronie linii.Rx po stronie hosta obsługuje tylko pojedynczą domenę zegarową.
• Blokada QSFP Tx CDR może wystąpić tylko wtedy, gdy linia Tx 4 transmituje dane.

Wyładowania elektrostatyczne (ESD)

Ten produkt jest zgodny z poziomami ESD w typowych środowiskach operacyjnych centrów danych i certyfikowany zgodnie ze standardami wymienionymi w sekcji Zgodność z przepisami.Produkt jest dostarczany z zaślepkami ochronnymi na wszystkich złączach, aby chronić go podczas transportu.Podczas normalnej obsługi i eksploatacji szybkich kabli i transceiverów optycznych, wyładowania elektrostatyczne stanowią zagrożenie podczas wkładania ich do klatki QSFP serwera/przełącznika.Dlatego należy przestrzegać standardowych środków ostrożności związanych z wyładowaniami elektrostatycznymi.Obejmują one stosowanie uziemionych pasków na nadgarstek/buty i podłogi ESD wszędzie tam, gdzie kabel/transceiver jest wyjmowany/wsuwany.Wyładowania elektrostatyczne na zewnątrz obudowy sprzętu głównego po instalacji podlegają wymogom ESD na poziomie systemu.

Obsługa i czyszczenie

Urządzenie nadawczo-odbiorcze może zostać uszkodzone przez wystawienie na skoki prądu i przepięcia.Uważaj, aby ograniczyć ekspozycję na warunki określone w Absolute Maximum Ratings.Należy przestrzegać zwykłych środków ostrożności dotyczących obsługi urządzeń wrażliwych na wyładowania elektrostatyczne.Transceiver jest dostarczany z osłonami przeciwpyłowymi na porcie elektrycznym i optycznym.Zaślepka na porcie optycznym powinna być zawsze założona, gdy nie jest podłączony kabel światłowodowy.Złącze optyczne ma zagłębioną powierzchnię złącza, która jest odsłonięta, gdy nie ma kabla ani nasadki.

Przed włożeniem kabla światłowodowego należy wyczyścić złącze kabla, aby zapobiec zanieczyszczeniu nim.Osłona przeciwpyłowa zapewnia, że ​​optyka pozostaje czysta i nie wymaga dodatkowego czyszczenia.W przypadku zanieczyszczenia należy zastosować standardowe narzędzia i metody czyszczenia.Nie wolno stosować płynów.

Interoperacyjność

Konfiguracje przetestowane z certyfikatami AOC można znaleźć w raporcie kwalifikacji produktu na poziomie systemu (SLP).

Wybierz stawkę

AOC obsługuje wybór szybkości, który jest kontrolowany przez zapis do rejestrów 0x57-0x58.Dwa bity są przypisane do każdej linii odbiornika w bajcie 0x57 (87dec, Rxn_Rate_Select) i dwa bity dla każdej linii nadajnika w bajcie 0x58 (88dec, Txn_Rate_Select) w celu określenia do czterech przepływności, zgodnie z definicją w SFF-8636 Rev 2.9.2 Tabela 6 -5 XN_RATE_SELECT KODOWANIA.Wszystkie cztery pasy muszą mieć tę samą wartość wyboru stawki.

Poniższa tabela określa szybkość dla każdego ustawienia wyboru dawki.

Oceń Wybierz kodowanie

Specyfikacje mechaniczne

Lekki, duży przepływ powietrza, duży zasięg
Kable LinkX AOC są szeroko stosowane w chmurze i superkomputerach ze względu na ich niską cenę, wysoką wartość i zwiększoną niezawodność w porównaniu z połączonymi nadajnikami-odbiornikami.LinkX AOC pasują do tych samych konfiguracji rozgałęźników, co kable miedziane podłączane bezpośrednio (DAC), ale są lżejsze, bardziej elastyczne, umożliwiają większy przepływ powietrza i obsługują większe zasięgi, rozciągające się do 30–100 metrów.AOC są szeroko stosowane do łączenia systemów sztucznej inteligencji opartych na procesorach graficznych NVIDIA z sieciami Ethernet i sieciami Ethernet (ESF).

Kluczowe cechy
Osiąga od 30 do 100 metrów
Najtańsze i zużywające najmniej energii łącze optyczne
Kompletny zestaw kabli bez złączy optycznych
Dostępne w tych samych konfiguracjach co kable DAC
Szeroka oferta produktów 25/50/100/200/400G na każdą potrzebę
Przetestowane i certyfikowane w układach GPU NVIDIA, DGX™, EGX™ i DPU
