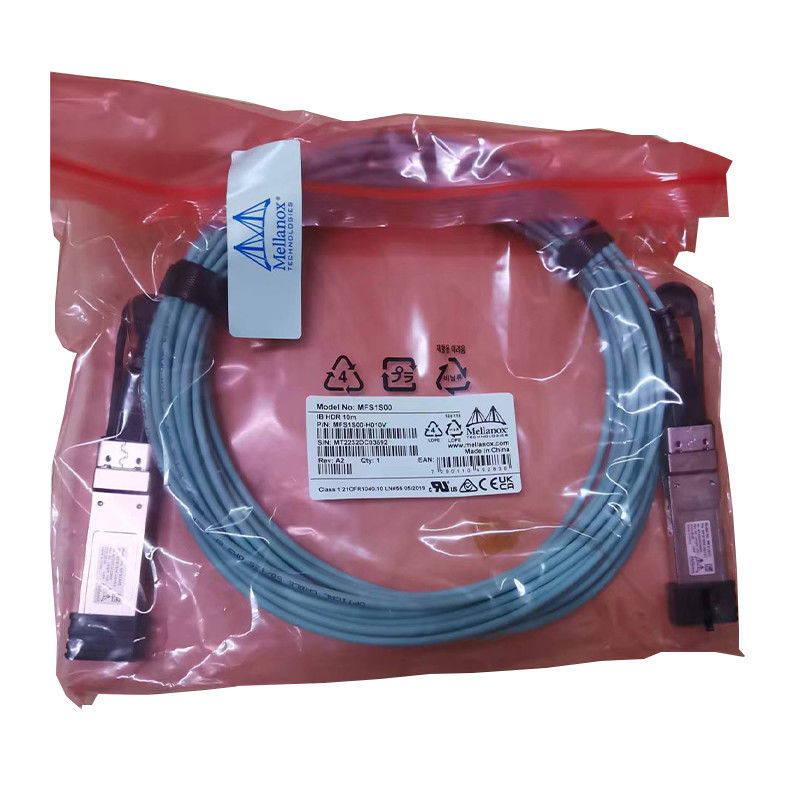

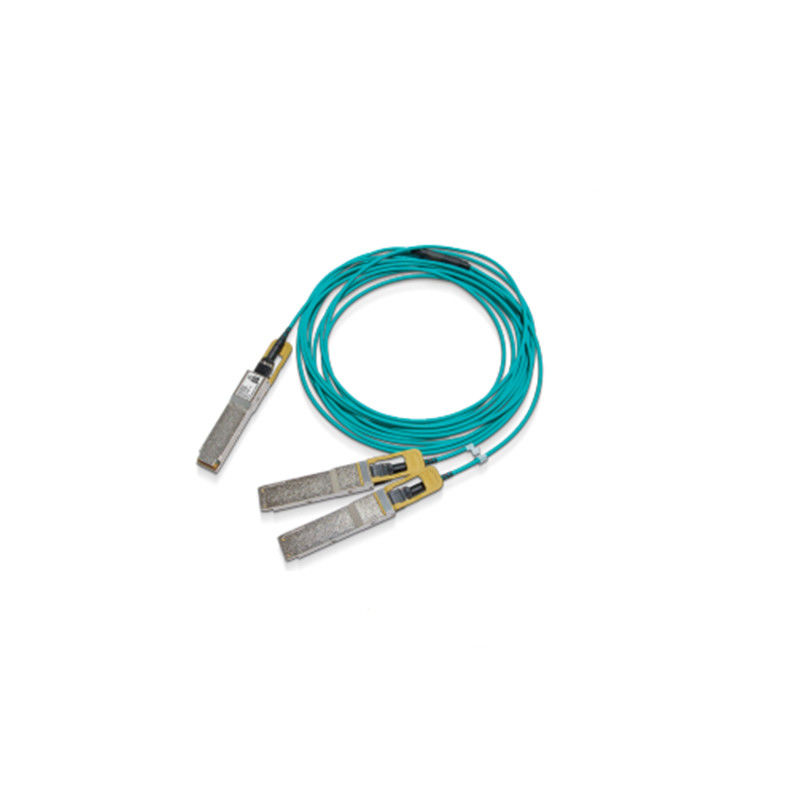

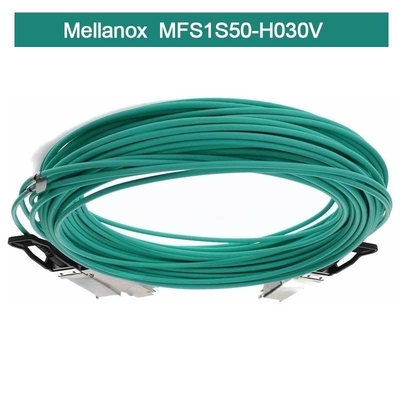

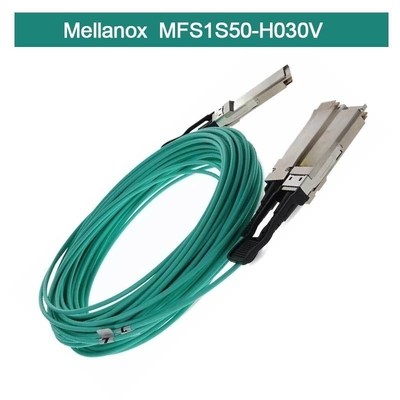

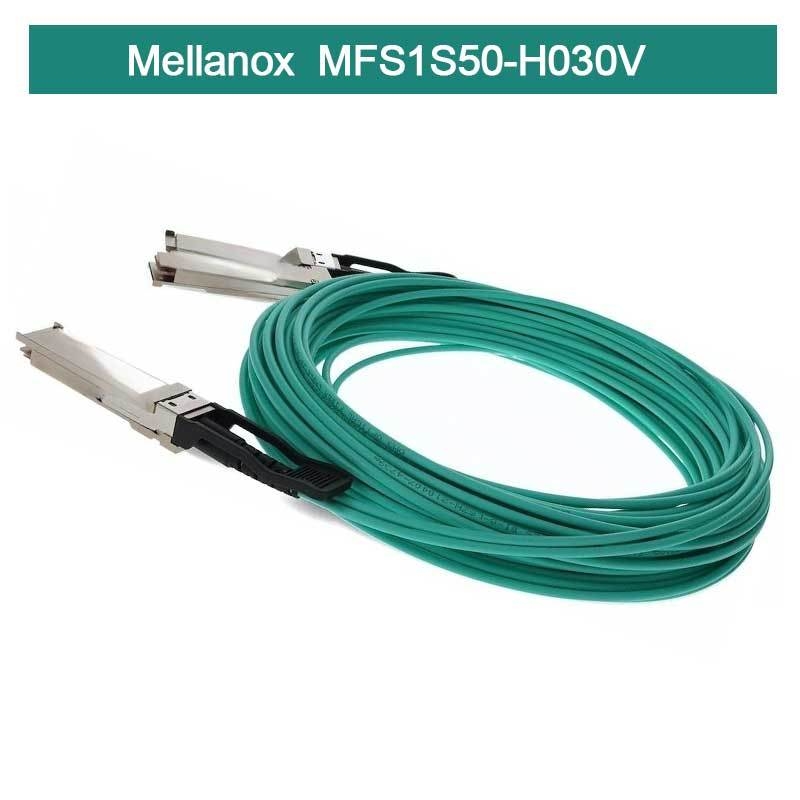

200Gb/s HDR do 2x100Gb/s HDR100(QSFP56 do 2xQSFP56) MMF Aktywny Kabel Optyczny Splitter

Mellanox® MFS1S50-HxxxE to opłacalny, oparty na VCSEL (Vertical Cavity Surface-Emitting Laser) aktywny kabel optyczny splitter 200Gb/s do 2 x 100Gb/s (AOC) zaprojektowany do użytku w systemach 200Gb/s InfiniBand HDR (High Data Rate).

Kabel MFS1S50-HxxxE jest zgodny ze standardem SFF-8665 dla rozwiązania wtykowego QSFP56. Zapewnia łączność między jednostkami systemowymi z jednym złączem 200Gb/s po jednej stronie i dwoma oddzielnymi złączami 100Gb/s po drugiej stronie, takimi jak przełącznik i dwa serwery. Kabel łączy sygnały danych z każdej z 4 par MMF (Multi Mode Fiber) na pojedynczym końcu QSFP56 do podwójnej pary każdego z wieloportowych końców QSFP56. Każdy koniec QSFP56 kabla zawiera pamięć EEPROM, która dostarcza informacji o produkcie i monitorowaniu stanu, które mogą być odczytane przez system hosta.

Rygorystyczne testy produkcyjne zapewniają najlepsze wrażenia z instalacji, wydajność i trwałość zaraz po wyjęciu z pudełka.

Unikalne rozwiązania aktywnych kabli światłowodowych Mellanox’s zapewniają energooszczędną łączność dla połączeń w centrach danych. Umożliwiają wyższą przepustowość portów, gęstość i konfigurowalność przy niskich kosztach i zmniejszonym zapotrzebowaniu na energię w centrach danych.

NVIDIA® MFS1S50 to opłacalny, oparty na VCSEL (Vertical Cavity Surface-Emitting Laser) aktywny kabel optyczny splitter 200Gb/s do 2 x 100Gb/s (AOC) zaprojektowany do użytku w systemach 200Gb/s InfiniBand (IB) HDR (High Data Rate).

Kabel MFS1S50 jest zgodny ze standardem SFF-8665 dla rozwiązania wtykowego QSFP56. Zapewnia łączność między jednostkami systemowymi z jednym złączem 200Gb/s po jednej stronie i dwoma oddzielnymi złączami 100Gb/s po drugiej stronie, takimi jak przełącznik i dwa serwery. Kabel łączy sygnały danych z każdej z 4 par MMF (Multi Mode Fiber) na pojedynczym końcu QSFP56 do podwójnej pary każdego z wieloportowych końców QSFP56. Każdy koniec QSFP56 kabla zawiera pamięć EEPROM, która dostarcza informacji o produkcie i monitorowaniu stanu, które mogą być odczytane przez system hosta.

Informacje dotyczące zamawiania

Bezwzględne specyfikacje maksymalne

Bezwzględne wartości maksymalne to te, po przekroczeniu których może dojść do uszkodzenia urządzenia.

Długotrwałe działanie pomiędzy specyfikacjami operacyjnymi a bezwzględnymi wartościami maksymalnymi nie jest zamierzone i może spowodować trwałą degradację urządzenia.

Wyładowania elektrostatyczne (ESD)

Ten produkt jest kompatybilny z poziomami ESD w typowych środowiskach operacyjnych centrów danych i certyfikowany zgodnie ze standardami wymienionymi w sekcji Zgodność z przepisami. Produkt jest wysyłany z osłonami ochronnymi na wszystkich złączach, aby chronić go podczas transportu. W normalnym obchodzeniu się i obsłudze szybkich kabli i transceiverów optycznych, ESD jest problemem podczas wkładania do klatki QSFP serwera/przełącznika. Dlatego należy przestrzegać standardowych środków ostrożności w zakresie obsługi ESD. Obejmują one użycie uziemionych pasków na nadgarstki/buty i podłogi ESD wszędzie tam, gdzie kabel/transceiver jest wyjmowany/wkładany. Wyładowania elektrostatyczne do zewnętrznej obudowy sprzętu hosta po instalacji podlegają wymaganiom ESD na poziomie systemu.

Obsługa i czyszczenie

Transceiver może zostać uszkodzony przez narażenie na przepięcia prądowe i zdarzenia związane z przepięciem napięcia. Należy uważać, aby ograniczyć narażenie na warunki określone w bezwzględnych wartościach maksymalnych. Przestrzegaj normalnych środków ostrożności przy obchodzeniu się z urządzeniami wrażliwymi na wyładowania elektrostatyczne. Transceiver jest wysyłany z osłonami przeciwpyłowymi zarówno na porcie elektrycznym, jak i optycznym. Osłona na porcie optycznym powinna być zawsze na miejscu, gdy nie ma podłączonego kabla światłowodowego. Złącze optyczne ma zagłębioną powierzchnię złącza, która jest odsłonięta, gdy nie ma kabla ani osłony.

Przed włożeniem kabla światłowodowego należy wyczyścić złącze kabla, aby zapobiec jego zanieczyszczeniu. Osłona przeciwpyłowa zapewnia, że optyka pozostaje czysta i nie powinno być potrzebne dodatkowe czyszczenie. W przypadku zanieczyszczenia należy użyć standardowych narzędzi i metod czyszczenia. Nie wolno stosować cieczy.

Interoperacyjność

W przypadku konfiguracji przetestowanych z AOC, zapoznaj się z raportem kwalifikacyjnym produktu na poziomie systemu (SLP).

Wybór prędkości

AOC obsługuje wybór prędkości, który jest kontrolowany przez zapis do rejestrów 0x57-0x58. Dwa bity są przypisane do każdego toru odbiornika w bajcie 0x57 (87dec, Rxn_Rate_Select) i dwa bity dla każdego toru nadajnika w bajcie 0x58 (88dec, Txn_Rate_Select), aby określić do czterech szybkości transmisji bitów, zgodnie z definicją w SFF-8636 Rev 2.9.2 Tabela 6-5 XN_RATE_SELECT ENCODINGS. Wszystkie cztery tory muszą mieć tę samą wartość wyboru prędkości.

Poniższa tabela określa prędkość dla każdego ustawienia wyboru prędkości.

Kodowania wyboru prędkości
