NVIDIA Spectrum SN3000 MSN3700-CS2F: High-Density 100GbE Open Networking Switch

1. Przegląd produktu

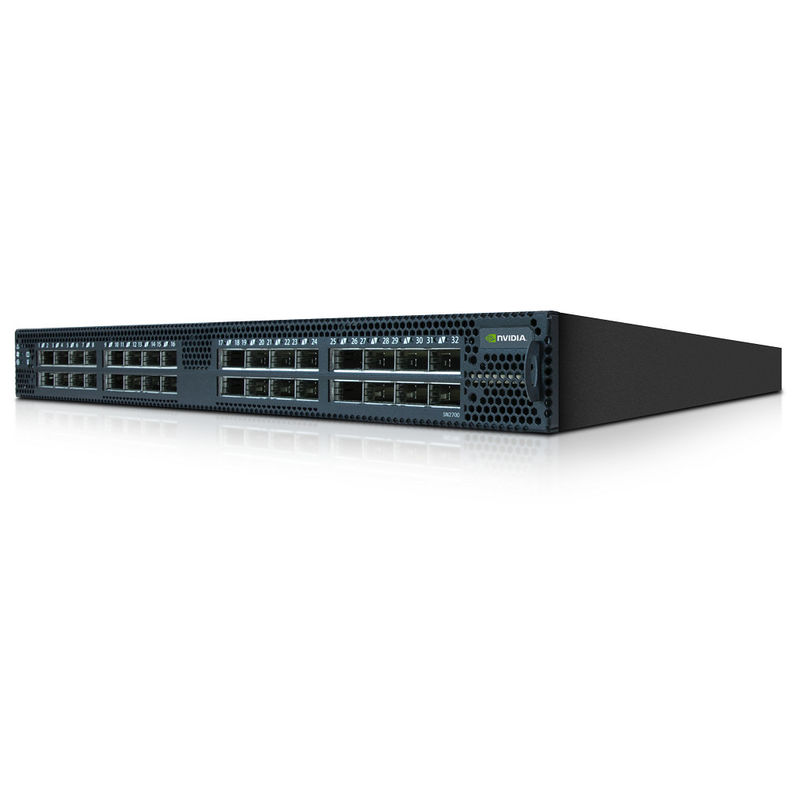

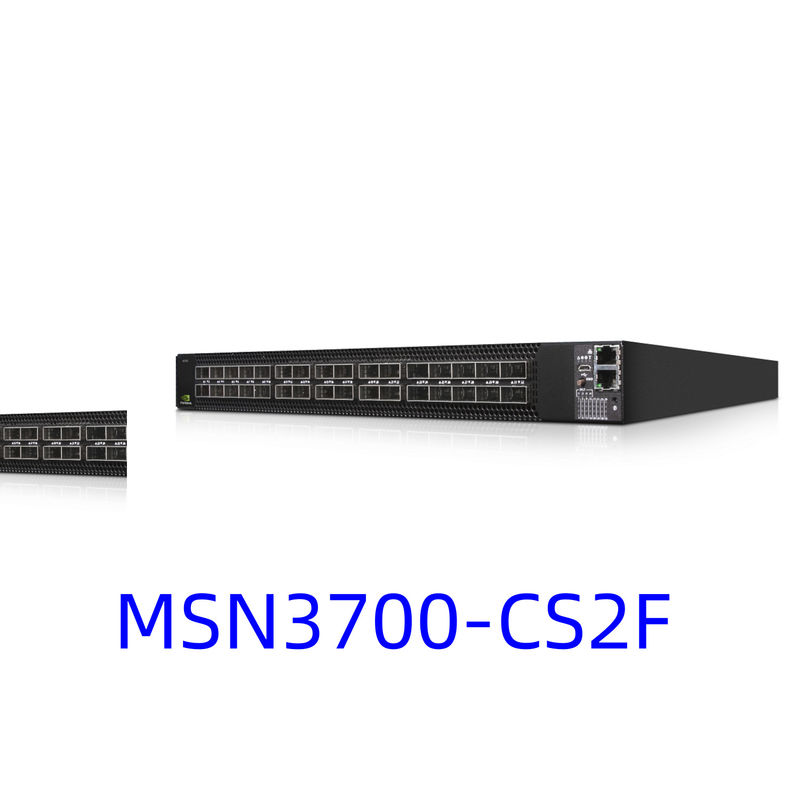

MSN3700-CS2F to przełącznik sieciowy 1U z serii Spectrum SN3000 firmy NVIDIA,zapewnia 32 porty łączności 100GbE z elastycznością podziału portów dla połączeń serwerowych 10/25GbEZbudowany na architekturze Spectrum-2 ASIC, ten otwarty przełącznik Ethernet zapewnia 6,4 TB/s przepustowości bez blokowania, co czyni go idealnym rozwiązaniem dla nowoczesnych rozmieszczeń w centrach danych.Z obsługą wielu systemów operacyjnych, w tym NVIDIA Onyx, ten przełącznik sieciowy oferuje niezrównaną elastyczność i wydajność dla chmury, przedsiębiorstw i środowisk obliczeniowych o wysokiej wydajności.

2. Kluczowe cechy

• 32 x porty QSFP28 obsługujące prędkości 100GbE, 50GbE, 40GbE i 25GbE
• Możliwość podziału portów na połączenia do 128 x 10/25GbE
• 6.4Tb/s pojemność przełączania z 4,76 miliardów pakietów na sekundę
• Przełączanie przecinkowe z konsekwentnym opóźnieniem 425ns
• Całkowicie udostępniony bufor pakietów o pojemności 42MB do absorpcji burstów
• Podwójne źródła zasilania (AC) z przemianą na gorąco z nadmiarem wentylatora N+1
• Wyposażone w system operacyjny sieci NVIDIA Onyx

3Zaawansowane technologie

Seria SN3000 zawiera NVIDIA's Spectrum-2 ASIC z obsługą:

• RoCE (RDMA over Converged Ethernet) dla sieci bezpośredniej GPU
• Routing i bridging VXLAN z przyspieszeniem sprzętowym
• Zaawansowana telemetria z technologią What Just Happened (WJH)
• Telemetria sieci w zakresie pasma (INT) do monitorowania w czasie rzeczywistym
• Programowalny rurociąg z głęboką inspekcją pakietów (do 512 bajtów)
• Otwarte standardy Ethernet, w tym ONIE dla elastyczności systemu operacyjnego sieci

4Architektura operacyjna

MSN3700-CS2F wykorzystuje w pełni udostępnioną architekturę bufora pakietów, która dynamicznie przydziela pamięć we wszystkich portach, zapewniając sprawiedliwe rozmieszczenie pasma i zapobiegając blokowaniu głowy linii.Przełącznik działa w trybie przecinkowym, przekazując pakiety natychmiast po przetworzeniu nagłówka bez przechowywania całego klatki.Spectrum-2 ASIC przetwarza pakiety w jednym przejściu, nawet dla złożonych operacji, takich jak routing VXLAN i tłumaczenie adresów sieci.

5Scenariusze rozmieszczenia

• Warstwa rdzenia centrum danych obsługująca łączność tkanin 100GbE
• Przesłanie liści o wysokiej gęstości dla łączności serwera 25GbE
• Sieć klastra AI/ML z obsługą RoCE dla NVIDIA GPUDirect
• Infrastruktura chmurowa z sieciami nakładkowymi VXLAN
• Tkaniny magazynowe z obsługą NVMe over Fabrics (NVMe-oF)
• Sieci handlu finansowego wymagające niskiego opóźnienia i dużej przepustowości

6Specyfikacje techniczne

7. Zalety konkurencyjne

• Wiodąca w branży gęstość portu w 1U
• Całkowicie udostępniony bufor pakietów zapewnia sprawiedliwe przydzielenie pasma
• Zaawansowane możliwości telemetrii zmniejszają średni czas do rozwiązania
• Otwarty projekt Ethernet zapobiega blokowaniu dostawcy
• Wyższa skala VXLAN z 10 razy większą liczbą tuneli niż konkurenci
• Elastyczne prędkości portu od 1GbE do 100GbE przy użyciu kabli przejściowych
• Kompleksowe wsparcie RoCE dla bezpośrednich obciążeń roboczych GPU

8Usługi i wsparcie

MSN3700-CS2F jest dostarczany ze standardową gwarancją sprzętową ograniczoną do 1 roku z 14-dniowym terminem realizacji.4-godzinny odesłanie technikaNVIDIA oferuje profesjonalne usługi w zakresie projektowania, wdrażania i optymalizacji infrastruktury sieciowej.

9Często zadawane pytania

P: Czy ten przełącznik może być używany z innymi systemami operacyjnymi sieci?
Odpowiedź: Tak, przy wstępnej instalacji z NVIDIA Onyx, przełącznik obsługuje każdy kompatybilny z ONIE system operacyjny sieciowy, w tym Cumulus Linux i SONIC.

P: Jakie rodzaje nadajników i kabli są obsługiwane?
Odpowiedź: Przełącznik obsługuje szeroki zakres nadajników DAC, AOC i światłowodowych, w tym optyki 100GbE SR4, LR4, CWDM4 i PSM4.

P: Czy przełącznik jest odpowiedni do wdrożeń RoCE?
O: Tak, ASIC Spectrum-2 zapewnia solidne wsparcie RoCE z funkcjami kontroli zatłoczenia i izolacji ruchu.

P: Jakie jest zużycie energii przez przełącznik?
Odpowiedź: Typowe zużycie energii wynosi 300 W z maksymalnym zużyciem 400 W w zależności od konfiguracji i wykorzystania portu.

10. Instytucja i noty operacyjne

• Zapewnienie odpowiedniej wolności dla przepływu powietrza wokół przełącznika
• Zweryfikowanie zgodności nadajników i kabli przed wdrożeniem
• Praca w określonych warunkach środowiskowych (0 °C-40 °C, wilgotność 5-85%).
• Podczas instalacji należy przestrzegać odpowiednich środków ostrożności ESD
• Spełnia normy bezpieczeństwa, w tym CB, CE, cTUVus i CU
• Zgodność z EMC obejmuje certyfikacje FCC, ICES, RCM i VCCI
