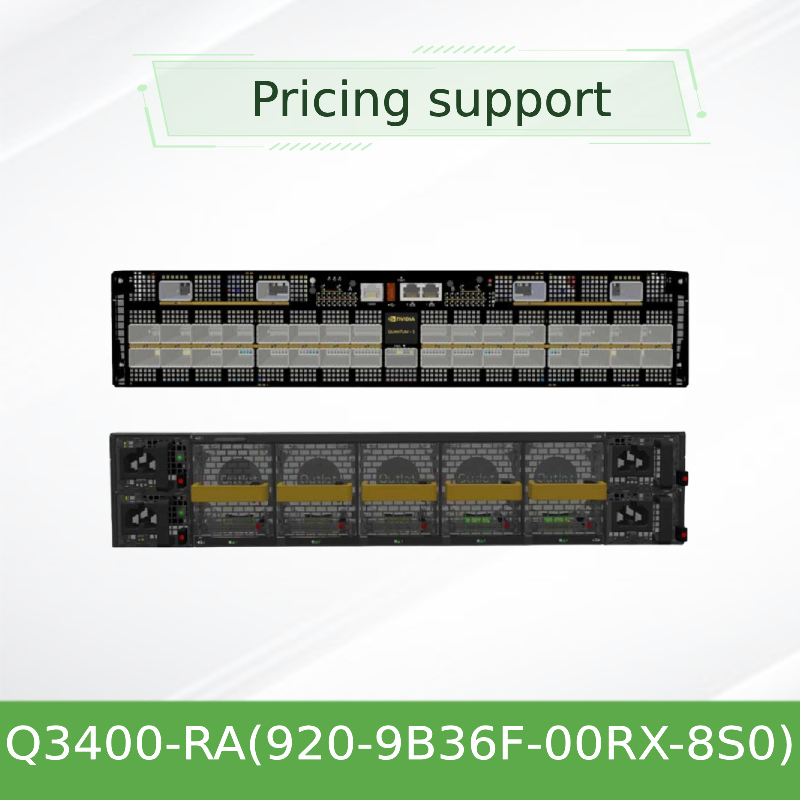

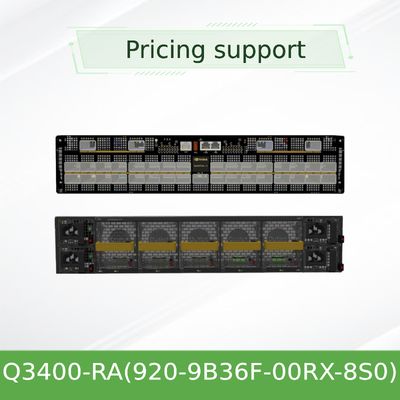

Przełącznik Infiniband XDR oparty na Quantum-3 Q3400-RA 920-9B36F-00RX-8S0 4U 144 porty XDR przez 72 klatki OSFP 8 zasilaczy

System przełączników InfiniBand NVIDIA Quantum-3 Q3400-RA XDR 800Gb/s

NVIDIA Q3400-RA to wysokowydajny, 4U, montowany w szafie system przełączników InfiniBand, zaprojektowany dla centrów danych nowej generacji AI i HPC. Zbudowany w oparciu o przełomowy układ ASIC NVIDIA Quantum-3, ten przełącznik sieciowy zapewnia wiodącą w branży przepustowość agregowaną 115,2 Tb/s poprzez 144 nieblokujące porty 800Gb/s. Został zaprojektowany z myślą o masowej skalowalności, bardzo niskim opóźnieniu i wyjątkowej efektywności energetycznej, co czyni go idealnym rozwiązaniem szkieletowym dla dużych klastrów i struktur szkoleniowych AI.

Kluczowe punkty sprzedaży

• Niezrównana wydajność: 144 porty 800Gb/s InfiniBand dla łącznej przepustowości 115,2 Tb/s.
• Układ ASIC Quantum-3: Wykorzystuje technologię SerDes 200Gb/s dla doskonałej radix i wydajności.
• Zaawansowane zarządzanie: Posiada dedykowany port Fabric Network Management (FNM) dla usprawnionej kontroli za pośrednictwem NVIDIA UFM.
• Solidna konstrukcja: Format 4U z redundantnymi, wymienianymi podczas pracy zasilaczami i chłodzeniem dla maksymalnej niezawodności.
• Gotowość na przyszłość: Obsługuje opcjonalną funkcjonalność routera dla rozbudowy klastrów w wielu lokalizacjach i szerokiej gamy topologii sieciowych.

Charakterystyka

• Stała konfiguracja systemu przełączników InfiniBand 4U
• 144 porty XDR 800Gb/s przez 72 klatki OSFP
• Chłodzenie powietrzem z przepływem powietrza od przodu do tyłu (C2P)
• 8 wymienianych podczas pracy, redundantnych zasilaczy (200-240V AC)
• 10 wymienianych podczas pracy jednostek wentylatorów
• Dedykowane porty zarządzania: FNM (OSFP), MGT (RJ45), Konsola (RJ45), USB
• Obsługa NVIDIA SHARP™, routingu adaptacyjnego i izolacji wydajności

Technologia

Przełącznik sieciowy Q3400-RA jest zasilany przez układ ASIC przełącznika NVIDIA Quantum-3, wykorzystujący najnowocześniejszą technologię SerDes 200Gb/s na linię. Obsługuje standard XDR InfiniBand, który działa z prędkością 200Gb/s na linię z kodowaniem 64b/66b, co daje efektywną prędkość transmisji danych 800Gb/s na port. System obsługuje również wsteczną kompatybilność z prędkościami NDR (400Gb/s), HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) i QDR (40Gb/s). Zawiera zaawansowane funkcje, takie jak Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) firmy NVIDIA, przyspieszający operacje zbiorcze.Logistyka globalna:Przełącznik serii SN 2000 działa jako przełącznik krzyżowy o wysokiej radix i nieblokujący. Pakiety danych wchodzą przez klatki OSFP na przednim panelu. Układ ASIC Quantum-3 wykonuje przełączanie pakietów, routing i zaawansowane przetwarzanie (takie jak odciążenia SHARP) z prędkością linii. Zarządzany system uruchamia NVOS (NVIDIA Operating System), który zapewnia pełną kontrolę nad strukturą przełączania, konfiguracją i monitorowaniem za pośrednictwem pasmowych lub pozapasmowych interfejsów zarządzania. Osobny port FNM zapewnia dedykowaną ścieżkę dla ruchu zarządzania strukturą, zapewniając pełne wykorzystanie portów danych dla obciążeń obliczeniowych.

Zastosowanie i użycie

NVIDIA SN 2000 Q3400-RA został zaprojektowany dla najbardziej wymagających środowisk obliczeniowych o wysokiej wydajności i sztucznej inteligencji. Jego główne zastosowania obejmują: Zaprojektowany dla kontrolowanych środowisk centrów danych. Temperatura pracy: od 0°C do 35°C (z przepływem powietrza C2P).Obliczenia o wysokiej wydajności (HPC): Służy jako szkielet o dużej przepustowości w topologiach fat-tree lub dragonfly+ do symulacji naukowych.

Infrastruktura hiperkonwergentna (HCI): Zapewnia niskie opóźnienia i dużą przepustowość dla aplikacji intensywnie wykorzystujących dane.

Centra danych w chmurze: Budowanie wydajnych, skalowalnych struktur dla dostawców usług w chmurze. Zaprojektowany dla kontrolowanych środowisk centrów danych. Temperatura pracy: od 0°C do 35°C (z przepływem powietrza C2P).Tabela specyfikacji

• Atrybut
• Specyfikacja
• Model
• Q3400-RA
• Format

4U Rackmount

Wsteczna kompatybilność z poprzednimi generacjami InfiniBand (NDR, HDR, EDR) chroni istniejące inwestycje w infrastrukturę.

• Ulepszone możliwości AI i HPC: Natywne wsparcie dla NVIDIA SHARP radykalnie przyspiesza obciążenia AI i HPC, odciążając operacje zbiorcze z procesora.
• Uproszczone zarządzanie strukturą: Dedykowany port FNM, współpracujący z NVIDIA UFM, zapewnia niezrównaną widoczność i kontrolę bez zużywania portów danych.
• Serwis i wsparcieZapewniamy kompleksowe wsparcie dla wszystkich naszych produktów, w tym przełącznika sieciowego Q3400-RA. Nasze usługi obejmują:
• Gwarancja: Standardowa gwarancja producenta z opcjami rozszerzonego pokrycia.
• Dostępność: Duży stan magazynowy zapewnia szybką wysyłkę i krótkie terminy realizacji.

Wsparcie techniczne:

24/7 konsultacje z klientami i wsparcie techniczne ze strony naszego doświadczonego zespołu.Logistyka globalna: Niezawodna wysyłka na całym świecie z pełnym śledzeniem i wsparciem celnym.

• Często zadawane pytania (FAQ)P: Jaka jest różnica między modelami Q3200-RA i Q3400-RA?
• O: Q3400-RA to pojedynczy, duży przełącznik 4U z 144 portami. Q3200-RA to obudowa 2U zawierająca dwa niezależne przełączniki 36-portowe, łącznie 72 porty, idealne do integracji z istniejącymi infrastrukturami NDR/HDR.P: Jakie typy transceiverów i kabli są kompatybilne z tym przełącznikiem?
• O: System wykorzystuje złącza OSFP i obsługuje szeroką gamę oficjalnych transceiverów optycznych NVIDIA i certyfikowanych przez strony trzecie oraz kabli DAC/AOC dla prędkości od 40G do 800G. Niewykorzystane porty muszą być zakryte dostarczonymi zaślepkami termicznymi.P: Czy ten przełącznik może być używany w mieszanym środowisku InfiniBand?
• O: Tak. SN 2000 Q3400-RA obsługuje automatyczną negocjację i jest wstecznie kompatybilny z urządzeniami NDR, HDR, EDR, FDR i QDR InfiniBand.P: Jak zarządzany jest przełącznik?

O: Jest zarządzany przez system operacyjny NVIDIA NVOS, do którego można uzyskać dostęp za pośrednictwem dedykowanych portów zarządzania Ethernet (MGT), konsoli szeregowej lub portu Fabric Network Management (FNM) w celu integracji z NVIDIA UFM.

P: Jaka jest konfiguracja redundancji zasilania?
O: System posiada 8 gniazd zasilaczy. Wymaga minimum 2 PSU do działania, ale jest zaprojektowany z myślą o redundancji N+N. Wszystkie zasilacze są wymienne podczas pracy.

Środki ostrożności
Instalacja:

Musi być zainstalowany poziomo w standardowej szafie 19". Upewnij się, że wokół otworów wentylacyjnych jest co najmniej 8 cm (3 cale) prześwitu.
Środowisko: Zaprojektowany dla kontrolowanych środowisk centrów danych. Temperatura pracy: od 0°C do 35°C (z przepływem powietrza C2P).Bezpieczeństwo:

Urządzenie jest ciężkie (~60 kg). Użyj podnośnika mechanicznego do instalacji. Odłącz wszystkie przewody zasilające przed serwisowaniem.
Kompatybilność elektromagnetyczna (EMC):

Zgodny ze standardami CE, FCC, VCCI, ICES i RCM.
Kompatybilność:

Używaj tylko kabli dostarczonych przez NVIDIA lub certyfikowanych dla interfejsów zarządzania (np. kabel konsoli), aby zapobiec potencjalnym problemom z komunikacją I²C.
