400G OSFP 112 VR4 CC-OSFP04VR4-12D Transceiver do połączeń światłowodowych Wsparcie techniczne
Szczegóły Produktu:
| Nazwa handlowa: | starsurge |
| Orzecznictwo: | CE, ISO, RoHS, GS |
| Numer modelu: | 400G OSFP 112 VR4 CC-OSFP04VR4-12D |
Zapłata:
| Minimalne zamówienie: | 50pcs |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | Według ilości |
| Zasady płatności: | T/t |
| Możliwość Supply: | 10000pcs/miesiąc |
|
Szczegóły informacji |
|||
| Model nr.: | CC-OSFP04VR4-12D | Sieć wsparcia: | Ethernet |
|---|---|---|---|
| Treść informacyjna: | Dane | stan: | Nowy |
| PRĘDKOŚĆ: | 400G | Tryb: | QSFP112 SR4 |
| Pakiet transportowy: | Uszczelka | Specyfikacja: | 400*265*100 mm |
| Znak firmowy: | OptModule | Pochodzenie: | Chiny |
| Zdolność produkcyjna: | 50000 | ||
opis produktu

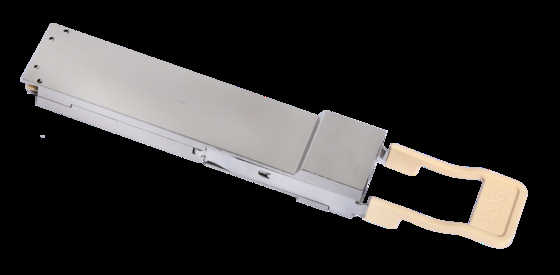

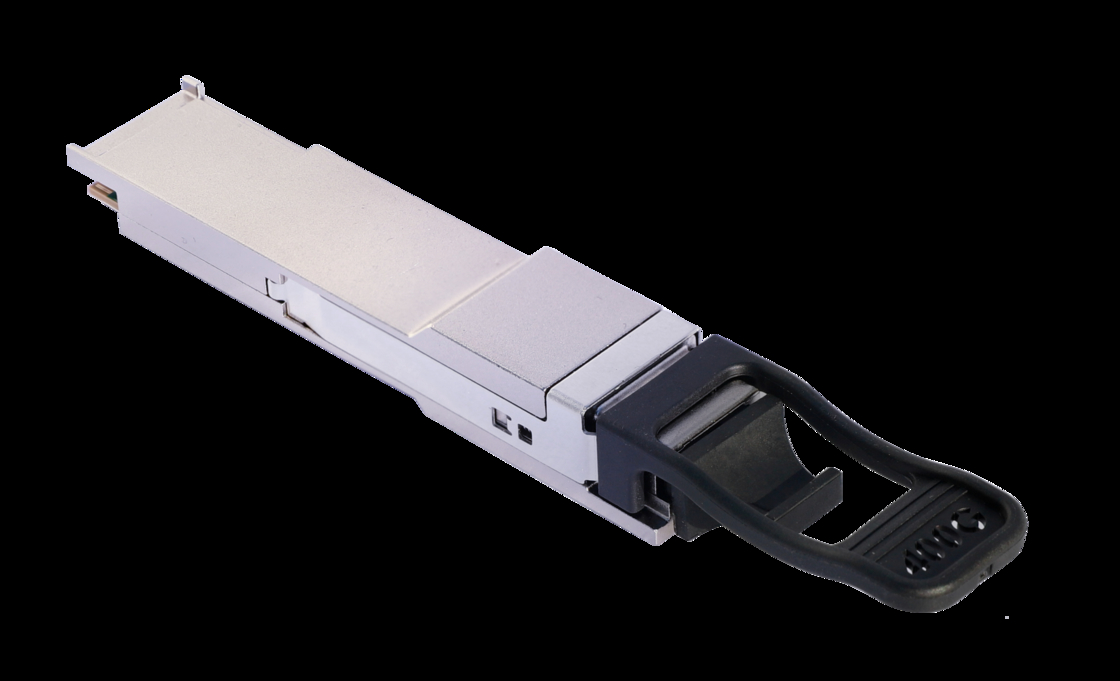

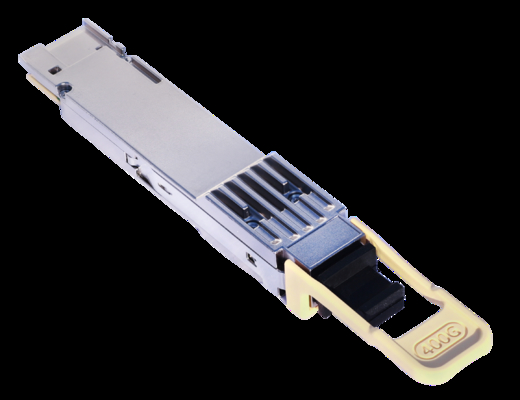

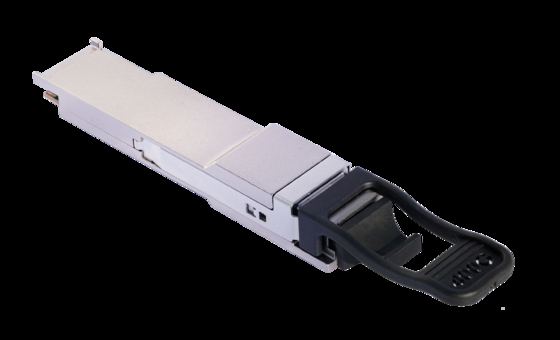

400G OSFP 112 VR4 nadajnik
1.1 400G OSFP 112 VR4 Ogólny opis
Moduł ten jest podłączalnym nadajnikiem światłowodowym w postaci QSFP z funkcją monitorowania diagnostyki cyfrowej (DDM) i funkcją sterowania.Moduł 400G QSFP112 SR4 ma cztery identyczne i niezależne pasy, które zapewniają połączenie 400Gb / s punkt-do-punktu przez światło OM4 wielowarunkowe do 100 mTo sprawia, że jest to idealne rozwiązanie o niskim koszcie dla optycznych połączeń między centrum danych o krótkim zasięgu.
Centralna długość fali każdego pasma wynosi 850 nm. Niskie zużycie energii i doskonała wydajność EMI umożliwiają projektowanie systemu o wysokiej gęstości portu.Produkt został zaprojektowany i przetestowany zgodnie z normami bezpieczeństwa przemysłowego. Odbiornik jest produktem laserowym klasy 1 zgodnie ze standardami FDA/CDRH i IEC 60825-1:2007 i IEC 60825-2:2004+A1+A2.
Odbiornik może być wygodnie zmontowany i wypuszczany z systemu gospodarza przez blokadę.
Odbiornik działa z jednego źródła zasilania o napięciu +3,3 V w zakresie temperatury pomiędzy 0 °C a +70 °C. Obudowa wykonana jest z metalu dla odporności na EMI.
1.2 400G OSFP 112 VR4 cechy
400G QSFP112 SR4 Optical Transceiver oferuje następujące funkcje:
. Wspieranie 100GBASE na pas w światłowłosie wielofunkcyjnym. Gorąco podłączalny QSFP112 Typ 1
Prędkość transmisji danych do 425 Gbps (4x 106,25 Gbps)
. Dosięg do 100 m na MMF ((OM4)
. 850nm laser VCSEL i odbiornik PIN
. szybki interfejs elektryczny I/O (400GAUI-4). pojedynczy pojemnik MPO-12
Temperatura pomieszczenia operacyjnego: od 0 do + 70°C. Zgodne z RoHS 6/6
. Zgodne z 400G QSFP112 MSA i CMIS4.0
|
ZasilaniePrężność
|
Vcc
|
- 0.5
|
3.6
|
V
|
|
Wskaźnik temperatury,2
|
TST
|
-40
|
85
|
°C
|
|
Relatywna wilgotność operacyjna1,2,3
|
RH
|
5
|
85
|
%
|
|
Uwaga:
1 Absolut MaximumRatings są wyższe niż to, co mogłoby spowodować uszkodzenie urządzenia. 2 W okresie pomiędzy zalecanymi warunkami operacyjnymi a maksymalnymi absolutnymi ratingami nie przewidziano długotrwałej eksploatacji i może wystąpić trwała degradacja urządzenia. 3 Nie kondensujące. |
||||
|
Parametry
|
400GBASE-SR4
|
|
|
|
Kod aplikacji
|
400G-SR4
|
|
|
|
Standardowy
|
IEEEStd802.3db&IEEEStd802.3ck
|
|
|
|
Poziom danych ((Gb/s)
|
425Gb/s
|
|
|
|
Parametry
|
400GBASE-SR4
|
Jednostka
|
|
|
Poziom sygnalizacji, każdy pas (zakres)
|
530,125±100 ppm
|
GBd
|
|
|
Format modulacji
|
PAM4
|
-
|
|
|
Długość fali środkowej (zakres)
|
844~863
|
nm
|
|
|
RMS szerokość widma1 ((max)
|
0.6
|
nm
|
|
|
Średnia moc uruchomienia, w każdym pasie (max)
|
4
|
dBm
|
|
|
Średnia moc uruchomienia na pas (min)
|
- Cztery.6
|
|
|
|
Optyczna modulacja zewnętrzna (OMM)
|
3.5
|
dBm
|
|
|
Optyczna modulacja zewnętrzna (OMA) formax ((TECQ, TDECQ) ≤1,8 dB lub1,8 |
¥2.6 -4,4+max ((TECQ,TDECQ) |
dBm dBm |
|
|
Przekaźnik i zamknięcie dyspersji dla PAM4 ((TDECQ), każda pasma ((max)
|
4.4
|
dB
|
|
|
Przesyłka zamknięcia dla PAM4 ((TECQ), każda pasma ((max)
|
4.4
|
dB
|
|
|
Przekroczenie/przekroczenie maksymalne
|
26
|
%
|
|
|
Przekaźnik mocy wycieczki, każdy pas (maksymalnie)
|
2
|
dBm
|
|
|
Wskaźnik wyginięcia
|
2.5
|
dB
|
|
|
Czas przejścia nadajnika, każdy pas (max)
|
17
|
ps
|
|
|
Średnia moc uruchomienia nadajnika OFF, każda linia (max)
|
- 30
|
dBm
|
|
|
RIN12OMA ((max))
|
-131
|
dB/Hz
|
|
|
Optyczna tolerancja straty zwrotu (max)
|
12
|
dB
|
|
|
Obiecowany przepływ
|
≥86% w 19nm≤30% w 4,5um
|
-
|
|
|
400G OSFP 112 VR4 Uwaga:
1RMS jest odchyleniem standardowym widma 2Jeśli zmierzono w typie A1a.2 lub typie A1a.3, lub A1a.4Włókno 50 μm, niezgodne z IEC 61280-1-4 |
|
||
|
Parametry
|
Odnośnik
|
Wartość
|
Jednostka
|
|
Poziom sygnalizacji, każdy pas (zakres)
|
120 g.3.4.1
|
530,125± 50
ppm |
GBd
|
|
Tolerancja różnicowa napięcia wkładowego pk-pkin ((min))
|
120 g.5.1
|
900
|
mV
|
|
Wynik wyników oceny
|
120 g.3.3.2
|
Równanie
(120G-2) |
dB
|
|
Efektywna strata zwrotu, ERL (min)
|
120 g.3.4.3
|
8.5
|
dB
|
|
Niestosowanie różnicowe zakończenia (max)
|
120 g.3.1.3
|
10
|
%
|
|
Badanie naprężenia modułu wejściowego1
|
120 g.3.4.2
|
Zobacz 120G.3.4.2
|
|
|
Poziom tolerancji na napięcie jednoosobowe ((min)
|
120 g.5.1
|
- 0,4 do 3.3
|
V
|
|
Poziom napięcia w trybie zwykłym (min) 2
|
120 g.5.1
|
- 350 zł.
|
mV
|
|
Poziom napięcia w trybie wspólnym (max)
|
120 g.5.1
|
2850
|
mV
|
|
Uwaga:
1 spełnia wymagania określone w pkt 120G.1.1. 2 napięcie w trybie wspólnym prądu stałego generowane przez urządzenie gospodarskie. |
|||
