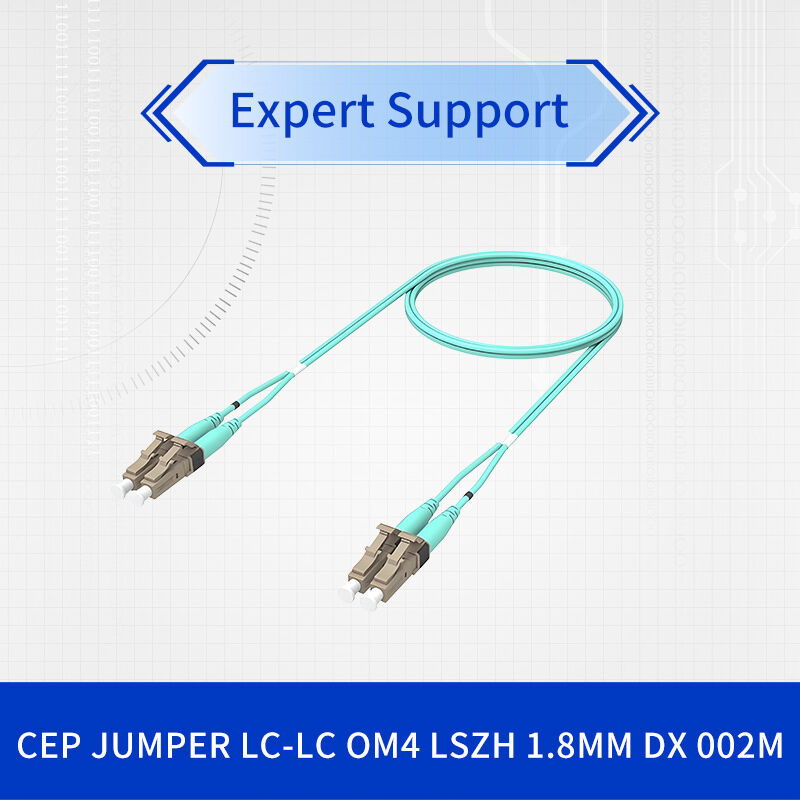

Kabel krosowy światłowodowy CommScope OM4 LC-LC Duplex, 50/125μm Multimode, Aqua, LSZH, 1.8mm
Szczegóły Produktu:
| Nazwa handlowa: | Commscope |
| Numer modelu: | CEP-LCLC-L40B002M |
| Dokument: | CEP-LCLC-L40B.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | SKRZYNKA |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Interfejs, złącze A: | LC/UPC | Charakterystyka interfejsu, złącze A: | Podwójny x |
|---|---|---|---|
| Złącze, złącze B: | LC/UPC | Charakterystyka interfejsu, złącze B: | Podwójny x |
| Kolor osłony: | Aqua Zielony | Suma rdzeni, liczba: | 2 |
| Podkreślić: | Kabel krosowy światłowodowy CommScope OM4,Kabel światłowodowy dupleksowy multimode LC-LC,Kabel światłowodowy 50/125μm LSZH |
||
opis produktu
Kabel krosowy światłowodowy CommScope OM4 LC-LC Duplex, 50/125µm Multimode, Aqua, osłona LSZH, 1,8 mm
Wysokowydajne rozwiązanie światłowodowe Multimode
Kabel krosowy światłowodowy duplex OM4 LC-LC firmy CommScope zapewnia wyjątkową wydajność dla szybkich centrów danych i sieci korporacyjnych. Ten wysokiej jakości kabel krosowy światłowodowy multimode charakteryzuje się niską stratą połączeniową i doskonałą odpornością na zginanie, aby zapewnić niezawodną transmisję sygnału w wymagających środowiskach.
Kluczowe zalety
- Zoptymalizowany dla aplikacji Ethernet 40G i 100G
- Odwracalne w terenie złącza dupleks LC dla łatwego zarządzania polaryzacją
- Osłona niskodymna bezhalogenowa (LSZH) dla zwiększonego bezpieczeństwa
- Fabrycznie zakończony i w 100% przetestowany pod kątem gwarantowanej wydajności
- Technologia światłowodu odpornego na zginanie minimalizuje degradację sygnału
Przegląd produktu
Kabel krosowy światłowodowy duplex OM4 LC-LC firmy CommScope reprezentuje najnowszą technologię światłowodów multimode, zaprojektowaną do obsługi aplikacji o dużej przepustowości w nowoczesnych centrach danych i sieciach korporacyjnych. Ten światłowodowy kabel krosowy multimode LC-LC wykorzystuje światłowód 50/125µm odporny na zginanie, który przekracza standardy branżowe w zakresie wydajności optycznej i niezawodności.
Kluczowe cechy
- Złącza dupleks LC/UPC na obu końcach
- Zielona osłona aqua dla łatwej identyfikacji OM4
- Osłona kabla LSZH o średnicy 1,8 mm
- Dostępny w długościach od 1 do 30 metrów
- Konstrukcja Zipcord ułatwiająca separację i zarządzanie
- Zgodny ze standardami TIA/EIA-568-C.3 i ISO/IEC 11801
Technologia i standardy
Ten światłowodowy kabel krosowy multimode zawiera zaawansowaną technologię światłowodów, która spełnia rygorystyczne normy międzynarodowe. Produkt jest zgodny ze specyfikacjami TIA/EIA-568-C.3 i ISO/IEC 11801, zapewniając interoperacyjność z istniejącą infrastrukturą sieciową. Kabel krosowy światłowodowy OM4 LC-LC charakteryzuje się zwiększonymi możliwościami przepustowości, które obsługują wymagania dotyczące szybkiej transmisji danych.
Zasada działania

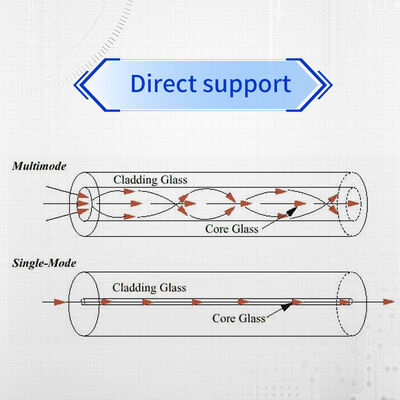

Światłowodowe kable krosowe przesyłają dane za pomocą impulsów świetlnych przez szklane lub plastikowe włókna. Światłowodowy kabel krosowy multimode LC-LC wykorzystuje wiele ścieżek światła (trybów) do przenoszenia informacji, co czyni go idealnym do zastosowań na krótkich i średnich dystansach. Złącza LC zapewniają precyzyjne wyrównanie rdzeni włókien, minimalizując straty wtrąceniowe i odbicie wsteczne dla optymalnej integralności sygnału.
Zastosowania
- Połączenia międzysystemowe i połączenia krzyżowe w centrach danych
- Połączenia serwer-przełącznik
- Sieci obszaru pamięci masowej (SAN)
- Infrastruktura telekomunikacyjna
- Połączenia szkieletowe sieci korporacyjnych
- Środowiska obliczeniowe o wysokiej wydajności
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Kod produktu | CEP1CLC140B |
| Typ włókna | OM4 Multimode, 50/125µm |
| Złącza | LC/UPC do LC/UPC Duplex |
| Osłona kabla | LSZH, średnica 1,8 mm |
| Tłumienie | ≤3,0 dB/km @ 850nm ≤1,0 dB/km @ 1300nm |
| Temperatura pracy | -10°C do +60°C |
| Wydajność zginania | Promień 15 mm: ≤0,10dB @850nm Promień 7,5 mm: ≤0,20dB @850nm |
| Zgodność | China RoHS, ISO 9001:2015, RoHS |
Przewodnik po wyborze
| Numer modelu | Długość | Kolor | Zastosowanie |
|---|---|---|---|
| CEP1CLC140B003M | 3 metry | Aqua Green | Połączenia w szafie |
| CEP1CLC140B005M | 5 metrów | Aqua Green | Połączenie krzyżowe |
| CEP1CLC140B010M | 10 metrów | Aqua Green | Korytarz centrum danych |
| CEP1CLC140B020M | 20 metrów | Aqua Green | Dłuższe odcinki |
Przewagi konkurencyjne
- Doskonała wydajność zginania: Zaawansowana konstrukcja włókna zachowuje integralność sygnału nawet w ciasnych scenariuszach zginania
- Odwracalne w terenie złącza: Łatwe odwracanie polaryzacji bez specjalnych narzędzi
- Zwiększone bezpieczeństwo: Osłona LSZH zmniejsza emisję toksycznych substancji w przypadku pożaru
- Zapewnienie jakości: W 100% przetestowane fabrycznie z indywidualnymi wynikami testów
- Konstrukcja przyszłościowa: Obsługuje obecne i nowej generacji szybkie sieci
Serwis i wsparcie
Wszystkie światłowodowe kable krosowe CommScope są objęte kompleksowym wsparciem technicznym i serwisem. Każdy światłowodowy kabel krosowy multimode LC-LC przechodzi rygorystyczne procesy kontroli jakości i jest dostarczany z indywidualnymi wynikami testów. Nasza globalna sieć wsparcia zapewnia terminową pomoc w zakresie instalacji i integracji.
Często zadawane pytania
Jaka jest maksymalna szybkość transmisji danych obsługiwana przez ten kabel krosowy OM4?
Ten światłowodowy kabel krosowy multimode obsługuje prędkości transmisji danych do 100 Gb/s na odległość do 150 metrów przy użyciu odpowiednich transceiverów, co czyni go idealnym do zastosowań Ethernet 40G i 100G.
Czy mogę zmienić polaryzację złączy LC w terenie?
Tak, złącza dupleks LC są zaprojektowane z myślą o łatwym odwracaniu polaryzacji w terenie bez specjalnych narzędzi, zapewniając elastyczność podczas instalacji i konserwacji.
Co oznacza oznaczenie osłony LSZH?
LSZH oznacza Low Smoke Zero Halogen, co wskazuje, że osłona kabla wytwarza minimalną ilość dymu i brak gazów halogenowanych w przypadku pożaru, zwiększając bezpieczeństwo w zamkniętych przestrzeniach.
Czy wyniki testów są dołączone do każdego kabla krosowego?
Tak, każdy światłowodowy kabel krosowy multimode LC-LC jest w 100% testowany fabrycznie, a indywidualne dane testowe dotyczące strat wtrąceniowych są dostarczane z każdym zapakowanym urządzeniem.
Jaki jest minimalny promień gięcia dla tego kabla?
Kabel zachowuje doskonałą wydajność przy promieniu gięcia wynoszącym zaledwie 7,5 mm, ze zmianą tłumienia mniejszą niż 0,20 dB przy 850 nm.
Wytyczne dotyczące instalacji i obsługi
- Zawsze używaj odpowiedniego zarządzania kablami, aby uniknąć ostrych zagięć poniżej minimalnego promienia
- Zakładaj osłony przeciwpyłowe na złącza, gdy nie są używane, aby zapobiec zanieczyszczeniom
- Unikaj nadmiernego naprężenia podczas instalacji - maksymalna siła ciągnąca nie powinna przekraczać 25 funtów
- Upewnij się, że złącza są czyste przed połączeniem za pomocą odpowiednich narzędzi do czyszczenia światłowodów
- Przechowuj w chłodnym, suchym środowisku z dala od bezpośredniego światła słonecznego, gdy nie jest używany
- Sprawdź zgodność z istniejącym sprzętem i transceiverami przed wdrożeniem
