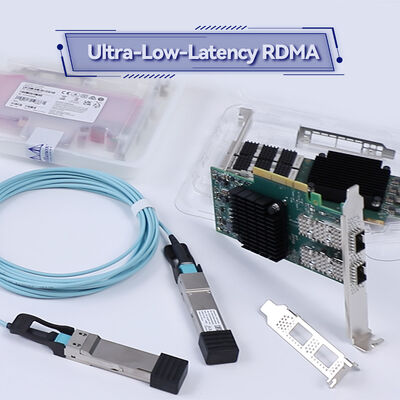

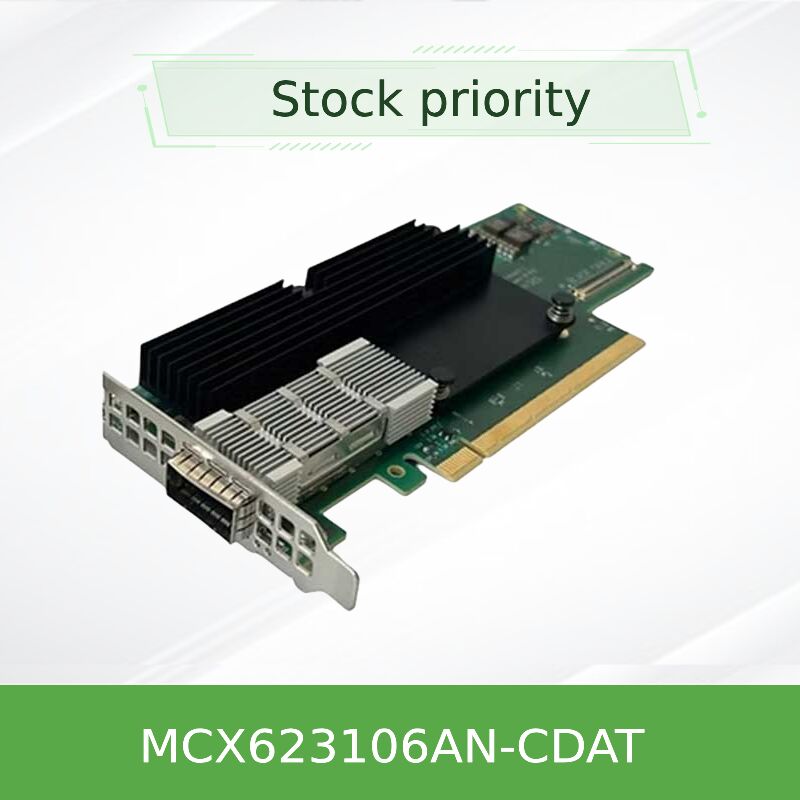

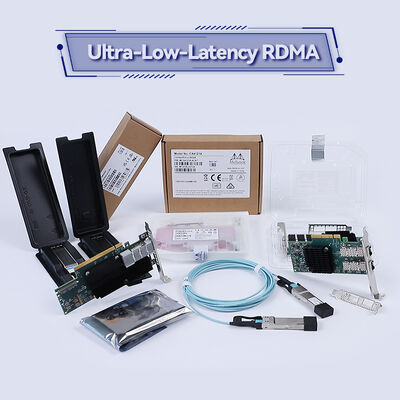

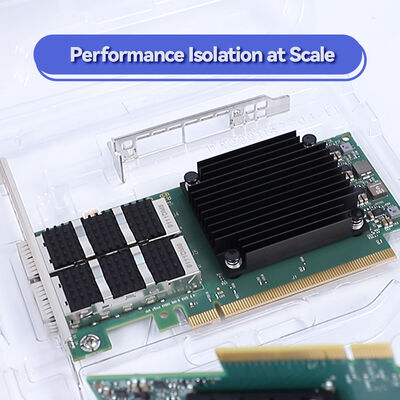

NVIDIA ConnectX-6 Lx MCX623106AN-CDAT Karta inteligentnego interfejsu sieciowego (SmartNIC)

Model produktu:MCX623106AN-CDAT.Interfejs:Podwójny port SFP28Prędkość danych:10/25GbE na port (50GbE w sumie)Interfejs hosta:PCIe 4.0 x8

1. Przegląd produktu

NVIDIA ConnectX-6 Lx MCX623106AN-CDAT to wydajny, bogaty w funkcjeKarta inteligentnego interfejsu sieciowego (SmartNIC)Zastosowany do przyspieszenia i zabezpieczenia infrastruktury centrum danych.Karta NICIntegruje zaawansowane akceleratory sprzętowe do sieci zdefiniowanej oprogramowaniem (SDN), RDMA over Converged Ethernet (RoCE) i szyfrowania IPsec w linii.Podwójne porty SFP28 obsługują elastyczne połączenia 10GbE lub 25GbE, zapewniając do 50 Gb/s łącznej przepustowości.W związku z powyższym Komisja uznaje, że istnieje możliwość wprowadzenia nowych rozwiązań.mq9700serii.

2. Kluczowe cechy

• Połączenie wysokiej wydajności:Dwa porty o pojemności 10/25 GbE lub jeden port o pojemności 50 GbE (za pośrednictwem przewodu przejściowego).
• PCIe Host Interface:PCI Express 4.0 x8 (kompatybilny z PCIe 3.0).
• Akceleratory sprzętowe:Dedykowane silniki do kryptografii RoCE, ASAP2 (SDN) i inline IPsec.
• Zaawansowana wirtualizacja:Kompleksowe wsparcie SR-IOV i VirtIO dla wysokiej gęstości wdrożeń maszyn wirtualnych i kontenerów.
• Zwiększone zabezpieczenie:Root-of-trust sprzętu do bezpiecznego uruchamiania i walidacji oprogramowania.
• Inteligentne wyładowania:Bezpaństwowe obciążenia TCP, przepisanie nagłówków, śledzenie połączeń i hierarchiczne QoS.

3Podstawowa technologia i normy

Ten SmartNIC zbudowany jest na bazie wiodących technologii, które definiują współczesne sieci centrów danych:

• ASAP2 (Przyspieszony przełącznik i przetwarzanie pakietów):Wyładowuje całą płaszczyznę danych SDN (VXLAN, GENEVE, NVGRE encapsulation/decapsulation) dokarta sieciowasprzęt.
• RoCE bez dotyku (ZTR):Wdrożenie RDMA przez Converged Ethernet, które działa bezproblemowo w istniejących sieciach bez konieczności specjalnych konfiguracji QoS, takich jak PFC.
• Przyspieszenie IPsec w linii:szyfrowanie/dekrypcja na bazie sprzętu sprzętowego dla tuneli IPsec z prędkością linii, obsługujące AES-256/512-XTS.
• Moduł bezpieczeństwa sprzętu (HSM) Lite:Zapewnia sprzętowy root-of-trust przy użyciu kryptografii RSA do bezpiecznych aktualizacji oprogramowania stacjonarnego i ochrony przed klonowaniem.

4Jak to działa: Zalety SmartNIC

W przeciwieństwie do tradycyjnychKarta NICMCX623106AN-CDAT działa jako inteligentny koprocesor na szlaku PCIe serwera.Traffic RoCE jest bezpośrednio umieszczany w pamięci aplikacyjnej za pośrednictwem RDMA, omijając jądro systemu operacyjnego. Pakety sieciowe nakładane (VXLAN/GENEVE) są odszyfrowane przez silnik ASAP2.Wszystkie te skomplikowane operacje są obsługiwane z prędkością drutu na samej karcieProces ten obniża obciążenie znaczących cykli procesora, uwalniając zasoby serwera dla podstawowych aplikacji i zmniejszając opóźnienie.mq9700Ekosystem.

5. Scenariusze zastosowań

• Infrastruktura hiperkonwergencyjna (HCI):Akceleruje ruch pamięci masowej (vSAN, Ceph) przy użyciu RoCE dla ruchu danych o niskiej opóźnieniu i wysokiej przepustowości.
• Platformy NFV w chmurze i telekomunikacji:Wykorzystuje funkcje wirtualnego przełączania (OVS) i funkcji sieciowych (firewall, router) za pośrednictwem ASAP2, zwiększając gęstość i wydajność maszyn wirtualnych.
• AI/ML i klastry HPC:Zapewnia połączenia o wysokiej przepustowości i niskim opóźnieniu, kluczowe dla rozproszonego szkolenia i zadań obliczeniowych równoległych.
• Bezpieczne sieci przedsiębiorstw:Tworzy wysokiej wydajności, szyfrowane tunele między centrami danych lub do chmury za pomocą sprzętowo przyspieszonego IPsec.
• Sieć pamięci masowej:Idealne dla inicjatorów NVMe-oF (NVMe over Fabrics), wykorzystujących RoCE do efektywnego dostępu do pamięci masowej.

6Specyfikacje techniczne

Uwaga:karta sieciowaW odniesieniu do OCP 3.0 SFF lub innych wariantów prosimy zapytać.

7. Zalety konkurencyjne

• Nieporównywalne całkowite koszty posiadania (TCO):Zmniejsza wykorzystanie procesora serwera nawet o 30% dla zadań sieciowych, umożliwiając konsolidację obciążeń roboczych lub wdrożenie mniejszych, bardziej energooszczędnych serwerów.
• Uproszczone wdrażanie RoCE:Technologia Zero-Touch RoCE eliminuje złożoność konfiguracji bezstratnego ethernetu, umożliwiając wysokiej wydajności przechowywanie danych i sieci sztucznej inteligencji na istniejącej infrastrukturze.
• Całkowite bezpieczeństwo:Łączy bezpieczeństwo punktów końcowych (hardware RoT) z bezpieczeństwem sieci (line-rate IPsec), zapewniając głęboką strategię obrony bezpośrednio naKarta NIC.
• Inwestycja zabezpieczona:Gotowość PCIe 4.0 i wsparcie dla protokołów nowej generacji zapewniają, że karta pozostaje odpowiednia przez wiele cykli odświeżania serwera, podobnie jak przyszłościowa konstrukcja karty PCIe.mq9700Serialne przełączniki, z którymi często się łączy.

8. Wsparcie i usługi

Zapewniamy bezproblemowe doświadczenie od wyboru do wdrożenia:

• Prawdziwa gwarancja:Wszystkie produkty objęte są pełną gwarancją standardową NVIDIA.
• Konsultacje techniczne:Nasi eksperci pomagają w weryfikacji kompatybilności i planowaniu integracji dla konkretnego serwera i środowiska switcha.
• Niezawodne zaopatrzenie:Prowadzimy strategiczne zapasy w celu wspierania zarówno potrzeb zamówień w oparciu o projekty, jak i ad hoc.
• Globalna Logistyka:Wydajny transport i odprawa celna dla międzynarodowych klientów.

9Często zadawane pytania

10Ważne środki ostrożności

• KompatybilnośćSprawdź, czy ustawienia serwera BIOS/UEFI umożliwiają PCIe ASPM i SR-IOV, jeśli jest to wymagane.
• Firmware:Zawsze używaj wersji oprogramowania napędowego zalecanych przez NVIDIA dla konkretnej kombinacji sterownika i systemu operacyjnego.
• Ciepło:Upewnij się, że przepływ powietrza jest prawidłowy, nie blokuj otworów wentylacyjnych w podwoziu serwera.
• Rozładowanie elektrostatyczne (ESD):Podczas montażu należy trzymać kartę za krawędzie i używać antystatycznego paska do nadgarstka.
• Kompatybilność optyczna:Użyj nadajników optycznych SFP28 lub kabli bezpośredniego podłączenia (DAC), które są kwalifikowane do stosowania z adapterami ConnectX-6 Lx.
