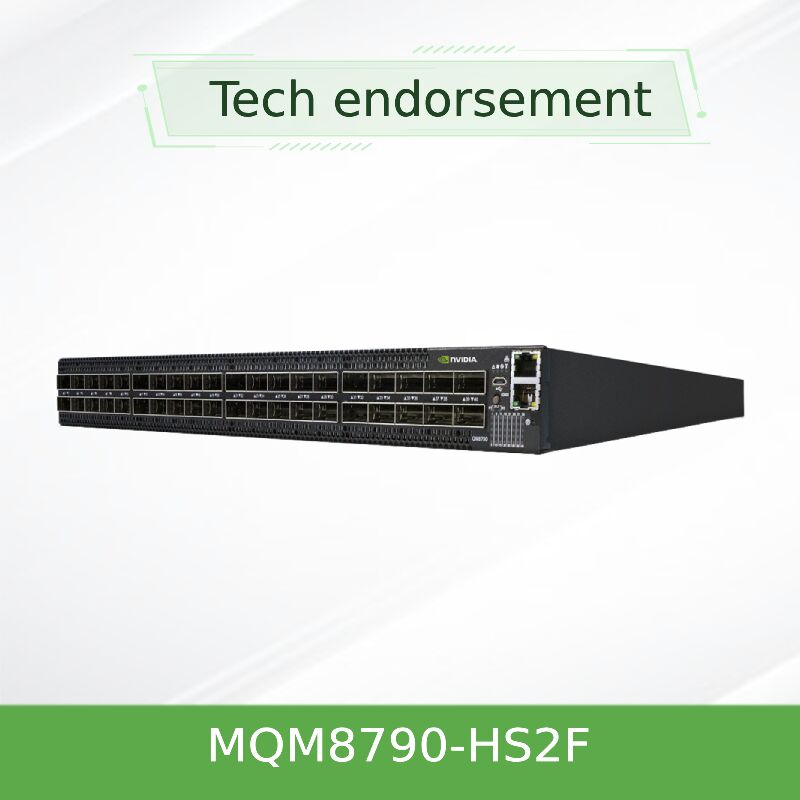

Przełącznik NVIDIA Quantum MQM8790-HS2F 200G InfiniBand 40-portowy niezarządzany 200Gb/s Alternatywa dla Mellanox

NVIDIA Quantum MQM8790-HS2F 200Gb/s InfiniBand Smart Switch

Przyspieszenie HPC, AI,i infrastruktury chmurowe z 40-portowym przełącznikiem 200G nieblokującym, który integruje przetwarzanie w sieci i podwójną gęstość 100G splitingu, zaprojektowany dla maksymalnej przepustowości i minimalnego opóźnienia.

• 40 portów QSFP56 działających z prędkością 200 Gb/s lub podzielonych na 80 x 100 Gb/s
• Pojemność łącznika zbiorczego do 16 Tb/s (bez blokowania)
• Zintegrowana technologia SHARP do przyspieszenia komunikacji zbiorowej
• Niezarządzane SKU (MQM8790-HS2F) z procesorem Broadwell dwucore x86 i obsługą menedżera podsieci w obsłudze do 2000 węzłów
• Przepływ powietrza P2C, 1 + 1 nadmierne źródła zasilania, głębokość standardowa 1U, kompatybilny z ConnectX-6 i adapterami poprzedniej generacji

Charakterystyka

• Tkanina 200G o wysokiej gęstości:40 portów QSFP56, z których każdy dostarcza 200 Gb/s z pełną szerokością pasma dwukierunkowego.
• Elastyczność rozdziału portu:Konwertuj każdy port 200G w dwa niezależne porty 100G, idealne do wdrożeń ToR o podwójnej gęstości.
• Technologia NVIDIA SHARP:Komputery sieciowe oparte na sprzęcie, które rozładowują i przyspieszają kolektywy MPI, NCCL i SHMEM.
• Wsparcie dla zaawansowanej architektury:Fat Tree, DragonFly+, wielowymiarowy Torus, i adaptacyjna trasa dla tkanin wolnych od zatłoczenia.
• Projekt energooszczędny:80 PLUS Złota certyfikacja, skale mocy z wykorzystaniem portu, zgodne z RoHS.

Technologia i normy

Zbudowany na architekturze NVIDIA Quantum InfiniBand, MQM8790-HS2F wykorzystujeProtokół skalowalnej hierarchicznej agregacji i redukcji (SHARP)Wspiera statyczne i adaptacyjne routingi, QoS i kontrolę zatłoczenia.Przełącznik jest w pełni kompatybilny z 200G/100G HDR/HDR100 InfiniBand i wstecz kompatybilny z FDR/EDRSystem zarządzania x86 uruchamia MLNX-OS (wersja niezarządzana opiera się na zewnętrznym systemie UFM lub OpenSM).

Zasada działania: In-Network Computing

W przeciwieństwie do tradycyjnych przełączników, które po prostu przesyłają pakiety, MQM8790-HS2F przetwarza dane podczas przechodzenia przez sieć.urządzenie przenośnikowe gromadzi lub redukuje dane z prędkością przewodu. To eliminuje wiele transmisji punktów końcowych, znacznie obniżając opóźnienie dla szkoleń AI i symulacji HPC. Wbudowany procesor x86 zarządza inicjalizacją tkanki i odkrywaniem topologii,natomiast przyspieszenie danych występuje w dedykowanym krzemu.

Aplikacje i wdrażanie

• Hyperscale AI Clusters:Równoległe szkolenie dużych modeli wymagających niskiego opóźnienia.
• Wykorzystanie urządzeń do obliczeń o wysokiej wydajności (HPC):Symulacje oparte na MPI w zakresie pogody, genomiki i fizyki.
• Dwuwagę na szczycie półki (ToR):Podział portów na 100G dla gęstej łączności z serwerem.
• Chmura i przechowywanie:NVMe-oF w InfiniBand, wysokiej przepustowości backendów pamięci masowej.
• Badania i edukacja:Rdzeń kampusowych centrów superkomputerów.

Specyfikacje techniczne i opcje zamówienia

Uwaga: Wszystkie modele zawierają procesor Broadwell o podwójnym rdzeniu x86, pamięć 8GB, 1x RJ45, 1x konsola, 1x mikro USB. Waga z 2 jednostkami zasilania: ~ 12,48 kg. Kable: QSFP56 pasywny / miedziany / aktywny optyczny.

Zalety i cechy odróżniające

• W porównaniu z tradycyjnymi przełącznikami 100G:Natywne porty 200G oraz podział portów zapewniają podwójną liczbę radixów, zmniejszając poziomy sieci i obniżając CAPEX.
• Zintegrowany SHARP:W przeciwieństwie do standardowych przełączników, MQM8790-HS2F przyspiesza zbiórki w sprzęcie, skracając czas zakończenia pracy nawet o 10 razy.
• Energooszczędne i przestrzeń:1U form factor o przepustowości do 16Tb/s zużywa mniej energii na Gb niż konkurencyjne rozwiązania; certyfikowany ENERGY STAR.

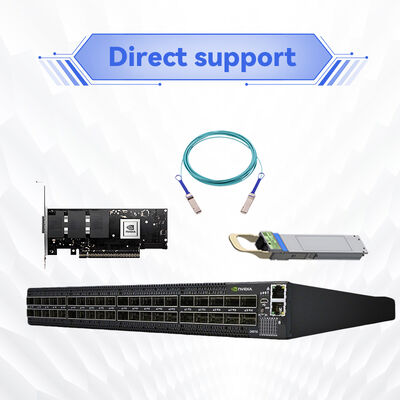

• Kompatybilność z przeszłością ekosystemów:Bezproblemowa obsługa z kartami sieciowymi ConnectX-4/5/6 i istniejącym okablowaniem.

Usługi i wsparcie

Zapewniamy kompleksowe wsparcie przed i po sprzedaży: 24/7 konsultacje techniczne, obsługa gwarancji RMA i koordynacja rozwiązywania problemów na miejscu.sprawdzanie zgodności oprogramowania układowegoWszystkie urządzenia posiadają minimalną gwarancję 1 roku (rozszerzalną).

Często zadawane pytania (FAQ)

P: Czy MQM8790-HS2F jest kompatybilny ze standardowymi kartami sieciowymi, takimi jak Mellanox ConnectX-6?

A:Tak, jest on w pełni kompatybilny z kartami sieciowymi ConnectX-6 (200G/100G) i poprzednimi generacjami (ConnectX-5, ConnectX-4) w trybie kompatybilnym z przeszłością.używanie z kartą sieciową obsługującą HDR lub HDR100.

P: Czy mogę sterować tym przełącznikiem bez zewnętrznego sterownika?

A:MQM8790-HS2F to niezarządzany przełącznik; zawiera jednak wbudowany menedżer podsieci zdolny do wywołania tkanki do 2000 węzłów.Zaleca się NVIDIA UFM lub OpenSM.

P: Jak technicznie działa podział portu na 100G?

A:Każdy port QSFP56 posiada cztery pasy SerDes. Dzięki konfiguracji portu jako dwóch niezależnych interfejsów 2-pasowych, przełącznik może uruchamiać dwa oddzielne połączenia 100G (za pomocą kabla rozdzielczego).To skutecznie podwaja liczbę portów dla punktów końcowych 100G.

P: Jakie jest typowe zużycie energii przy połowie obciążenia?

A:W przypadku braku użycia 50% zużycia, typowe zużycie energii wynosi około 150-180 W, w zależności od typów kabli i ruchu.

P: W którym kierunku przepływu powietrza działa MQM8790-HS2F?

A:Wariant -HS2F wykorzystuje P2C (port side to cooling fan) przepływ powietrza (przejście powietrza z strony portu i wyjście z strony wentylatora).

Precautions & Compatibility Notes Niezależnie od tego, czy jest ona stosowana, należy ją stosować.

• kierunek przepływu powietrza:Upewnij się, że chłodzenie w regałach odpowiada modelowi przełącznika (P2C dla MQM8790-HS2F, C2P dla -HS2R).

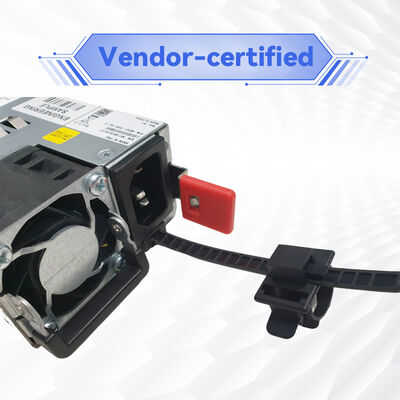

• Zasilanie:Zakres wejścia 100-127V lub 200-240V AC. Użyj tylko dostarczonych przewodów zasilania.
• Kablówka:W przypadku operacji 200G należy użyć pasywnej miedzi QSFP56 (do 3m) lub aktywnych modułów optycznych.
• Środowisko pracy:Temperatura 0°C ≈ 40°C, wilgotność 10% ≈ 85% nie kondensująca. Wysokość ≤3200m. EMC zgodne z CE, FCC, VCCI, ICES, RCMS.
• OprogramowanieZawsze sprawdzaj kompatybilność oprogramowania z kartą sieciową i wersją menedżera podsieci.
