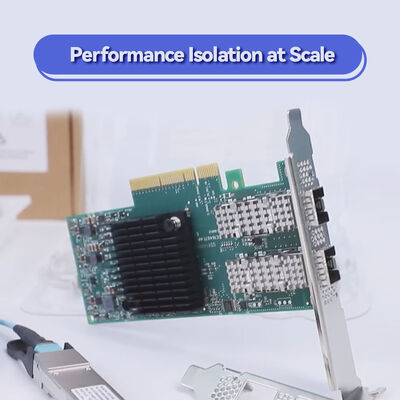

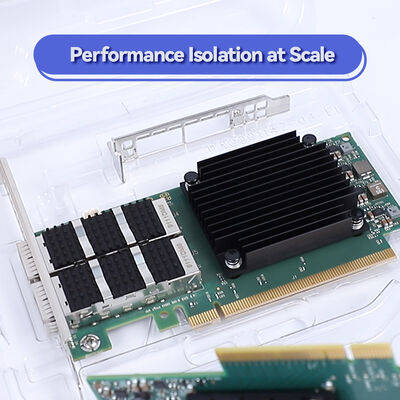

NVIDIA mellanox ConnectX-6 MCX653106A-HDAT Dual-Port 200Gb/s InfiniBand Smart Adapter ¢ PCIe 4.0 x16, In-Network Computing

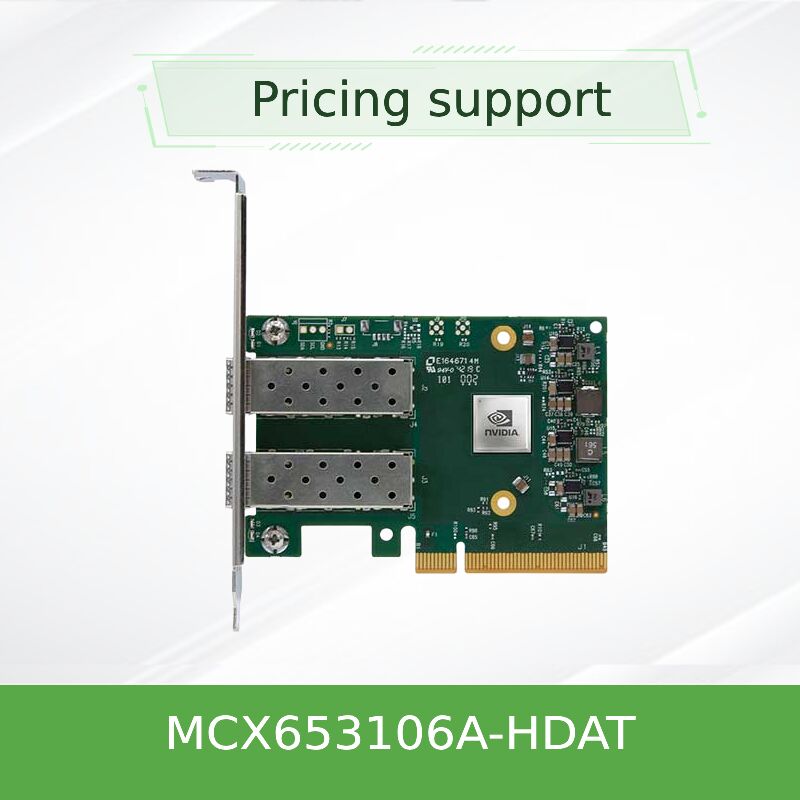

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s dwuportowa karta InfiniBand Smart Adapter

Wiodąca na rynku dwuportowa karta InfiniBand i Ethernet o przepustowości 200 Gb/s z akceleracją obliczeń w sieci, szyfrowaniem na poziomie blokowym i interfejsem hosta PCIe 4.0 x16 dla centrów danych HPC, AI i chmurowych.

• Dwuportowa łączność InfiniBand (HDR) lub 200/100/50/40/25/10GbE o przepustowości 200 Gb/s
• PCIe Gen 4.0 x16 (kompatybilna również z Gen 3.0) | Do 215 milionów wiadomości na sekundę
• Sprzętowe odciążenia: cel/inicjator NVMe-oF, szyfrowanie XTS-AES 256/512-bitowe, dopasowanie tagów MPI
• Obsługa NVIDIA In-Network Computing i GPUDirect RDMA
• Niskoprofilowa karta PCIe typu stand-up, zgodna z RoHS

Charakterystyka

• Przepustowość 200 Gb/s: Dwa porty działające z prędkością do 200 Gb/s InfiniBand (HDR) lub Ethernet z pełną dwukierunkową przepustowością.
• Obliczenia w sieci: Odciążenia operacji zbiorczych (MPI, NCCL, SHMEM) przy użyciu technologii NVIDIA SHARP.
• Szyfrowanie na poziomie blokowym: Sprzętowe szyfrowanie/deszyfrowanie AES-XTS 256/512-bitowe bez obciążenia procesora; zgodne z FIPS.
• Odciążenia NVMe-oF: Odciążenia celu i inicjatora dla NVMe over Fabrics, zmniejszające wykorzystanie procesora.
• Zaawansowana wirtualizacja: SR-IOV do 1K VFs, akceleracja ASAP² dla OVS i przełączania wirtualnego.

Technologia i standardy

MCX653106A-HDAT integruje silniki NVIDIA In-Network Computing (SHARP), RDMA (IBTA 1.3), RoCE i NVMe-oF. Obsługuje PCIe Gen 4.0 (32 linie jako 2x16), PAM4 i NRZ SerDes oraz zaawansowane funkcje, takie jak Dynamically Connected Transport (DCT), On-Demand Paging (ODP) i Adaptive Routing. Odciążenia nakładkowe dla VXLAN, NVGRE, Geneve są akcelerowane sprzętowo. Zgodność ze specyfikacjami IEEE 802.3bj, 802.3bm, 802.3by i InfiniBand Trade Association.

Zasada działania: Inteligentna architektura odciążania

ConnectX-6 odciąża zadania komunikacyjne i związane z przechowywaniem danych z procesora hosta na sprzęt karty. W przypadku operacji zbiorczych MPI karta przetwarza dane w locie za pomocą SHARP, zmniejszając ruch na punktach końcowych. W przypadku przechowywania danych polecenia NVMe-oF są przetwarzane bezpośrednio na karcie, zwalniając rdzenie procesora. Szyfrowanie/deszyfrowanie blokowe odbywa się w linii przy prędkości sieciowej. Rezultatem jest niższe opóźnienie, wyższa liczba wiadomości (215 Mpps) i lepsza skalowalność aplikacji.

Aplikacje i wdrożenie

• Klastry HPC: Symulacje oparte na MPI wymagające niskich opóźnień i dużej liczby wiadomości.
• Szkolenie AI: Klastry NVIDIA GPU z GPUDirect RDMA i operacjami zbiorczymi NCCL.
• Przechowywanie danych NVMe-oF: Odciążenie celu/inicjatora dla wysokowydajnego dostępu do pamięci masowej NVMe.
• Wirtualizowane centra danych: SR-IOV i ASAP² do odciążania OVS w NFV i chmurze.
• Serwery wielogniazdowe: Konfiguracje Socket Direct w celu ominięcia wąskich gardeł QPI/UPI.

Specyfikacje techniczne i opcje zamawiania

Uwaga: MCX653106A-HAT obsługuje InfiniBand 200 Gb/s (HDR) i Ethernet 200/100/50/25/10 GbE. Wymiary: 167,65 mm x 68,90 mm (bez wspornika). Zawiera wysoki wspornik (akcesorium z krótkim wspornikiem). Zużycie energii < 15 W typowo.

Zalety i wyróżniki

• w porównaniu do poprzedniej generacji (ConnectX-5): Podwojona przepustowość (200 Gb/s w porównaniu do 100 Gb/s), zintegrowane SHARP do obliczeń w sieci i szyfrowanie na poziomie blokowym.
• w porównaniu do konkurencyjnych kart sieciowych: Prawdziwe sprzętowe odciążenie dla NVMe-oF i operacji zbiorczych MPI — nie tylko odciążenia bezstanowe.
• Opcja Socket Direct: Dostępna dla serwerów wielogniazdowych w celu wyeliminowania wąskich gardeł UPI/QPI.
• Zgodność z FIPS: Sprzętowe szyfrowanie spełnia rządowe standardy bezpieczeństwa.

Serwis i wsparcie

Oferujemy całodobowe konsultacje techniczne, usługi RMA i wsparcie integracyjne dla kart ConnectX-6. Każda karta objęta jest roczną gwarancją (z możliwością przedłużenia). Nasz zespół zapewnia walidację sterowników dla głównych dystrybucji Linuksa, Windows i VMware. Dostępna jest pomoc w konfiguracji przed sprzedażą dla projektowania sieci InfiniBand.

Najczęściej zadawane pytania (FAQ)

P: Czy MCX653106A-HDAT jest kompatybilny ze przełącznikami Quantum 200 Gb/s?

O: Tak, jest w pełni interoperacyjny z przełącznikami NVIDIA Quantum QM8700/QM8790 i przełącznikami Quantum-2 przy użyciu trybu HDR lub NDR z odpowiednimi kablami.

P: Czy ta karta może być używana zarówno do Ethernetu, jak i InfiniBand?

O: Tak, obsługuje oba protokoły InfiniBand i Ethernet. Oprogramowanie układowe automatycznie wykrywa typ przełącznika i konfiguruje odpowiedni tryb.

P: Czy obsługuje RoCE (RDMA over Converged Ethernet)?

O: Tak, ConnectX-6 w pełni obsługuje RoCE, zapewniając niskie opóźnienia RDMA w środowiskach Ethernet.

P: Jaka jest maksymalna liczba wiadomości na sekundę?

O: Karta zapewnia do 215 milionów wiadomości na sekundę, co jest idealne dla obciążeń HPC z małymi pakietami.

P: Czy karta jest kompatybilna ze slotami PCIe Gen 3.0?

O: Tak, jest wstecznie kompatybilna z PCIe Gen 3.0 (x16), chociaż przepustowość będzie ograniczona do ~100 Gb/s na port ze względu na ograniczenia Gen 3.

Środki ostrożności i uwagi dotyczące kompatybilności

• Wymagania dotyczące slotu PCIe: Aby uzyskać pełną wydajność 200 Gb/s, zainstaluj w slocie PCIe Gen 4.0 x16. Slot Gen 3.0 ograniczy przepustowość.
• Chłodzenie: Zapewnij odpowiedni przepływ powietrza w obudowie serwera; chłodzenie pasywne wymaga minimum 200 LFM.

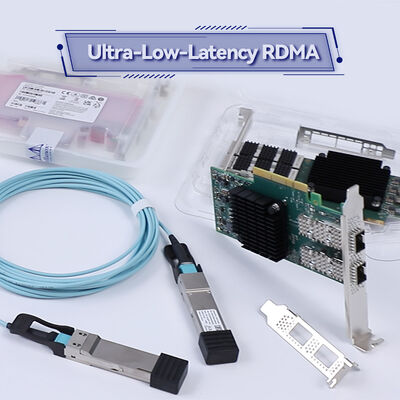

• Okablowanie: Używaj modułów QSFP56 miedzianych pasywnych/aktywnych lub optycznych o przepustowości 200 Gb/s (HDR).
• Obsługa sterowników: Używaj najnowszego NVIDIA MLNX_OFED dla Linuksa lub WinOF-2 dla Windows.
• Temperatura pracy: 0°C do 70°C; przechowywać w temperaturze od -40°C do 85°C.
