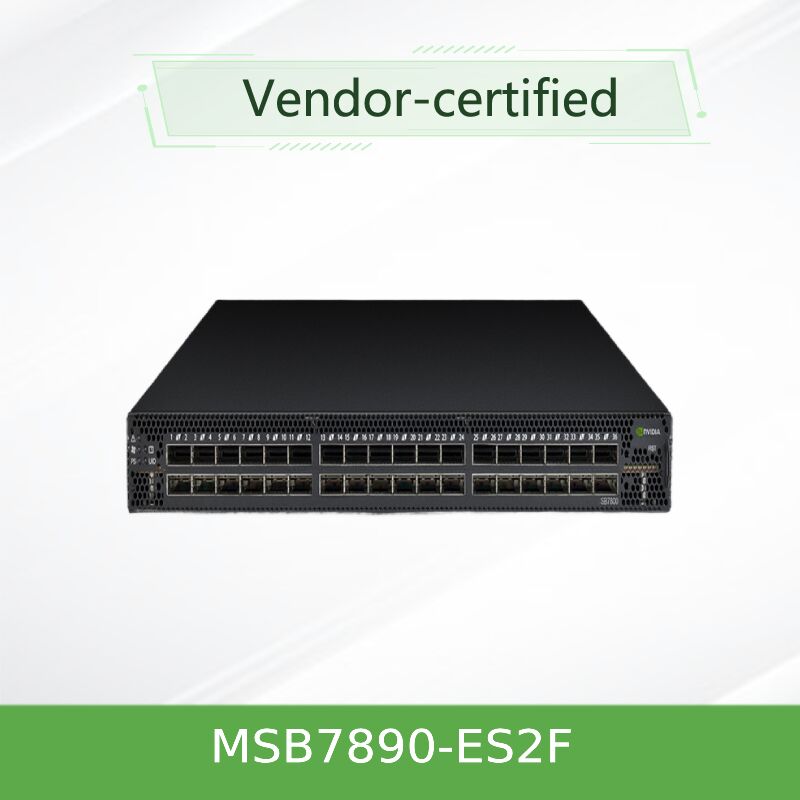

Przełącznik InfiniBand NVIDIA Mellanox MSB7890-ES2F 100G, 36-portowy, 7.2Tb/s, niezarządzany, z przepływem powietrza P2C, gotowy na UFM
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MSB7890-ES2F |
| Dokument: | MSB7800 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Aplikacja: | Serwer | Stan: | Nowe i oryginalne |
|---|---|---|---|
| Słowo kluczowe: | MSB7890-ES2F przełącznik sieciowy Mellanox | Konfiguracja portu: | 36 x QSFP28 (100 GB/s EDR INFINIBAND) |
| Łączna przepustowość: | 7.2 TB/s | Przełączanie opóźnień: | 90 nanosekund |
| Podkreślić: | Niezarządzany przełącznik InfiniBand 100G,36-portowy przełącznik sieciowy Mellanox,Przełącznik InfiniBand 7.2Tb/s z przepływem powietrza P2C |
||
opis produktu
Wysokiej wydajności konfiguracja stała 100Gb/s InfiniBand smart switch dostarczający 36 portów 100Gb/s z przepustowością 7,2 Tb/s, akceleracja obliczeniowa w sieci SHARPTM,i ultra-niskiej opóźnienia ‡ zaprojektowane do scentralizowanego zarządzania tkaninami za pośrednictwem NVIDIA UFMTM w dużych komputerach HPC, sztucznej inteligencji i centrów danych przedsiębiorstw.
NVIDIA Mellanox MSB7890-ES2F to niezarządzany inteligentny przełącznik InfiniBand 100Gb/s zaprojektowany do rozmieszczania dużych centrów danych wymagających scentralizowanego zarządzania tkaninami.Część serii NVIDIA SB7800, przełącznik ten zapewnia 36 portów QSFP28 pracujących z prędkością 100Gb/s na port, z łącznym przepustowością nieblokowaną 7,2 Tb/s i ultra-niskim opóźnieniem w porcie.MSB7890‐ES2F jest zoptymalizowany do zarządzania zewnętrznego za pośrednictwem NVIDIA Unified Fabric Manager (UFMTM), umożliwiając operatorom centrów danych efektywne dostarczanie, monitorowanie, rozwiązywanie problemów i utrzymywanie nowoczesnych tkanin centrów danych na skalę.
MSB7890‐ES2F posiada ten sam wysokiej wydajności sprzęt, co zarządzane serii SB7800, w tym wbudowany dual-core x86 procesor do zarządzania sprzętem przełącznika (przybudowa, zasilanie,Fani) opierając się na zewnętrznych menedżerach podsieci do orkiestracji tkanin. Dzięki obsłudze technologii komputerowej sieciowej NVIDIA SHARPTM przełącznik odbiera zbiorowe operacje z procesorów do tkanki sieciowej, dramatycznie przyspieszając obciążenia MPI i głębokiego uczenia się.Wariant MSB7890-ES2F posiada przepływ powietrza P2C (port-to-power), dzięki czemu nadaje się do architektury chłodzenia centrów danych, w których zimne powietrze jest dostarczane z strony portu.
- 100 Gb/s InfiniBand na port36 portów QSFP28 zapewniających pełną szerokość pasma dwukierunkowego z architekturą nieblokowaną.
- 7.2 Tb/s łączna przepustowość¢ Pojemność przełączania o wysokiej gęstości w kompaktowym czynniku kształtu 1U.
- Niezarządzane SKU do kontroli zewnętrznejOptymalizowany do scentralizowanego zarządzania za pośrednictwem platformy NVIDIA UFMTM; idealny do dużych tkanin wymagających zunifikowanej orkiestracji.
- Przyspieszenie obliczeń w sieciTechnologia NVIDIA SHARPTM zwalnia zbiorowe operacje z procesorów na tkankę przełącznika, skracając czas działania MPI i uwalniając cenne zasoby procesora.
- UFM gotowyBezproblemowa integracja z NVIDIA Unified Fabric Manager dla zaawansowanej telemetrii, analizy predykcyjnej i zautomatyzowanej orkiestracji tkanin na setkach lub tysiącach przełączników.
- Komponenty zbędne i wymienialne na gorąco1+1 nadmierne źródła zasilania z certyfikatem 80 Plus Gold oraz moduły wentylatorów do wymiany na gorąco dla maksymalnej dostępności.
- Projektowanie energooszczędne ATIS ważone zużycie energii tak niskie jak 122 W w przypadku całkowicie zajętego systemu; dynamiczne skalowanie mocy zmniejsza zużycie, gdy porty nie są w pełni wykorzystane.
- Elastyczne opcje chłodzenia konfiguracja przepływu powietrza P2C (port-to-power) (MSB7890-ES2F) z chłodzeniem z przodu na tył.
- Kompatybilne z przeszłością¢ Bezproblemowa interoperacyjność z poprzednimi prędkościami InfiniBand (EDR, FDR, QDR).
Wysokiej wydajności obliczeń i obciążenia robocze sztucznej inteligencji wymagają inteligentnych rozwiązań wzajemnych połączeń w celu osiągnięcia maksymalnej wydajności aplikacji.Technologia NVIDIA SHARPTM (Scalable Hierarchical Aggregation and Reduction Protocol) jest wbudowana bezpośrednio w silikon przełącznika, umożliwiając obliczenia w sieci, które przesyłają zbiorowe operacje z procesora do sieci switcha.drastyczne skrócenie czasu operacji MPI i zmniejszenie ilości danych przechodzących przez sieć.
Dzięki przyspieszeniu komunikacji zbiorowej, takiej jak all-reduce, barrier i broadcast, technologia SHARPTM zapewnia zwiększenie wydajności w ramach głębokiego uczenia się (NCCL,TensorFlowDodatkowe korzyści obejmują uwolnienie cennych zasobów CPU do obliczeń, a nie zużycie ich do przetwarzania komunikacji,w wyniku większej łącznej przepustowości aplikacji, bez konieczności zarządzania wbudowanymi przełącznikami.
- Duże klastry AI i MLSystemy oparte na procesorach graficznych wymagające scentralizowanego zarządzania tkaninami i telemetrii na setkach lub tysiącach węzłów z orkiestrą UFM.
- Ośrodki danych hiperskałowe¢ Fat-tree, DragonFly+ i wielowymiarowe topologie torusów zarządzane za pośrednictwem UFM w celu uzyskania maksymalnej wydajności i jednolitej kontroli.
- Wysokiej wydajności obliczeniowej (HPC)Laboratoria badawcze, laboratoria krajowe i uniwersytety, w których zewnętrzni menedżerowie tkanin zapewniają zwiększone możliwości monitorowania i automatyzacji.
- Dostawcy usług Enterprise & CloudŚrodowiska wymagające jednolitej płaszczyzny sterowania w wielu przełącznikach z zaawansowaną telemetrią i analizą predykcyjną.
- Systemy zarządzania z centralizacją¢ Połączenie liści o wysokiej gęstości 100 Gb/s z widocznością w całej tkaninie i zautomatyzowanym dostarczaniem.
MSB7890-ES2F działa bezproblemowo z adapterami NVIDIA ConnectX‐5, ConnectX‐6 i ConnectX‐7 InfiniBand, a także z rodzinami procesorów DPU BlueField.Jest kompatybilny z poprzednimi prędkościami InfiniBand (EDR), FDR, QDR), zapewniając ochronę inwestycji i płynną migrację. W pełni interoperacyjny z innymi przełącznikami serii NVIDIA SB7800 i Quantum.przełącznik jest zaprojektowany do sterowania za pośrednictwem platformy NVIDIA Unified Fabric Manager (UFM), który zapewnia kompleksowe dostarczanie tkanin, monitorowanie i przewidywane rozwiązywanie problemów lub może być zarządzany przez dowolny zgodny ze standardami InfiniBand Subnet Manager (OpenSM itp.).Wsparcie dla systemu operacyjnego obejmuje wszystkie główne dystrybucje Linux (RHEL), Ubuntu, Rocky Linux, SuSE) i Windows Server z InfiniBand stack.
| Parametry | Szczegóły |
|---|---|
| Numer modelu | MSB7890-ES2F |
| Porty i prędkość | 36 portów QSFP28; 100 Gb/s na port |
| łączna przepustowość | 7.2 Tb/s bez blokowania |
| Zmiana opóźnienia | Ultra-niskie (typowe poniżej 130 ns) |
| Zarządzanie | Niezarządzany |

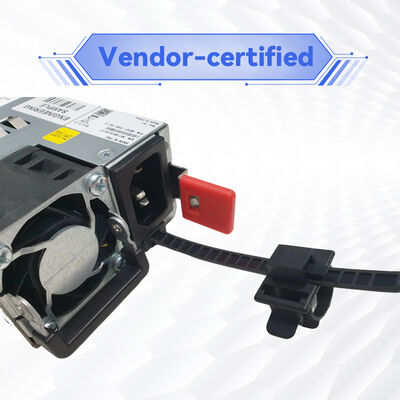

| Zasilanie | 1+1 redundant hot-swappable, 100‐127VAC / 200‐240VAC, 80 Plus Gold, certyfikowany ENERGY STAR |
| Chłodzenie | Wentylatory do wymiany na gorąco; przepływ powietrza P2C (port-to-power) MSB7890-ES2F |
| Zarządzanie portami | 1x RJ45, 1x RS232 (konsola), 1x USB |
| Wymiary (HxWxD) | 1.7 x 16.85 x 27.0 cali (43.6 x 433.2 x 590.6 mm), 1U |
| Waga | 110,978 kg (26,4 funtów) |
| Temperatura pracy | 0°C do 45°C |
| Certyfikaty | Wymagania w zakresie ochrony środowiska |
| Gwarancja | 1 rok ograniczonej gwarancji sprzętowej (dostępne opcje rozszerzalne) |
| Numer części do zamówienia (OPN) | Opis | Przepływ powietrza | Zarządzanie |
|---|---|---|---|
| MSB7890-ES2F | 100Gb/s przełącznik InfiniBand 1U, 36 portów QSFP28, podwójny zasilacz prądu przemiennego, standardowa głębokość, przepływ powietrza P2C, zestaw kolejowy | P2C (Port to Power) | Niezarządzane (przygotowane do UFM) |
| MSB7890-ES2R | Podobnie jak powyżej z przepływem powietrza C2P (moc do portu) | C2P (Power to Port) | Niezarządzane (przygotowane do UFM) |
| MSB7800-ES2F | Zarządzany wariant, przepływ powietrza P2C, obsługa podsieci pokładowej, MLNX-OS | P2C | Zarządzane (MLNX-OS) |
| MSB7800-ES2R | Zarządzany wariant, przepływ powietrza C2P, obsługa podsieci pokładowej, MLNX-OS | C2P | Zarządzane (MLNX-OS) |
| MSB7880-ES2F | Router InfiniBand 100Gb/s, przepływ powietrza P2C, funkcjonalność bramki | P2C | Zarządzane |
| MSB7880-ES2R | Router InfiniBand 100Gb/s, przepływ powietrza C2P, funkcjonalność bramki | C2P | Zarządzane |
W przypadku zastosowań na dużą skalę wymagających scentralizowanego zarządzania tkaninami za pośrednictwem UFM idealnym wyborem jest MSB7890-ES2F (przejście powietrza P2C).Waryanty zarządzane (MSB7800) nadają się do mniejszych klastrów lub samodzielnych wdrożeń wymagających obsługi przez obsługę podsieci na pokładzie.
- Centralizowane zarządzanie tkaninamiWykorzystanie NVIDIA UFM dla zunifikowanej widoczności, automatyzacji i analizy predykcyjnej w całej strukturze
- Wyższy ROIWysoka gęstość portów w 1U zmniejsza liczbę przełączników i złożoność kabli, zmniejszając wydatki inwestycyjne.
- Energooszczędne najwyższa w branży efektywność energetyczna (typowo 122 W) z zastosowaniem mierzeń ważonych ATIS; dynamiczne skalowanie mocy zmniejsza koszty eksploatacji.
- Akceleracja SHARPTMDo 10 razy szybsza komunikacja zbiorowa bez zużycia cykli CPU hosta, maksymalnie zwiększając wykorzystanie obliczeń.
- Zmniejszenie złożoności IT w skali¢ Zjednoczone płaszczyzno zarządzania na setkach lub tysiącach przełączników upraszcza działania i zmniejsza koszty administracyjne.
- Zwiększona telemetria i analizaZintegrowanie UFM zapewnia telemetrię sieci w czasie rzeczywistym, przewidywane rozwiązywanie problemów i inteligencję cybernetyczną opartą na sztucznej inteligencji.
- Ochrona inwestycji¢ Kompatybilny z poprzednimi generacjami InfiniBand, chroniąc istniejące inwestycje w infrastrukturę.
Starsurge Group świadczy usługi end-to-end lifecycle dla przełączników NVIDIA Mellanox, w tym doradztwo w zakresie architektury przedsprzedażowej, testowanie dowodu koncepcji i globalną logistykę.Nasz doświadczony zespół oferuje zdalne rozwiązywanie problemówW przypadku wdrożeń UFM oferujemy profesjonalne usługi konfiguracji platformy, integracji i szkoleń.Opcje przedłużenia gwarancji i wsparcie priorytetowe 24x7 dostępne na życzenieWielojęzyczne wsparcie dla regionów EMEA, Ameryki i APAC zapewnia szybką reakcję na wdrożenia o krytycznym znaczeniu.
- Upewnij się, że temperatura pracy otoczenia utrzymuje się w zakresie od 0°C do 45°C; utrzymuj odpowiednią wentylację stoiska.
- Używać wyłącznie kwalifikowanych przewodów optycznych QSFP28 lub kabli DAC wymienionych w przewodniku NVIDIA do zgodności.
- Kierunek przepływu powietrza: MSB7890-ES2F wykorzystuje P2C (port-to-power)
- Zasilanie musi być podłączone do odpowiedniego napięcia przemiennego (100-240 VAC) z uziemieniem.
- W celu inicjalizacji i zarządzania tkanką należy wdrożyć zewnętrzny menedżer podsieci (UFM, OpenSM lub inny).
- Pozwolić na odpowiednią wolność dla przedniego i tylnego przepływu powietrza (zalecane minimum 6 cali).
- Waga około 12 kg ¢ użyć odpowiedniego podnoszenia mechanicznego do montażu na stojaku.
Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracyjnych.Firma obsługuje klientów na całym świecie z produktami, w tym przełącznikami sieciowymiStarsurge wspiera branże takie jak rząd, opieka zdrowotna,produkcja, edukacji, finansów i przedsiębiorczości.
Starsurge koncentruje się na niezawodnej jakości, szybkiej obsłudze i dostosowanych rozwiązaniach.rozwój oprogramowania na zamówienie, a także wielojęzyczne wsparcie ̇ pomaga klientom w budowaniu efektywnej, skalowalnej i niezawodnej infrastruktury sieciowej.

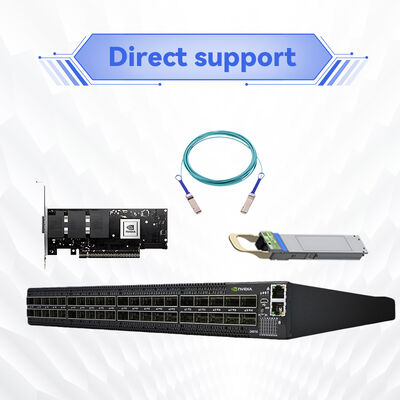

| Składnik | Wspierane modele / typy |
|---|---|
| Adaptory | NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kable i optyka | QSFP28 DAC (pasywny do 3m, aktywny do 5m), AOC, nadajniki optyczne (SR4, LR4, ER4) |
| Systemy operacyjne | Linux (RHEL 7/8/9, Ubuntu 18.04/20.04/22.04, Rocky Linux, SuSE), Windows Server 2016/2019/2022 z InfiniBand stack |
| Platformy zarządzania | NVIDIA UFM, OpenSM, inne subnet managery zgodne ze standardami |
| Wsparcie topologii | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly, Clos |
- Potwierdzenie kierunku przepływu powietrza: MSB7890-ES2F wykorzystuje P2C (port-to-power)
- Zweryfikuj typ kabla: QSFP28 DAC lub nadajniki optyczne na podstawie wymagań dotyczących odległości.
- Sprawdź wejście zasilania: podwójne redundantne prądy prądowe z złączami C13/C14.
- Upewnij się, że głębokość półki wynosi 27 cali (standardowa głębokość).
- Plan dla zewnętrznego menedżera podsieci: licencja UFM lub wdrożenie OpenSM wymagane do obsługi tkaniny.
- Zweryfikować wymagania dotyczące licencjonowania oprogramowania UFM, jeśli potrzebne są zaawansowane funkcje telemetryczne i analityczne.
- Potwierdź obsługę SHARPTM w stosie aplikacji (NCCL, OpenMPI z wtyczką SHARP).
