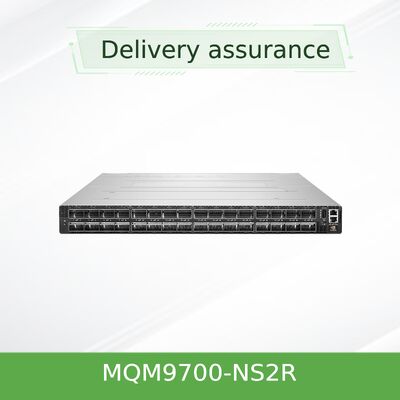

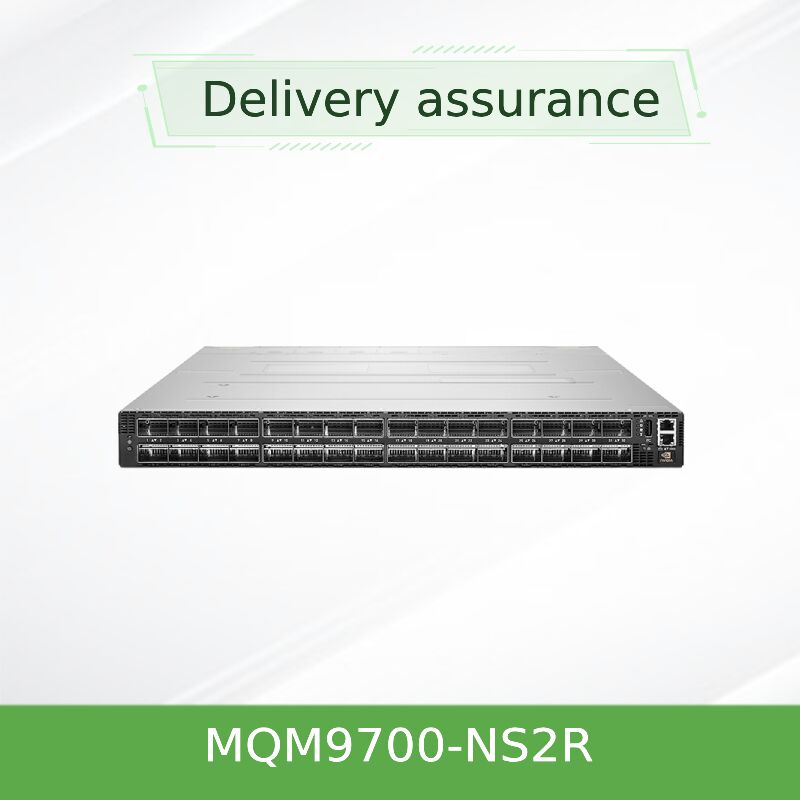

MQM9700-NS2R 400G NDR InfiniBand Smart Switch – 64 portów On-Board Subnet Manager C2P Airflow
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Dokument: | MQM9700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MQM9700-NS2R (920-9B210-00RN-0M2) | szybkość transmisji: | 400G |
|---|---|---|---|
| Porty: | 64 | Technologia: | Infiniband |
| Maksymalna prędkość: | Ndr | Pakiet Transportowy: | uszczelka |
opis produktu
MQM9700-NS2R dostarcza 64 nieblokowane porty 400Gb/s InfiniBand w kompaktowym podwoziu 1U,wyposażone w zintegrowany pokładowy menedżer podsieci do 2,000 węzłów, obliczeń w sieci SHARPv3 i odwrotnego przepływu powietrza z łącznika do zasilania (C2P) dla centrów danych wymagających chłodzenia od tyłu do przodu.
Hong Kong Starsurge Group prezentuje NVIDIA Quantum-2 MQM9700-NS2R, wydajny, w pełni zarządzany przełącznik InfiniBand o prędkości 400Gb/s z odwrotnym przepływem powietrza.Jako część serii QM9700, przełącznik ten zapewnia 32 porty OSFP obsługujące połączenia 64×400Gb/s (lub do 128 portów przy prędkości 200Gb/s za pośrednictwem technologii port-split).2 terabity na sekundę dwukierunkowa przepustowość i ponad 66.5 miliardów pakietów na sekundę, MQM9700-NS2R obejmuje wbudowany Menedżer Podsieci, który umożliwia proste połączenie do 2000 węzłów,co czyni ją idealną dla instytucji badawczych, finansów, produkcji i klastrów sztucznej inteligencji przedsiębiorstw wymagających niskiego opóźnienia, bez strat tkaniny i uproszczonego zarządzania.
- Bezprecedensowa gęstość portów:64 porty 400Gb/s NDR InfiniBand w 1U, architektura bezblokowania.
- Tryb podwójnej gęstości 200 Gb/s:Wspiera do 128 portów o prędkości 200 Gb/s przy użyciu technologii NVIDIA port-split, zmniejszając TCO dla topologii leaf-spine.
- Zintegrowane zarządzanie podsiecią:Na pokładzie Subnet Manager zarządza do 2000 węzłów; dostępne za pośrednictwem interfejsów CLI, WebUI, SNMP lub JSON.
- Komputery sieciowe:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) zapewnia 32 razy większe przyspieszenie AI w porównaniu z poprzednią generacją.
- Zaawansowane usługi tkanin:RDMA, adaptacyjna trasa, kontrola zatłoczenia, ulepszone mapowanie VL i zdolności sieci do samoodwracania.
- Odwrotny przepływ powietrza (C2P):Kierunek przepływu powietrza z łącznika do zasilania idealny dla układów centrów danych z zimnym korytarzem po stronie portu.
- Redundancja i niezawodność:1 + 1 nadmierne zasilanie na gorąco, jednostki wentylatorów.
- Kompatybilny z przeszłością:Wspiera poprzednie generacje InfiniBand (HDR, EDR, FDR).
Zbudowany na NVIDIA Quantum-2 ASIC, MQM9700-NS2R wykorzystuje najnowocześniejszą technologię 400Gb/s SerDes.dostosowanie trasy w celu uniknięcia punktów gorących tkanin, oraz NVIDIA SHARPv3 dla redukcji w sieci, dramatycznie przyspieszając zbiorowe operacje w ramach MPI i AI.zapewnienie pełnego zarządzania podwoziem za pośrednictwem wielu interfejsów (CLI), WebUI, SNMP, JSON), zmniejszając złożoność operacyjną i umożliwiając szybkie wdrożenie.
Dzięki wsparciu dla wielu topologii, w tym Fat Tree, SlimFly, DragonFly + i wielowymiarowego Torusa, MQM9700-NS2R umożliwia architektom budowę opłacalną.sieci o wysokiej odporności dla superkomputerów nowej generacji przy jednoczesnym utrzymaniu prostego zarządzania.
- Klustery sztucznej inteligencji i uczenia maszynowego:Szybkie połączenia GPU do szkolenia dużych modeli językowych i wnioskowania z zintegrowanym zarządzaniem podsieciami.
- Wykorzystanie urządzeń do obliczeń o wysokiej wydajności (HPC):Symulacje badawcze, modelowanie pogody, genomię i kwantowe komputery laboratoryjne wymagające samorehabilitacji tkanin.
- Centrum danych hiperskałowe:Architektura kręgosłupa z dużym ruchem wschód-zachód i kompatybilnością z odwrotnym przepływem powietrza.
- Enterprise Cloud & Finance:Systemy handlowe o niskim opóźnieniu i analityka w czasie rzeczywistym, w których zarządzanie jest proste.
- Rząd i edukacja:Krajowe laboratoria, uniwersyteckie centra superkomputerów wymagające deterministycznej wydajności i łatwej konfiguracji.

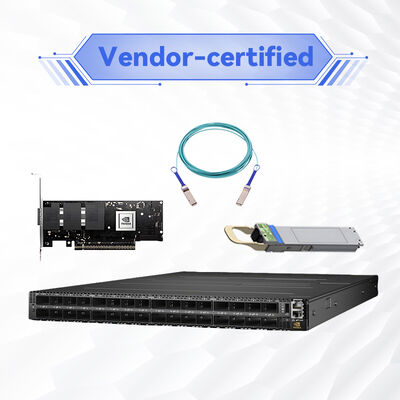

Całkowicie kompatybilny z ekosystemem NVIDIA InfiniBand: adaptery ConnectX-6/7, kable LinkX i przełączniki serii Quantum-2.Wspiera główne dystrybucje Linux (RHEL), Ubuntu, Rocky Linux) i Windows Server z odpowiednimi sterownikami.
| Parametry | Specyfikacja (MQM9700-NS2R) |
|---|---|
| Porty | 32 złącza OSFP obsługujące 64 porty 400Gb/s InfiniBand (NDR) lub 128 portów 200Gb/s |
| łączna przepustowość | 51.2 Tb/s dwukierunkowy, nieblokowany |
| Pojemność przesyłania paczek | Ponad 66,5 miliarda pakietów na sekundę (BPPS) |
| Rodzaj zarządzania | Całkowicie zarządzane za pomocą wbudowanego menedżera podsieci (wspiera do 2000 węzłów) |
| CPU i pamięć | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Zasilanie | 1+1 redundant, hot-swappable, 200-240Vac, 80 Plus Gold, Energy Star certyfikowany |
| Chłodzenie / przepływ powietrza | Odwrotny przepływ powietrza: złącze do zasilania (C2P), jednostki wentylatorów wymienialnych na gorąco |
| Wymiary (HxWxD) | 10,7 cala (43,6 mm) x 17,0 cala (438 mm) x 26,0 cala (660,4 mm) |
| Waga | Około 14,5 kg |
| Temperatura pracy | 0°C do 40°C |
| wilgotność (funkcjonalna) | 10% do 85% niekondensacji |
| Wysokość | Do 3050 m |
| Zgodność z przepisami | Wymagania w zakresie ochrony środowiska |
| Gwarancja | 1 rok standardowy (dostępne opcje rozszerzone) |
| Numer części do zamówienia (OPN) | Opis | Kierunek przepływu powietrza | Zarządzanie |
|---|---|---|---|
| MQM9700-NS2F | 64 porty 400Gb/s, zarządzane | P2C (moc do złącza / do przodu) | Zarządca podsieci pokładowej |
| MQM9700-NS2R | 64 porty 400Gb/s, zarządzane | C2P (podłączacz do zasilania / odwrotny) | Zarządca podsieci pokładowej |
| MQM9790-NS2F | 64 porty 400Gb/s, niezarządzane | P2C (w przyszłości) | Wymagany zewnętrzny menedżer podsieci |
| MQM9790-NS2R | 64 porty 400Gb/s, niezarządzane | C2P (odwrotnie) | Wymagany zewnętrzny menedżer podsieci |
W przypadku przepływu powietrza C2P (połącznik do zasilania) zimne powietrze wchodzi z strony łącznika OSFP i wypuszcza się przez stronę zasilania.MQM9700-NS2R jest idealnym wyborem zarządzanym dla regałów wymagających odwrotnego przepływu powietrza.
- Zintegrowane zarządzanie:Na pokładzie Subnet Manager zmniejsza zależności zewnętrzne, obniża TCO dla klastrów do 2000 węzłów.
- Elastyczność przepływu powietrza:Chłodzenie C2P dopasowuje się do konkretnych konfiguracji korytarza gorąco-zimnego w centrum danych, zwiększając efektywność termiczną.
- Najwyższy radiusz w 1U:Porty 64x 400G minimalizują poziomy przełączników, obniżają opóźnienie i upraszczają okablowanie.
- Energooszczędne:Złoto + zasilanie i inteligentne sterowanie wentylatorem zmniejszają OPEX.
- Przyszła skalowalność:Wsparcie dla SHARPv3 i adaptacyjnego routingu zapewnia ochronę inwestycji dla ram sztucznej inteligencji nowej generacji.
- Łatwe zaopatrzenie:Interfejsy WebUI, CLI, SNMP i JSON umożliwiają automatyzację i szybkie wdrażanie.
Hong Kong Starsurge Group zapewnia wsparcie od końca do końca, w tym doradztwo przedsprzedażne, usługi integracyjne i globalną logistykę.i opcje rozszerzonej gwarancji. W przypadku zamówień wielkości dostarczamy dostosowane okablowanie i walidację konfiguracji. Wielojęzyczne wsparcie dostępne dla regionów APAC, EMEA i Ameryki.
• Upewnij się, że orientacja przepływu powietrza C2P pasuje do stojaku: przejście zimne musi znajdować się po stronie złącza (OSFP).
• W celu utrzymania integralności sygnału i zgodności z przepisami należy używać wyłącznie modułów i kabli optycznych posiadających kwalifikacje NVIDIA.
• Wysokość pracy do 3050 m; temperatura nieprzekracza 40°C.
• W celu wstępnej konfiguracji należy zapewnić dostęp do portów zarządzania (RJ45/USB).
• Niektóre zaawansowane funkcje mogą wymagać licencji na oprogramowanie; skonsultuj się z zespołem sprzedaży Starsurge.
• Specyfikacje nie potwierdzone publicznie przez NVIDIA są oznaczone jako dostarczone
Założona w 2008 roku, Starsurge jest technologicznym dostawcą sprzętu sieciowego, usług IT i rozwiązań integracyjnych.i klientów korporacyjnych na całym świecieStarsurge posiada doświadczony zespół techniczny i sprzedaży, zapewniając dostosowaną infrastrukturę sieciową, w tym rozwiązania IoT, tworzenie niestandardowego oprogramowania i globalną logistykę.Nasze nastawienie na klienta gwarantuje niezawodną jakośćJako autoryzowany partner kanału dla wiodących marek, łączymy najnowocześniejszą technologię z realnym sukcesem wdrożenia.
• Adaptory NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• Przełączniki serii NVIDIA Quantum-2 QM9700/9790
• Kable OSFP LinkX (pasywna miedź do 3 m, aktywna optyczna do 500 m)
• Oprogramowanie: MLNX-OS (na pokładzie), UFM dla lepszego zarządzania
• Systemy operacyjne: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 z Mellanox WinOF-2
• Kompatybilność z subnet manager: OpenSM, UFM, native on-board SM
✓ Zweryfikuj kierunek przepływu powietrza: C2P (połączenie z zasilaczem) pasuje do umieszczenia chłodnego korytarza stojaku.
✓ Wbudowany Menedżer Podsieci jest gotowy do obsługi do 2000 węzłów; większe tkaniny planują zewnętrzne UFM.
✓ Plan kabli: 400G OSFP do OSFP lub podzielony na 2x200G.
✓ Potwierdź wejście mocy: 200-240Vac z nadmierną zasilanie.
✓ W przypadku wielkoskalowych wdrożeń, poproś inżynierów Starsurge o przegląd projektu topologii.
- Whitepaper: "Skalizowanie tkanin sztucznej inteligencji za pomocą przełączników zarządzanych NVIDIA Quantum-2" (dostępne na żądanie)
- Przewodnik wdrożenia: Fat Tree vs DragonFly+ z serią QM9700
- Najlepsze praktyki dotyczące przepływu powietrza: wybór P2C vs C2P dla chłodzenia centrów danych
- Wykaz kompatybilności: NVIDIA Certified OSFP Cables for NDR
