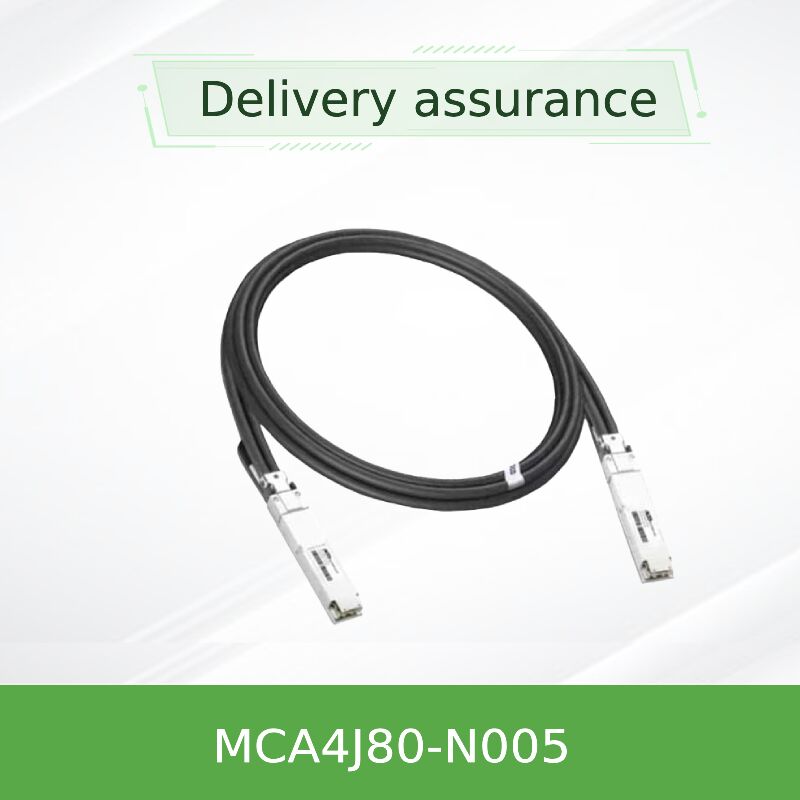

Kabel miedziany aktywny NVIDIA MCA4J80-N005 800 Gb/s Twin-port OSFP do 2x400 Gb/s OSFP InfiniBand (ACC)
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCA4J80-N005 (980-9I602-00N005) |
| Dokument: | MCA4J80-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | Kabel DAC Mellanox | długość kabla: | 5 metrów |
| Nazwa: | MELLANOX DAC CABLE Active Copper Cable IB Twin Port NDR 800 GB/S OSFP 5 metrów MCA4J80-N005 | Słowo kluczowe: | Kabel DAC Mellanox |
opis produktu
NVIDIA MCA4J80-N005 800Gb/s OSFP z dwoma portami do 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Wysokiej gęstości połączenie NDR. 5 metrów zasięgu. Ultra niska opóźnienie. 1,5 W na koniec.
NVIDIA MCA4J80-N005 to kabel miedziany aktywny OSFP o prędkości dwóch portów 800Gb/s zaprojektowany dla środowisk InfiniBand NDR i Ethernet.zapewnia łączną przepustowość 2x400Gb/sZ przewodnikami 26AWG i zoptymalizowaną równowagą,Ten 5m ACC łączy pasywne DAC i optyczne rozwiązania , niskie koszty i solidna integralność sygnału dla wymagających centrów danych.
Przegląd produktu
Seria NVIDIA MCA4J80 dostarcza kable OSFP Active Copper o prędkości 800 Gb/s z dwoma portami dla tkanin NDR InfiniBand i Spectrum‐4 Ethernet nowej generacji.MCA4J80-N005 (5-metrowy wariant) wykorzystuje grubiejsze pary miedzi 26AWG z zintegrowanymi układami ekwalizatora przedpodkreślenia na obu końcach, umożliwiając niezawodną transmisję poza limity pasywnego DAC przy zachowaniu niezwykle niskiego opóźnienia i zużycia energii zaledwie 1,5 W na złącze.Każdy kabel jest ustawiony fabrycznie, aby zmniejszyć hałas sygnału i odbicia, a EEPROM dostarcza pełną identyfikację produktu i dane diagnostyczne do systemu hosta.Seria ACC optymalizuje wydajność przez 3m, 4m i 5m.
Kluczowe cechy
- Łączna przepustowość 800Gb/s¢ OSFP z dwoma portami do 2x400Gb/s OSFP, 8 pasów @ 100G-PAM4 na port.
- 5-metrowy zasięg (26AWG)
- Bardzo niska mocW przypadku kabli optycznych o mocy maksymalnej 1,5 W na koniec, znacznie niższa niż w przypadku kabli aktywnych.
- Wtykacz na gorąco & zgodny z RoHS√ kurtka LSZH, wolna od halogenów i ołowiu.
- Operacja niezależna od protokołu automatycznie konfiguruje się na InfiniBand lub Ethernet w zależności od podłączonego przełącznika.
- Niezawodność sygnału zintegrowany ekwalizator i regulacja długości zmniejszają odbicia i ISI.
- Interfejs zarządzania I2CW przypadku, gdy wprowadzone są nowe standardy, w przypadku gdy wprowadzone są nowe standardy, w przypadku gdy wprowadzone są nowe standardy, w przypadku gdy wprowadzone zostaną nowe standardy, w przypadku gdy wprowadzone zostaną nowe standardy, w przypadku gdy wprowadzone zostaną nowe standardy.
- Temperatura pracy od 0°C do +70°C

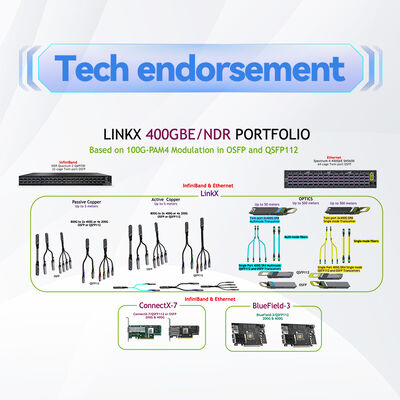

Technologia i projektowanie
MCA4J80-N005 należy do rodziny NVIDIA Active Copper Cable (ACC) - hybrydowej konstrukcji, która łączy pasywne kable miedziane z aktywnymi obwodami wyrównania.ACC zintegrowane IC pre-podkreślenia wyrównania w każdym obudowie złącza, który kompensuje straty wysokiej częstotliwości związane z miedzią na dłuższych długościach.Modulacja 100G-PAM4 na pas maksymalnie zwiększa wydajność widmową, a dwuport OSFP oferuje możliwość przerwania: pojedynczy port 800Gb / s łączy się z dwoma niezależnymi portami 400Gb / s, ułatwiając połączenia ze przełącznikami Quantum‐2 lub systemami DGX H100.Rygorystyczne testy kabli NVIDIA zapewniają trwałość, niska utrata wstawienia i doskonała izolacja krzyżówki.

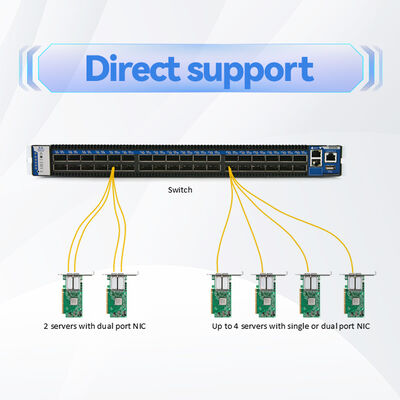

Typowe rozmieszczenia
- Przełącznik InfiniBand Quantum‐2 na przełącznik Quantum‐2 budowanie tkanin NDR niezablokowanych do 5 m między węzłami liści/kręgosłupa.
- Przejście Quantum‐2 na systemy DGX H100 / HGX H100 bezpośrednie łączenie dla klastrów GPU wymagających wysokiej przepustowości i niskiego opóźnienia.
- Przesyłka Ethernet spectrum‐4 do przełącznika lub łączy serwerowychWdrożenia sieci Ethernet o prędkości 800 Gb/s dla sieci backend AI/ML.
- Wysokiej wydajności obliczeniowej (HPC) i rozbiórki pamięci masowej niezawodne połączenia punkt-punkt wewnątrz regałów.
Zgodność
MCA4J80-N005 ACC jest w pełni kompatybilny z przełącznikami NVIDIA Quantum‐2 InfiniBand, przełącznikami Ethernet Spectrum‐4 oraz platformami serwerowymi DGX H100.Działa również z dowolnym standardowym klatkiem OSFP obsługującym tryby 800G NDR lub 2x400G, zgodnie z OSFP MSA Rev. 1.12 i interfejsem zarządzania SFF‐8636. Kabel automatycznie wykrywa protokół łącza (InfiniBand vs Ethernet) na podstawie strony przełącznika,nie wymagające ręcznej konfiguracji. W przypadku starych środowisk 400G lub 200G skontaktuj się z przedstawicielem NVIDIA w celu uzyskania opcji adaptera lub pasywnego DAC.
Matryca zgodności
| Platforma / Rodzina przełącznika | Rodzaj portu | Wspierana prędkość | Kwalifikowana długość |
|---|---|---|---|
| NVIDIA Quantum‐2 QM9700 / QM9790 | OSFP 800G NDR | 800Gb/s (2x400G breakout) | 5m |
| NVIDIA Spectrum‐4 SN5600 / SN5700 | OSFP 800G Ethernet | 800Gb/s | 5m |
| NVIDIA DGX H100 (8-GPU) | OSFP 400G (podwójny port) | 2x400Gb/s na kabel | 3m (płaskie/z płetwami) i 5m |
| Komutatory 800G zewnętrzne (OSFP MSA) | OSFP | 800G / 2x400G | Konsultacja zatwierdzenia |
Specyfikacje techniczne
| Parametry | Specyfikacja (MCA4J80-N005) |
|---|---|
| Nazwa produktu | NVIDIA Active Copper Cable, InfiniBand twin port NDR, do 800Gb/s, OSFP, 5m |
| PN zamówienia | MCA4J80-N005 |
| Wskaźnik danych | 800Gb/s (8 pasów @ 100G-PAM4 na port; łącznie 2x400Gb/s) |
| Rodzaj złącza | OSFP z dwoma portami do 2x OSFP (miedź aktywna) |
| Długość kabla | 5 metrów (tolerancja ± 50 mm dla długości ≥2m) |
| Wskaźnik drutu | 26 AWG, pary 2x8 |
| Średnica zewnętrzna | 80,9 ± 0,03 mm |
| Minimalny promień zakrętu (jednorazowy) | 5x średnica kabla (~44,5 mm) |
| Minimalny promień zakrętu (powtórzony) | 10x średnica kabla (~ 89 mm) |
| Napięcie zasilania | 3.135V 3.465V (3,3V nominalne) |
| Maksymalna moc na koniec | 10,5 W |
| Temperatura obudowy operacyjnej | 0°C do +70°C |
| Temperatura przechowywania | -40°C do +85°C |
| Względna wilgotność (funkcjonująca) | 5% do 85% (nie kondensujące) |
| Charakterystyczna impedancja | 100 Ω nominalne (zakres 90-110 Ω) |
| Zgodność z przepisami | RoHS, REACH, CE, FCC klasa A, UKCA, VCCI, RCM, TUV, CB |
| Materiał do kurtki | LSZH (Low Smoke Zero Halogen) |
| Gotowy do wtykania | Tak, zgodne z OSFP MSA |

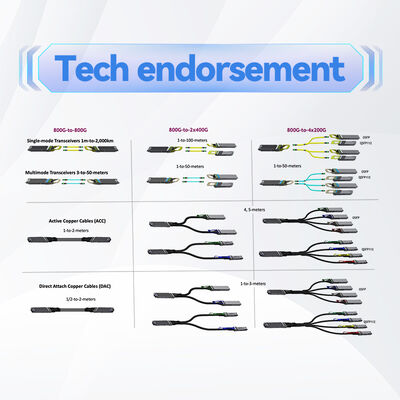

Wskazówka do wyboru MCA4J80 serie
| PN zamówienia | Długość | AWG | Opis / cecha szczególna |
|---|---|---|---|
| MCA4J80-N003 | 3 m | 30 AWG | Standardowy kabl płaski, 800Gb/s ACC |
| MCA4J80-N004 | 4 m | 30 AWG | Rozszerzony zasięg, konstrukcja 30AWG |
| MCA4J80-N005 | 5m | 26 AWG | Większa przepustowość na 5 m, zoptymalizowana do przełączania na przełącznik |
| MCA4J80-N003-FLT | 3 m | 30 AWG | Wariant z płaską górą dla otwarcia DGX H100 |
| MCA4J80-N003-FTF | 3 m | 30 AWG | Płaskie do płetwiste, specjalny mechaniczny czynnik kształtu |

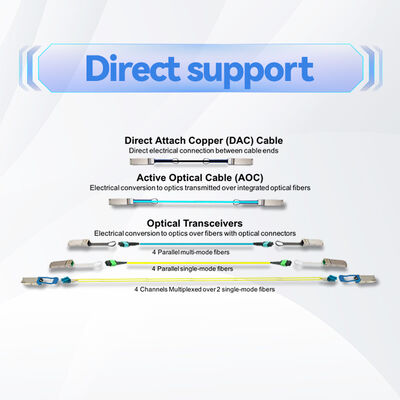

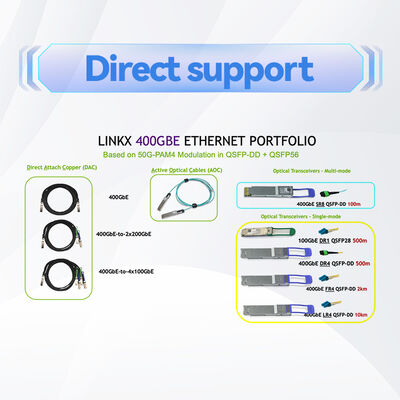

Zalety w stosunku do pasywnych kabli DAC i aktywnych kabli optycznych
- Efektywność kosztowaNiski koszt niż aktywne kable optyczne (AOC), zapewniając jednocześnie dłuższy zasięg niż pasywny DAC.
- Minimalne opóźnienie:/Późnienie poniżej mikrosekundy /ze względu na analogowe wyrównanie, /brak protokołu.
- Wydajność energetyczna:10,5 W na koniec w porównaniu z 3-5 W typowymi dla modułów optycznych.
- Niezawodność:Brak zanieczyszczeń optycznych, wytrzymałość w środowiskach o wysokich wibracjach.
- Uproszczenie wdrażania:Standardowa obsługa miedzi, bez problemów z czyszczeniem i polarnością.
Usługi i wsparcie
Hong Kong Starsurge Group Co., Limited zapewnia pełny łańcuch dostaw i wsparcie techniczne dla rozwiązań sieciowych NVIDIA.usługi RMA i usługi RMA po sprzedażySkontaktuj się z naszymi specjalistami ds. sprzętu sieciowego w celu ustalenia cen objętości, zaleceń dotyczących długości kabli i integracji z istniejącymi tkaninami InfiniBand/Ethernet.Oferujemy globalną dostawę z szybką wysyłką z regionalnych magazynów.
Często zadawane pytania (FAQ)
- P: Czy MCA4J80-N005 jest kompatybilny ze standardowymi portami 400G QSFP?
Odpowiedź: Nie, wykorzystuje łączniki OSFP. W przypadku portów 400G QSFP należy rozważyć adaptery QSFP112 lub OSFP-to-QSFP; kabel ten jest przeznaczony dla rodzimych klatek OSFP obsługujących 800G lub 2x400G. - P: Jaka jest różnica między ACC a DAC?
A: Pasywny DAC nie posiada aktywnej elektroniki; ACC integruje układy ekwalizatora IC, aby wydłużyć długość do 5 m, zachowując jednocześnie integralność sygnału i ultra niską opóźnienie. - P: Czy kabel obsługuje zarówno Ethernet, jak i InfiniBand?
A: Tak. Firmware ACC wykrywa protokół łącza automatycznie. Funkcjonuje zarówno z InfiniBand NDR, jak i Ethernet (do 800GbE). - P: Czy mogę użyć tego kabla do przełączania na serwer poza 5 metrów?
A: Maksymalna długość znamionowa wynosi 5 m; na dłuższe odległości wymagane są kable aktywne optyczne (AOC) lub nadajniki optyczne. - P: Czy w pobliżu złącza istnieją określone ograniczenia promienia zakrętu?
Odpowiedź: Tak, promień gięcia zespołu (w pobliżu złącza) wynosi 10x średnicę kabla.
Środki ostrożności w zakresie obsługi i wytyczne dotyczące ESD
- Zawsze używaj uziemionych pasów na nadgarstkach ESD podczas obsługi kabli i wprowadzania do klatek OSFP.
- Nie przekraczać minimalnego promienia zakrętu (jednorazowa: średnica 5x; powtarzana: średnica 10x), aby zapobiec uszkodzeniu przewodnika.
- Do momentu instalacji należy zachować zabezpieczenia przeciw pyłu w celu zapobiegania zanieczyszczeniu.
- Nie pociągaj ani nie nakładaj nadmiernego napięcia na osłonę kabla; używaj odpowiednich uchwytów do zarządzania kablami.
- W celu zapewnienia niezawodnej wydajności wyrównacza należy pracować w określonej temperaturze obudowy (0 °C do +70 °C).
Lista kontrolna nabywcy ¥ MCA4J80-N005
- ✓ Potwierdź typ portu przełącznika: OSFP 800G NDR lub 2x400G.
- ✓ Sprawdź wymaganą długość kabla: maksymalnie 5 m dla tego wariantu ACC.
- ✓ Sprawdź zakres temperatury środowiska pracy (0-70°C).
- ✓ Zapewnić odpowiednią przestrzeń w promieniu zakrętu w stojakach (≥ 45 mm pojedynczego zakrętu).
- ✓ W przypadku połączeń DGX H100 należy sprawdzić, czy w przypadku 3m wymagana jest wersja płaskiej (MCA4J80-N003-FLT); w przypadku 5m standardowy N005 jest zgodny z prawidłową trasy.
