Przełącznik NVIDIA Q3200-RA z 72 portami 400 Gb/s NDR InfiniBand, podwójny system
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | Q3200-RA (920-9B34F-00RX-FS0) |
| Dokument: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | Q3200-RA (920-9B34F-00RX-FS0) | szybkość transmisji: | 800g |
|---|---|---|---|
| Porty: | 36 | Funkcjonować: | LACP, stosy, wsparcie VLAN |
| Technologia: | Infiniband | Maksymalna prędkość: | Xdr |
| Pakiet Transportowy: | Uszczelka | Specyfikacja: | 43,6*433,2*590,6 mm |
| Znak firmowy: | Mellanox | ||
| Podkreślić: | Przełącznik NVIDIA InfiniBand 400 Gb/s,przełącznik Mellanox NDR 72-portowy,przełącznik sieciowy dla dwóch systemów Q3200-RA |
||
opis produktu
Przełącznik NVIDIA Q3200-RA z 72 portami 400 Gb/s NDR InfiniBand, podwójny system

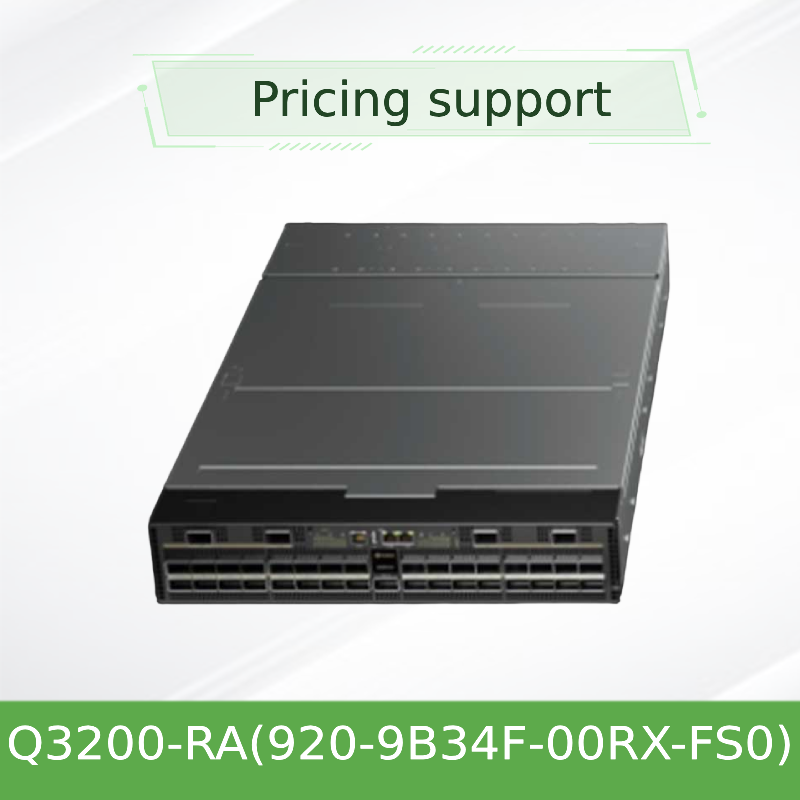

Q3200-RA — 72-portowy dwusystemowy przełącznik NDR 400 Gb/s InfiniBand
Zaprojektowane dla klastrów AI i HPC o dużej gęstości. Q3200-RA integruje dwa niezależne 36-portowe przełączniki Quantum-3 w kompaktowej, chłodzonej powietrzem obudowie o wysokości 2U.
Całkowita przepustowość systemu 28,8 Tb/s
72 porty 400 Gb/s(2 x 36 niezależnych przełączników)
Technologia ASIC:2x NVIDIA Quantum-3 (NDR 400 Gb/s)
Współczynnik kształtu:Montaż w szafie 2U • Chłodzony powietrzem • Przepływ powietrza C2P
Nadmierność:6 zasilaczy z możliwością wymiany podczas pracy • 12 wentylatorów
Przegląd produktu
TheNVIDIA Quantum-3 Q3200-RAto dwusystemowa platforma przełączników InfiniBand, mieszcząca dwa niezależne 36-portowe przełączniki NDR w jednej obudowie 2U. Wykorzystując układ ASIC Quantum-3 firmy NVIDIA, zapewnia prędkość 400 Gb/s na port przy bardzo małych opóźnieniach. Idealny do tworzenia ekonomicznych struktur szkieletowych, Q3200-RA umożliwia organizacjom skalowanie infrastruktur AI bez poświęcania gęstości portów i wydajności. Każda z dwóch płaszczyzn przełączników działa niezależnie, oferując fizyczną redundancję w kompaktowej obudowie.
Kluczowe funkcje
- Architektura dwusystemowa:Dwa niezależne 36-portowe przełączniki NDR 400 Gb/s w jednej obudowie 2U
- Wysoka przepustowość:Łączna zdolność przełączania systemu 28,8 Tb/s
- Przetwarzanie w sieci:Pełna obsługa NVIDIA SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol)
- Zaawansowane zarządzanie siecią:Dedykowany port zarządzania siecią szkieletową (FNM) do telemetrii NVIDIA UFM i orkiestracji opartej na sztucznej inteligencji
- Niezawodność:Nadmiarowe, wymienialne podczas pracy 6 zasilaczy i 12 wentylatorów z przepływem powietrza typu Connector-to-Power (C2P)
Technologia i wydajność
Każdy z dwóch modułów przełączników wewnątrz Q3200-RA jest zbudowany na bazie:Przełącznik NVIDIA Quantum-3 ASIC, wykorzystując SerDes 50 Gb/s o niskim opóźnieniu (4 linie na port). Przełącznik oferuje routing adaptacyjny, który pozwala uniknąć gorących punktów, algorytmy kontroli zatorów i izolację wydajności w chmurach AI obsługujących wielu dzierżawców. Obsługuje komunikację inicjowaną przez procesor graficzny i technologię NVIDIA GPUDirect RDMA w celu przyspieszenia zadań obliczeniowych.
Zoptymalizowane topologie:Grube drzewo (liście-kręgosłup), Slim Fly, Dragonfly+
Matryca kompatybilności
| Typ komponentu | Polecane modele |
|---|---|
| Karty adapterów | NVIDIA ConnectX-7 (NDR 400 Gb/s), ConnectX-6 (HDR 200 Gb/s) |
| Kable (pasywne) | Rozdzielacz OSFP na OSFP DAC, OSFP na 2x OSFP Splitter |
| Kable (aktywne) | Aktywne kable optyczne OSFP (AOC), kable rozłączające MPO |
| Oprogramowanie zarządzające | Platforma NVIDIA UFM, telemetria UFM AI |
Dane techniczne
| Parametr | Specyfikacja Q3200-RA |
|---|---|
| Numer modelu | Q3200-RA (NVIDIA SKU: 920-9B38F-00RX-6S0) |
| Gęstość portów | 72 porty NDR 400 Gb/s (2 niezależne systemy przełączników x 36 klatek OSFP) |
| Współczynnik kształtu | Montaż w stojaku 2U |
| Łączna przepustowość systemu | 28,8 Tb/s |
| Porty zarządzania | FNM (OSFP), 2x MGT (RJ45), Konsola (RJ45), USB 2.0 |
| Zasilacze | 6 opcji z możliwością wymiany podczas pracy, 1500 W AC (200–240 V) lub 48 V DC |
| Chłodzenie | 12 wentylatorów z możliwością wymiany podczas pracy, złącze do zasilania (C2P) Przepływ powietrza (od przodu do tyłu) |
| Wymiary (wys. x szer. x gł.) | 3,4 cala x 17,2 cala x 30,5 cala (86,4 mm x 437 mm x 775 mm) |
| Waga | Około. 32 kg (w pełni obciążony z 6 zasilaczami) |
| Temperatura robocza | 0°C do 40°C (w zależności od zastosowania modułu optycznego) |
Dane techniczne podlegają weryfikacji. Proszę potwierdzić dokładną konfigurację u swojego przedstawiciela handlowego.
Lista kontrolna kupującego
- Wymagany zestaw szyn?Tak (standardowe szyny przesuwne 2U)
- Kierunek przepływu powietrza:C2P (złącze do zasilania). Upewnij się, że zimny korytarz znajduje się po lewej stronie
- Minimalna wersja systemu operacyjnego:MLNX-OS 3.10.x lub nowszy
Serwis i wsparcie
- Roczna standardowa gwarancja na sprzęt (z możliwością przedłużenia do 3 lub 5 lat)
- Dostęp do aktualizacji oprogramowania sprzętowego NVIDIA
- Całodobowa pomoc techniczna przez e-mail i telefon
- Wymiana z wyprzedzeniem w ramach DOA w ciągu 30 dni
- Bezpłatne konsultacje dotyczące wdrożenia (w przypadku zamówień zbiorczych)
Wprowadzenie firmy
Jako certyfikowany partner sieciowy NVIDIA specjalizujemy się w globalnej dystrybucji rozwiązań przełączających InfiniBand i Ethernet. Koncentrujemy się na centrach danych AI, HPC i Cloud, zapewniając autentyczny sprzęt ze wsparciem logistycznym, inżynierią przedsprzedażową i obsługą posprzedażową dostosowaną do wymagań przedsiębiorstwa.
Powiązane produkty
- NVIDIA Q3400-RA (4U, 144 porty XDR 800 Gb/s)
- Karty adaptera NVIDIA ConnectX-7 NDR
- Seria NVIDIA Quantum-2 MQM9700
- Pasywne kable DAC i AOC OSFP 400 Gb/s
Powiązane przewodniki
- Projektowanie ekonomicznych tkanin z grzbietem liścia za pomocą Q3200-RA
- NVIDIA UFM do zarządzania klastrami AI
- Zrozumienie przepływu powietrza C2P i P2C w centrach danych
Często zadawane pytania
P: Czy Q3200-RA to dwa oddzielne przełączniki, czy jeden przełącznik logiczny?
Odp.: Zawiera dwa fizycznie niezależne 36-portowe przełączniki 400 Gb/s. Mają tę samą obudowę i zasilacze, ale działają jako oddzielne płaszczyzny szkieletowe.
P: Czy mogę używać Q3200-RA w roli kręgosłupa?
O: Tak. Doskonale nadaje się do roli kręgosłupa w mniejszych skupiskach lub do dzielenia większych tkanin. W przypadku bardzo dużych warstw kręgosłupa zalecany jest Q3400-RA (144 porty).
P: Jakie jest typowe zużycie energii?
Odp.: Około 1,5 kW z pasywnymi kablami miedzianymi, do 4 kW z aktywnymi modułami optycznymi. Dokładne wartości zależą od konfiguracji zasilacza.
P: Czy Q3200-RA obsługuje aktualizację oprogramowania w ramach usługi?
O: Tak, obsługiwane przez redundantne moduły zarządzania. Sprawdź zestaw funkcji w konkretnej wersji MLNX-OS.
Ważna uwaga
Ten produkt jest przeznaczony wyłącznie do zastosowań w profesjonalnych centrach danych. Używaj z zatwierdzonymi przez firmę NVIDIA zestawami szyn i kablami zasilającymi. Kierunek przepływu powietrza (C2P) musi odpowiadać konfiguracji korytarza gorącego/zimnego w szafie. Specyfikacje, warunki gwarancji i wsparcie dla oprogramowania mogą się różnić w zależności od regionu. Przed złożeniem zamówienia skonsultuj się ze swoim przedstawicielem handlowym w celu uzyskania ostatecznych informacji.
