NVIDIA MCX653105A-HDAT ConnectX-6 200Gb/s Karta adaptera VPI
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCX653105A-HDAT |
| Dokument: | connectx-6-infiniband.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| stan produktów: | Magazyn | Aplikacja: | Serwer |
|---|---|---|---|
| Stan: | Nowe i oryginalne | typ: | Przewodowy |
| Maksymalna prędkość: | Do 200 GB/s | Złącze Ethernet: | QSFP56 |
| Model: | MCX653105A-HDAT | ||
| Podkreślić: | Adapter sieciowy Nvidia ConnectX-6,Karta adaptera VPI o prędkości 200 Gb/s,Karta sieciowa MCX653105A-HDAT |
||
opis produktu

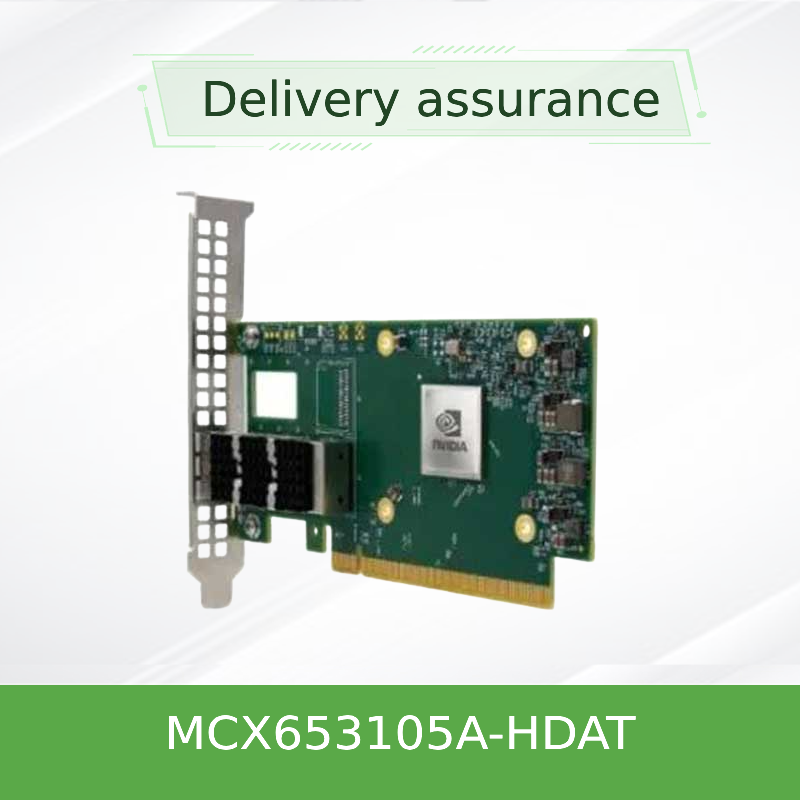

NVIDIA MCX653105A-HDAT ConnectX-6 200Gb/s Karta adaptera VPI
NVIDIA ConnectX-6 VPI 200Gb/s HDR VPI Dual Protocol
MCX653105A-HDAT
ConnectX-6 VPI Adapter Card. 200Gb/s HDR InfiniBand & 200GbE
Jednorazowy port QSFP56, PCIe 4.0 x16. Wyładowanie sprzętu do RDMA, NVMe-oF i obliczeń sieciowych.
Przegląd produktu
W sprawieNVIDIA Mellanox MCX653105A-HDATjest wysokiej wydajności kartą adaptera ConnectX-6 VPI (Virtual Protocol Interconnect), dostarczającą do200 Gb/sszerokość pasma zarówno dla sieci InfiniBand HDR, jak i 200 Gigabit Ethernet. Zaprojektowany do najbardziej wymagających obciążeń pracy w centrach danych, w tym szkolenia w zakresie sztucznej inteligencji, obliczeń wysokiej wydajności, analizy w chmurze,i pamięć NVMe-oF ̇ ta jednoportowa karta QSFP56 łączy w sobie ultra niską opóźnienie (< 600ns) z oszałamiającym 215 milionami wiadomości na sekundę.
Wykorzystując interfejs PCIe Gen 4.0 x16, MCX653105A-HDAT odpowiada za krytyczne zadania komunikacyjne z procesora, w tym RDMA, szyfrowanie i wirtualizację sieci,zapewnienie wiodącej w branży przepustowości i wydajności nowoczesnych platform obliczeniowych i pamięci masowej.
Kluczowe cechy
- ✓ Prędkości 200 Gb/s- pojedynczy port QSFP56 obsługujący HDR InfiniBand i 200GbE
- ✓ PCIe 4.0 x16 Host Interface- Kompatybilny z PCIe 3.0
- ✓ Szyfrowanie sprzętowe- XTS-AES 256/512-bitowy na poziomie bloku, z możliwością obsługi FIPS
- ✓ RDMA i GPUDirect- Akceleracja komunikacji PeerDirectTM dla serwerów GPU
- ✓ Wyładowanie NVMe-oF- wyładowania docelowe i inicjatorskie do przechowywania wysokiej wydajności
- ✓ Wirtualizacja- SR-IOV obsługuje do 1000 wirtualnych funkcji
- ✓ Wsparcie wielobieżne- Kompatybilny z HDR100, EDR, FDR, 100/50/40/25/10GbE
Najważniejsze wydarzenia technologiczne
- ConnectX-6 VPI ASIC- Pierwszy w branży adapter 200Gb/s z obliczeniami sieciowymi
- Poziom opóźnienia poniżej 600 ns- Ultra-niskie opóźnienie dla aplikacji HPC wrażliwych na opóźnienie
- Zastosowanie tagów i odbiór randkowy- Poprawia wydajność MPI
- Dostosowanie trasy do niezawodnego transportu- Unikanie korków
- Elastyczny rurociąg- programowalna ścieżka danych dla nowych przepływów sieciowych
- ODP (na żądanie)- Efektywne zarządzanie pamięcią dla dużych zbiorów danych
Matryca zgodności
| Kategoria | Kompatybilne produkty / Środowisko |
|---|---|
| Przełączniki InfiniBand | NVIDIA Quantum-2 (Q3400, Q3200), seria Quantum HDR |
| Przełączniki Ethernet | NVIDIA Spectrum-3, Spectrum-4 (porty 200GbE/400GbE) |
| Kable / nadajniki | Moduły QSFP56 DAC, AOC, SR4, DR4 (200Gb/s) |
| Systemy operacyjne | RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESX |
| Serwery | HPE ProLiant Gen10/Gen10 Plus, Dell PowerEdge, Supermicro |
| Systemy GPU | NVIDIA DGX-1, DGX-2, DGX H100 (przez odpowiednie kable) |
Specyfikacje techniczne
| Parametry | Specyfikacja MCX653105A-HDAT |
|---|---|
| Numer modelu | MCX653105A-HDAT (działalność detaliczna), MCX653105A-HDAT-SP (jednoręczne opakowanie) |
| Rodzaj produktu | Karta adaptera VPI ConnectX-6 |
| Konfiguracja portu | Jednorazowy port QSFP56 |
| Wskaźnik danych | 200 Gb/s (InfiniBand HDR) / 200 GbE |
| Interfejs hosta | PCIe 4.0 x16 (kompatybilny z PCIe 3).0, 2.0, 1.1) |
| Częstotliwość wysyłania wiadomości | Do 215 milionów wiadomości na sekundę |
| Poziom opóźnienia | < 600 nanosekund |
| Szyfrowanie | XTS-AES 256/512-bitowy poziom blokowy, z możliwością FIPS 140-2 |
| Wskaźnik kształtu | PCIe stand-up o niskim profilu (instalowany wysoki uchwyt, włącznie z krótkim uchwytem) |
| Wymiary (PCB) | 1670,65 mm x 68,90 mm |
| Zużycie energii | Około 12W typowe |
| Temperatura pracy | 0°C do 55°C |
| Zgodność z normami | RoHS, ODCC, IEEE 802.3, IBTA 1.3 |
| Wyrzucić urządzenie | InfiniBand, Ethernet, iSCSI, UEFI, PXE |
| Wspierane prędkości (InfiniBand) | HDR (200 Gb/s), HDR100 (100 Gb/s), EDR, FDR, QDR, DDR, SDR |
Specyfikacje z kart danych NVIDIA ConnectX-6 VPI.
Lista kontrolna nabywcy
- ✓PCIe Slot: wymaga fizycznego gniazda x16 (wspierane x16/x8/x4/x1)
- ✓Rodzaj uchwytu: wysoki uchwyt wstępnie zainstalowany; krótki uchwyt wliczony
- ✓Wsparcie systemu operacyjnego: potwierdzenie dostępności sterownika (Linux OFED, WinOF-2)
- ✓Rodzaj kabla: zastosowanie pasywnego DAC lub AOC z QSFP56 (bez modułów z płetwami)
- ✓Przypadek zastosowania: Model pojedynczego portu Zapewnienie, że jeden port spełnia potrzeby przepustowości
Informacje o zamówieniu
| Numer części | Opis |
|---|---|
| MCX653105A-HDAT | ConnectX-6 VPI, jeden port QSFP56, 200Gb/s HDR/200GbE, PCIe 4.0 x16, wysoki uchwyt |
| MCX653105A-HDAT-SP | Opakowanie pojedyncze wersja detaliczna |
| MCX653106A-HDAT | Wariant z dwoma portami do porównania (2x QSFP56) |
Produkty pokrewne
MCX653106A-HDAT (podwójny port) QSFP56 200Gb/s Kable DAC NVIDIA Quantum HDR InfiniBand Switches ConnectX-7 NDR 400Gb/s Adaptory
Częste pytania
P: Jaka jest różnica między MCX653105A-HDAT a MCX653106A-HDAT?
A: MCX653105A-HDAT jestpojedynczy portadapter (1x QSFP56), podczas gdy MCX653106A-HDAT jestpodwójny portObie obsługują prędkości PCIe 4.0 x16 i 200Gb/s. Wybierz pojedynczy port dla kosztowo wrażliwych węzłów krawędzi lub podwójny port dla wysokiej dostępności i agregacji linków.
P: Czy ta karta jest kompatybilna ze slotami PCIe 3.0?
MCX653105A-HDAT obsługuje zarówno PCIe Gen 3.0 jak i Gen 4.0. Zainstalowany w gniazdku PCIe 3.0 będzie działał z prędkością Gen 3.0 (16 GT/s)
P: Czy mogę użyć tego adaptera ze standardowymi nadajnikami QSFP28?
A: Tak. Karta wykorzystuje złącza QSFP56, które są kompatybilne z modułami QSFP28. Jednak dla prędkości 200Gb / s potrzebujesz kabli lub nadajników z klasą QSFP56.
P: Czy to wspiera GPUDirect RDMA?
ConnectX-6 obsługuje przyspieszenie komunikacji NVIDIA PeerDirectTM do bezpośrednich transferów danych z GPU na GPU, znacząco poprawiając wydajność szkolenia AI/ML.
P: Jakie nawiasy są włączone do karty?
A: Karta jest dostarczana zwysoki uchwytjest wstępnie zainstalowany i zawierakrótki uchwyt o niskim profiluw polu dla instalacji serwerów 2U
Ważne środki ostrożności
Podczas instalacji należy przestrzegać standardowych procedur obsługi ESD. Upewnij się, że przepływ powietrza w podwozie serwera jest odpowiedni. Użyj tylko kabli i nadajników homologowanych przez NVIDIA do pracy o prędkości 200 Gb/s.Karta obsługuje zarówno protokoły InfiniBand, jak i Ethernet. Sprawdź zgodność przełącznika przed wdrożeniem..
