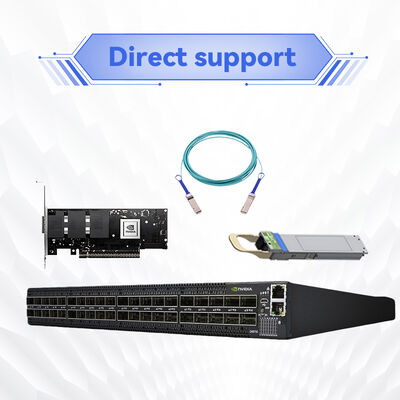

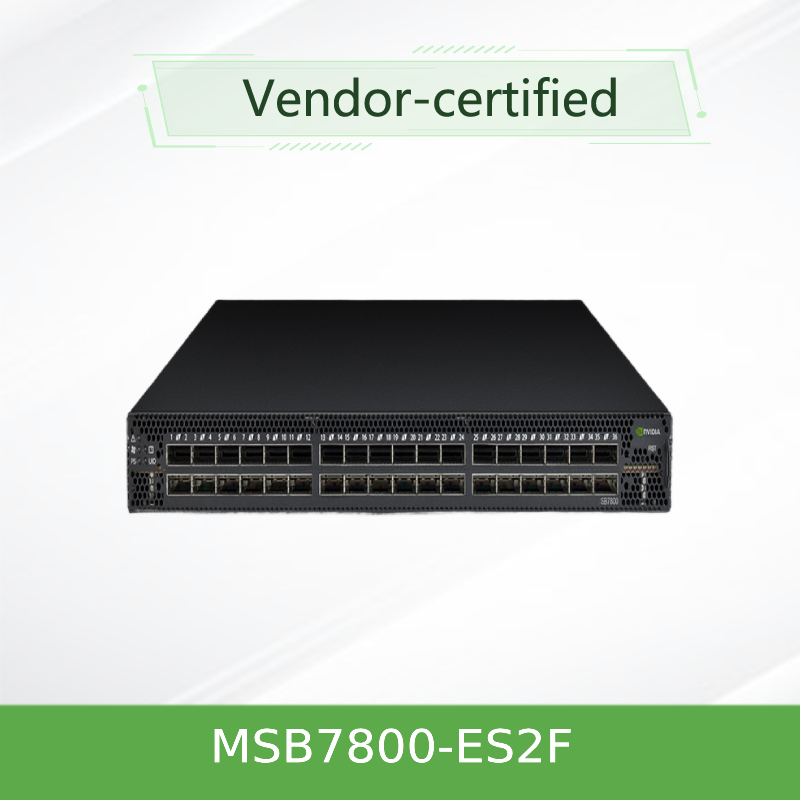

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Smart Switch – 36 portów QSFP28, 7.2Tb/s, zarządzany przez MLNX-OS
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MSB7800-ES2F |
| Dokument: | MSB7800-ES2F.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Aplikacja: | Serwer | Stan: | Nowe i oryginalne |
|---|---|---|---|
| Wydajność przełączania: | 2,6 Tb/s | Łączność łącza w górę: | 200 Gb/s |
| Nazwa: | MSB7800-ES2F 36-portowe przełączniki Ethernet Mellanox | Słowo kluczowe: | Przełączniki ethernetowe Mellanox |
| Podkreślić: | NVIDIA InfiniBand Smart Switch 36 portów QSFP28,100Gb/s InfiniBand Switch zarządzany przez MLNX-OS,Przełącznik sieciowy 7.2Tb/s z 36 portami |
||
opis produktu
NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Smart Switch
Wysokiej wydajności konfiguracja stała 100Gb/s InfiniBand inteligentny przełącznik dostarczający 36 portów QSFP28 z nieblokowaniem 7,2 Tb/s dwukierunkowej przepustowości i ultra niskim opóźnieniem w porcie.Specjalnie zaprojektowany do łączności z listkami z góry półki w HPC, klastry szkoleniowe AI i centra danych przedsiębiorstw.
Główne specyfikacje
- Porty:36 x QSFP28 (100Gb/s)
- Przekaz:7.2 Tb/s bez blokowania
- Latencja:~90n/h z portu do portu
- Moc (typ):122 W (ważyone ATIS)
- Przepływ powietrza:P2C (port-to-core) / front-to-rear
- Zarządzanie:MLNX-OS (wewnętrzny) + gotowość UFM
Przegląd produktu
NVIDIA MSB7800‐ES2F to 100Gb/s stały przełącznik InfiniBand z serii SB7800, zaprojektowany do środowisk, w których każdy bit szerokości pasma i ultra niska latencja mają znaczenie.Zestawia 36 portów 100Gb/s w kompaktowym podwoziu 1U, zapewniając łączną dwukierunkową przepustowość 7,2 Tb/s.
Ten model posiadaPrzepływ powietrza P2C (port-to-core)- idealnie nadaje się do chłodnych układów chłodzenia w centrum danych z przepływem powietrza z przodu na tył.umożliwiające kompleksowe zarządzanie podwoziami, CLI/WebUI i automatyzacja.
Kluczowe cechy
- 36 x 100Gb/s portów QSFP28- pełna dwukierunkowa szerokość pasma bez blokowania z obsługą EDR InfiniBand
- 7.2 Tb/s łączna przepustowość- Pojemność przełączania o wysokiej gęstości w formie 1U
- In-Network Computing z SHARPTM- Odładowuje zbiorowe operacje z procesora do przełączania tkaniny
- Całkowicie zarządzane za pomocą MLNX‐OS- Wbudowany procesor dual-core x86, obsługuje interfejs CLI, interfejs WebUI, SNMP i interfejs JSON
- Komponenty zbędne i wymienialne na gorąco- 1+1 nadmierne źródła zasilania i moduły wentylatorów wymienialne na gorąco
- Projektowanie energooszczędne- ATIS ważone zużycie energii tak niskie jak 122W
- Przepływ powietrza P2C (MSB7800-ES2F)- chłodzenie z przodu do tyłu zgodne ze standardowymi układami centrów danych
- NVIDIA UFM® gotowa- Integracja z Unified Fabric Manager dla zaawansowanej telemetrii i automatyzacji
Technologia: przyspieszenie w sieci za pomocą SHARP
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) TM poprawia wydajność operacji MPI poprzez odładowywanie operacji komunikacji zbiorowej z procesora do sieci przełącznika.To znacznie skraca czas operacji MPI i zmniejsza łączny przepływ danych przez sieć.
W przypadku obciążeń pracy związanych z sztuczną inteligencją i głębokim uczeniem się, SHARP przyspiesza zbiorowe operacje NCCL, zapewniając do 2,5 razy większą wydajność.wprowadzając go w kluczowy element rozproszonego szkolenia na dużą skalę i obliczeń naukowych.
Specyfikacje techniczne
| Parametry | Specyfikacja |
|---|---|
| Model | MSB7800-ES2F |
| Porty i prędkość | 36 x QSFP28; 100Gb/s na port (EDR InfiniBand) |
| łączna przepustowość | 7.2 Tb/s bezblokowanie dwukierunkowe |
| Przesyłanie opóźnienia | ~90n/h z portu do portu |
| CPU / System | Intel Celeron 1047UE dual-core, 4 GB pamięci RAM DDR3, 16 GB SSD |
| System operacyjny | MLNX-OS (zarządzane wewnętrznie) |
| Zasilanie | 1+1 redundant, hot-swappable; 80 Plus Gold, certyfikowany ENERGY STAR |
| Chłodzenie / przepływ powietrza | Wentylatory do wymiany na gorąco; P2C (port-to-core) |
| Wymiary | 10,7 x 16,85 x 27 cm; 1U stojak |
| Waga | 110,978 kg (około 26,4 funtów) |
| Temperatura pracy | 0°C do 45°C |
Przewodnik wyboru serii SB7800
| Numer części do zamówienia | Opis | Przepływ powietrza | Rodzaj |
|---|---|---|---|
| MSB7800-ES2F | 100Gb/s przełącznik InfiniBand 1U, 36 QSFP28, podwójny zasilacz prądu przemiennego, przepływ powietrza P2C | P2C | Zarządzany przełącznik |
| MSB7800-ES2R | Tak samo jak powyżej z przepływem powietrza C2P | C2P | Zarządzany przełącznik |
| MSB7880-ES2F | 100Gb/s InfiniBand 1U router, 36 QSFP28, podwójny zasilacz prądu przemiennego, przepływ powietrza P2C | P2C | Router |
| MSB7880-ES2R | 100Gb/s InfiniBand 1U router, 36 QSFP28, podwójny zasilacz prądu przemiennego, przepływ powietrza C2P | C2P | Router |
Uwaga:W przypadku konstrukcji chłodzenia z przodu do tyłu zaleca się MSB7800-ES2F (przejście powietrza P2C).Warianty routerów (MSB7880), które dodają funkcjonalność bramki dla tkanin z wielu podsieci.
Typowe rozmieszczenia
- Wysokiej wydajności obliczeniowej (HPC)- Przełącznik liści w topologiach drzew tłuszczowych do symulacji naukowych i badań
- Klustery sztucznej inteligencji i uczenia maszynowego- Połączenie między sieciami o niskim opóźnieniu dla rozproszonego szkolenia z GPU NVIDIA
- Centrum danych przedsiębiorstw- łączność top-of-rack dla środowisk wirtualizowanych i analizy dużych danych
- Przechowywanie na skalę- Łączy wysokiej wydajności węzły pamięci masowej do klastrów obliczeniowych
Zgodność
- Architektura InfiniBand:Zgodne ze specyfikacjami IBTA 1.21 i 1.3
- Kompatybilny z przeszłością:Wspiera prędkości połączeń 100G EDR, 56G FDR i 40G QDR
- Adaptory hosta:Pełna kompatybilność z adapterami z serii NVIDIA ConnectX®
- Kablówka:QSFP28 pasywne miedziane DAC, kable aktywne i nadajniki optyczne
- Stosunek oprogramowania:Działa z HPC‐X, MLNX_OFED, OpenMPI i NVIDIA NCCL
Częste pytania
Jaka jest różnica między MSB7800 a MSB7880?
MSB7800 to standardowy przełącznik InfiniBand dla tkanin liści/kręgosłupa.umożliwiające łączność między niezależnymi podsieciami z możliwościami izolacji i wieloosobowości.
Czy obsługuje technologię SHARPTM?
Seria MSB7800 w pełni obsługuje NVIDIA SHARP in-network computing dla zbiorowego przyspieszenia operacji w całej tkance.
Jakie opcje zarządzania są dostępne?
MLNX‐OS zapewnia interfejs CLI, WebUI, SNMP i JSON API.
Środki ostrożności i notatki o zamówieniu
- Kierunek przepływu powietrza jest kluczowy:MSB7800‐ES2F wykorzystuje przepływ powietrza P2C (port-to-core) zweryfikować projekt chłodzenia stożkowego
- Wprowadzenie mocy:Dwukrotnie redundujące prądy prądu przemiennego z złączami C13/C14 (100-240VAC)
- Głębokość półki:Głębokość standardowa 27 in
- Kable i nadajniki sprzedawane osobnoPlanowanie okablowania QSFP28 na podstawie wymagań dotyczących odległości
Lista kontrolna nabywcy
- Potwierdzenie kierunku przepływu powietrza: MSB7800-ES2F wykorzystuje P2C
- Zweryfikuj typ kabla: QSFP28 DAC lub nadajniki optyczne na podstawie odległości
- Wprowadzenie mocy kontrolnej: podwójne redundantne prądy przemiennego z złączami C13/C14 (100-240VAC)
- Upewnij się, że głębokość półki wspiera 27 cali
- Plan zarządzania: MLNX-OS zapewnia zarządzanie na pokładzie; UFM opcjonalnie dla większych tkanin
- Zweryfikuj wsparcie SHARPTM w stosie aplikacji
- Potwierdź opcje gwarancji i wsparcia
