Przełącznik InfiniBand NVIDIA Quantum-2 QM9790-NS2F 400 Gb/s – inteligentny przełącznik 64-portowy NDR o przepustowości 51,2 Tb/s
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Dokument: | MQM9700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Aplikacja: | Serwer | Stan: | Nowe i oryginalne |
|---|---|---|---|
| Zagregowana przepustowość: | 51,2 TB/s dwukierunkowy | Kierownictwo: | MLNX-OS z CLI, Webui, SNMP, JSON Wsparcie |
| Nazwa: | MQM9790-NS2F Przełącznik sieciowy InfiniBand Mellanox Skalowanie centrów danych za pomocą inteligent | Słowo kluczowe: | przełącznik Mellanox 400g |
| Podkreślić: | Przełącznik InfiniBand NVIDIA Quantum-2 400 Gb/s,Inteligentny przełącznik 64-portowy NDR,Przełącznik sieciowy o przepustowości 51 |
||
opis produktu

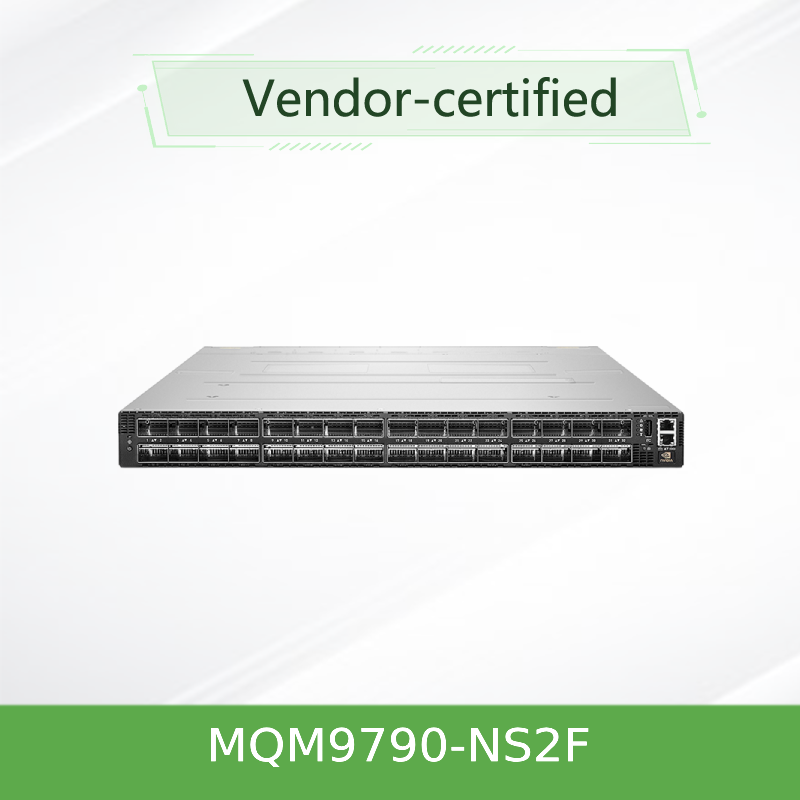

NVIDIA Quantum-2 QM9790-NS2F 400 Gb/s InfiniBand Switch
64-port NDR zarządzany inteligentny przełącznik o łącznej przepustowości 51,2 Tb/s i możliwości obliczeniowych w sieci SHARPv3.
Przegląd produktu
NVIDIA Quantum-2 QM9790-NS2F dostarcza 64 porty 400Gb/s InfiniBand w podwoziu 1U, umożliwiając ekstremalną skalę AI i HPC klasterów z wiodącą w branży gęstością, ultra niskim opóźnieniem,i tkaniny samorehabilitującej. Zaprojektowany do zarządzania zewnętrznego z NVIDIA UFM, usprawnia operacje centrum danych przy jednoczesnym obsłudze topologii Fat Tree, DragonFly + i Torus.
Ten niezarządzany (zarządzany zewnętrznie) przełącznik 400Gb/s w konfiguracji stałej InfiniBand zapewnia 32 porty OSFP, z których każdy jest zdolny do 400Gb/s (lub 128 portów przy prędkości 200Gb/s z technologią podziału portów),i oferuje łączną dwukierunkową przepustowość 51.2 Tb/s. Dzięki obsłudze NVIDIA SHARPv3, RDMA, adaptive routing i zaawansowanej kontroli zatłoczenia, QM9790 jest zbudowany dla najbardziej wymagających obciążeń HPC, AI i przedsiębiorstw.
Kluczowe cechy
- 64 nieblokowane porty 400Gb/s (32 złącza OSFP)
- 51.2 łączna przepustowość dwukierunkowa Tb/s
- Technologia rozdzielania portów: do 128 portów @ 200Gb/s
- SHARPv3 w sieci obliczeniowej - 32x przyspieszenie AI
- Poziom opóźnienia poniżej mikrosekundy z adaptywnym routingem
- Tkanina samorehabilitująca się, QoS i kontrola zatłoczenia
- 1+1 nadmierna moc wymiany na gorąco (200-240Vac)
- Przepływ powietrza z przodu do tyłu (P2C), wentylatory do wymiany na gorąco
- Zarządzanie zewnętrzne za pomocą NVIDIA UFM / MLNX-OS
- Kompatybilny z poprzednimi generacjami InfiniBand
Technologia: Architektura NVIDIA Quantum-2
Platforma Quantum-2 integruje technologię SHARP trzeciej generacji (SHARPv3), umożliwiającą agregację danych w sieci, która zmniejsza ruch danych i przyspiesza szkolenia AI i symulacje HPC.W połączeniu z zdalnym bezpośrednim dostępem do pamięci (RDMA) i skalowalnym hierarchicznym protokołem agregacji i redukcji NVIDIA, QM9790-NS2F radykalnie poprawia wydajność aplikacji podczas przepływu danych przez tkaninę.
Typowe rozmieszczenia
- Klastry AI i uczenia maszynowego- rozbudowy i rozbudowy urządzeń
- Wysokiej wydajności obliczeniowej (HPC)- symulacje badawcze, modelowanie pogody i genomię
- Ośrodek danych- tkaniny InfiniBand 400G do przechowywania i obliczeń o niskim opóźnieniu
- Przedsiębiorstwo i chmura- skalowalne sieci z wieloma najemcami z zarządzaniem UFM
- Rząd i edukacja- laboratoria badawcze i ośrodki superkomputerów
Zgodność
| Składnik / Ekosystem | Wsparcie |
|---|---|
| Prędkość InfiniBand | NDR 400Gb/s, wstecznie kompatybilny z HDR, EDR, FDR |
| Kablówka | Pozostałe urządzenia do łączenia urządzeń do łączenia |
| Zarządzanie | NVIDIA UFM, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologie | Fat Tree, SlimFly, DragonFly+, wielowymiarowy Torus |
| Systemy operacyjne | Linux, Windows (z InfiniBand stack), VMware |
| Graficzne procesory / przyspieszacze | NVIDIA HGX, DGX i serwery GPU innych firm |
Specyfikacje
| Parametry | QM9790-NS2F |
|---|---|
| Porty / Prędkość | 64 porty 400Gb/s (32 OSFP); do 128 portów @ 200Gb/s z podziałem |
| Łączna przepustowość | 51.2 Tb/s dwukierunkowe |
| Przesyłanie pakietów | >66,5 mld pakietów na sekundę (BPPS) |
| Wskaźnik kształtu | 1U mocowanie na stojak, 43,6 x 438 x 660,4 mm |
| Waga | 140,5 kg |
| Zasilanie | 1+1 zbędne, wymiana na gorąco, 200-240Vac, 80+ złoto, ENERGY STAR |
| Chłodzenie | Przepływ powietrza z przodu do tyłu (P2C), wentylatory do wymiany na gorąco |
| Porty zarządzania | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / pamięć | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Oprogramowanie | MLNX-OS (zarządzanie zewnętrzne poprzez UFM) |
| Temperatura pracy | 0°C do 40°C |
| wilgotność (funkcjonalna) | 10% - 85% nie kondensujące |
| Wysokość | Do 3050 m |
| Bezpieczeństwo / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Gwarancja | 1 rok (dostępne możliwości rozszerzenia) |
Przewodnik do wyboru
| Numer części do zamówienia | Opis | Przepływ powietrza | Zarządzanie |
|---|---|---|---|
| MQM9790-NS2F | 64-port 400Gb/s, 32 OSFP, niezarządzany, przepływ powietrza P2C | Z przodu do tyłu (P2C) | Zewnętrzne (UFM) |
| MQM9790-NS2R | 64-port 400Gb/s, 32 OSFP, niezarządzany, przepływ powietrza C2P | Złącze do zasilania (C2P) | Zewnętrzne (UFM) |
| MQM9700-NS2F | 64-port 400Gb/s, zarządzany, przepływ powietrza P2C | Z przodu do tyłu | Zarządca podsieci pokładowej |
| MQM9700-NS2R | 64-port 400Gb/s, zarządzany, przepływ powietrza C2P | Złącze zasilania | Zarządca podsieci pokładowej |
Wybór pomiędzy QM9700 (zarządzany) a QM9790 (zarządzany zewnętrznie) zależy od wielkości klastra i preferencji zarządzania.QM9790-NS2F jest zalecany do wielkoskalowych wdrożeń z wykorzystaniem NVIDIA UFM do zaawansowanej optymalizacji tkanin.
Zalety
- Nieporównywalna gęstość:64 porty 400G w 1U - zmniejsza przestrzeń racków i moc na port.
- Przyspieszenie w sieci:SHARPv3 zmniejsza ruch danych i przyspiesza obciążenia AI/ML do 32x.
- Elastyczne topologie:Obsługuje Fat Tree, DragonFly+, Torus i wiele innych dla każdego projektu klastra.
- Efektywność operacyjna:Zewnętrzne zarządzanie UFM zapewnia proaktywne monitorowanie, zapewnianie i rozwiązywanie problemów.
- Ochrona inwestycji:Kompatybilny z przeszłością z HDR/EDR i odporny na przyszłość dla NDR200/400.
Usługi i wsparcie
Hong Kong Starsurge Group zapewnia globalną dostawę, wielojęzyczne wsparcie techniczne i dostosowane usługi integracji dla serii NVIDIA Quantum-2.integracja półek, projektowanie kabli i wsparcie po gwarancji.
Częste pytania
Jaka jest różnica między QM9700 a QM9790?
QM9700 obejmuje on-board subnet manager i jest w pełni zarządzany out-of-the-box do 2000 węzłów.Idealne dla większych, bardziej dynamiczne środowiska.
QM9700 obejmuje on-board subnet manager i jest w pełni zarządzany out-of-the-box do 2000 węzłów.Idealne dla większych, bardziej dynamiczne środowiska.
Czy mogę użyć QM9790-NS2F z istniejącą infrastrukturą HDR InfiniBand?
Tak, przełącznik jest kompatybilny z prędkościami HDR, EDR i FDR, co pozwala na stopniowe ulepszania.
Tak, przełącznik jest kompatybilny z prędkościami HDR, EDR i FDR, co pozwala na stopniowe ulepszania.
Jakie okablowanie jest obsługiwane?
Złącza OSFP obsługują pasywne/aktywne kable miedziane i aktywne światłowodowe.
Złącza OSFP obsługują pasywne/aktywne kable miedziane i aktywne światłowodowe.
Czy przełącznik obsługuje operację 200 Gb/s?
Tak, wykorzystując technologię NVIDIA port-split, QM9790 może zapewnić do 128 portów z prędkością 200 Gb/s.
Tak, wykorzystując technologię NVIDIA port-split, QM9790 może zapewnić do 128 portów z prędkością 200 Gb/s.
Jakie jest typowe zużycie energii?
Proszę potwierdzić ze swoim przedstawicielem handlowym; typowe wartości zależą od konfiguracji i okablowania.
Proszę potwierdzić ze swoim przedstawicielem handlowym; typowe wartości zależą od konfiguracji i okablowania.
Środki ostrożności
- Upewnij się, że temperatura otoczenia pracy utrzymuje się w zakresie od 0 do 40 °C.
- W celu zapewnienia optymalnej wydajności należy używać wyłącznie modułów i kabli optycznych posiadających kwalifikacje NVIDIA.
- Właściwy kierunek przepływu powietrza (P2C lub C2P) musi odpowiadać środowisku instalacji.
- Nie blokuj otworów wentylacyjnych; utrzymuj odległość co najmniej 5 cm po obu stronach.
- Zasilanie musi spełniać wymagania 200-240Vac; uziemienie jest obowiązkowe.
O Hongkongu Starsurge Group
Założona w 2008 roku spółka Starsurge Group Co., Limited z Hongkongu jest dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracyjnych.Z doświadczonym zespołem handlowym i technicznymStarsurge oferuje rozwiązania IoT, systemy zarządzania siecią, opracowywanie niestandardowego oprogramowania,Wielojęzyczne wsparcie, i globalnej dostawy.
Partner StarsurgeZapewniamy konkurencyjne ceny, szybką wysyłkę i specjalne wsparcie techniczne dla NVIDIA, Mellanox i innych wiodących marek sieciowych.
Kluczowe fakty
| Porty | 64 x 400Gb/s (32 OSFP) |
| Przejście | 51.2 Tb/s |
| Stawka pakietów | > 66,5 BPPS |
| Zarządzanie | Zewnętrzne (UFM) |
| Przepływ powietrza | P2C (od przodu do tyłu) |
| Gwarancja | 1 rok |
Matryca zgodności
| Kategoria | Kompatybilne produkty / normy |
|---|---|
| Serwery GPU | NVIDIA DGX-2, DGX A100, serwery oparte na HGX, węzły graficzne innych firm |
| Przechowywanie | NVMe przez InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Zarządzanie | NVIDIA UFM, MLNX-OS, OpenSM, Prometheus/Grafana (za pośrednictwem UFM) |
| Rodzaje kabli | OSFP do OSFP, OSFP do QSFP (z adapterem), aktywne optyczne, DAC |
Lista kontrolna nabywcy
- Potwierdź, że kierunek przepływu powietrza (P2C vs. C2P) pasuje do układu hot-aisle/cold-aisle centrum danych.
- Plan zarządzania zewnętrznego - zapewnienie gotowości licencji UFM i infrastruktury serwerów.
- Zweryfikować wymagania w zakresie mocy wejściowej (200-240Vac) i redundancji.
- Sprawdź długości i rodzaje kabli OSFP (miedzi/włókna) w celu określenia odległości stojaków.
- W razie potrzeby żądać przedłużenia gwarancji lub wsparcia na miejscu w przypadku wdrożenia krytycznego.
