Przełącznik NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand – 64-portowy NDR, przepływ powietrza C2P, zarządzanie na płycie
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Dokument: | MQM9700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Numer modelu: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marka: | Mellanox |
|---|---|---|---|
| Łączność łącza w górę: | 400 Gbps | Nazwa: | InfiniBand MQM9700-NS2F Przełącznik sieciowy Mellanox 1U NDR 400Gb/S do serwera |
| Słowo kluczowe: | Przełącznik sieciowy Mellanox | Konfiguracja portu: | 64x 400G, 32x OSFP |
| Podkreślić: | NVIDIA Quantum-2 InfiniBand Switch 400Gb/s,64-portowy przełącznik InfiniBand NDR,Przełącznik InfiniBand z przepływem powietrza C2P |
||
opis produktu

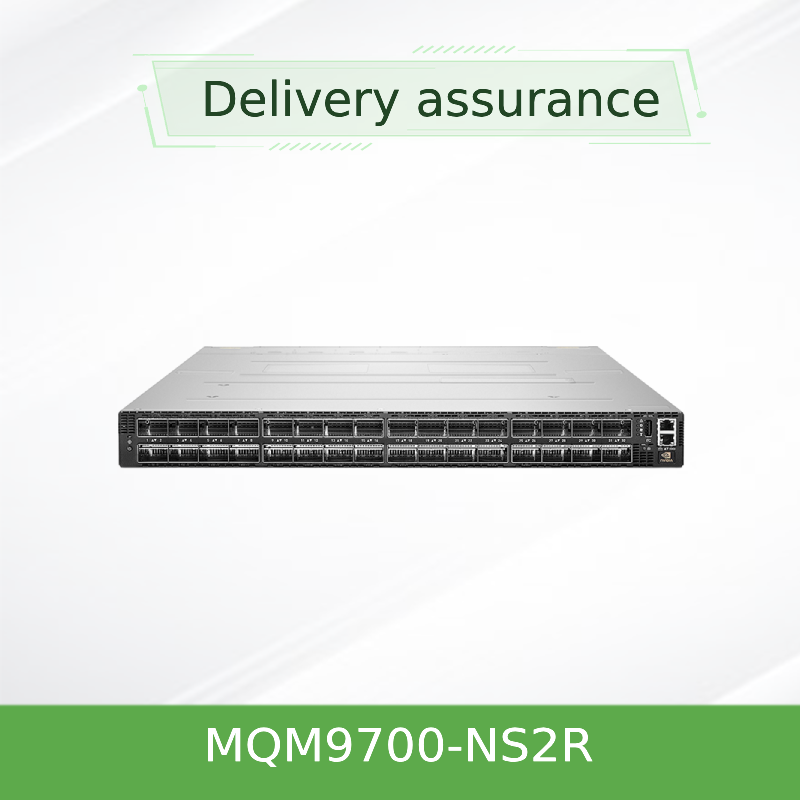

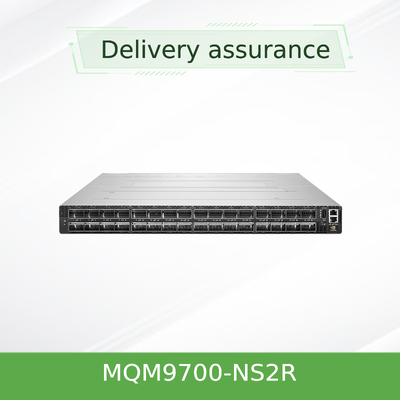

NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand Switch
MQM9700-NS2R 400Gb/s InfiniBand Switch - 64-port NDR managed switch o łącznej przepustowości 51,2 Tb/s, przepływie powietrza C2P (connector-to-power) oraz wbudowanym menedżerze podsieci.
Przegląd produktu
MQM9700-NS2R to w pełni zarządzany przełącznik 400Gb/s z konfiguracją stałą w InfiniBand z serii NVIDIA Quantum-2, wyposażony wprzepływ powietrza z łącznika do zasilania (C2P)izarządca podsieci pokładowejZapewnia 32 porty OSFP, z których każdy jest zdolny do 400Gb/s (lub 128 portów przy prędkości 200Gb/s z technologią podziału portów) i oferuje łączną dwukierunkową przepustowość wynoszącą 51,2 Tb/s.Z wbudowanym zarządzaniem, SHARPv3 w sieci komputerowej i zaawansowanej kontroli zatłoczenia, MQM9700-NS2R jest idealny dla średniej i dużej skali HPC, AI,i klastry przedsiębiorstw, w których wymagane jest samodzielne zarządzanie i przepływ powietrza C2P.
Kluczowe cechy
- 64 nieblokowane porty 400Gb/s (32 złącza OSFP)
- 51.2 łączna przepustowość dwukierunkowa Tb/s
- Technologia rozdzielania portów: do 128 portów @ 200Gb/s
- SHARPv3 w sieci obliczeniowej ¢ 32* przyspieszenie AI
- Poziom opóźnienia poniżej mikrosekundy z adaptywnym routingem
- Tkanina samorehabilitująca się, QoS i kontrola zatłoczenia
- Zarządca podsieci pokładowej‡ zarządza do 2000 węzłów
- 1+1 nadmierna moc wymiany na gorąco (200-240Vac)
- Przepływ powietrza C2P
- MLNX-OS z interfejsami CLI, WebUI, SNMP i JSON
- Kompatybilny z powrotem z HDR, EDR i FDR
Technologia: Architektura NVIDIA Quantum-2
Platforma Quantum-2 integruje technologię SHARP trzeciej generacji (SHARPv3), umożliwiającą agregację danych w sieci, która zmniejsza ruch danych i przyspiesza szkolenia AI i symulacje HPC.W połączeniu z zdalnym bezpośrednim dostępem do pamięci (RDMA) i skalowalnym hierarchicznym protokołem agregacji i redukcji NVIDIA, MQM9700-NS2R radykalnie poprawia wydajność aplikacji podczas przepływu danych przez tkankę.lub interfejsy JSON, uproszczając wdrożenie i operacje.
Typowe rozmieszczenia
- Klastry AI i uczenia maszynowego rozszerzone szkolenie przyspieszone przez GPU z SHARPv3
- Wysokiej wydajności obliczeniowej (HPC)✓ symulacje badawcze, modelowanie pogody i genomię
- Ośrodek danych¢ tkaniny InfiniBand 400G do przechowywania i obliczeń o niskim opóźnieniu
- Przedsiębiorstwo i chmura skalowalne sieci z wieloma najemcami z zarządzaniem podsieciami pokładowymi
- Rząd i edukacja∆ laboratoria badawcze i ośrodki superkomputerów
Zgodność
| Składnik / Ekosystem | Wsparcie |
|---|---|
| Prędkość InfiniBand | NDR 400Gb/s, wstecznie kompatybilny z HDR, EDR, FDR |
| Kablówka | Pozostałe urządzenia do łączenia urządzeń do łączenia |
| Zarządzanie | Zarządca podsieci pokładowej, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologie | Fat Tree, SlimFly, DragonFly+, wielowymiarowy Torus |
| Systemy operacyjne | Linux, Windows (z InfiniBand stack), VMware |
| Graficzne procesory / przyspieszacze | NVIDIA HGX, DGX i serwery GPU innych firm |
Specyfikacje
| Parametry | MQM9700-NS2R |
|---|---|
| Porty / Prędkość | 64 porty 400Gb/s (32 OSFP); do 128 portów @ 200Gb/s z podziałem |
| Łączna przepustowość | 51.2 Tb/s dwukierunkowe |
| Przesyłanie pakietów | >66,5 mld pakietów na sekundę (BPPS) |
| Wskaźnik kształtu | 1U mocowanie na stojak, 43,6 x 438 x 660,4 mm |
| Waga | 140,5 kg |
| Zasilanie | 1+1 zbędne, wymiana na gorąco, 200-240Vac, 80+ złoto, ENERGY STAR |
| Chłodzenie | Przepływ powietrza z łącznika do zasilania (C2P), wentylatory do wymiany na gorąco |
| Zarządzanie | Zarządca podsieci pokładowej(do 2000 węzłów) |
| Porty zarządzania | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / pamięć | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Oprogramowanie | MLNX-OS (pełne zarządzanie podwoziem) |
| Temperatura pracy | 0°C do 40°C |
| wilgotność (funkcjonalna) | 10% ∼ 85% nie kondensujące |
| Wysokość | Do 3050 m |
| Bezpieczeństwo / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Gwarancja | 1 rok (dostępne możliwości rozszerzenia) |
Przewodnik do wyboru
| Numer części do zamówienia | Opis | Przepływ powietrza | Zarządzanie |
|---|---|---|---|
| MQM9700-NS2R | 64-port 400Gb/s, 32 OSFP, zarządzany, przepływ powietrza C2P | Złącze do zasilania (C2P) | Zarządca podsieci pokładowej |
| MQM9700-NS2F | 64-port 400Gb/s, zarządzany, przepływ powietrza P2C | Z przodu do tyłu (P2C) | Zarządca podsieci pokładowej |
| MQM9790-NS2R | 64-port 400Gb/s, niezarządzany, przepływ powietrza C2P | Złącze zasilania | Zewnętrzne (UFM) |
| MQM9790-NS2F | 64-port 400Gb/s, niezarządzany, przepływ powietrza P2C | Z przodu do tyłu | Zewnętrzne (UFM) |
MQM9700-NS2R jest zalecany do wdrożeń, które wymagają samodzielnego rozwiązania zarządzania z wbudowanym menedżerem podsieci, do 2000 węzłów i przepływem powietrza z łącznika do zasilania.W przypadku większych tkanin lub zaawansowanych funkcji UFM, rozważ serię QM9790 zarządzaną zewnętrznie.
Zalety
- Nieporównywalna gęstość:64 porty 400G w 1U ¢ zmniejszają przestrzeń racków i moc na port.
- Przyspieszenie w sieci:SHARPv3 zmniejsza przepływ danych i przyspiesza obciążenia AI/ML do 32*.
- Elastyczne topologie:Obsługuje Fat Tree, DragonFly+, Torus i wiele innych dla każdego projektu klastra.
- Uproszczone zarządzanie:Wbudowany menedżer podsieci umożliwia gotowe działanie do 2000 węzłów, skracając czas konfiguracji.
- Elastyczność przepływu powietrza C2P:Zgadza się z centrami danych z odwrotnym przepływem powietrza (podłącza do zasilania) w celu optymalnego zarządzania cieplnym.
- Ochrona inwestycji:Kompatybilny z przeszłością z HDR/EDR i odporny na przyszłość dla NDR200/400.
Częste pytania
Jaka jest różnica między MQM9700 a MQM9790?
MQM9700 obejmuje on-board subnet manager i jest w pełni zarządzany out-of-the-box do 2000 węzłów.Idealne dla większych, bardziej dynamiczne środowiska.
Co oznacza przepływ powietrza C2P?
Przepływ powietrza C2P oznacza, że powietrze wchodzi z strony złącza i wychodzi z strony zasilania.Jest to odwrotność P2C (od przodu do tyłu) i jest stosowana w centrach danych z określonymi konfiguracjami hot-aisle/cold-aisle.
Czy mogę użyć MQM9700-NS2R z istniejącą infrastrukturą HDR InfiniBand?
Tak, przełącznik jest kompatybilny z prędkościami HDR, EDR i FDR, co pozwala na stopniowe ulepszania.
Jakie okablowanie jest obsługiwane?
Złącza OSFP obsługują pasywne/aktywne kable miedziane i aktywne światłowodowe.
Czy przełącznik obsługuje operację 200 Gb/s?
Tak, wykorzystując technologię NVIDIA port-split, MQM9700-NS2R może zapewnić do 128 portów z prędkością 200 Gb/s.
Środki ostrożności
- Upewnij się, że temperatura otoczenia pracy utrzymuje się w zakresie od 0 do 40 °C.
- W celu zapewnienia optymalnej wydajności należy używać wyłącznie modułów i kabli optycznych posiadających kwalifikacje NVIDIA.
- Odpowiedni kierunek przepływu powietrza (C2P) musi odpowiadać środowisku instalacji.
- Nie blokuj otworów wentylacyjnych; utrzymuj odległość co najmniej 5 cm po obu stronach.
- Zasilanie musi spełniać wymagania 200-240Vac; uziemienie jest obowiązkowe.
O Hongkongu Starsurge Group
Założona w 2008 roku spółka Starsurge Group Co., Limited z Hongkongu jest dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracyjnych.Z doświadczonym zespołem handlowym i technicznymStarsurge oferuje rozwiązania IoT, systemy zarządzania siecią, opracowywanie niestandardowego oprogramowania,Wielojęzyczne wsparcieNasze podejście zorientowane na klienta gwarantuje niezawodną jakość, szybką obsługę i dostosowane rozwiązania, które pomagają klientom budować wydajną, skalowalną infrastrukturę sieciową.
Partner StarsurgeZapewniamy konkurencyjne ceny, szybką wysyłkę i dedykowane wsparcie inżynieryjne dla NVIDIA, Mellanox i innych wiodących marek sieciowych.
Kluczowe fakty
| Porty | 64 x 400Gb/s (32 OSFP) |
| Przejście | 51.2 Tb/s |
| Stawka pakietów | > 66,5 BPPS |
| Zarządzanie | Zarządca podsieci pokładowej (2 000 węzłów) |
| Przepływ powietrza | C2P (podłączacz do zasilania) |
| Gwarancja | 1 rok |
Matryca zgodności
| Kategoria | Kompatybilne produkty / normy |
|---|---|
| Serwery GPU | NVIDIA DGX-2, DGX A100, serwery oparte na HGX, węzły graficzne innych firm |
| Przechowywanie | NVMe przez InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Zarządzanie | Zarządca podsieci pokładowej, MLNX-OS, OpenSM, SNMP |
| Rodzaje kabli | OSFP do OSFP, OSFP do QSFP (z adapterem), aktywne optyczne, DAC |
Lista kontrolna nabywcy
- Potwierdź, że kierunek przepływu powietrza (C2P) pasuje do układu hot-aisle/cold-aisle w centrum danych. To jest odwrotny model przepływu powietrza.
- Zarządca podsieci pokładowej obsługuje do 2 000 węzłów, aby sprawdzić, czy wielkość klastra pasuje w tym zakresie.
- Zweryfikować wymagania w zakresie mocy wejściowej (200-240Vac) i redundancji.
- Sprawdź długości i rodzaje kabli OSFP (miedzi/włókna) w celu określenia odległości stojaków.
- W razie potrzeby żądać przedłużenia gwarancji lub wsparcia na miejscu w przypadku wdrożenia krytycznego.
