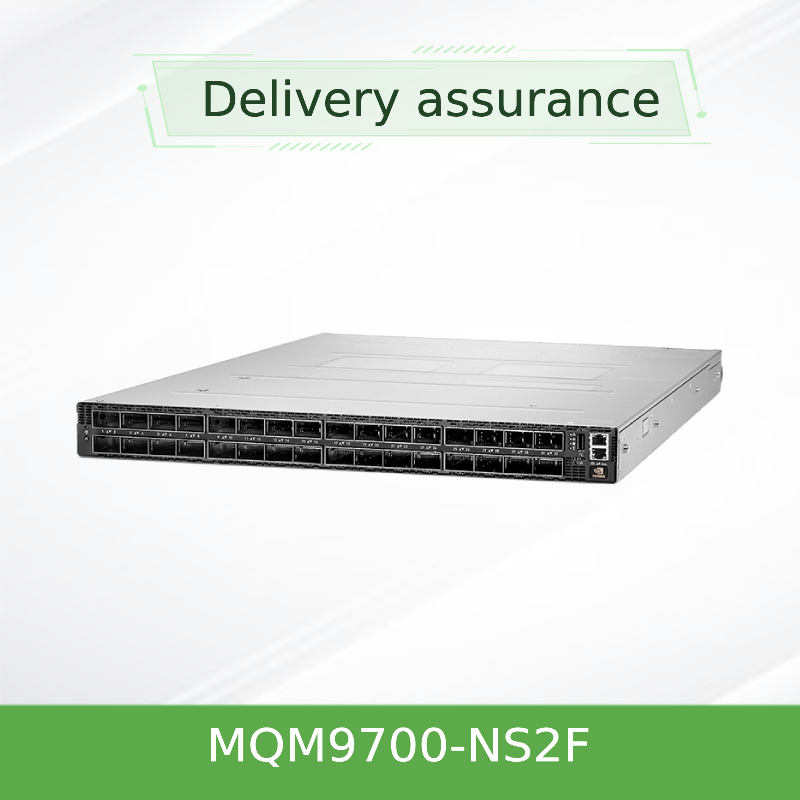

Przełącznik InfiniBand NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s – 64-portowy NDR, przepływ powietrza P2C, wbudowane zarządzanie
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Dokument: | MQM9700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Numer modelu: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marka: | Mellanox |
|---|---|---|---|
| Łączność łącza w górę: | 400 Gbps | Nazwa: | InfiniBand MQM9700-NS2F Przełącznik sieciowy Mellanox 1U NDR 400Gb/S do serwera |
| Słowo kluczowe: | Przełącznik sieciowy Mellanox | Konfiguracja portu: | 64x 400G, 32x OSFP |
| Podkreślić: | NVIDIA Quantum-2 InfiniBand Switch 400Gb/s,64-portowy przełącznik InfiniBand NDR,Przełącznik InfiniBand z przepływem powietrza P2C |
||
opis produktu
Przełącznik NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand
NVIDIA Quantum-2 MQM9700-NS2F oferuje 64 porty InfiniBand 400Gb/s w obudowie 1U z przepływ powietrza od przodu do tyłu (P2C), umożliwiając tworzenie ekstremalnie skalowalnych klastrów AI i HPC w standardowych środowiskach centrów danych. Wyposażony w wbudowany menedżer podsieci, ten w pełni zarządzany przełącznik obsługuje do 2000 węzłów od razu po wyjęciu z pudełka i integruje SHARPv3, RDMA oraz adaptacyjne routowanie dla niezrównanej wydajności.
Przegląd produktu
MQM9700-NS2F to w pełni zarządzany przełącznik InfiniBand 400Gb/s o stałej konfiguracji z serii NVIDIA Quantum-2, wyposażony w przepływ powietrza od przodu do tyłu (P2C) i wbudowany menedżer podsieci dla uproszczonego wdrożenia. Oferuje 32 porty OSFP, każdy o przepustowości 400Gb/s (lub 128 portów przy 200Gb/s dzięki technologii podziału portów) i zapewnia łączną przepustowość dwukierunkową wynoszącą 51,2 Tb/s.
Kluczowe cechy
- 64 nieblokujące porty 400Gb/s (32 złącza OSFP)
- Łączna przepustowość dwukierunkowa 51,2 Tb/s
- Technologia podziału portów: do 128 portów @ 200Gb/s
- Obliczenia w sieci SHARPv3 – akceleracja AI 32x
- Opóźnienie poniżej mikrosekundy z adaptacyjnym routowaniem
- Samonaprawiająca się sieć, QoS i kontrola zatorów
- Wbudowany menedżer podsieci – zarządza do 2000 węzłów
- 1+1 redundantne zasilacze z możliwością wymiany podczas pracy (200-240Vac)
- Przepływ powietrza P2C (od przodu do tyłu), wentylatory z możliwością wymiany podczas pracy
- MLNX-OS z interfejsami CLI, WebUI, SNMP i JSON
- Kompatybilność wsteczna z HDR, EDR i FDR
Technologia: Architektura NVIDIA Quantum-2
Platforma Quantum-2 integruje trzecią generację technologii SHARP (SHARPv3), umożliwiając agregację danych w sieci, która redukuje ruch danych i przyspiesza szkolenie AI oraz symulacje HPC. W połączeniu z Remote Direct Memory Access (RDMA) i protokołem NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol, MQM9700-NS2F znacząco poprawia wydajność aplikacji podczas przesyłania danych przez sieć.
Typowe wdrożenia
- Klastry AI i uczenia maszynowego – skalowalny trening akcelerowany przez GPU z SHARPv3
- Obliczenia o wysokiej wydajności (HPC) – symulacje badawcze, modelowanie pogody i genomika
- Centrum danych typu spine-leaf – sieci InfiniBand 400G dla pamięci masowej i obliczeń o niskim opóźnieniu
- Firmy i chmura – skalowalne, wielodostępne sieci z wbudowanym zarządzaniem podsiecią
- Rząd i edukacja – laboratoria badawcze i centra superkomputerowe
Specyfikacje
| Parametr | MQM9700-NS2F |
|---|---|
| Porty / Prędkość | 64 porty 400Gb/s (32 OSFP); do 128 portów @ 200Gb/s z podziałem |
| Łączna przepustowość | 51,2 Tb/s dwukierunkowo |
| Przekazywanie pakietów | >66,5 miliarda pakietów na sekundę (BPPS) |
| Format | 1U do montażu w szafie, 43,6 x 438 x 660,4 mm |
| Waga | 14,5 kg |
| Zasilacz | 1+1 redundantny, z możliwością wymiany podczas pracy, 200-240Vac, 80+ Gold, ENERGY STAR |
| Chłodzenie | Przepływ powietrza od przodu do tyłu (P2C), wentylatory z możliwością wymiany podczas pracy |
| Zarządzanie | Wbudowany menedżer podsieci (do 2000 węzłów) |
| Temperatura pracy | 0°C do 40°C |
| Gwarancja | 1 rok (dostępne opcje rozszerzone) |
Przewodnik wyboru
| Numer katalogowy | Opis | Przepływ powietrza | Zarządzanie |
|---|---|---|---|
| MQM9700-NS2F | 64-portowy 400Gb/s, 32 OSFP, zarządzany, przepływ powietrza P2C | Od przodu do tyłu (P2C) | Wbudowany menedżer podsieci |
| MQM9700-NS2R | 64-portowy 400Gb/s, zarządzany, przepływ powietrza C2P | Od złącza do zasilania (C2P) | Wbudowany menedżer podsieci |
| MQM9790-NS2F | 64-portowy 400Gb/s, niezarządzany, przepływ powietrza P2C | Od przodu do tyłu | Zewnętrzny (UFM) |
| MQM9790-NS2R | 64-portowy 400Gb/s, niezarządzany, przepływ powietrza C2P | Od złącza do zasilania | Zewnętrzny (UFM) |
Zalety
- Niezrównana gęstość: 64 porty 400G w 1U – zmniejsza zajmowane miejsce w szafie i zużycie energii na port
- Akceleracja w sieci: SHARPv3 redukuje ruch danych i przyspiesza obciążenia AI/ML do 32x
- Elastyczne topologie: Obsługuje Fat Tree, DragonFly+, Torus i inne dla dowolnego projektu klastra
- Uproszczone zarządzanie: Wbudowany menedżer podsieci umożliwia pracę od razu po wyjęciu z pudełka dla maksymalnie 2000 węzłów
- Standardowy przepływ powietrza P2C: Pasuje do większości projektów chłodzenia centrów danych z przepływem powietrza od przodu do tyłu
- Ochrona inwestycji: Kompatybilność wsteczna z HDR/EDR i przyszłościowe dla NDR200/400
Często zadawane pytania
Jaka jest różnica między MQM9700 a MQM9790?
MQM9700 zawiera wbudowany menedżer podsieci i jest w pełni zarządzany od razu po wyjęciu z pudełka dla maksymalnie 2000 węzłów. MQM9790 jest zarządzany zewnętrznie i wykorzystuje NVIDIA UFM do zaawansowanego zarządzania siecią.
Co oznacza przepływ powietrza P2C?
Przepływ powietrza P2C (power-to-connector, powszechnie określany jako od przodu do tyłu) oznacza, że powietrze wchodzi od strony zasilacza i wychodzi przez stronę złączy. Jest to standardowy kierunek przepływu powietrza stosowany w większości projektów chłodzenia centrów danych.
Czy mogę używać MQM9700-NS2F z istniejącą infrastrukturą InfiniBand HDR?
Tak, przełącznik jest wstecznie kompatybilny z prędkościami HDR, EDR i FDR, co pozwala na stopniowe modernizacje.
Środki ostrożności
- Upewnij się, że temperatura otoczenia pracy mieści się w zakresie od 0°C do 40°C
- Używaj wyłącznie kwalifikowanych przez NVIDIA modułów optycznych i kabli dla optymalnej wydajności
- Prawidłowy kierunek przepływu powietrza (P2C) musi być zgodny ze środowiskiem instalacji
- Nie blokuj otworów wentylacyjnych; zachowaj co najmniej 5 cm odstępu po obu stronach
- Zasilacz musi spełniać wymagania 200-240Vac; uziemienie jest obowiązkowe
Lista kontrolna kupującego
- Potwierdź, że kierunek przepływu powietrza (P2C) pasuje do układu gorącego/zimnego korytarza w Twoim centrum danych
- Sprawdź, czy rozmiar klastra mieści się w limicie 2000 węzłów wbudowanego menedżera podsieci
- Zweryfikuj wymagania dotyczące wejścia zasilania (200-240Vac) i redundancji
- Sprawdź długości i typy kabli OSFP (miedziane/światłowodowe) dla odległości w szafie
- Poproś o rozszerzoną gwarancję lub wsparcie na miejscu, jeśli jest to potrzebne dla wdrożenia krytycznego dla misji
