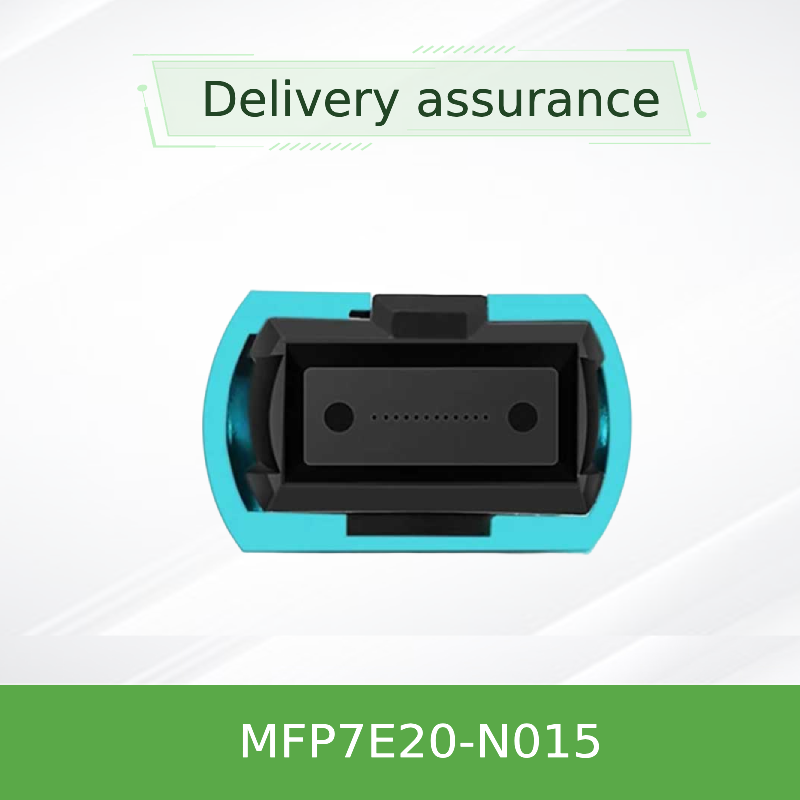

Kabel rozdzielający NVIDIA MFP7E20-N015 1:2 800G na 2x400G MPO-12/APC OM4, 15m
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E20-N015 |
| Dokument: | MFP7E20-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MFP7E20-N015 | Kształt materiału: | Okrągły drut |
|---|---|---|---|
| Zezwalała na wytrzymałość na rozciąganie: | 1000n <10000N | Orzecznictwo: | RoHS, CE, ISO9001, VDE, CCC |
| Materiał osłony: | PCV | Długość: | 15 m |
| Szybkość transmisji danych: | 400 GB/s | Pochodzenie: | Indie / Izrael / Chiny |
| Podkreślić: | Kabel rozdzielający NVIDIA 800G na 400G,Kabel światłowodowy MPO-12 APC OM4,15-metrowy kabel rozdzielający Nvidia MPO |
||
opis produktu
Przegląd produktu
Kabel rozdzielający Mellanox MFP7E20-N015 to pasywny kabel rozdzielający optyczny, który konwertuje dwuportowy interfejs transceivera OSFP 800G na dwa niezależne łącza 200G/400G. Wykorzystując 8 aktywnych światłowodów wielomodowych (50/125 µm) w konfiguracji rozgałęzionej MPO-12/APC do podwójnego MPO-12/APC, zapewnia ekonomiczne rozwiązanie o niskich stratach do podłączania przełączników top-of-rack do adapterów ConnectX-7 i DPU BlueField-3. Polerowanie z fizycznym kontaktem pod kątem (APC) minimalizuje odbicia wsteczne, zapewniając stabilną pracę w szybkich łączach PAM4.Kluczowe cechyMożliwość rozgałęzienia:
1× MPO-12/APC do 2× MPO-12/APC dla podwójnych wyjść 200G/400G
- Światłowód wielomodowy: 50/125 µm OM3 (≤30 m) / OM4 (≤50 m) z płaszczem Aqua LSZH
- Okablowanie typu B (skrzyżowane): Bezpośrednio łączy TX z RX dla parowania transceiverów typu straight-through
- Niskie straty wtrąceniowe: ≤0,35 dB + 0,0004×L (dB) na czoło złącza
- Polerowanie APC (8°): Redukuje optyczne odbicie wsteczne do strat powrotnych ≥35 dB
- Zatrzask typu push-pull: Szybkie zwalnianie, łatwa instalacja w gęstych portach
- Zgodność: Telcordia GR-1435, IEC 61754-7, RoHS, bezpieczeństwo laserowe klasy 1
- Obsługiwane protokoły: InfiniBand HDR, Ethernet 200G/400G, NVLink
- Technologia i projektMFP7E20-N015 wykorzystuje precyzyjną inżynierię optyczną NVIDIA. Złącza MPO-12/APC posiadają otwory prowadzące, które pasują do sworzni prowadzących transceivera, zapewniając dokładne wyrównanie światłowodów. Polerowanie pod kątem 8° eliminuje odbicia Fresnela, które mogą powodować zniekształcenia sygnału w modulacji PAM4. Każdy kabel jest testowany fabrycznie pod kątem strat wtrąceniowych, strat powrotnych i polaryzacji. Płaszcz LSZH (niska emisja dymu, bezhalogenowy) redukuje toksyczne emisje w scenariuszach pożarowych, dzięki czemu nadaje się do środowisk centrów danych.
Typowe wdrożenia
Przełącznik do serwera:
Podłączanie przełączników NVIDIA Spectrum-4 lub Quantum-2 do kart sieciowych ConnectX-7 i DPU BlueField-3 w szafach obliczeniowych/magazynowych
- Rozgałęzienie 400G na 2×200G: Używaj z dwuportowymi transceiverami OSFP DR8 do podziału na dwa łącza 200G dla podwójnych serwerów
- Obliczenia o wysokiej wydajności (HPC): Połączenia o niskim opóźnieniu dla klastrów treningowych AI i rozproszonych systemów przechowywania danych
- Między-szafowe połączenia w centrum danych: Łącza krótkiego zasięgu (do 50 m) z integracją paneli krosowych
- KompatybilnośćTransceivery:
NVIDIA MMA4Z00-NS (dwuportowy OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - wszystkie z interfejsem MPO-12/APC.
Przełączniki / Adaptery: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 oraz dowolny port 400G/200G akceptujący OSFP/QSFP112 z MPO-12/APC.
Typ światłowodu: Wielomodowy OM3 (≤30 m) lub OM4 (≤50 m). Płaszcz Aqua.
Nie można mieszać z złączami UPC (niebieskimi) - tylko APC.SpecyfikacjeParametr
Wartość
| Typ produktu | Pasywny kabel rozdzielający optyczny, MPO-12/APC do 2×MPO-12/APC |
|---|---|
| Liczba światłowodów | 8 aktywnych (4 TX + 4 RX) + 4 nieaktywne elementy wzmacniające |
| Typ światłowodu | 50/125 µm wielomodowy OM3 (≤30 m) / OM4 (≤50 m) |
| Polerowanie złącza | Fizyczny kontakt pod kątem (APC), 8° |
| Straty wtrąceniowe (na koniec) | ≤0,35 dB + 0,0004×L (L w metrach) |
| Straty powrotne | ≥35 dB |
| Temperatura pracy | 0 °C do 70 °C |
| Temperatura przechowywania | -40 °C do 85 °C |
| Wilgotność (bez kondensacji) | 10% - 85% RH |
| Materiał płaszcza | LSZH (niska emisja dymu, bezhalogenowy), Aqua, OFNR |
| Minimalny promień gięcia | 30 mm (w dowolnym miejscu kabla) |
| Średnica kabla | 3,0 ± 0,2 mm |
| Topologia okablowania | Typ B (skrzyżowane) |
| Regulacje | CB, cTUVus, CE, FCC Klasa A, ICES, RCM, VCCI, laser klasy 1 (IEC 60825-1) |
| Długość (N015) | 15 metrów |
| Przewodnik wyboru | Numer części zamawianej |
Opis
| Długość | MFP7E20-N003 | MMF, MPO-12 APC do 2×MPO-12 APC |
|---|---|---|
| 3 m | Dla długości nieujętych na liście, prosimy o kontakt z naszym działem sprzedaży w celu uzyskania niestandardowych opcji. | MMF, MPO-12 APC do 2×MPO-12 APC |
| 5 m | Dla długości nieujętych na liście, prosimy o kontakt z naszym działem sprzedaży w celu uzyskania niestandardowych opcji. | MMF, MPO-12 APC do 2×MPO-12 APC |
| 7 m | Dla długości nieujętych na liście, prosimy o kontakt z naszym działem sprzedaży w celu uzyskania niestandardowych opcji. | MMF, MPO-12 APC do 2×MPO-12 APC |
| 10 m | Dla długości nieujętych na liście, prosimy o kontakt z naszym działem sprzedaży w celu uzyskania niestandardowych opcji. | MMF, MPO-12 APC do 2×MPO-12 APC |
| 15 m | Dla długości nieujętych na liście, prosimy o kontakt z naszym działem sprzedaży w celu uzyskania niestandardowych opcji. | MMF, MPO-12 APC do 2×MPO-12 APC |
| 20 m | Dla długości nieujętych na liście, prosimy o kontakt z naszym działem sprzedaży w celu uzyskania niestandardowych opcji. | MMF, MPO-12 APC do 2×MPO-12 APC |
| 30 m | Dla długości nieujętych na liście, prosimy o kontakt z naszym działem sprzedaży w celu uzyskania niestandardowych opcji. | MMF, MPO-12 APC do 2×MPO-12 APC |
| 50 m | Dla długości nieujętych na liście, prosimy o kontakt z naszym działem sprzedaży w celu uzyskania niestandardowych opcji. | Kluczowe fakty |
Numer części:
MFP7E20-N015
Typ złącza: MPO-12/APC (żeńskie)
Współczynnik rozgałęzienia: 1 → 2 (podwójne 200G/400G)
Maksymalny zasięg: 50 m (OM4), 30 m (OM3)
Rdzeń światłowodu: 50/125 µm wielomodowy
Protokoły: Ethernet, InfiniBand, NVLink
Macierz kompatybilnościTyp transceivera
Konfiguracja portu
| Szybkość transmisji danych | NVIDIA MMA4Z00-NS (OSFP) | Dwuportowy, 2×MPO-12 APC |
|---|---|---|
| 800G (2×400G) | NVIDIA MMA4Z00-NS400 (OSFP) | Jednoportowy, MPO-12 APC |
| 400G | Transceivery firm trzecich OSFP/QSFP112 | Interfejs MPO-12 APC |
| 400G | Transceivery firm trzecich OSFP/QSFP112 | Interfejs MPO-12 APC |
| 200G/400G (weryfikacja IL) | Lista kontrolna kupującego | Potwierdź, że port transceivera to MPO-12/APC (nie UPC) |
Zweryfikuj wymaganą długość kabla (N015 = 15 m)
- Upewnij się, że Twoja infrastruktura światłowodowa to wielomodowy OM3 lub OM4
- Sprawdź, czy Twój przełącznik/adapter obsługuje polaryzację typu B
- Przejrzyj budżet strat wtrąceniowych Twojego łącza (w tym panele krosowe)
- Często zadawane pytania
- P: Jaka jest różnica między MFP7E20-N015 a standardowym kablem MPO-12?
O: Jest to kabel rozdzielający 1 na 2 z krzyżowaniem typu B, specjalnie zaprojektowany do podziału dwuportowego transceivera OSFP 800G na dwa łącza 200G/400G. Standardowe kable MPO są zazwyczaj proste.
P: Czy mogę używać tego kabla z transceiverami 100G lub 40G?
O: Nie, jest zoptymalizowany pod kątem sygnalizacji PAM4 200G/400G. Może nie spełniać wymagań dotyczących strat wtrąceniowych dla starszych optyk NRZ.
P: Jaka jest maksymalna obsługiwana odległość?
O: 50 metrów przez światłowód OM4 (z dwoma złączami panelu krosowego). Dla OM3 limit wynosi 30 metrów.
P: Czy kabel jest kompatybilny z QSFP-DD lub SFP-DD?
O: Jest on podłączany do transceiverów MPO-12/APC; QSFP-DD i SFP-DD zazwyczaj używają innych złączy (np. MPO-16 lub LC). Proszę zweryfikować typ transceivera.
Środki ostrożności przy obsłudze
Pozostaw zatyczki ochronne na złączach do momentu instalacji, aby zapobiec zanieczyszczeniu
Zawsze czyść zarówno ferulę kabla, jak i gniazdo transceivera za pomocą zatwierdzonego środka czyszczącego do optyki przed połączeniem
- Nie zginaj kabla poniżej minimalnego promienia 30 mm
- Unikaj kontaktu z płynami lub rozpuszczalnikami; płaszcz LSZH nie jest odporny chemicznie na wszystkie substancje
- Przestrzegaj standardowych środków ostrożności ESD podczas obsługi (chociaż kabel jest pasywny, jest podłączany do transceiverów wrażliwych na ESD)
