NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR & Ethernet
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFS1S00-H005V |
| Dokument: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | MELLANOX AOC KABEL | Długość kabla: | 5 metrów |
| Model: | MFS1S00-H005V | Nazwa: | Kabel Mellanox AOC MFS1S00-H005V aktywny kabel optyczny do 200Gb/s IB HDR QSFP56 5m |
| Słowo kluczowe: | MELLANOX AOC KABEL | ||
| Podkreślić: | NVIDIA QSFP56 MMF kabel AOC,Kabel HDR InfiniBand o prędkości 200 Gb/s,Kabel optyczny Ethernet QSFP56 |
||
opis produktu

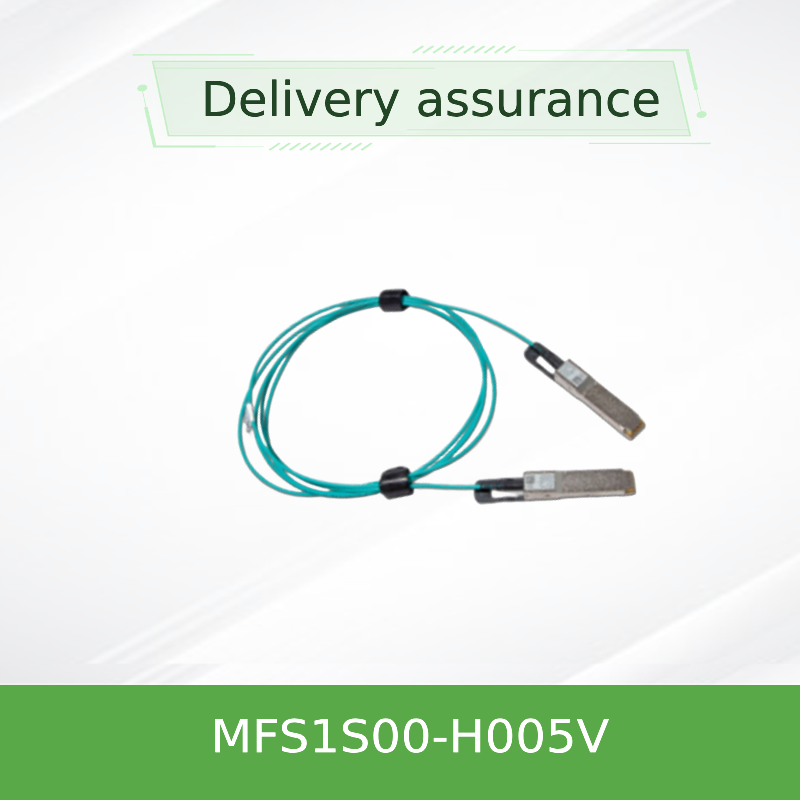

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Multimodowy kabel optyczny z włókna aktywnego opartego na VCSEL do InfiniBand HDR i 200GbE
Przegląd produktu
NVIDIA MFS1S00-H005V to wysokowydajny kabel optyczny QSFP56 o prędkości 200 Gb/s (AOC) zaprojektowany do połączeń międzyprzewodowych o krótkim zasięgu w centrach danych.charakterystyka wybierania czasu na pasie, zapewnia niezawodną, energooszczędną łączność dla systemów InfiniBand HDR i 200 Gigabit Ethernet.
Kluczowe cechy
- Prędkość transmisji danych: do 200 Gb/s (4×50 Gb/s PAM4)
- Wsparcie protokołu: InfiniBand HDR, 200GbE
- Zakres: do 100 m na światłowłonie multimodowym
- Niska moc: 5,0 W typowa na koniec (z ponownym wyłączeniem)
- Włącza się go na gorąco: QSFP56, zgodny ze standardem SFF-8665.
- Zarządzanie: Interfejs SFF-8636 I2C z DDM
- Można go zaprogramować: amplituda wyjściowa Rx i pre-podkreślenie
- Zgodność: RoHS, klasa 1 bezpieczeństwa laserowego
Technologia i projektowanie
MFS1S00-H005V wykorzystuje technologię VCSEL (Vertical Cavity Surface-Emitting Laser) o długości fali 850 nm, w połączeniu z szybkim światłem multimodowym.Każdy pas ma niezależne ponowne ustawianie czasu zarówno dla tras przesyłających, jak i odbierającychKabel integruje cyfrowe monitorowanie diagnostyczne (DDM) do śledzenia w czasie rzeczywistym mocy optycznej, temperatury, napięcia i prądu strumieniowego.
Typowe rozmieszczenia
- Tkaniny InfiniBand HDR: Podłącz przełączniki do serwerów i pamięci masowej w klastrach HPC
- 200GbE agregacja: łącze SN3700 i SN4600 w architekturze top-of-rack lub leaf-spine
- Połączenia między centrami danych: połączenia krótkiego zasięgu (do 100 m) między regalami lub w rzędzie
- Klustery szkoleniowe AI/ML: Łączność o niskim opóźnieniu i dużej przepustowości dla systemów opartych na procesorach graficznych
Zgodność
Przełączniki: NVIDIA Spectrum SN3700, seria SN4600 i inne przełączniki wyposażone w QSFP56, obsługujące 200G InfiniBand lub Ethernet.
Adaptory / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 z portami QSFP56.
Protokoły: InfiniBand HDR (100G/200G) i 200GbE (IEEE 802.3bs).
Kompatybilność zależy od systemu; w przypadku zweryfikowanych konfiguracji należy zapoznać się z sprawozdaniem o kwalifikacji produktu na poziomie systemu.
Specyfikacje
| Parametry | Wartość |
|---|---|
| Rodzaj produktu | Aktywny kabel optyczny (AOC), QSFP56 |
| Wskaźnik danych | 200Gb/s (4×50Gb/s PAM4) |
| Rodzaj włókna | Multimody (MMF) |
| Długość fali | 850 nm VCSEL |
| Zakres (OM3/OM4) | Do 100 m |
| Napięcie zasilania | 3.3V (3.135V 3.465V) |
| Rozpraszanie mocy (na koniec, z ponownym rozpuszczaniem) | 5.0W typowe |
| Temperatura obudowy operacyjnej | 0 °C do 70 °C |
| Temperatura przechowywania | -40 °C do 85 °C |
| Względna wilgotność (funkcjonująca) | 5% ∼ 85% |
| Rodzaj złącza | QSFP56 (zgodny ze standardem SFF-8665) |
| Interfejs zarządzania | I2C (SFF-8636) |
| Diagnostyka cyfrowa (DDM) | Tx/Rx moc, temperatura, napięcie, prąd przesunięty |
| Rozporządzające | CB, cTUVus, CE, FCC klasa A, ICES, RCM, VCCI, laser klasy 1 |
| Długość (H005V) | 5 metrów |
Przewodnik do wyboru
| Numer części zamówionej | Opis | Długość |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
W przypadku innych długości lub opcji niestandardowych, prosimy o kontakt z naszym zespołem sprzedaży.
Zalety
- Rozszerzony zasięg: Znacznie dłuższy niż pasywne miedziane DAC, do 100 m
- Niskie zużycie energii: 5,0 W na koniec zmniejsza ogólny budżet energii w centrum danych
- Elastyczna selekcja częstotliwości: obsługuje zarówno tryby NRZ (EDR) jak i PAM4 (HDR) za pośrednictwem selekcji częstotliwości
- Niezawodna integralność sygnału: programowalna wyrównania i retiming zapewnić niezawodną wydajność łącza
- Łatwe wdrażanie: Włączalny włączający się w gorąco QSFP56 z zamkiem odciśniętym
Częste pytania
P: Jaka jest różnica między AOC a DAC?
A: AOC (Active Optical Cable) wykorzystuje światłowody z zintegrowanymi nadajnikami, aby osiągnąć dłuższy zasięg (do 100 m) niż pasywne miedziane kable DAC (zwykle ≤ 5 m),Oferując mniejszą wagę i lepszą odporność na EMI.
P: Czy mogę użyć tego kabla z przełącznikami 100G lub 40G?
O: Tak, może działać w trybie NRZ (25,78125 Gb / s) dla aplikacji 100G lub 40G, ale jest zoptymalizowany dla 200G PAM4.
P: Jaki jest promień gięcia tego kabla?
A: Minimalny promień zakrętu wynosi 30 mm.
P: Czy kabel można podłączyć na gorąco?
Odpowiedź: Tak, jest w pełni podłączalny na gorąco i obsługuje bezpośrednie wprowadzanie/odstawianie bez wyłączania systemu hosta.
Środki ostrożności
- Do momentu instalacji na złączach należy trzymać zabezpieczające pokrycie od pyłu, aby zapobiec zanieczyszczeniu
- Wykorzystanie zatwierdzonych środków czyszczących łączników optycznych przed parzeniem w celu zapewnienia niskiej straty wstawienia
- Unikaj zginania kabla mocniej niż minimalny promień zginania 30 mm
- Przestrzeganie standardowych środków ostrożności w zakresie ESD podczas instalacji i obsługi
- Nie pociągaj po złączach; do wstawienia/wyjmowania użyj wyciągacza lub zamka
