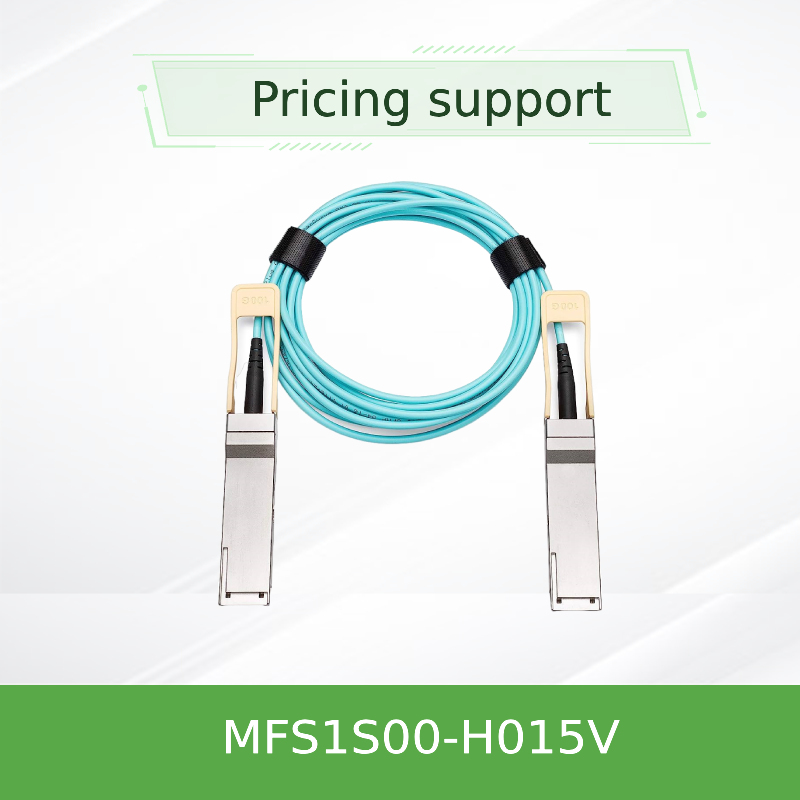

200G QSFP56 Aktywny kabel optyczny do przełączników NVIDIA SN3700/SN4600 MFS1S00-H015V
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFS1S00-H015V |
| Dokument: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | MELLANOX AOC KABEL | Długość kabla: | 15 metrów |
| Model: | MFS1S00-H015V | ||
| Podkreślić: | 200G QSFP56 kabel optyczny do przełączników NVIDIA,QSFP56 aktywny kabel optyczny z gwarancją,Kabel optyczny kompatybilny z NVIDIA SN3700 SN4600 |
||
opis produktu
Kabel optyczny aktywny 200G QSFP56 do przełączników NVIDIA SN3700/SN4600
W sprawieNVIDIA MFS1S00-H015Vjest wysokiej wydajności kablem optycznym aktywnym QSFP56 o pojemności 200 Gb/s (AOC) zaprojektowanym do połączeń międzysystemowych o krótkim zasięgu w centrach danych.Ten multimodowy AOC włókna oparty na VCSEL obsługuje modulację PAM4 4 × 50Gb / s i zapewnia niezawodne, energooszczędna łączność dla systemów InfiniBand HDR i 200 Gigabit Ethernet.
Przegląd produktu
NVIDIA MFS1S00-H015V to aktywny kabel optyczny oparty na QSFP56 VCSEL, który zapewnia 200Gb/s łącznej przepustowości przez światłowłókno multimodowe.każda z nich działająca z prędkością do 50 Gb/s z modulacją PAM4Kabel ten jest w pełni zgodny ze standardami SFF-8665 i SFF-8636, obsługuje instalację podłączalną na gorąco i zarządzanie I2C, zużywając tylko 5,0W typowej mocy na koniec z włączonym ponownym włączeniem.
Kluczowe cechy
- Prędkość danych:Do 200Gb/s (4 × 50Gb/s PAM4)
- Wsparcie protokołu:InfiniBand HDR, 200GbE
- Zakres:Do 100 m na włóknie multimodowe
- Niska moc:5.0W typowe na koniec (z ponownym ustawieniem czasu)
- Włącza się go na gorąco:QSFP56, zgodny ze standardem SFF-8665
- Zarządzanie:Interfejs SFF-8636 I2C z DDM
- Programuje się:Rx amplituda wyjściowa i pre-podkreślenie
- Zgodność:RoHS, klasa 1 bezpieczeństwa laserowego
Technologia i projektowanie
MFS1S00-H015V wykorzystuje technologię VCSEL (Vertical Cavity Surface-Emitting Laser) o długości fali 850 nm w połączeniu z szybkim światłem multimodowym.Każdy pas ma niezależne ponowne ustawianie czasu zarówno dla tras przesyłających, jak i odbierającychKabel integruje cyfrowe monitorowanie diagnostyczne (DDM) do śledzenia w czasie rzeczywistym mocy optycznej, temperatury, napięcia i prądu strumieniowego,z programowalnym wyrównaniem Tx i amplitudą wyjściową Rx/przestrzenią podkreślenia do dopracowywania precyzyjnego.
Typowe rozmieszczenia
- tkaniny InfiniBand HDR:Podłączenie przełączników do serwerów i pamięci masowej w klastrach HPC
- 200GbE agregacja:Przełączniki SN3700 i SN4600 w architekturze top-of-rack lub leaf-spine
- Połączenia między centrami danych:Połączenia krótkiego zasięgu (do 100 m) między regałami lub w obrębie rzędu
- Grupy szkoleniowe AI/ML:Łączność o niskim opóźnieniu i dużej przepustowości dla systemów opartych na procesorach graficznych
Zgodność
Przełączniki:NVIDIA Spectrum SN3700, seria SN4600 i inne przełączniki wyposażone w QSFP56 obsługujące 200G InfiniBand lub Ethernet.
Adaptory / DPU:ConnectX-6, ConnectX-7, BlueField-2/3 z portami QSFP56.
Protokoły:InfiniBand HDR (100G/200G) i 200GbE (IEEE 802.3bs).
Adaptory / DPU:ConnectX-6, ConnectX-7, BlueField-2/3 z portami QSFP56.
Protokoły:InfiniBand HDR (100G/200G) i 200GbE (IEEE 802.3bs).
Kompatybilność zależy od systemu; w przypadku zweryfikowanych konfiguracji należy zapoznać się z sprawozdaniem o kwalifikacji produktu na poziomie systemu.
Specyfikacje
| Parametry | Wartość |
|---|---|
| Rodzaj produktu | Aktywny kabel optyczny (AOC), QSFP56 |
| Wskaźnik danych | 200Gb/s (4 × 50Gb/s PAM4) |
| Rodzaj włókna | Multimody (MMF) |
| Długość fali | 850 nm VCSEL |
| Zakres (OM3/OM4) | Do 100 m |
| Napięcie zasilania | 3.3V (3.135V - 3.465V) |
| Rozpraszanie mocy (na koniec, z ponownym rozpuszczaniem) | 5.0W typowe |
| Temperatura obudowy operacyjnej | 0 °C do 70 °C |
| Temperatura przechowywania | -40 °C do 85 °C |
| Względna wilgotność (funkcjonująca) | 5% - 85% |
| Rodzaj złącza | QSFP56 (zgodny ze standardem SFF-8665) |
| Interfejs zarządzania | I2C (SFF-8636) |
| Diagnostyka cyfrowa (DDM) | Tx/Rx moc, temperatura, napięcie, prąd przesunięty |
| Rozporządzające | CB, cTUVus, CE, FCC klasa A, ICES, RCM, VCCI, laser klasy 1 |
| Długość (H015V) | 15 metrów. |
Przewodnik do wyboru
| Numer części zamówionej | Opis | Długość |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
W przypadku innych długości lub opcji niestandardowych, prosimy o kontakt z naszym zespołem sprzedaży.
Zalety
- Rozszerzony zasięg:Znacznie dłuższy niż pasywne miedziane DAC, do 100 m
- Niskie zużycie energii:5.0W na koniec zmniejsza ogólny budżet energii centrum danych
- Elastyczny wybór stawki:Wspiera zarówno tryby NRZ (EDR) jak i PAM4 (HDR) za pośrednictwem wybranej prędkości
- Solidna integralność sygnału:Programowalne wyrównanie i retiming zapewniają niezawodną wydajność połączenia
- Łatwe wdrożenie:Wtykacz typu QSFP56, podłączalny na gorąco, z zamkiem odpychaczem
Usługi i wsparcie
Jako autoryzowany partner NVIDIA Mellanox, Hong Kong Starsurge Group zapewnia:
- Doradztwo techniczne przed sprzedażą w zakresie projektowania tkanin InfiniBand i Ethernet
- Globalna logistyka z obsługą śledzenia w czasie rzeczywistym i obsługą odprawy celnej
- Standardowa roczna gwarancja na wady produkcyjne
- Porady dotyczące kompatybilności oprogramowania układowego dla platform przełącznika i adaptera NVIDIA
- Wielojęzyczne wsparcie (angielski, mandaryński, kantoneski) za pośrednictwem poczty elektronicznej lub telefonu
Częste pytania
P: Jaka jest różnica między AOC a DAC?
A: AOC (Active Optical Cable) wykorzystuje światłowody z zintegrowanymi nadajnikami, aby osiągnąć dłuższy zasięg (do 100 m) niż pasywne miedziane kable DAC (zwykle ≤ 5 m),Oferując mniejszą wagę i lepszą odporność na EMI.
P: Czy mogę użyć tego kabla z przełącznikami 100G lub 40G?
O: Tak, może działać w trybie NRZ (25,78125 Gb / s) dla aplikacji 100G lub 40G, ale jest zoptymalizowany dla 200G PAM4.
P: Jaki jest promień gięcia tego kabla?
A: Minimalny promień zakrętu wynosi 30 mm.
P: Czy kabel można podłączyć na gorąco?
Odpowiedź: Tak, jest w pełni podłączalny na gorąco i obsługuje bezpośrednie wprowadzanie/odstawianie bez wyłączania systemu hosta.
Środki ostrożności
- Do momentu instalacji na złączach należy trzymać zabezpieczające pokrycie od pyłu, aby zapobiec zanieczyszczeniu
- Wykorzystanie zatwierdzonych środków czyszczących łączników optycznych przed parzeniem w celu zapewnienia niskiej straty wstawienia
- Unikaj zginania kabla mocniej niż minimalny promień zginania 30 mm
- Przestrzeganie standardowych środków ostrożności w zakresie ESD podczas instalacji i obsługi
- Nie pociągaj po złączach; do wstawienia/wyjmowania użyj wyciągacza lub zamka
O Hongkongu Starsurge Group
Hong Kong Starsurge Group Co., Limitedjest dostawcą sprzętu sieciowego, usług IT i rozwiązań integracyjnych systemów opartym na technologii. Od 2008 roku obsługujemy klientów na całym świecie sprzętem sieciowym, w tym przełącznikami, NIC,punkty dostępu bezprzewodowegoNasze doświadczone zespoły sprzedaży i techniczne wspierają różne branże, takie jak rząd, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa.Dostarczamy dostosowane rozwiązania, globalnej logistyki i wielojęzycznego wsparcia - wszystko to opiera się na zaangażowaniu klienta w zakresie niezawodności, wydajności i skalowalności.
Kluczowe fakty
- Numer części:MFS1S00-H015V
- Wskaźnik kształtu:Wymagania dotyczące:
- Prędkość danych:200Gb/s (4×50G PAM4)
- Zakres:Do 100 m (OM4)
- Protokoły:InfiniBand HDR, 200GbE
- Moc:5.0W typowe na koniec
Matryca zgodności
| Rodzaj urządzenia | Wspierane platformy |
|---|---|
| Przełączniki InfiniBand | NVIDIA Quantum-2, seria SB7800, SB7900 |
| Przełączniki Ethernet | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Adaptory / DPU | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Strona trzecia | Przełączniki wyposażone w QSFP56, obsługujące 200G (weryfikuj zgodność) |
Lista kontrolna nabywcy
- Potwierdź, że port przełącznika/adaptera obsługuje QSFP56 i 200G PAM4 lub NRZ
- Zweryfikuj wymaganą długość kabla (H015V = 15m)
- Upewnij się, że system obsługuje wymagany protokół (InfiniBand HDR lub 200GbE)
- Sprawdź budżet zasilania i chłodzenie modułu QSFP56
- Przegląd sprawozdania z kwalifikacji na poziomie systemu dla zatwierdzonych konfiguracji
