Kabel pasywny miedziany NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP1600-E003E26 |
| Dokument: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Gwarancja: | 1 rok | Nazwa: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Kabel sieciowy Inf |
|---|---|---|---|
| Długość kabla: | 3 metry | Słowo kluczowe: | Kabel DAC Mellanox |
| Stan: | Nowe i oryginalne | Typ: | MELLANOX AOC KABEL |
| Dostępność: | Magazyn | Technologia: | Infiniband |
| Podkreślić: | Kabel DAC NVIDIA Mellanox 100G QSFP28,Pasywny kabel miedziany InfiniBand EDR,Kabel Mellanox MCP1600-E003E26 100G |
||
opis produktu

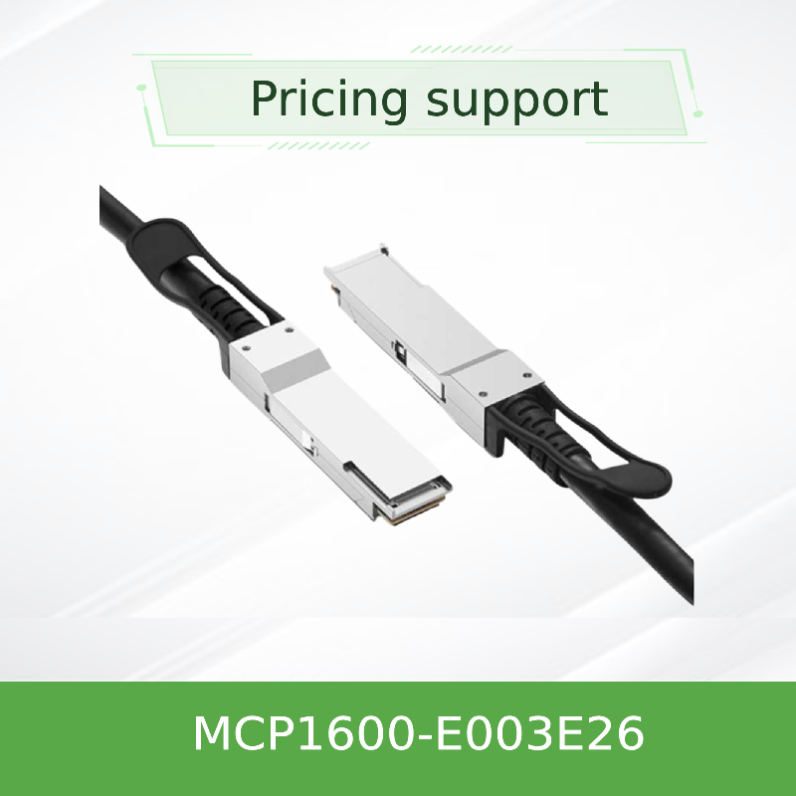

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR pasywny kabel miedziany
NVIDIA Mellanox QSFP28 DAC 100Gb/s Pasywny DAC dla InfiniBand EDR & 100GbE - 3m, 26AWG, LSZH
Przegląd produktu
W sprawieNVIDIA Mellanox MCP1600‐E003E26jest pasywnym kablem miedzianym QSFP28, który zapewnia łączną przepustowość 100 Gb/s na czterech szybkich parach miedzianych, z których każda działa z prędkością 25 Gb/s. Jest w pełni zgodny ze standardami SFF‐8665 i SFF‐8636,wspieranie instalacji podłączalnych na gorąco i zarządzania I2C z zintegrowaną EEPROM do identyfikacji produktuPrzy typowym zużyciu energii zaledwie 0,1 W, oferuje niezwykle energooszczędne, ekonomiczne rozwiązanie dla łączy krótkiego zasięgu (do 5 m) w środowiskach InfiniBand EDR i 100GbE.
Kluczowe cechy
- Prędkość danych:Do 100 Gb/s (4 × 25 Gb/s NRZ)
- Wsparcie protokołu:InfiniBand EDR, 100GbE
- Ultra-niska moc:0.1W typowe zużycie
- Włącza się go na gorąco:Wymagania dotyczące:
- Zarządzanie:Interfejs SFF‐8636 I2C z EEPROM
- Poziom błędu:Lepsze niż 1E-15 z systemami Mellanox
- Żakietka:LSZH (Low Smoke Zero Halogen), czarny
- Zgodność:RoHS, LF/HF PCB
Technologia i projektowanie
MCP1600‐E003E26 wykorzystuje cztery osłonięte dwuosiowe pary miedziane, z których każda została zaprojektowana do obsługi sygnalizacji NRZ 25Gb/s z doskonałą integralnością sygnału.Kabel posiada rozmiar 26AWG dla optymalnej równowagi między zasięgiem i elastycznościąW przypadku pożaru płaszcz LSZH zapewnia niską emisję dymu i zerową emisję halogenów, co czyni go idealnym rozwiązaniem dla środowisk centrów danych o rygorystycznych wymaganiach bezpieczeństwa.Każdy kabel jest testowany w fabryce, aby zagwarantować najlepszą wydajność i trwałość.
Typowe rozmieszczenia
- tkaniny InfiniBand EDR:Podłączyć przełączniki do serwerów i pamięci masowej w klastrach HPC.
- 100GbE agregacja:Połączenia o krótkim zasięgu między przełącznikami górnymi i serwerami.
- Połączenia między centrami danych:Kosztowo efektywne połączenia w obrębie stojaków lub między sąsiednimi stojakami (≤ 5 m).
- Grupy szkoleniowe AI/ML:Łączność o niskim opóźnieniu i dużej przepustowości dla systemów opartych na GPU.
Zgodność
Przełączniki:NVIDIA Mellanox Quantum, Spectrum serii i innych przełączników wyposażonych w QSFP28 obsługujących 100G InfiniBand lub Ethernet.
Adaptory / DPU:W przypadku urządzeń o pojemności mniejszej niż 10 W, pojemność większa niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W.
Protokoły:InfiniBand EDR (100G) i 100GbE (IEEE 802.3bj).
Kompatybilność zależy od układu; w przypadku zweryfikowanych konfiguracji należy zapoznać się z sprawozdaniem o kwalifikacji produktu na poziomie układu.
Adaptory / DPU:W przypadku urządzeń o pojemności mniejszej niż 10 W, pojemność większa niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W, pojemność mniejsza niż 10 W.
Protokoły:InfiniBand EDR (100G) i 100GbE (IEEE 802.3bj).
Kompatybilność zależy od układu; w przypadku zweryfikowanych konfiguracji należy zapoznać się z sprawozdaniem o kwalifikacji produktu na poziomie układu.
Specyfikacje
| Parametry | Wartość |
|---|---|
| Rodzaj produktu | Prostowy pasywny kabel miedziany (DAC), QSFP28 |
| Wskaźnik danych | 100 Gb/s (4 × 25 Gb/s NRZ) |
| Wskaźnik drutu | 26 AWG |
| Średnica kabla | 90,4 ± 0,4 mm |
| Minimalny promień zakrętu (jednorazowy) | 47 mm |
| Minimalny promień zakrętu (powtórny/zespół) | 94 mm |
| Tolerancja długości | ±50 mm |
| Napięcie zasilania | 3.3V (3.135V - 3.465V) |
| Zużycie energii | 0.1W typowe |
| Charakterystyczna impedancja | 100Ω (zakres 90-110Ω) |
| Opóźnienie rozprzestrzeniania | 4.5 ns/m (informacyjne) |
| Temperatura obudowy operacyjnej | 0 °C do 70 °C |
| Temperatura przechowywania | -40 °C do 85 °C |
| Względna wilgotność (funkcjonująca) | 5% - 85% |
| Poziom błędu bitów (BER) | < 1E-15 z systemami Mellanox |
| Materiał do kurtki | LSZH (Low Smoke Zero Halogen), Czarny |
| Rodzaj złącza | QSFP28 (zgodny ze standardem SFF‐8665) |
| Interfejs zarządzania | I2C (SFF‐8636) z EEPROM |
| Zgodność | RoHS, LF/HF PCB |
| Długość (E003E26) | 3 metry |
Przewodnik do wyboru
| Numer części zamówionej | Opis | Długość | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 00,5 m | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC, IB EDR | 10,0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 10,5 m | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC, IB EDR | 20,0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 20,5 m | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 30,0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 40,0 m | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC, IB EDR | 50,0 m | 26 |
Uwaga: W przypadku długości przekraczającej 5 m prosimy o kontakt z naszym zespołem sprzedaży w celu uzyskania opcji kabli aktywnych.
Zalety
- Efektywność kosztowaZnacznie niższe koszty niż nadajniki optyczne dla łączy krótkiego zasięgu.
- Ultra-niska moc:0.1W zużycie zmniejsza ogólny budżet energii centrum danych.
- Niski czas opóźnienia:Pasywna miedź zapewnia minimalne opóźnienie rozprzestrzeniania się (4,5 ns/m).
- Niezawodna wydajność:BER lepsze niż 1E-15 w systemach Mellanox.
- Łatwe wdrożenie:Włączający się włączający się włączający się włączający się włączający włączający się włączający włączający się włączający włączający włączający się włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włączający włącza włączający włączający włącza włączający włącza włączający włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza włącza
Usługi i wsparcie
Jako autoryzowany partner NVIDIA Mellanox, Hong Kong Starsurge Group zapewnia:
- Doradztwo techniczne przed sprzedażą w zakresie projektowania tkanin InfiniBand i Ethernet.
- Globalna logistyka z śledzeniem w czasie rzeczywistym i obsługą odprawy celnej.
- 1-letnia ograniczona gwarancja sprzętu obejmująca naprawy lub wymianę części.
- Wskazówki dotyczące oprogramowania układowego/kompatybilności dla platform przełącznika i adaptera NVIDIA.
- Wsparcie wielojęzyczne (angielski, mandaryński, kantoneski) za pośrednictwem poczty elektronicznej lub telefonu.
Częste pytania
P: Jaka jest różnica między DAC a AOC?
A: DAC (Direct Attach Copper Cable) wykorzystuje pasywne pary miedziane do łączy krótkiego zasięgu (do 5 m),podczas gdy AOC (Active Optical Cable) wykorzystuje światłowłókno z zintegrowanymi nadajnikami odbiornikowymi na dłuższe odległości (do 100 m)DAC są bardziej opłacalne dla krótkich połączeń.
P: Czy mogę użyć tego kabla z portami 40G lub 25G?
Odpowiedź: Kabel jest zoptymalizowany do obsługi 100G (4×25G).
P: Jaki jest minimalny promień gięcia tego kabla?
Odpowiedź: Pojedynczy promień zakrętu wynosi 47 mm. W przypadku zakrętów powtarzających się lub zbiorczych minimalny promień wynosi 94 mm.
P: Czy kabel można podłączyć na gorąco?
Odpowiedź: Tak, jest w pełni podłączalny na gorąco i obsługuje bezpośrednie wstawianie/wyjmowanie bez wyłączenia systemu hosta.
P: Jaka gwarancja jest zapewniona?
Odpowiedź: DAC Mellanox LinkX posiadają 1-letnią ograniczoną gwarancję sprzętową obejmującą naprawy lub wymianę części.
Środki ostrożności
- Do momentu montażu należy trzymać na złączach osłony zabezpieczające przed pyłem, aby zapobiec zanieczyszczeniu.
- Należy unikać gięcia kabla mocniej niż określony minimalny promień gięcia (47 mm pojedynczy, 94 mm powtarzalny).
- Nie pociągaj po złączach; do wstawiania/odstawiania użyj przycisków do pociągania lub zamka.
- Podczas instalacji i obsługi należy przestrzegać standardowych środków ostrożności w zakresie ESD.
- Upewnij się, że przewód nie jest poddawany nadmiernemu napięciu ani siłom kruszącym.
O Hongkongu Starsurge Group
Hong Kong Starsurge Group Co., Limitedjest dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracji systemów, opartym na technologii. Od 2008 r. obsługujemy klientów na całym świecie sprzętem sieciowym, w tym przełącznikami, NIC,punkty dostępu bezprzewodowegoNasze doświadczone zespoły sprzedaży i techniczne wspierają różne branże, takie jak rząd, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa.Dostarczamy dostosowane rozwiązania, globalnej logistyki i wielojęzycznego wsparcia - wszystko to opiera się na zaangażowaniu klienta w zakresie niezawodności, wydajności i skalowalności.
Kluczowe fakty
Numer części:MCP1600‐E003E26
Wskaźnik kształtu:Wymagania dotyczące:
Prędkość danych:100Gb/s (4×25G NRZ)
Długość:30,0 m
Wskaźnik drutu:26 AWG
Protokoły:InfiniBand EDR, 100GbE
Moc:0.1W typowe
Żakietka:LSZH, czarny
Wskaźnik kształtu:Wymagania dotyczące:
Prędkość danych:100Gb/s (4×25G NRZ)
Długość:30,0 m
Wskaźnik drutu:26 AWG
Protokoły:InfiniBand EDR, 100GbE
Moc:0.1W typowe
Żakietka:LSZH, czarny
Matryca zgodności
| Rodzaj urządzenia | Wspierane platformy |
|---|---|
| Przełączniki InfiniBand | NVIDIA Mellanox Quantum, seria SB7800, SB7900 |
| Przełączniki Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, seria SN4000 |
| Adaptory / DPU | W przypadku, gdy urządzenie jest używane przez urządzenie, należy zastosować następujące funkcje: |
| Strona trzecia | Przełączniki wyposażone w QSFP28 obsługujące 100G (weryfikacja zgodności) |
Lista kontrolna nabywcy
- Potwierdź, że port przełącznika/adaptera obsługuje QSFP28 i 100G NRZ.
- Sprawdź wymaganą długość kabla (E003E26 = 3,0 m).
- Upewnij się, że system obsługuje wymagany protokół (InfiniBand EDR lub 100GbE).
- Sprawdź, czy rozmiar kabla (26 AWG) spełnia wymagania mechaniczne dotyczące trasy.
- Przegląd sprawozdania z kwalifikacji na poziomie systemu dla zwalidowanych konfiguracji.
