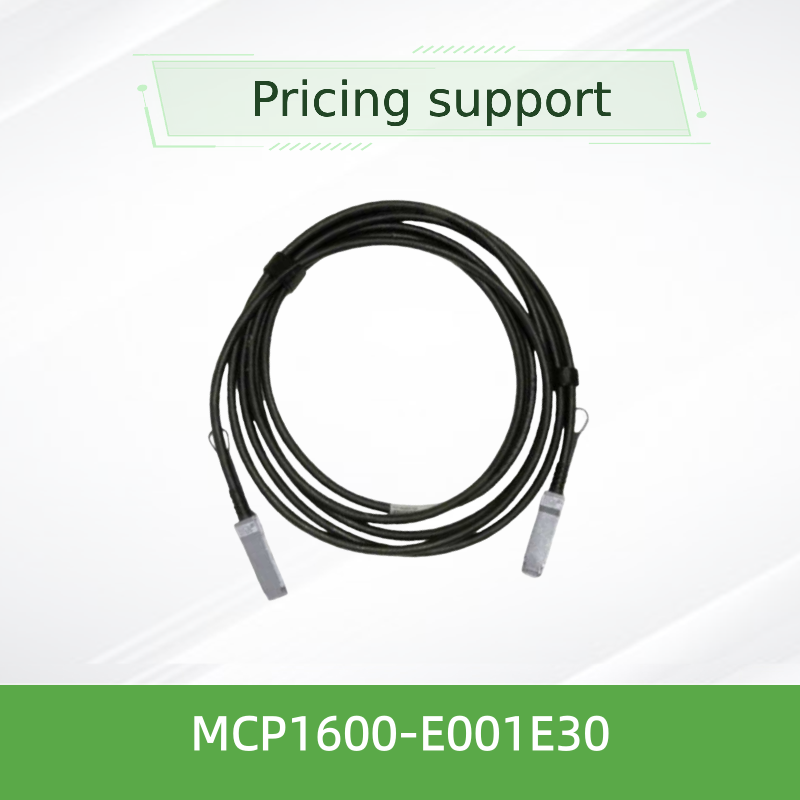

100G QSFP28 Kabel miedziany do bezpośredniego podłączenia do przełączników Mellanox MCP1600-E001E30 1m
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP1600-E001E30 |
| Dokument: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | MELLANOX AOC KABEL | Długość kabla: | 3 metry |
| Nazwa: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Kabel sieciowy Inf | Słowo kluczowe: | Kabel DAC Mellanox |
| Podkreślić: | Kabel 100G QSFP28 DAC dla Mellanox,Kabel kompatybilny z przełącznikiem Mellanox QSFP28,1m kablu miedzianego QSFP28 z bezpośrednim podłączeniem |
||
opis produktu
Kabel NVIDIA Mellanox QSFP28 DAC 100Gb/s
MCP1600‑E001E30 100G QSFP28 Direct Attach Copper Cable - Pasywny DAC dla InfiniBand EDR i 100GbE – 1m, 30AWG, LSZH
Przegląd produktu
Kabel NVIDIA Mellanox MCP1600‑E001E30 to pasywny kabel miedziany QSFP28, który zapewnia łączną przepustowość 100 Gb/s przez cztery szybkie pary miedziane, każda pracująca z prędkością 25 Gb/s. Jest w pełni zgodny ze standardami SFF‑8665 i SFF‑8636, obsługuje instalację typu hot‑pluggable i zarządzanie I²C z zintegrowanym EEPROM do identyfikacji produktu. Przy typowym zużyciu energii wynoszącym zaledwie 0,1 W, oferuje niezwykle energooszczędne i opłacalne rozwiązanie dla połączeń krótkiego zasięgu (do 5 m) w środowiskach InfiniBand EDR i 100 GbE.
Kluczowe cechy
- Szybkość transmisji danych: Do 100 Gb/s (4* 25 Gb/s NRZ)
- Obsługa protokołów: InfiniBand EDR, 100GbE
- Bardzo niskie zużycie energii: Typowe zużycie 0,1 W
- Hot‑pluggable: Format QSFP28, zgodny z SFF‑8665
- Zarządzanie: Interfejs I²C SFF‑8636 z EEPROM
- Współczynnik błędów bitowych: Lepszy niż 1E‑15 w systemach Mellanox
- Płaszcz: LSZH (niska emisja dymu, bez halogenów), czarny
- Zgodność: RoHS, PCB LF/HF
Technologia i projekt
MCP1600‑E001E30 wykorzystuje cztery ekranowane pary miedziane typu twin‑axial, z których każda została zaprojektowana do obsługi sygnalizacji 25 Gb/s NRZ z doskonałą integralnością sygnału. Kabel ma grubość 30 AWG, co zapewnia maksymalną elastyczność w ciasnych przestrzeniach, a jego średnica zewnętrzna wynosi 7,1 mm. Płaszcz LSZH zapewnia niską emisję dymu i brak halogenów w przypadku pożaru, co czyni go idealnym rozwiązaniem dla centrów danych o rygorystycznych wymogach bezpieczeństwa. Każdy kabel jest testowany fabrycznie, aby zagwarantować najlepszą wydajność i trwałość od razu po wyjęciu z pudełka.
Typowe wdrożenia
- Sieci InfiniBand EDR: Łączenie przełączników z serwerami i pamięcią masową w klastrach HPC
- Agregacja 100GbE: Połączenia krótkiego zasięgu między przełącznikami top‑of‑rack a serwerami
- Połączenia między centrami danych: Opłacalne połączenia w obrębie szaf lub między sąsiednimi szafami (≤5 m)
- Klastry szkoleniowe AI/ML: Połączenia o niskim opóźnieniu i dużej przepustowości dla systemów opartych na GPU
Kompatybilność
Przełączniki: NVIDIA Mellanox Quantum, seria Spectrum i inne przełączniki wyposażone w QSFP28 obsługujące 100G InfiniBand lub Ethernet.
Adaptery / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 z portami QSFP28.
Protokoły: InfiniBand EDR (100G) i 100GbE (IEEE 802.3bj).
Kompatybilność zależy od systemu; zapoznaj się z raportem kwalifikacji produktu na poziomie systemu, aby uzyskać zweryfikowane konfiguracje.
Specyfikacje
| Parametr | Wartość |
|---|---|
| Typ produktu | Pasywny kabel Direct Attach Copper (DAC), QSFP28 |
| Szybkość transmisji danych | 100 Gb/s (4* 25 Gb/s NRZ) |
| Grubość drutu | 30 AWG |
| Średnica kabla | 7,1 ± 0,35 mm |
| Minimalny promień gięcia (pojedynczy) | 35,5 mm |
| Minimalny promień gięcia (powtarzalny/montażowy) | 71 mm |
| Tolerancja długości | ±25 mm |
| Napięcie zasilania | 3,3 V (3,135 V – 3,465 V) |
| Pobór mocy | 0,1 W typowo |
| Impedancja charakterystyczna | 100 Ω (zakres 90–110 Ω) |
| Opóźnienie propagacji | 4,5 ns/m (informacyjne) |
| Temperatura obudowy roboczej | 0 °C do 70 °C |
| Temperatura przechowywania | ‑40 °C do 85 °C |
| Wilgotność względna (robocza) | 5% – 85% |
| Współczynnik błędów bitowych (BER) | < 1E‑15 w systemach Mellanox |
| Materiał płaszcza | LSZH (niska emisja dymu, bez halogenów), czarny |
| Typ złącza | QSFP28 (zgodny z SFF‑8665) |
| Interfejs zarządzania | I²C (SFF‑8636) z EEPROM |
| Zgodność | RoHS, PCB LF/HF |
| Długość (E001E30) | 1 metr |
Przewodnik wyboru
| Numer części zamawianej | Opis | Długość | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | 100G QSFP28 DAC, IB EDR | 0,5 m | 30 |
| MCP1600‑E001E30 | 100G QSFP28 DAC, IB EDR | 1,0 m | 30 |
| MCP1600‑E01AE30 | 100G QSFP28 DAC, IB EDR | 1,5 m | 30 |
| MCP1600‑E002E30 | 100G QSFP28 DAC, IB EDR | 2,0 m | 30 |
| MCP1600‑E02AE26 | 100G QSFP28 DAC, IB EDR | 2,5 m | 26 |
| MCP1600‑E003E26 | 100G QSFP28 DAC, IB EDR | 3,0 m | 26 |
| MCP1600‑E004E26 | 100G QSFP28 DAC, IB EDR | 4,0 m | 26 |
| MCP1600‑E005E26 | 100G QSFP28 DAC, IB EDR | 5,0 m | 26 |
Uwaga: W przypadku długości przekraczających 5 m, prosimy o kontakt z naszym działem sprzedaży w celu uzyskania informacji o aktywnych kablach optycznych (AOC).
Zalety
- Opłacalność: Znacznie niższy koszt niż transceivery optyczne dla połączeń krótkiego zasięgu
- Bardzo niskie zużycie energii: Zużycie 0,1 W zmniejsza całkowity budżet energetyczny centrum danych
- Niskie opóźnienie: Pasywna miedź zapewnia minimalne opóźnienie propagacji (4,5 ns/m)
- Niezawodna wydajność: BER lepszy niż 1E‑15 w systemach Mellanox
- Łatwe wdrażanie: Format QSFP28 typu hot‑pluggable z zatrzaskiem typu push‑pull
Serwis i wsparcie
Jako autoryzowany partner NVIDIA Mellanox, Hong Kong Starsurge Group zapewnia:
- Konsultacje techniczne przed sprzedażą dotyczące projektowania sieci InfiniBand i Ethernet
- Globalna logistyka z monitorowaniem w czasie rzeczywistym i wsparciem w zakresie odprawy celnej
- 1‑letnia ograniczona gwarancja sprzętowa obejmująca naprawę lub wymianę części
- Doradztwo w zakresie oprogramowania układowego/kompatybilności dla platform przełączników i adapterów NVIDIA
- Wsparcie wielojęzyczne (angielski, mandaryński, kantoński) przez e‑mail lub telefon
Często zadawane pytania
P: Jaka jest różnica między DAC a AOC?
O: DAC (Direct Attach Copper Cable) wykorzystuje pasywne pary miedziane do połączeń krótkiego zasięgu (do 5 m), podczas gdy AOC (Active Optical Cable) wykorzystuje światłowód z zintegrowanymi transceiverami do dłuższych dystansów (do 100 m). DAC są bardziej opłacalne dla krótkich połączeń.
P: Czy mogę używać tego kabla z portami 40G lub 25G?
O: Kabel jest zoptymalizowany do pracy z prędkością 100G (4*25G). Może nie być kompatybilny z portami tylko 40G lub 25G bez odpowiedniej konfiguracji linii.
P: Jaki jest minimalny promień gięcia tego kabla?
O: Promień gięcia pojedynczego wynosi 35,5 mm. W przypadku gięć powtarzalnych lub montażowych minimalny promień wynosi 71 mm.
P: Czy kabel jest typu hot‑pluggable?
O: Tak, jest w pełni typu hot‑pluggable i obsługuje wkładanie/wyjmowanie na żywo bez wyłączania systemu hosta.
P: Jaka gwarancja jest zapewniona?
O: Kable Mellanox LinkX DAC objęte są 1‑letnią ograniczoną gwarancją sprzętową obejmującą naprawę lub wymianę części.
Środki ostrożności podczas obsługi
- Pozostaw osłony ochronne na złączach do czasu instalacji, aby zapobiec zanieczyszczeniu
- Unikaj zginania kabla poniżej określonego minimalnego promienia gięcia (35,5 mm pojedynczy, 71 mm powtarzalny)
- Nie ciągnij za złącza; używaj uchwytu lub zatrzasku do wkładania/wyjmowania
- Przestrzegaj standardowych środków ostrożności ESD podczas instalacji i obsługi
- Upewnij się, że kabel nie jest narażony na nadmierne naprężenia lub siły zgniatające
O firmie Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów opartych na technologii. Od 2008 roku obsługujemy klientów na całym świecie, dostarczając sprzęt sieciowy, w tym przełączniki, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i moduły optyczne. Nasze doświadczone zespoły sprzedaży i techniczne wspierają różne branże, takie jak administracja publiczna, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Dostarczamy niestandardowe rozwiązania, globalną logistykę i wsparcie wielojęzyczne – wszystko oparte na zaangażowaniu w niezawodność, wydajność i skalowalność, stawiając klienta na pierwszym miejscu.
Kluczowe fakty
Numer części: MCP1600‑E001E30
Format: QSFP28 (SFF‑8665)
Szybkość transmisji danych: 100 Gb/s (4*25G NRZ)
Długość: 1,0 m
Grubość drutu: 30 AWG
Protokoły: InfiniBand EDR, 100GbE
Moc: 0,1 W typowo
Płaszcz: LSZH, czarny
Macierz kompatybilności
| Typ urządzenia | Obsługiwane platformy |
|---|---|
| Przełączniki InfiniBand | NVIDIA Mellanox Quantum, seria SB7800, SB7900 |
| Przełączniki Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 series |
| Adaptery / DPU | ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 |
| Strony trzecie | Przełączniki wyposażone w QSFP28 obsługujące 100G (zweryfikuj zgodność) |
Lista kontrolna kupującego
- Potwierdź, że port przełącznika/adaptera obsługuje QSFP28 i 100G NRZ
- Zweryfikuj wymaganą długość kabla (E001E30 = 1,0 m)
- Upewnij się, że Twój system obsługuje wymagany protokół (InfiniBand EDR lub 100GbE)
- Sprawdź, czy grubość kabla (30 AWG) spełnia Twoje wymagania dotyczące trasowania mechanicznego
- Zapoznaj się z raportem kwalifikacji na poziomie systemu dla zweryfikowanych konfiguracji
