Kabel optyczny aktywny NVIDIA MFA1A00-C015 100G QSFP28 MMF 100GbE
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFA1A00-C015 |
| Dokument: | MFA1A00-xxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Czas realizacji: | Według zapasów |
| Technologia: | Ethernetu | Maksymalna prędkość: | 100 gbe |
| Długość: | 15 m | Typ złącza: | QSFP28 |
| Podkreślić: | Kabel optyczny aktywny NVIDIA QSFP28,Kabel optyczny MMF 100GbE,Kabel optyczny aktywny NVIDIA 100G z gwarancją |
||
opis produktu

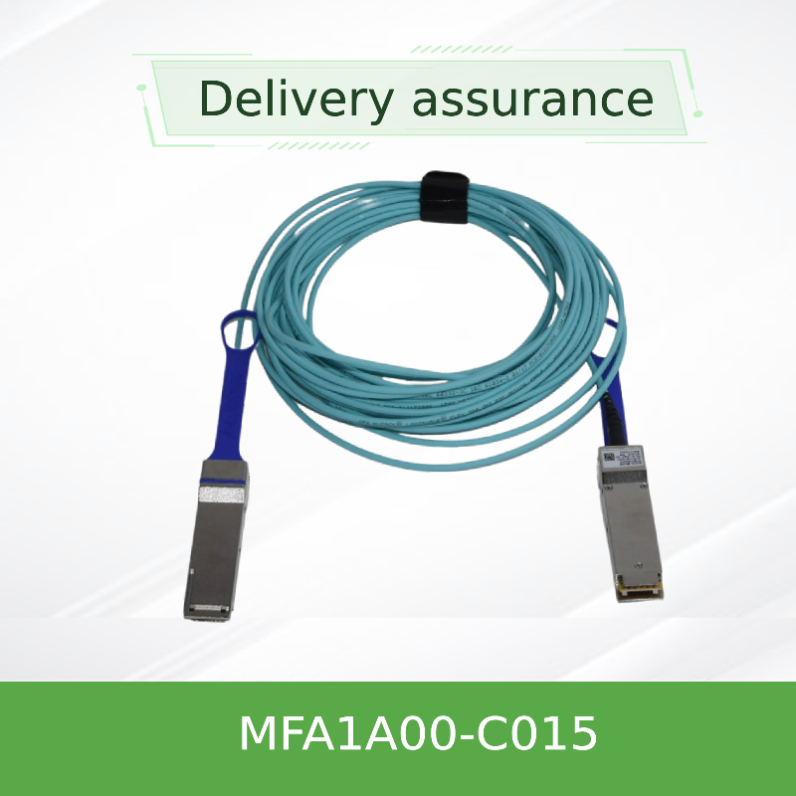

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
Wysokiej wydajności kabel optyczny QSFP28 o prędkości 100 Gb/s, przeznaczony do połączeń międzyprzewodowych o krótkim i średnim zasięgu w centrach danych, obsługujący systemy 100 Gigabit Ethernet i InfiniBand EDR.
Przegląd produktu
NVIDIA MFA1A00-C015 to aktywny kabel optyczny oparty na QSFP28 VCSEL, który zapewnia 100Gb/s łącznej przepustowości przez światłowłókno multimodowe.każda z nich pracująca do 25Kabel ten jest w pełni zgodny ze standardami SFF-8665 i SFF-8636, obsługuje instalację podłączalną na gorąco i zarządzanie I2C z typowym zużyciem energii zaledwie 2.2W na koniec.
Kluczowe cechy
- Prędkość transmisji danych: do 100 Gb/s (4× 25,78 Gb/s NRZ)
- Wsparcie protokołu: 100GbE, InfiniBand EDR
- Zakres: do 100 m na światłowłonie multimodowym
- Niska moc: typowa 2,2 W na koniec (z retymingiem)
- Warto podłączalny QSFP28, zgodny ze standardem SFF-8665,
- Interfejs SFF-8636 I2C z cyfrowym monitorowaniem diagnostycznym
- Programowalna amplituda wyjścia Rx i przedwzmacnianie, wyrównacz wejścia Tx
- Zgodność z RoHS, klasa 1 bezpieczeństwa laserowego
Technologia i projektowanie
MFA1A00-C015 wykorzystuje technologię VCSEL o długości fali 850 nm w połączeniu z szybkim światłem multimodowym.umożliwiające lepszą integralność sygnałuKabel integruje cyfrowe monitorowanie diagnostyczne do śledzenia mocy optycznej, temperatury, napięcia i prądu strumieniowego w czasie rzeczywistym.Programowalna wyrównania Tx i Rx amplitudy wyjściowej / pre-podkreślenie umożliwiają dopasowanie do różnych warunków deski hostaŻakiet LSZH zapewnia bezpieczeństwo w środowiskach centrów danych.
Typowe rozmieszczenia
- Centrum danych 100GbE: Podłączenie przełączników top-of-rack do serwerów i systemów pamięci masowej
- InfiniBand EDR fabrics: Wysokiej wydajności klastry obliczeniowe wymagające wzajemnego połączenia o niskim opóźnieniu
- Dostawcy usług chmurowych: opłacalna łączność 100G dla chmur publicznych i prywatnych
- Klustery szkoleniowe AI/ML: połączenia o dużej przepustowości i niskim opóźnieniu dla systemów opartych na procesorach graficznych
- Sieci kampusowe przedsiębiorstw: połączenia agregacyjne pomiędzy przełącznikami dystrybucyjnymi i podstawowymi
Zgodność
Przełączniki: seria NVIDIA Spectrum, seria NVIDIA Quantum i inne przełączniki wyposażone w QSFP28 obsługujące 100GbE lub InfiniBand EDR.
Adaptory / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 z portami QSFP28.
Protokoły: 100GbE (IEEE 802.3bm) i InfiniBand EDR.
Kompatybilność zależy od systemu; w przypadku zweryfikowanych konfiguracji należy zapoznać się z sprawozdaniem o kwalifikacji produktu na poziomie systemu.
Specyfikacje
| Parametry | Wartość |
|---|---|
| Rodzaj produktu | Aktywny kabel optyczny (AOC), QSFP28 |
| Wskaźnik danych | 100Gb/s (4× 25,78Gb/s NRZ) |
| Rodzaj włókna | Multimody (MMF) |
| Długość fali | 850 nm VCSEL |
| Zakres (OM3/OM4) | Do 100 m |
| Napięcie zasilania | 3.3V (3.135V - 3.465V) |
| Rozpraszanie mocy (na koniec, bez ponownego rozpuszczania) | 1.5W typowe / 1.8W maksymalne |
| Rozpraszanie mocy (na koniec, z ponownym rozpuszczaniem) | 2.2W typowe / 2,5W maksymalne |
| Temperatura obudowy operacyjnej | 0 °C do 70 °C |
| Temperatura przechowywania | -40 °C do 85 °C |
| Względna wilgotność (funkcjonująca) | 5% - 85% |
| Rodzaj złącza | QSFP28 (zgodny ze standardem SFF-8665) |
| Interfejs zarządzania | I2C (SFF-8636) z DDM |
| Diagnostyka cyfrowa (DDM) | Tx/Rx moc, temperatura, napięcie, prąd przesunięty |
| Poziom błędu bitów (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Rozporządzające | CB, cTUVus, CE, FCC klasa A, ICES, RCM, VCCI, laser klasy 1 |
| Długość (C015) | 15 metrów. |
W przypadku niższych współczynników bitowych (bez retymingu) zużycie energii jest zmniejszone.
Przewodnik do wyboru
| Numer części zamówionej | Opis | Długość | Protokół |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
W przypadku wariantów InfiniBand EDR użyj serii MFA1A00-Exxx. W przypadku 100GbE użyj serii MFA1A00-Cxxx. Inne długości dostępne na żądanie.
Zalety
- Rozszerzony zasięg: Znacznie dłuższy niż pasywne miedziane DAC, do 100 m
- Niskie zużycie energii: 2,2 W na koniec zmniejsza ogólny budżet energii w centrum danych
- Wsparcie elastycznej prędkości: Wyborne retiming obsługuje zarówno 25G, jak i niższe prędkości bitowe
- Niezawodna integralność sygnału: programowalna wyrównania i retiming zapewnić niezawodną wydajność łącza
- Łatwe wdrażanie: Włącza się go na gorąco w układzie QSFP28 z zamkiem odciśniętym
- Diagnostyka cyfrowa: monitorowanie stanu i wydajności łącza w czasie rzeczywistym
Częste pytania
P: Jaka jest różnica między AOC a DAC?
A: AOC (Active Optical Cable) wykorzystuje światłowody z zintegrowanymi nadajnikami, aby osiągnąć dłuższy zasięg (do 100 m) niż pasywne miedziane kable DAC (zwykle ≤ 5 m),Oferując mniejszą wagę i lepszą odporność na EMI.
P: Czy mogę użyć tego kabla z przełącznikami InfiniBand EDR?
Odpowiedź: Tak, seria MFA1A00 obsługuje zarówno InfiniBand EDR (seria E) jak i 100GbE (seria C).
P: Jaka jest różnica między serią C a serią E?
Odpowiedź: Seria C jest zoptymalizowana do zastosowań 100GbE, podczas gdy seria E jest zoptymalizowana do InfiniBand EDR. Oba używają tego samego sprzętu fizycznego, ale mogą mieć różne konfiguracje oprogramowania układowego.
P: Jaki jest minimalny promień gięcia tego kabla?
A: Minimalny promień zakrętu wynosi 30 mm.
P: Czy kabel można podłączyć na gorąco?
Odpowiedź: Tak, jest w pełni podłączalny na gorąco i obsługuje bezpośrednie wprowadzanie/odstawianie bez wyłączania systemu hosta.
P: Jakie jest zużycie energii bez retimingu?
Odpowiedź: Bez retimingu zużycie energii wynosi typowo 1,5 W na koniec, co czyni go idealnym do zastosowań o niższej prędkości lub wrażliwych na energię.
Środki ostrożności
- Do momentu instalacji na złączach należy trzymać zabezpieczające pokrycie od pyłu, aby zapobiec zanieczyszczeniu
- Wykorzystanie zatwierdzonych środków czyszczących łączników optycznych przed parzeniem w celu zapewnienia niskiej straty wstawienia
- Unikaj zginania kabla mocniej niż minimalny promień zginania 30 mm
- Przestrzeganie standardowych środków ostrożności w zakresie ESD podczas instalacji i obsługi
- Nie pociągaj po złączach; do wstawienia/wyjmowania użyj wyciągacza lub zamka
O Hongkongu Starsurge Group
Hong Kong Starsurge Group Co., Limited jest technologicznym dostawcą sprzętu sieciowego, usług IT i rozwiązań integracyjnych.obsługiwaliśmy klientów na całym świecie z sprzętem sieciowym, w tym przełącznikamiNasze doświadczone zespoły sprzedaży i techniczne wspierają różne branże, takie jak rząd, opieka zdrowotna, produkcja, edukacja,Zapewniamy dostosowane rozwiązania, globalną logistykę i wielojęzyczne wsparcie - wszystko to oparte na zaangażowaniu klienta w zakresie niezawodności, wydajności i skalowalności.
Kluczowe fakty
| Numer części | MFA1A00-C015 |
| Wskaźnik kształtu | Wymagania dotyczące: |
| Wskaźnik danych | 100Gb/s (4×25G NRZ) |
| Długość | 15 m |
| Protokół | 100GbE |
| Moc (z ponownym ustawieniem czasu) | 2.2W typowe / koniec |
| Działalność | Do 100 m |
| Włóczno | LSZH, Aqua |
Matryca zgodności
| Rodzaj urządzenia | Wspierane platformy |
|---|---|
| Przełączniki Ethernet | NVIDIA Spectrum SN2000/SN3000/SN4000 serii, switche 100G zewnętrzne |
| Przełączniki InfiniBand | NVIDIA Quantum, seria SB7800, SB7900 (z wariantami serii E) |
| Adaptory / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Strona trzecia | Przełączniki wyposażone w QSFP28 obsługujące 100G (zweryfikowanie zgodności) |
Lista kontrolna nabywcy
- Potwierdź, że port przełącznika/adaptera obsługuje QSFP28 i 100G NRZ
- Zweryfikuj wymaganą długość kabla (C015 = 15m)
- Upewnij się, że system obsługuje wymagany protokół (100GbE lub InfiniBand EDR)
- Określ, czy wymagane jest ponowne odczytywanie dla Twojej aplikacji (włączone domyślnie dla 100G)
- Sprawdź budżet mocy i chłodzenie modułu QSFP28
- Przegląd sprawozdania z kwalifikacji na poziomie systemu dla zatwierdzonych konfiguracji
