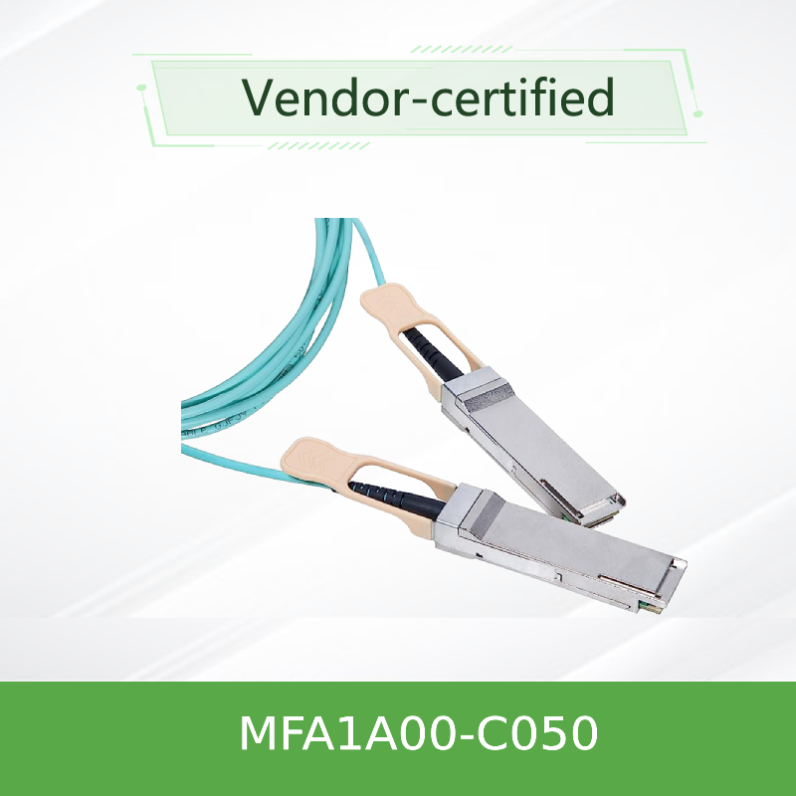

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE Kabel aktywny 50m
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFA1A00-C050 |
| Dokument: | MFA1A00-xxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Czas realizacji: | Według zapasów |
| Technologia: | Ethernetu | Długość: | 5 m |
| Napięcie zasilania: | -0,3-3.6 | Napięcie wejściowe danych: | -0,3-4.465 |
| Podkreślić: | NVIDIA 100G QSFP28 MMF AOC,Kabel optyczny aktywny 100GbE 50m,Nvidia Cable z wydajnością 100GbE |
||
opis produktu
NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
Wysokiej wydajności 100Gb/s kabel optyczny QSFP28 zaprojektowany do połączeń średniego zasięgu w centrach danych. Wspiera modulację NRZ 4×25Gb/s z wybieralnym ponownym wyłączeniem na pas dla niezawodnego,łączność energooszczędna w systemach 100 Gigabit Ethernet i InfiniBand EDR.
Przegląd produktu
NVIDIA MFA1A00-C050 to aktywny kabel optyczny oparty na QSFP28 VCSEL, który zapewnia 100Gb/s łącznej przepustowości przez światłowłókno multimodowe.o pojemności nieprzekraczającej 50 W,W pełni zgodny ze standardami SFF-8665 i SFF-8636, obsługuje instalację podłączalną na gorąco i zarządzanie I2C z typowym zużyciem energii zaledwie 2.2 W na koniec, gdy jest włączone ponowne wyłączenie.
Kluczowe cechy
- Prędkość danych:Do 100Gb/s (4× 25,78Gb/s NRZ)
- Wsparcie protokołu:100GbE, InfiniBand EDR
- Zakres:Do 100 m na włóknie multimodowe
- Niska moc:2.2W typowe na koniec (z ponownym ustawieniem czasu)
- Włącza się go na gorąco:QSFP28 form factor, zgodny z SFF-8665
- Zarządzanie:Interfejs SFF-8636 I2C z DDM
- Programuje się:Rx amplituda wyjściowa i pre-podkreślenie, ekwalizator wejściowy Tx
- Zgodność:RoHS, klasa 1 bezpieczeństwa laserowego
Technologia i projektowanie
MFA1A00-C050 wykorzystuje technologię VCSEL (Vertical Cavity Surface-Emitting Laser) o długości fali 850 nm w połączeniu z szybkim światłem multimodowym.Każdy pas ma niezależne ponowne ustawianie czasu zarówno dla tras przesyłających, jak i odbierającychKabel integruje cyfrowe monitorowanie diagnostyczne (DDM) do śledzenia w czasie rzeczywistym mocy optycznej, temperatury, napięcia i prądu strumieniowego.Programowalna wyrównania Tx i Rx amplitudy wyjściowej / pre-podkreślenie umożliwiają dopasowanie do różnych warunków deski hosta. Płaszcz LSZH (Low Smoke Zero Halogen) zapewnia bezpieczeństwo w środowiskach centrów danych.
Typowe rozmieszczenia
- Centrum danych 100GbE:Połączenie przełączników górnych półek z serwerami i systemami pamięci masowej w różnych wierszach
- tkaniny InfiniBand EDR:Wysokiej wydajności klastry obliczeniowe wymagające połączeń międzyprzewodowych o średnim zasięgu
- Dostawcy usług w chmurze:Kosztowo efektywna łączność 100G dla chmur publicznych i prywatnych
- Grupy szkoleniowe AI/ML:Połączenia o dużej przepustowości i niskim opóźnieniu dla systemów opartych na procesorach graficznych
- Sieci kampusowe przedsiębiorstw:Połączenia agregacyjne pomiędzy przełącznikami dystrybucyjnymi i podstawowymi
Zgodność
Przełączniki:Seria NVIDIA Spectrum, seria NVIDIA Quantum oraz inne przełączniki wyposażone w QSFP28 obsługujące 100GbE lub InfiniBand EDR.
Adaptory / DPU:ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 z portami QSFP28.
Protokoły:100GbE (IEEE 802.3bm) i InfiniBand EDR.
Kompatybilność zależy od systemu; w przypadku zweryfikowanych konfiguracji należy zapoznać się z sprawozdaniem o kwalifikacji produktu na poziomie systemu.
Specyfikacje
| Parametry | Wartość |
|---|---|
| Rodzaj produktu | Aktywny kabel optyczny (AOC), QSFP28 |
| Wskaźnik danych | 100Gb/s (4× 25,78Gb/s NRZ) |
| Rodzaj włókna | Multimody (MMF) |
| Długość fali | 850 nm VCSEL |
| Zakres (OM3/OM4) | Do 100 m |
| Napięcie zasilania | 3.3V (3.135V - 3.465V) |
| Rozpraszanie mocy (na koniec, bez ponownego rozpuszczania) | 1.5W typowe / 1.8W maksymalne |
| Rozpraszanie mocy (na koniec, z ponownym rozpuszczaniem) | 2.2W typowe / 2,5W maksymalne |
| Temperatura obudowy operacyjnej | 0 °C do 70 °C |
| Temperatura przechowywania | -40 °C do 85 °C |
| Względna wilgotność (funkcjonująca) | 5% - 85% |
| Rodzaj złącza | QSFP28 (zgodny ze standardem SFF-8665) |
| Interfejs zarządzania | I2C (SFF-8636) z DDM |
| Diagnostyka cyfrowa (DDM) | Tx/Rx moc, temperatura, napięcie, prąd przesunięty |
| Poziom błędu bitów (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Rozporządzające | CB, cTUVus, CE, FCC klasa A, ICES, RCM, VCCI, laser klasy 1 |
| Długość (C050) | 50 metrów. |
W przypadku niższych współczynników bitowych (bez retymingu) zużycie energii jest zmniejszone.
Przewodnik do wyboru
| Numer części zamówionej | Opis | Długość | Protokół |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
W przypadku wariantów InfiniBand EDR użyj serii MFA1A00-Exxx. W przypadku 100GbE użyj serii MFA1A00-Cxxx. Inne długości dostępne na żądanie.
Zalety
- Rozszerzony zasięg:Długość 50 m zapewnia elastyczność dla połączeń stojak-stojak i rząd-rząd
- Niskie zużycie energii:2.2W na koniec (z retimingiem) zmniejsza ogólny budżet energii w centrum danych
- Elastyczne wsparcie stawek:Wybieralne retyming obsługuje zarówno 25G, jak i niższe współczynniki bitowe
- Solidna integralność sygnału:Programowalne wyrównanie i retiming zapewniają niezawodną wydajność połączenia
- Łatwe wdrożenie:Wtykacz typu QSFP28 do podłączania na gorąco z zamkiem do odciągania
- Diagnostyka cyfrowa:Monitoring stanu i wydajności połączeń w czasie rzeczywistym
Usługi i wsparcie
Jako autoryzowany partner NVIDIA, Hong Kong Starsurge Group zapewnia:
- Doradztwo techniczne przedsprzedażne w zakresie architektury sieci 100G i projektowania okablowania
- Globalna logistyka z obsługą śledzenia w czasie rzeczywistym i obsługą odprawy celnej
- Standardowa gwarancja sprzętowa NVIDIA
- Firmware i porady dotyczące kompatybilności dla platform NVIDIA switch i adapter
- Wielojęzyczne wsparcie (angielski, mandaryński, kantoneski) za pośrednictwem poczty elektronicznej lub telefonu
Częste pytania
P: Jaka jest różnica między AOC a DAC?
A: AOC (Active Optical Cable) wykorzystuje światłowody z zintegrowanymi nadajnikami, aby osiągnąć dłuższy zasięg (do 100 m) niż pasywne miedziane kable DAC (zwykle ≤ 5 m),Oferując mniejszą wagę i lepszą odporność na EMI.
P: Czy mogę użyć tego kabla z przełącznikami InfiniBand EDR?
Odpowiedź: Tak, seria MFA1A00 obsługuje zarówno InfiniBand EDR (seria E) jak i 100GbE (seria C).
P: Jaka jest różnica między serią C a serią E?
Odpowiedź: Seria C jest zoptymalizowana do zastosowań 100GbE, podczas gdy seria E jest zoptymalizowana do InfiniBand EDR. Oba używają tego samego sprzętu fizycznego, ale mogą mieć różne konfiguracje oprogramowania układowego.
P: Jaki jest minimalny promień gięcia tego kabla?
A: Minimalny promień zakrętu wynosi 30 mm.
P: Czy kabel można podłączyć na gorąco?
Odpowiedź: Tak, jest w pełni podłączalny na gorąco i obsługuje bezpośrednie wprowadzanie/odstawianie bez wyłączania systemu hosta.
P: Jaka jest maksymalna odległość tego kabla?
Odpowiedź: Seria MFA1A00 obsługuje do 100 m na światło OM3/OM4.
Środki ostrożności
- Do momentu instalacji na złączach należy trzymać zabezpieczające pokrycie od pyłu, aby zapobiec zanieczyszczeniu
- Wykorzystanie zatwierdzonych środków czyszczących łączników optycznych przed parzeniem w celu zapewnienia niskiej straty wstawienia
- Unikaj zginania kabla mocniej niż minimalny promień zginania 30 mm
- Przestrzeganie standardowych środków ostrożności w zakresie ESD podczas instalacji i obsługi
- Nie pociągaj po złączach; do wstawienia/wyjmowania użyj wyciągacza lub zamka
O Hongkongu Starsurge Group
Hong Kong Starsurge Group Co., Limited jest technologicznym dostawcą sprzętu sieciowego, usług IT i rozwiązań integracyjnych.obsługiwaliśmy klientów na całym świecie z sprzętem sieciowym, w tym przełącznikamiNasze doświadczone zespoły sprzedaży i techniczne wspierają różne branże, takie jak rząd, opieka zdrowotna, produkcja, edukacja,Zapewniamy dostosowane rozwiązania, globalną logistykę i wielojęzyczne wsparcie - wszystko to oparte na zaangażowaniu klienta w zakresie niezawodności, wydajności i skalowalności.
Kluczowe fakty
Numer części:MFA1A00-C050
Wskaźnik kształtu:Wymagania dotyczące:
Prędkość danych:100Gb/s (4×25G NRZ)
Długość:50 m
Protokół:100GbE
Moc (z ponownym ustawieniem czasu):2.2W typowe / koniec
Zakres:Do 100 m
Żakietka:LSZH, Aqua
Matryca zgodności
| Rodzaj urządzenia | Wspierane platformy |
|---|---|
| Przełączniki Ethernet | NVIDIA Spectrum SN2000/SN3000/SN4000 serii, switche 100G zewnętrzne |
| Przełączniki InfiniBand | NVIDIA Quantum, seria SB7800, SB7900 (z wariantami serii E) |
| Adaptory / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Strona trzecia | Przełączniki wyposażone w QSFP28 obsługujące 100G (zweryfikowanie zgodności) |
Lista kontrolna nabywcy
- Potwierdź, że port przełącznika/adaptera obsługuje QSFP28 i 100G NRZ
- Zweryfikować wymaganą długość kabla (C050 = 50m)
- Upewnij się, że system obsługuje wymagany protokół (100GbE lub InfiniBand EDR)
- Określ, czy wymagane jest ponowne odczytywanie dla Twojej aplikacji (włączone domyślnie dla 100G)
- Sprawdź budżet mocy i chłodzenie modułu QSFP28
- Przegląd sprawozdania z kwalifikacji na poziomie systemu dla zatwierdzonych konfiguracji
