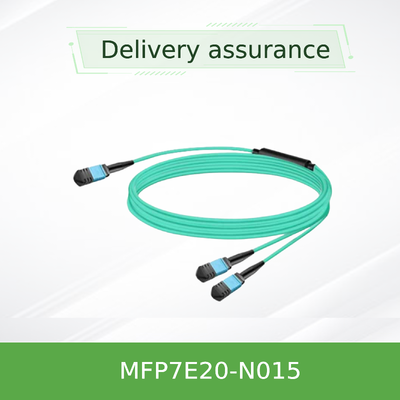

NVIDIA MFP7E20-N015 Kabel światłowodowy - rozwiązanie dla centrów danych o wysokiej gęstości 800G/400G

1. Przegląd produktu

NVIDIA MFP7E20-N015 to wysokowydajny multimodkabel światłowodowyW tym celu, wprowadza się nowe technologie, które są przeznaczone dla centrów danych nowej generacji.kable pasywneposiada 4-kanałową do podwójnej 2-kanałowej konfiguracji splittera, umożliwiającą elastyczną łączność między nadajnikami 800G OSFP a końcowymi punktami 400G OSFP/QSFP112.O długości 15 metrów i klasyfikacji włókien OM4, obsługuje szybką transmisję danych do 200G na pas z minimalną stratą sygnału i odbiciem.

2. Kluczowe cechy

• Złącza polizowane pod kątem MPO-12/APC do zmniejszonego odbicia tylnego
• Mapy światłowodowe typu B dla bezpośredniej łączności od odbiornika do odbiornika
• Koszulka z niskim poziomem dymu bez halogenów (LSZH) dla zwiększonego bezpieczeństwa
• Włókna multimodowe 50/125 μm zoptymalizowane do zastosowań krótkiego zasięgu
• Wspiera protokoły InfiniBand NDR, Ethernet i NVLink
• Telcordia GR-1435 i IEC 61754-7 zgodne

3Technologia i standardy

Seria MFP7E20 wykorzystuje złącza MPO-12/APC z 8-stopniowym polerowaniem w celu zminimalizowania odbicia optycznego i utrzymania integralności sygnału.Spełnia normy międzynarodowe, w tym IEC 61754-7Kabel obsługuje zarówno czynniki kształtu OSFP, jak i QSFP112, co czyni go wszechstronnym rozwiązaniem, które umożliwia uzyskanie najwyższego poziomu kompatybilności z systemami OSFP, ANSI/TIA/EIA 604-5 i jest testowany zgodnie z wymaganiami GR-1435kabel światłowodowydla środowisk o wysokiej gęstości.

4Zasada działania

Kabel wykorzystuje topologię typu B, w której pasy przesyłające z jednego końca są wyrównane z pasami odbierania na przeciwnym końcu.4 Rx) i 4 nieaktywnych członków grupyPowierzchnia kątowego kontaktu fizycznego (APC) odwraca odbicie światła od odbiornika, zapewniając czystą transmisję sygnału z stratą zwrotu ≥ 35 dB.

5. Wnioski

Idealne do łączenia adapterów NVIDIA ConnectX-7 i DPU BlueField-3 ze przełącznikami 800G OSFP:

• Klastry obliczeniowe o wysokiej wydajności (HPC)
• Centrum danych w chmurze
• Infrastruktura szkolenia w zakresie sztucznej inteligencji
• Sieci obszarów magazynowania (SAN)

6Specyfikacje i przewodnik wyboru

7Zalety

• Wyższa kontrola odbicia w porównaniu z złączami UPC
• Elastyczny okrągły płaszcz do łatwiejszego przemieszczania się w stojakach
• Mechanizm zamykania wcisku-wyciągu do szybkiego montażu i usuwania
• Kompatybilny z nadajnikami NVIDIA MMA4Z00 i MMA1Z00

8Usługi i wsparcie

WszystkieKable pasywne włóknoweOferujemy wsparcie techniczne 24 godziny na dobę, wysyłkę w tym samym dniu.Nasz zespół zapewnia wskazówki integracyjne dla rozmiarów rozmieszczenia.

9Często zadawane pytania

P: Czy mogę użyć tego kabla z nadajnikami MPO-12/UPC?
Odpowiedź: Nie. Złącza APC i UPC nie są kompatybilne ze względu na różne kąty polerowania.

P: Jaki jest maksymalny zasięg?
Odpowiedź: Do 50 metrów z włóknem OM4, przy założeniu nie więcej niż 4 połączeń.

P: Czy ten kabel światłowodowy jest zgodny z portami QSFP112?
A: Tak, za pośrednictwem MPO do kaset z wiązkami dupleksowym.

10Środki ostrożności

• Zawsze używaj narzędzi do oczyszczania optycznego przed włożeniem
• Nie mieszaj kabli prostych i rozdzielaczy w tym samym nadajniku OSFP z dwoma portami
• Unikać promienia gięcia poniżej 30 mm
• Przechowywać w suchym stanie w temperaturze od -40 do 85°C
