MFS1S00-HxxxV 200 Gb/s QSFP56 MMF AOC Specyfikacje produktu

Wstęp

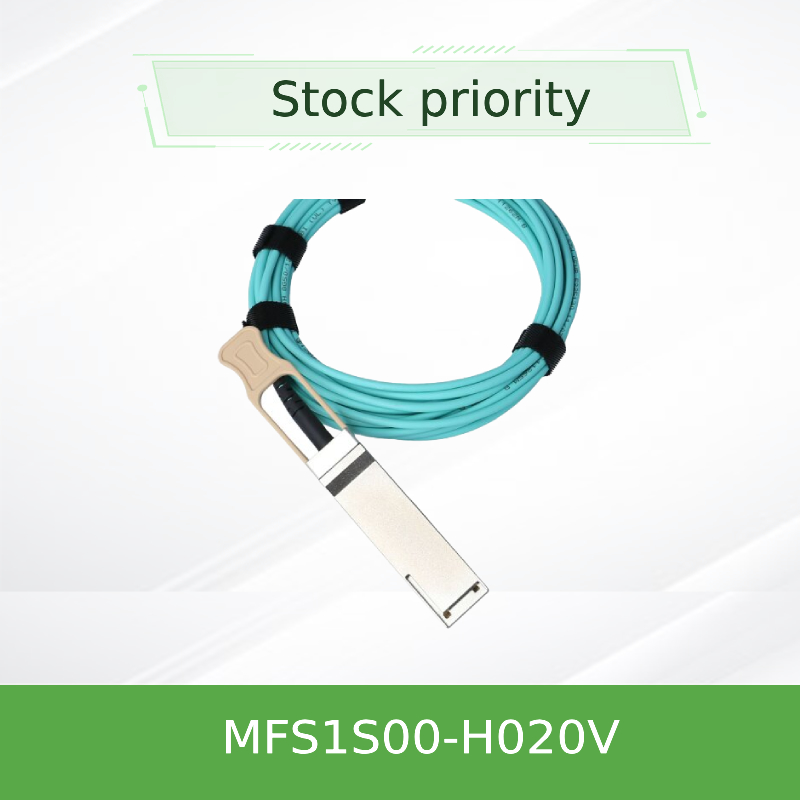

MFS1S00-H020V

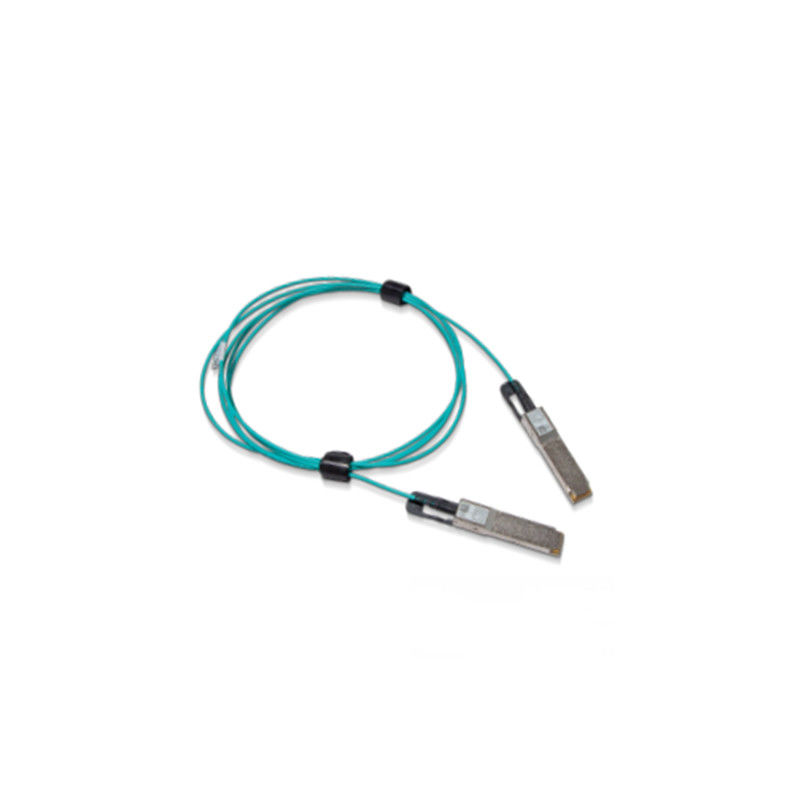

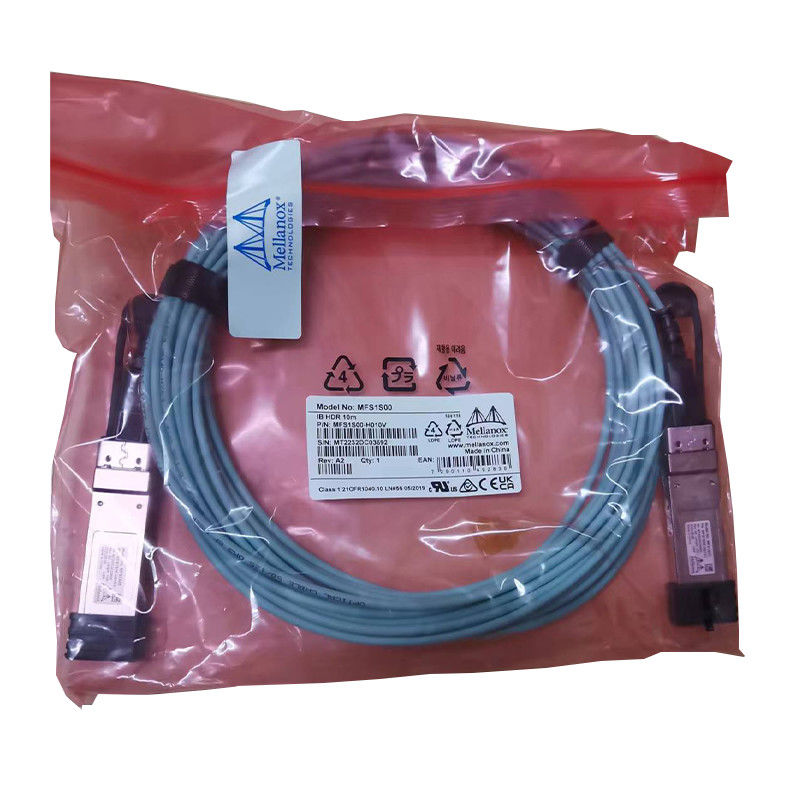

NVIDIA® MFS1S00 to aktywny kabel optyczny (AOC) oparty na QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) przeznaczony do użytku w systemach InfiniBand (IB) 200 Gb/s HDR (High Data Rate).

MFS1S00 AOC oferuje wysoką gęstość portów i konfigurowalność oraz znacznie większy zasięg niż pasywne kable miedziane w centrach danych.Ponieważ AOC jest podłączany podczas pracy, jest łatwy w instalacji i wymianie.

MFS1S00 ma standardowy port QSFP56 zgodny ze standardem SFF-8665 po stronie elektrycznej w kierunku systemu hosta.Zawiera cztery transceivery światłowodowe wielomodowe (MMF) na każdym końcu, z których każdy działa z szybkością transmisji danych do 50 Gb/s.

MFS1S00 oferuje wybieralne ponowne taktowanie na linię zarówno dla nadajników, jak i odbiorników optycznych z szybkością do 50 Gb/s.

Wyjątkowe rozwiązania kablowe firmy NVIDIA zapewniają energooszczędną łączność w centrach danych.Umożliwia wyższą przepustowość portów, gęstość i konfigurowalność przy niskich kosztach oraz mniejsze zapotrzebowanie na moc w centrach danych.Rygorystyczne testy produkcyjne zapewniają najlepsze wrażenia z instalacji, wydajność i trwałość po wyjęciu z pudełka.

Kluczowe cechy
Obsługuje IBTA IB HDR
Do 200 Gb/s
Modulacja 4x 50Gb/s PAM4
Programowalna amplituda wyjściowa Rx i preemfaza
Port QSFP56 zgodny z SFF-8665
Pojedynczy zasilacz 3,3 V
Zużycie energii 5,0 W (typowo, na każdym końcu, z regulacją taktowania)
Długość do 100m
Możliwość podłączania podczas pracy
Zgodny z RoHS
Interfejs zarządzania I2C zgodny z SFF-8636
Aplikacje
Obsługuje systemy InfiniBand HDR o przepustowości 200 Gb/s
Obsługuje 200 GbE między przełącznikami SN3700 i SN4600

MFS1S00-H020V

Parametry elektryczne

Uwagi:

• Wiele domen zegarowych jest obsługiwanych tylko w Rx po stronie linii.Rx po stronie hosta obsługuje tylko pojedynczą domenę zegara.
• Blokada QSFP Tx CDR może wystąpić tylko wtedy, gdy linia Tx 1 transmituje dane
• Interoperacyjność

W przypadku konfiguracji przetestowanych z certyfikatami AOC należy zapoznać się z raportem kwalifikacji produktu na poziomie systemu (SLP).

Wybierz stawkę

AOC obsługuje wybór szybkości, który jest kontrolowany przez zapis do rejestrów 0x57-0x58.Dwa bity są przypisane do każdej linii odbiornika w bajcie 0x57 (87dec, Rxn_Rate_Select) i dwa bity dla każdej linii nadajnika w bajcie 0x58 (88dec, Txn_Rate_Select) w celu określenia do czterech przepływności, zgodnie z definicją w SFF-8636 Rev 2.9.2 Tabela 6 -5 XN_RATE_SELECT KODOWANIA.Wszystkie cztery pasy muszą mieć tę samą wartość wyboru stawki.

Poniższa tabela określa stawkę dla każdego ustawienia wyboru dawki.

Oceń Wybierz kodowanie

Specyfikacje mechaniczne

Bezpieczeństwo i widoczność całej sieci. Zapotrzebowanie na dane napędza coraz bardziej rozproszone i złożone środowisko sieciowe, co sprawia, że ​​wizualizacja i izolacja danych są niezbędnymi funkcjami bezpieczeństwa w każdym centrum danych.

Nasze rozwiązania sieciowe zwiększają bezpieczeństwo, upraszczają automatyzację centrów danych i zapewniają pełny wgląd w Twoją sieć.

Dostawca pełnego zestawu rozwiązań. Zapewniamy kompleksową obsługę sieci.Od sprzętu (przełączniki, karty sieciowe, połączenia) po oprogramowanie (system operacyjny, zarządzanie, oprogramowanie układowe) i wsparcie — nasza szeroka oferta zaspokoi Twoje potrzeby w zakresie sieci. Poza siecią nasz ekosystem zapewnia kompatybilność z innymi produktami NVIDIA.

Odciążanie + wydajność dla serwerów i pamięci masowej. Niezależnie od tego, czy przyspieszamy aplikacje za pomocą InfiniBand lub RoCE, czy też izolujemy kluczowe obciążenia za pośrednictwem DPU, nasze definiowane programowo, akcelerowane sprzętowo oferty umożliwiają poświęcenie zasobów obliczeniowych i pamięci masowej aplikacjom, a nie zarządzaniu siecią.





Model	opis
MFS1S00-H020V	Kabel Mellanox AOC DAC 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	Kabel zrywalny mellanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	Mellanox pasywny kabel miedziany 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	kable mellanox infiniband 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	kabel konsoli 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	aktywny kabel światłowodowy 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	kable hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	Kabel rozdzielacza mellanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	kable mellanox edr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	szybki kabel połączeniowy 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	szybki kabel połączeniowy 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	Kabel Ethernet 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56
MFS1S00-H020V	Kabel InfiniBand 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	kable hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
