MFS1S00-HxxxV 200 Gb/s QSFP56 MMF AOC Specyfikacje produktu

Wstęp

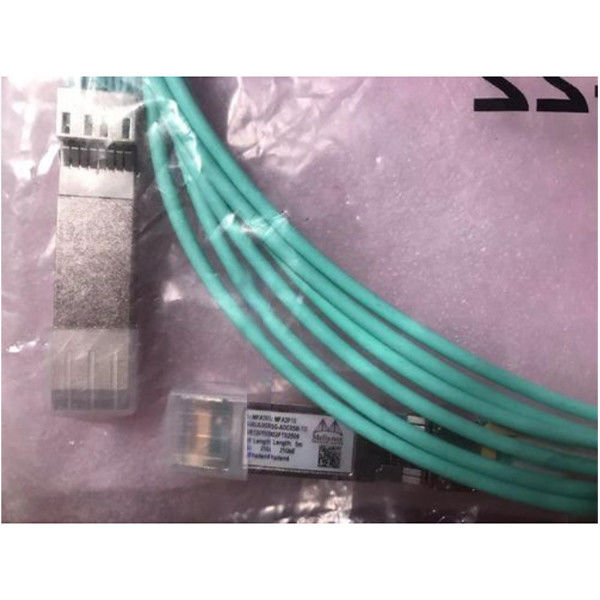

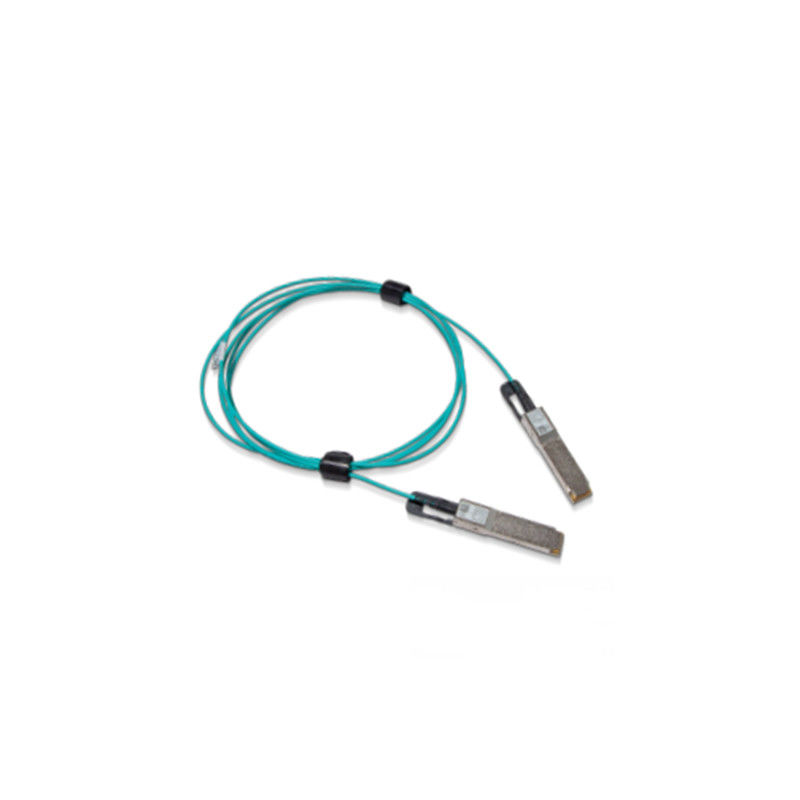

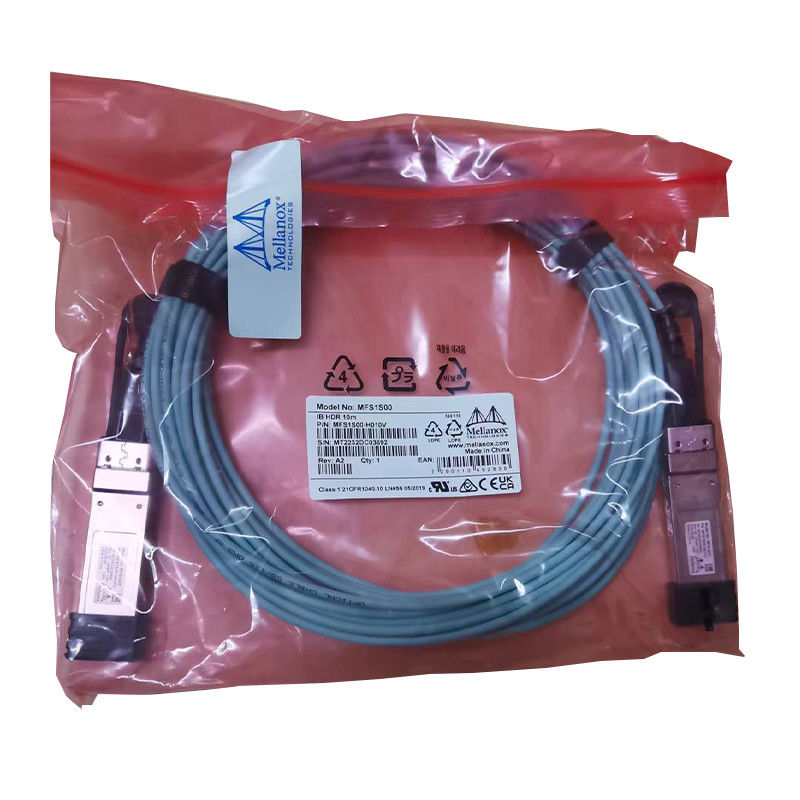

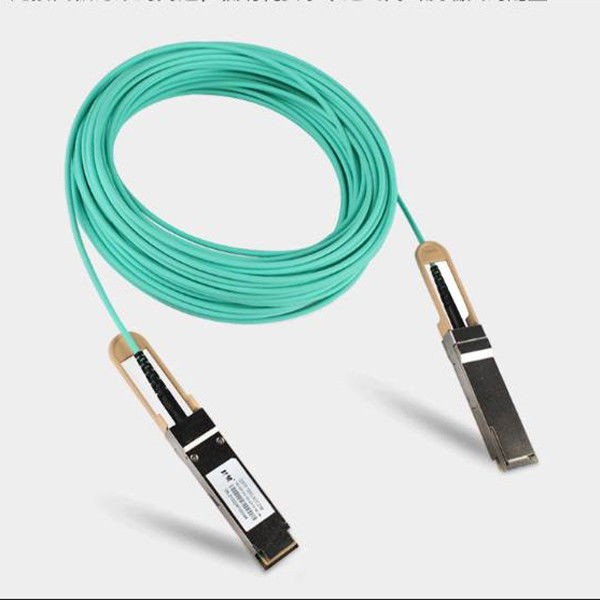

NVIDIA® MFS1S00 to aktywny kabel optyczny (AOC) oparty na QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) przeznaczony do użytku w systemach InfiniBand (IB) 200 Gb/s HDR (High Data Rate).

MFS1S00 AOC oferuje wysoką gęstość portów i konfigurowalność oraz znacznie większy zasięg niż pasywne kable miedziane w centrach danych.Ponieważ AOC jest podłączany podczas pracy, jest łatwy w instalacji i wymianie.

MFS1S00 ma standardowy port QSFP56 zgodny ze standardem SFF-8665 po stronie elektrycznej w kierunku systemu hosta.Zawiera cztery transceivery światłowodowe wielomodowe (MMF) na każdym końcu, z których każdy działa z szybkością transmisji danych do 50 Gb/s.

MFS1S00 oferuje wybieralne ponowne taktowanie na linię zarówno dla nadajników, jak i odbiorników optycznych z szybkością do 50 Gb/s.

Wyjątkowe rozwiązania kablowe firmy NVIDIA zapewniają energooszczędną łączność w centrach danych.Umożliwia wyższą przepustowość portów, gęstość i konfigurowalność przy niskich kosztach oraz mniejsze zapotrzebowanie na moc w centrach danych.Rygorystyczne testy produkcyjne zapewniają najlepsze wrażenia z instalacji, wydajność i trwałość po wyjęciu z pudełka.

Kluczowe cechy
Obsługuje IBTA IB HDR
Do 200 Gb/s
Modulacja 4x 50Gb/s PAM4
Programowalna amplituda wyjściowa Rx i preemfaza
Port QSFP56 zgodny z SFF-8665
Pojedynczy zasilacz 3,3 V
Zużycie energii 5,0 W (typowo, na każdym końcu, z regulacją taktowania)
Długość do 100m
Możliwość podłączania podczas pracy
Zgodny z RoHS
Interfejs zarządzania I2C zgodny z SFF-8636
Aplikacje
Obsługuje systemy InfiniBand HDR o przepustowości 200 Gb/s
Obsługuje 200 GbE między przełącznikami SN3700 i SN4600

Kluczowe cechy
Osiąga od 30 do 100 metrów
Najtańsze i zużywające najmniej energii łącze optyczne
Kompletny zestaw kabli bez złączy optycznych
Dostępne w tych samych konfiguracjach co kable DAC
Szeroka oferta produktów 25/50/100/200/400G na każdą potrzebę
Przetestowane i certyfikowane w układach GPU NVIDIA, DGX™, EGX™ i DPU

Korzyści
Cienki kabel światłowodowy umożliwia maksymalne chłodzenie strumieniem powietrza
Lekka waga umożliwia gęste biegi włókien przy minimalnym wsparciu
Brak złączy optycznych MPO zwiększa niezawodność i ogranicza konserwację
Zaprojektowane i wyprodukowane przez LinkX Optics
W 100 procentach przetestowane fabrycznie w przełączaniu na żywo i systemach opartych na GPU
Zaprojektowany, aby wykraczać poza branżowe standardy IEEE BER w celu niezawodnego działania w trudnych warunkach pracy

Informacje dotyczące zamawiania

Absolutne maksimum specyfikacji

Bezwzględne maksymalne wartości znamionowe to te, powyżej których może dojść do uszkodzenia urządzenia.

Dłuższa praca między specyfikacjami operacyjnymi a bezwzględnymi maksymalnymi wartościami znamionowymi nie jest zamierzona i może spowodować trwałą degradację urządzenia.

Specyfikacje środowiskowe

Ta tabela zawiera specyfikacje środowiskowe produktu.

Specyfikacje operacyjne

Ta sekcja pokazuje zakres wartości dla normalnej pracy.Filtrowanie zasilania płyty hosta powinno być zaprojektowane zgodnie z zaleceniami SFF Committee Spec.

1. Dopuszczalny jest odczyt temperatury wewnętrznej przez DDMI do 75°C.

Parametry elektryczne

Uwagi:

• Wiele domen zegarowych jest obsługiwanych tylko w Rx po stronie linii.Rx po stronie hosta obsługuje tylko pojedynczą domenę zegara.
• Blokada QSFP Tx CDR może wystąpić tylko wtedy, gdy linia Tx 1 transmituje dane
• Interoperacyjność

W przypadku konfiguracji przetestowanych z certyfikatami AOC należy zapoznać się z raportem kwalifikacji produktu na poziomie systemu (SLP).

Wybierz stawkę

AOC obsługuje wybór szybkości, który jest kontrolowany przez zapis do rejestrów 0x57-0x58.Dwa bity są przypisane do każdej linii odbiornika w bajcie 0x57 (87dec, Rxn_Rate_Select) i dwa bity dla każdej linii nadajnika w bajcie 0x58 (88dec, Txn_Rate_Select) w celu określenia do czterech przepływności, zgodnie z definicją w SFF-8636 Rev 2.9.2 Tabela 6 -5 XN_RATE_SELECT KODOWANIA.Wszystkie cztery pasy muszą mieć tę samą wartość wyboru stawki.

Poniższa tabela określa stawkę dla każdego ustawienia wyboru dawki.

Oceń Wybierz kodowanie

Specyfikacje mechaniczne
