200Gb/s HDR do 2x100Gb/s HDR100(QSFP56 do 2xQSFP56) MMF Aktywny Kabel Optyczny Splitter

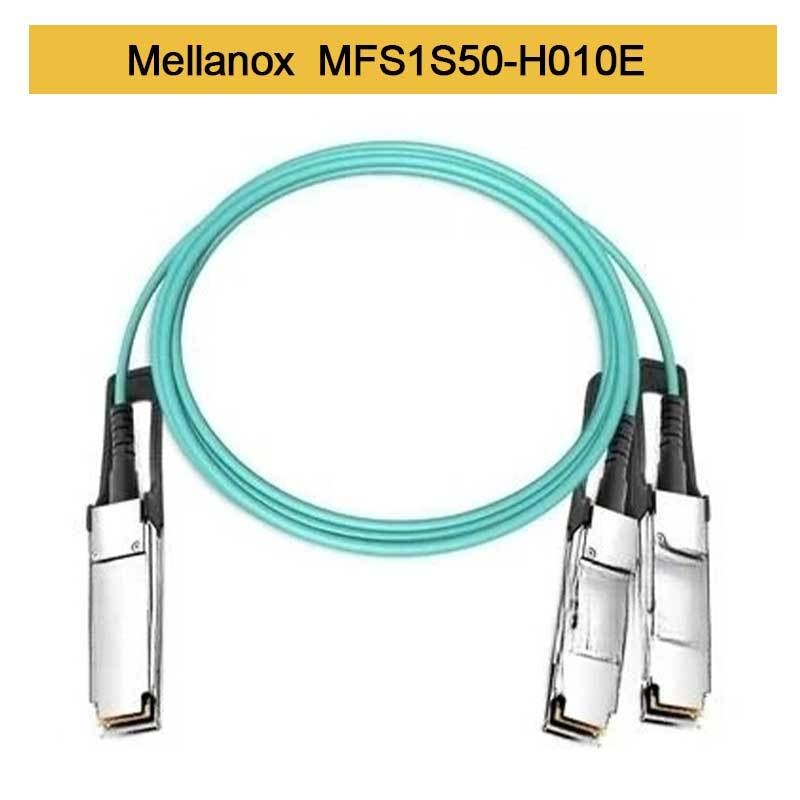

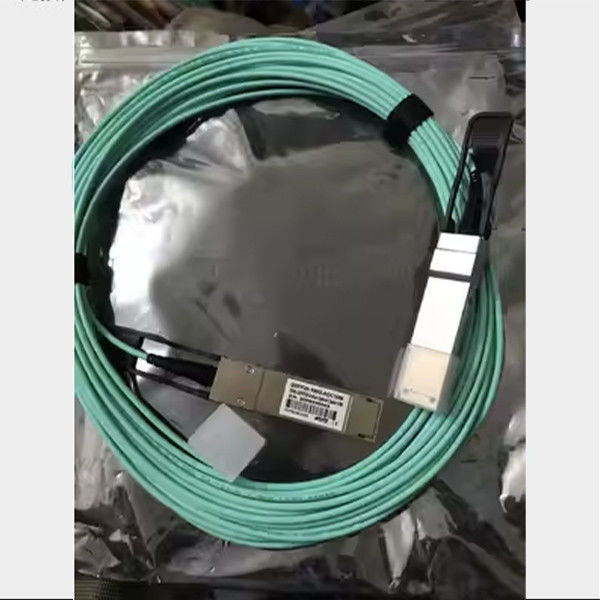

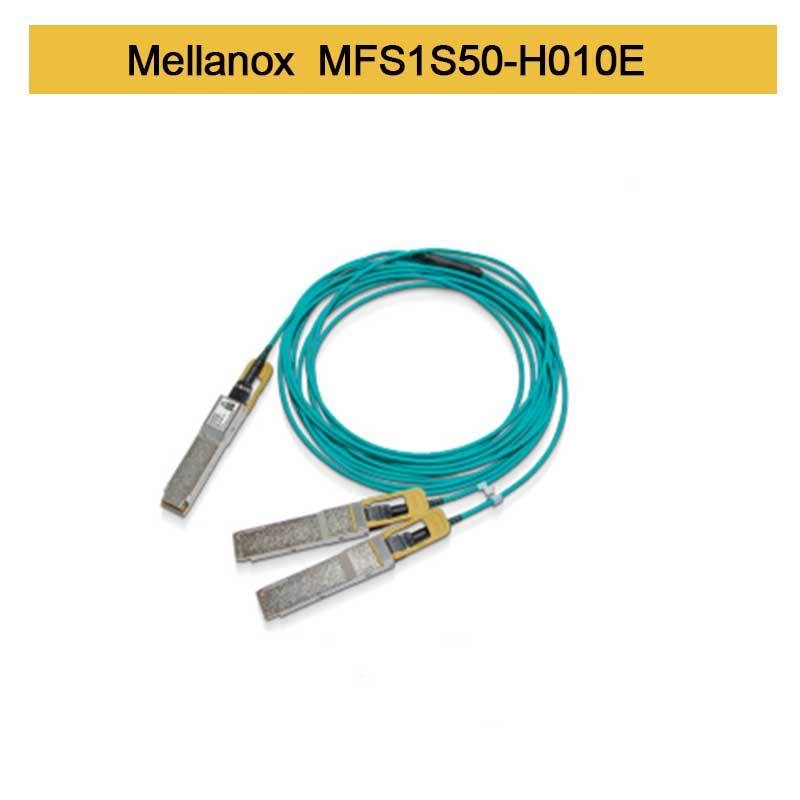

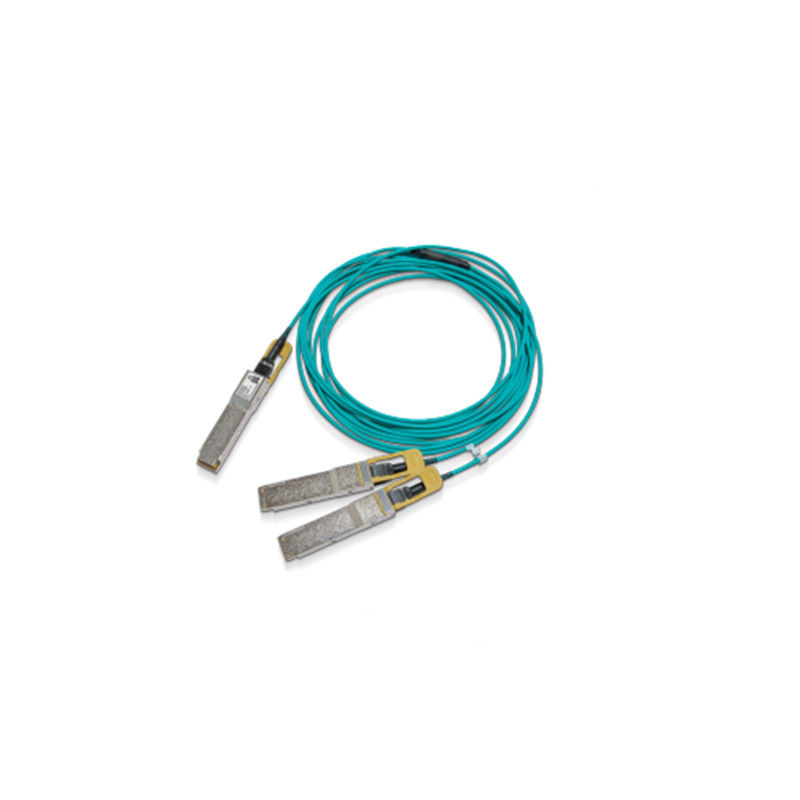

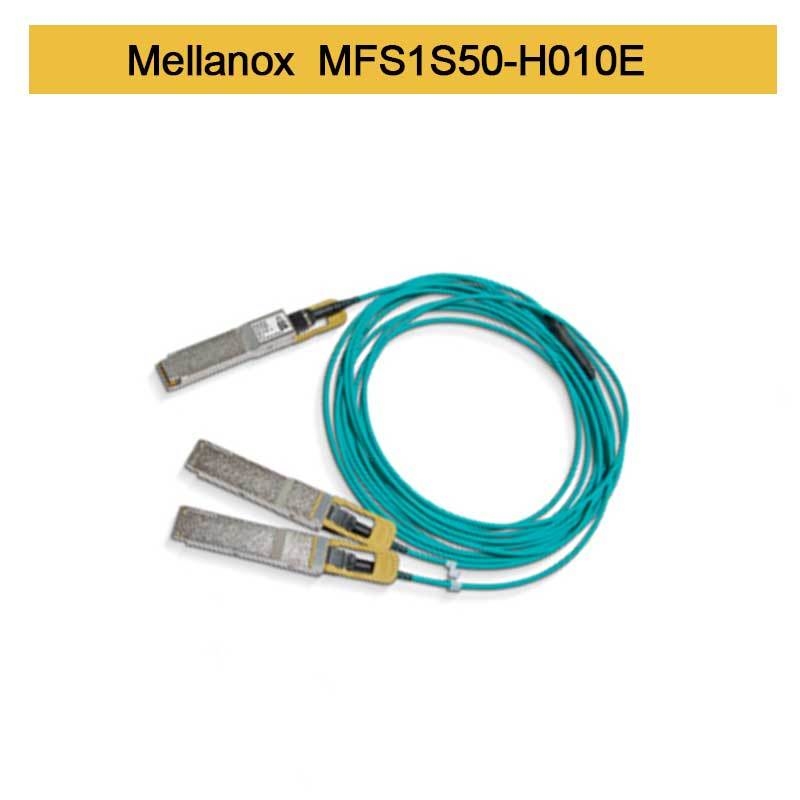

Mellanox® MFS1S50-HxxxE to oparty na VCSEL (Vertical Cavity Surface-Emitting Laser) ekonomiczny aktywny kabel optyczny splitter 200Gb/s do 2 x 100Gb/s (AOC) przeznaczony do użytku w systemach 200Gb/s InfiniBand HDR (High Data Rate).

Kabel MFS1S50-HxxxE jest zgodny ze standardem SFF-8665 dla rozwiązania QSFP56. Zapewnia łączność między jednostkami systemowymi z jednym złączem 200Gb/s po jednej stronie i dwoma oddzielnymi złączami 100Gb/s po drugiej stronie, takimi jak przełącznik i dwa serwery. Kabel łączy sygnały danych z każdej z 4 par MMF (Multi Mode Fiber) na pojedynczym końcu QSFP56 do podwójnej pary każdego z wieloportowych końców QSFP56. Każdy koniec QSFP56 kabla zawiera pamięć EEPROM, która dostarcza informacji o produkcie i monitorowaniu stanu, które mogą być odczytywane przez system hosta.

Rygorystyczne testy produkcyjne zapewniają najlepsze wrażenia z instalacji, wydajność i trwałość zaraz po wyjęciu z pudełka.

Unikalne, wysokiej jakości rozwiązania w postaci aktywnych kabli światłowodowych firmy Mellanox’s zapewniają energooszczędną łączność dla połączeń międzysystemowych w centrach danych. Umożliwiają one wyższą przepustowość portów, gęstość i konfigurowalność przy niskich kosztach i zmniejszonym zapotrzebowaniu na energię w centrach danych.

NVIDIA® MFS1S50 to oparty na VCSEL (Vertical Cavity Surface-Emitting Laser) ekonomiczny aktywny kabel optyczny splitter 200Gb/s do 2 x 100Gb/s (AOC) przeznaczony do użytku w systemach 200Gb/s InfiniBand (IB) HDR (High Data Rate).

Kabel MFS1S50 jest zgodny ze standardem SFF-8665 dla rozwiązania QSFP56. Zapewnia łączność między jednostkami systemowymi z jednym złączem 200Gb/s po jednej stronie i dwoma oddzielnymi złączami 100Gb/s po drugiej stronie, takimi jak przełącznik i dwa serwery. Kabel łączy sygnały danych z każdej z 4 par MMF (Multi Mode Fiber) na pojedynczym końcu QSFP56 do podwójnej pary każdego z wieloportowych końców QSFP56. Każdy koniec QSFP56 kabla zawiera pamięć EEPROM, która dostarcza informacji o produkcie i monitorowaniu stanu, które mogą być odczytywane przez system hosta.

Unikalne, wysokiej jakości rozwiązania kablowe NVIDIA zapewniają energooszczędną łączność dla połączeń międzysystemowych w centrach danych. Umożliwiają one wyższą przepustowość portów, gęstość i konfigurowalność przy niskich kosztach i zmniejszonym zapotrzebowaniu na energię w centrach danych.

Rygorystyczne testy produkcyjne zapewniają najlepsze wrażenia z instalacji, wydajność i trwałość zaraz po wyjęciu z pudełka.

Informacje dotyczące zamawiania

Bezwzględne specyfikacje maksymalne

Bezwzględne wartości maksymalne to te, po przekroczeniu których może dojść do uszkodzenia urządzenia.

Długotrwałe działanie pomiędzy specyfikacjami operacyjnymi a bezwzględnymi wartościami maksymalnymi nie jest zamierzone i może spowodować trwałą degradację urządzenia.

Bezwzględne wartości maksymalne

Specyfikacje środowiskowe

Ta tabela przedstawia specyfikacje środowiskowe produktu.

Specyfikacje operacyjne

Ta sekcja przedstawia zakres wartości dla normalnej pracy. Filtrowanie zasilania płyty głównej powinno być zaprojektowane zgodnie z zaleceniami w specyfikacji Komitetu SFF.

Specyfikacje elektryczne

Uwagi:

• Wiele domen zegarowych jest obsługiwanych tylko po stronie Rx po stronie linii. Rx po stronie hosta obsługuje tylko jedną domenę zegarową.
• Blokada QSFP Tx CDR może wystąpić tylko wtedy, gdy linia Tx 4 transmituje dane.

Wyładowania elektrostatyczne (ESD)

Ten produkt jest zgodny z poziomami ESD w typowych środowiskach operacyjnych centrów danych i certyfikowany zgodnie ze standardami wymienionymi w sekcji Zgodność z przepisami. Produkt jest dostarczany z osłonami ochronnymi na wszystkich złączach, aby chronić go podczas transportu. W normalnym obchodzeniu się i obsłudze szybkich kabli i transceiverów optycznych, ESD jest problemem podczas wkładania do klatki QSFP serwera/przełącznika. Dlatego należy przestrzegać standardowych środków ostrożności w zakresie obsługi ESD. Obejmują one użycie uziemionych pasków na nadgarstki/buty i podłogi ESD wszędzie tam, gdzie kabel/transceiver jest wyjmowany/wkładany. Wyładowania elektrostatyczne do zewnętrznej obudowy sprzętu hosta po instalacji podlegają wymaganiom ESD na poziomie systemu.

Obsługa i czyszczenie

Transceiver może ulec uszkodzeniu w wyniku narażenia na przepięcia prądowe i zdarzenia nadnapięciowe. Należy uważać, aby ograniczyć narażenie na warunki określone w bezwzględnych wartościach maksymalnych. Przestrzegaj normalnych środków ostrożności w zakresie obsługi urządzeń wrażliwych na wyładowania elektrostatyczne. Transceiver jest dostarczany z osłonami przeciwpyłowymi zarówno na porcie elektrycznym, jak i optycznym. Osłona na porcie optycznym powinna być zawsze na miejscu, gdy nie ma podłączonego kabla światłowodowego. Złącze optyczne ma zagłębioną powierzchnię złącza, która jest odsłonięta, gdy nie ma kabla ani osłony.

Przed włożeniem kabla światłowodowego należy wyczyścić złącze kabla, aby zapobiec jego zanieczyszczeniu. Osłona przeciwpyłowa zapewnia, że optyka pozostaje czysta i nie powinno być wymagane dodatkowe czyszczenie. W przypadku zanieczyszczenia należy użyć standardowych narzędzi i metod czyszczenia. Nie wolno stosować cieczy.

Interoperacyjność

W przypadku konfiguracji przetestowanych z AOC, zapoznaj się z raportem kwalifikacyjnym produktu na poziomie systemu (SLP).

Wybór szybkości

AOC obsługuje wybór szybkości, który jest kontrolowany przez zapis do rejestrów 0x57-0x58. Dwa bity są przypisane do każdej linii odbiornika w bajcie 0x57 (87dec, Rxn_Rate_Select) i dwa bity dla każdej linii nadajnika w bajcie 0x58 (88dec, Txn_Rate_Select), aby określić do czterech szybkości transmisji, zgodnie z definicją w SFF-8636 Rev 2.9.2 Tabela 6-5 XN_RATE_SELECT ENCODINGS. Wszystkie cztery linie muszą mieć tę samą wartość wyboru szybkości.

Poniższa tabela określa szybkość dla każdego ustawienia wyboru szybkości.

Kodowania wyboru szybkości

Specyfikacje mechaniczne

Szybkie połączenia międzysystemowe
Ostatni gwałtowny wzrost ruchu w centrach danych i przetwarzania w chmurze spowodował ogromny wzrost ruchu między maszynami ze względu na szybkie przyjęcie wirtualizacji serwerów, sieci definiowanych programowo (SDN) i przetwarzania w chmurze. Teraz dodajmy ogromne wymagania dotyczące przepustowości dla sieci terabajtów danych do szkolenia systemów opartych na GPU uczenia maszynowego (ML) sztucznej inteligencji (AI).

To napędza ogromne zapotrzebowanie na sieci o dużej przepustowości i niskich opóźnieniach. Szybkie kable DAC i AOC oraz połączenia międzysystemowe transceiverów optycznych odgrywają kluczową rolę w tych nowoczesnych technologiach centrów danych.

Rodzina kabli i transceiverów NVIDIA® Mellanox® LinkX® zapewnia najbardziej kompletną w branży linię produktów 10, 25, 40, 50, 100, 200 i 400GbE w Ethernet i EDR, HDR i NDR w produktach InfiniBand dla chmury, HPC, Web 2.0, Enterprise, telekomunikacji, pamięci masowej i sztucznej inteligencji, zastosowań w centrach danych.

Kable i transceivery LinkX są często używane do łączenia przełączników typu top-of-rack w dół z kartami sieciowymi w procesorach GPU i serwerach CPU NVIDIA oraz pamięci masowej i/lub w górę w aplikacjach switch-to-switch w całej infrastrukturze sieciowej.
