Kabel DAC HDR100 Mellanox o długości 2 m Bezpośrednio podłączany kabel światłowodowy MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP7H50-H002R26 |
| Dokument: | MCP7H50-H002R26.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/t |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Stan: | Nowy i oryginalny | Dostępność: | Magazyn |
|---|---|---|---|
| Czas gwarancji: | 1 rok | Technologia: | Infiniband |
| Maksymalna prędkość: | HDR do 2xHDR100 | Szybkość danych: | 200 Gb/s do 100 Gb/s |
| Napięcie zasilania: | -0,3 ~ 3,6 V. | Napięcie wejściowe danych: | -0,3 ~ 3,465 V. |
| Kontrola napięcie wejściowe: | -0,3 ~ 4,0 V. | Próg uszkodzenia: | 3.4dBm |
| Podkreślić: | Kabel DAC Mellanox 2 m,kabel DAC Mellanox HDR100,kabel światłowodowy 2 m z bezpośrednim podłączeniem |
||
opis produktu

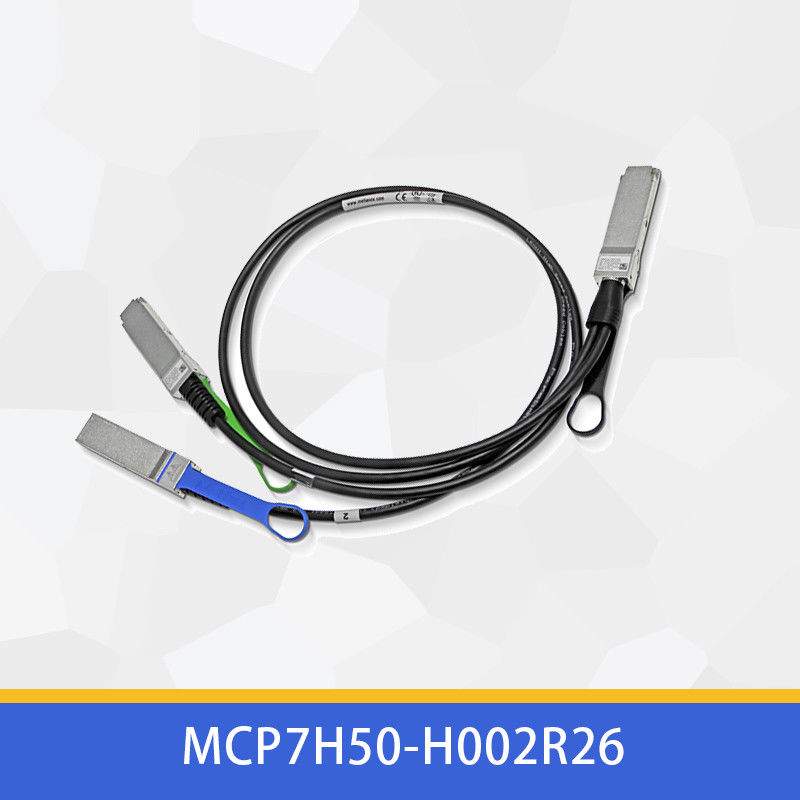

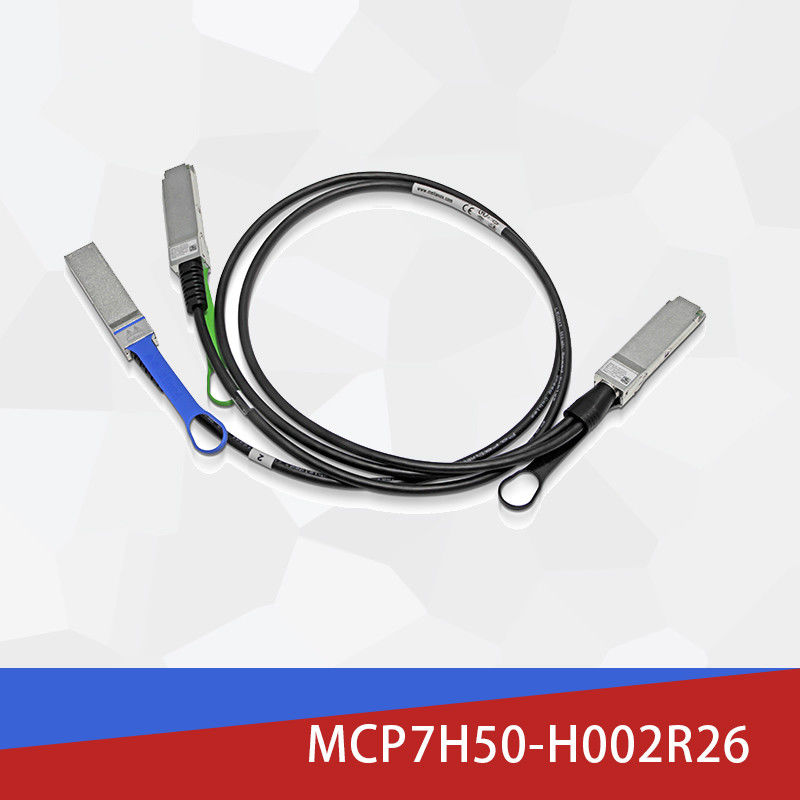

Mellanox MCP7H50-H002R26: Kabel DAC 200G HDR do Dual 100G HDR100 Breakout
Najważniejsze cechy wydajności
Optymalizacja przepustowości
Skutecznie dzieli przepustowość 200G HDR na dwa niezależne kanały 100G HDR100 bez wymagań dotyczących aktywnego zasilania
Zaawansowana integralność sygnału
Technologia modulacji PAM4 zapewnia wyjątkową transmisję danych z BER lepszym niż 1E-15
Przegląd produktu
Mellanox MCP7H50-H002R26 to wysokowydajne rozwiązanie Direct Attach Copper (DAC) breakout, które stanowi doskonałą alternatywę dla tradycyjnych pasywna alternatywa dla kabli światłowodowych systemów. To innowacyjne połączenie skutecznie konwertuje pojedynczy port 200 Gb/s InfiniBand HDR na dwa niezależne połączenia 100 Gb/s HDR100, oferując centrom danych optymalne połączenie wydajności, efektywności energetycznej i opłacalności dla środowisk sieciowych o dużej gęstości.
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Model produktu | MCP7H50-H002R26 |
| Konfiguracja szybkości transmisji danych | 200G HDR do 2×100G HDR100 |
| Typ połączenia | Direct Attach Copper (DAC) |
| Długość kabla | 2 metry (±0,05 m tolerancji) |

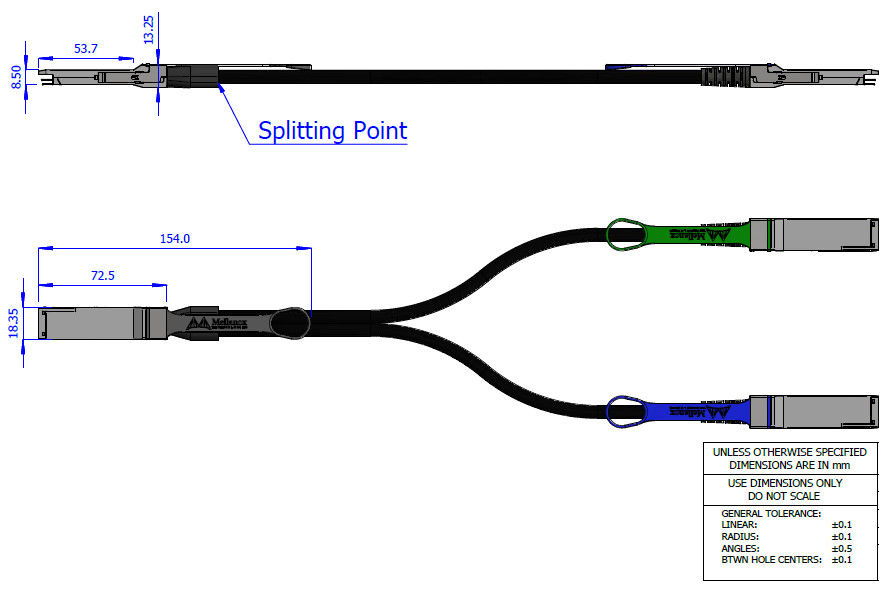

| Interfejs złącza | QSFP56 do 2×QSFP56 |
| Rozmiar przewodu | 26 AWG |
| Pobór mocy | <0,1 W (praca pasywna) |
| Temperatura pracy | 0°C do 70°C |
| Zgodność ze standardami | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Impedancja charakterystyczna | 100Ω (zakres 90-110Ω) |
Implementacja technologii
Ta zaawansowana pasywna alternatywa dla kabli światłowodowych wykorzystuje zaawansowaną technologię modulacji 4×50Gb/s PAM4, zapewniając wyjątkową integralność sygnału we wszystkich kanałach transmisji. Rozwiązanie jest w pełni zgodne ze standardami InfiniBand Trade Association (IBTA) HDR i zawiera specyfikacje SFF-8665 i SFF-8636 dla bezproblemowej integracji i kompleksowego zarządzania za pośrednictwem interfejsu I²C, zapewniając solidną alternatywę dla tradycyjnych systemów światłowodowych.
Metodologia działania
MCP7H50-H002R26 działa jako inteligentny pasywny mostek elektryczny, skutecznie kierując sygnały o dużej prędkości z pojedynczego złącza QSFP56 (obsługującego 200G HDR) do dwóch niezależnych złączy QSFP56 (każde obsługujące 100G HDR100). To wyrafinowane pasywna alternatywa dla kabli światłowodowych zachowuje wyjątkową integralność sygnału dzięki precyzyjnym przewodom miedzianym o dopasowanej impedancji (impedancja charakterystyczna 100Ω) i zaawansowanym technologiom ekranowania, które skutecznie minimalizują przesłuchy i zakłócenia elektromagnetyczne, zapewniając niezawodną transmisję danych.
Środowiska zastosowań
To rozwiązanie połączeniowe o dużej gęstości jest idealnie dopasowane do nowoczesnych wymagań infrastruktury:
Sieci centrów danych
Architektury spine-leaf i łączność top-of-rack dla środowisk hiperskalowych
Wysokowydajne przetwarzanie
Połączenia klastrowe do badań naukowych i symulacji inżynierskich
Sztuczna inteligencja i uczenie maszynowe
Łączność klastra szkoleniowego dla struktur głębokiego uczenia
Systemy pamięci masowej
Szybkie połączenia dla rozwiązań pamięci masowej SAN i NAS
Przewagi konkurencyjne
MCP7H50-H002R26 oferuje znaczne korzyści w porównaniu zarówno z aktywnymi kablami optycznymi, jak i rozwiązaniami miedzianymi poprzedniej generacji:
- Efektywność ekonomiczna: Zapewnia około 35-45% redukcji kosztów w porównaniu z równoważnymi aktywnymi rozwiązaniami optycznymi
- Optymalizacja mocy: Zużywa mniej niż 0,1 W w porównaniu z 2-3 W dla aktywnych kabli optycznych
- Zwiększona niezawodność: Pasywna konstrukcja eliminuje punkty awarii związane z aktywnymi komponentami
- Zmniejszone opóźnienia: Transmisja sygnału elektrycznego oferuje niższe opóźnienia niż systemy konwersji optycznej
- Bezpieczeństwo środowiskowe: Powłoka LSZH i konstrukcja bezhalogenowa poprawiają standardy bezpieczeństwa w obiektach
- Zarządzanie termiczne: Zmniejszone zużycie energii zmniejsza wymagania dotyczące chłodzenia w gęstych konfiguracjach
Usługi wsparcia
Mellanox zapewnia kompleksową infrastrukturę wsparcia dla MCP7H50-H002R26:
- 1-letnia ograniczona gwarancja na sprzęt obejmująca wady materiałowe i produkcyjne
- Globalna sieć wsparcia technicznego z pomocą ekspertów w zakresie wyzwań związanych z integracją
- Niestandardowe usługi konfiguracji dla scenariuszy wdrażania na dużą skalę
- Standardowa realizacja zamówienia w ciągu 2-3 tygodni z dostępnymi opcjami przyspieszonymi
- Usługi weryfikacji kompatybilności dla środowisk heterogenicznych
Często zadawane pytania
Jaką maksymalną odległość obsługuje to rozwiązanie DAC?
MCP7H50-H002R26 został zaprojektowany do zastosowań krótkiego zasięgu do 3 metrów, co czyni go szczególnie odpowiednim do łączności w skali szafy i sąsiednich szaf w środowiskach centrów danych.
Czy ten kabel jest kompatybilny z urządzeniami innych producentów niż Mellanox?
Chociaż zoptymalizowany dla systemów Mellanox, ta pasywna alternatywa dla kabli światłowodowych jest zgodna ze standardami branżowymi i jest ogólnie kompatybilna z urządzeniami innych dostawców obsługującymi interfejsy InfiniBand HDR i kompatybilne QSFP56.
Jakiej konserwacji wymagają te kable?
Jako rozwiązanie pasywne, MCP7H50-H002R26 wymaga minimalnej konserwacji poza okresową kontrolą wzrokową pod kątem uszkodzeń fizycznych i upewnieniem się, że złącza pozostają czyste i wolne od zanieczyszczeń.
Wytyczne dotyczące instalacji
Aby zapewnić optymalną wydajność i trwałość:
- Utrzymuj minimalny promień gięcia 34 mm dla pojedynczych zagięć i 68 mm dla powtarzających się zagięć
- Unikaj ostrych zagięć, szczególnie w pobliżu interfejsów złączy, gdzie koncentruje się naprężenie
- Wdróż odpowiednie środki ostrożności ESD podczas obsługi i procedur instalacyjnych
- Sprawdź kompatybilność z oprogramowaniem sprzętowym i wersjami sterowników systemu hosta przed wdrożeniem
- Działaj ściśle w określonych zakresach temperatury (0°C do 70°C) i wilgotności (5% do 85%)
- Regularnie sprawdzaj złącza pod kątem zanieczyszczeń lub uszkodzeń przed instalacją i podczas cykli konserwacji
