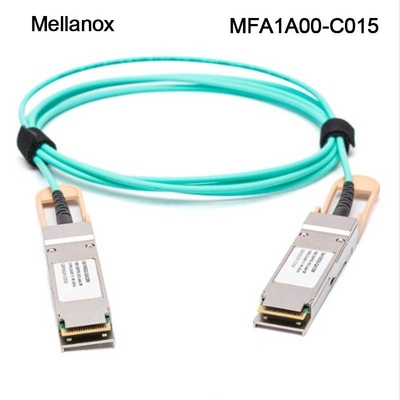

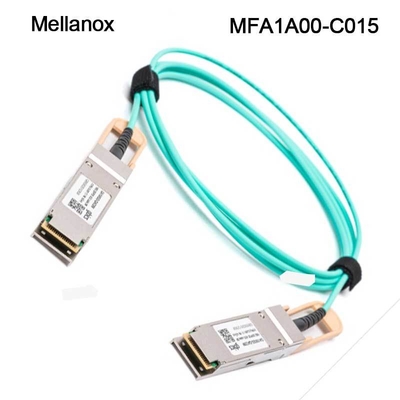

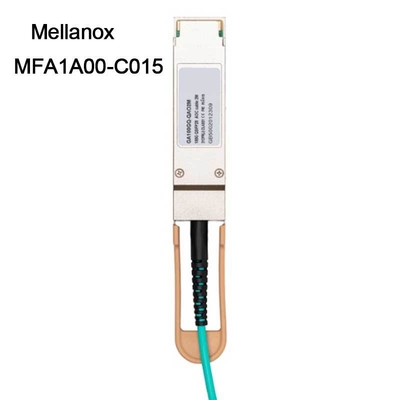

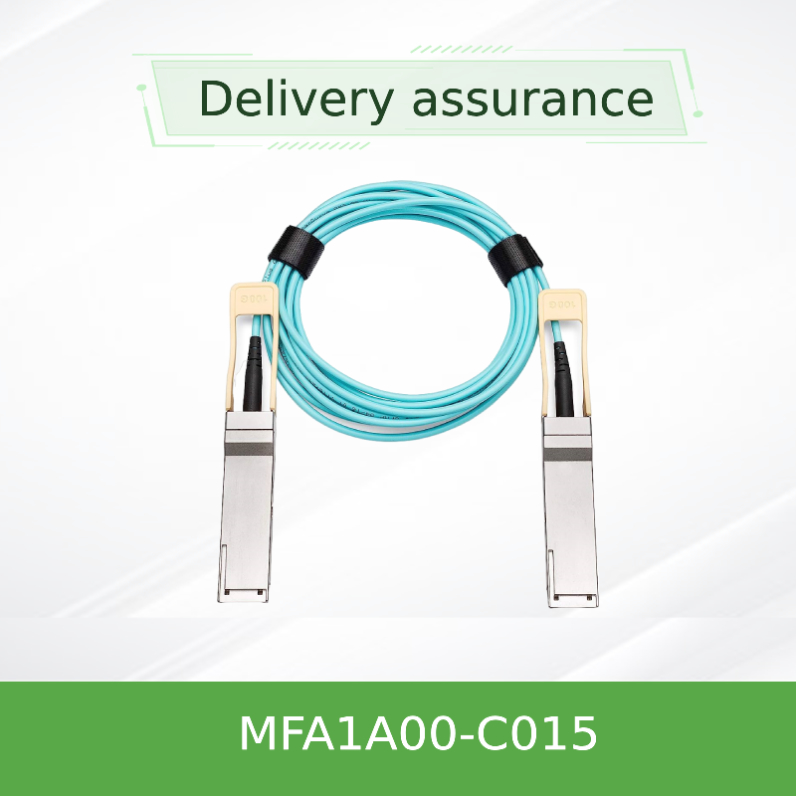

MFA1A00-C015 100Gb/s QSFP28 Aktywny Kabel Optyczny

1. Przegląd produktu

NVIDIA® MFA1A00-C015 to wysokowydajny aktywny kabel optyczny (AOC) 100Gb/s QSFP28, przeznaczony do połączeń międzysieciowych w centrach danych o dużej gęstości. Ten 15-metrowy Kabel światłowodowy zapewnia wyjątkową przepustowość i niskie zużycie energii zarówno dla Ethernet 100GbE, jak i aplikacji InfiniBand EDR. Zapewnia niezawodne, wymienne podczas pracy rozwiązanie, które przewyższa ograniczenia zasięgu pasywnych kabli miedzianych, umożliwiając elastyczne wdrożenia w skali szaf i rzędów.

2. Kluczowe cechy

• Szybkość transmisji danych do 100 Gb/s na port (4x25 Gb/s pasm)
• Zasięg 15 metrów z włóknem wielomodowym (OM3/OM4)
• Niskie rozpraszanie mocy: typowo 2,2 W (na koniec z retransmisją)
• Wymienny podczas pracy format QSFP28, zgodny z SFF-8665
• Cyfrowe monitorowanie diagnostyczne (DDM) przez interfejs I²C
• Zgodność z RoHS i LSZH (Low Smoke Zero Halogen) osłona
• Programowalne wyrównywanie Tx i wzmocnienie wyjścia Rx

3. Podstawowa technologia i standardy

Ten Kabel światłowodowy wykorzystuje technologię VCSEL (Vertical Cavity Surface-Emitting Laser) i integruje retransmisję opartą na DSP dla integralności sygnału. Jest zgodny z kluczowymi standardami branżowymi, w tym IEEE 802.3bm 100GBASE-SR4, InfiniBand EDR, SFF-8665, SFF-8636 i IEC 60825-1 (bezpieczeństwo lasera klasy 1).

4. Zasada działania

AOC konwertuje sygnały elektryczne na sygnały optyczne na każdym końcu, używając zintegrowanych nadajników VCSEL. Wejście elektryczne jest wyrównywane, retransmitowane i wprowadzane do macierzy laserowej. Sygnał optyczny jest przesyłany przez wielomodowy pasywny kabel światłowodowy. Na końcu odbiorczym fotodiody konwertują sygnał optyczny z powrotem na sygnał elektryczny, który następnie jest retransmitowany i wyprowadzany z programowalną amplitudą, aby zapewnić jakość sygnału na całym łączu.

5. Scenariusze zastosowań

• Architektura sieci centrów danych typu liść-szkielet
• Klastry obliczeniowe o wysokiej wydajności (HPC)
• Sieci szkoleniowe AI i uczenia maszynowego
• Sieci obszaru pamięci masowej (SAN) i pamięć masowa podłączona do sieci (NAS)
• Infrastruktura chmury i centra danych hiper-skala

6. Specyfikacje i informacje dotyczące zamawiania

7. Zalety i punkty sprzedaży

• Doskonała wydajność: Oferuje większy zasięg i wyższą gęstość w porównaniu do kabli DAC.
• Efektywność energetyczna: Niższa moc na bit niż konkurencyjne rozwiązania optyczne.
• Łatwość użycia: Lekki, elastyczny i odporny na EMI, w przeciwieństwie do alternatyw miedzianych.
• Niezawodność: Rygorystyczne testy zapewniają wysoką wydajność i trwałość, zmniejszając całkowity koszt posiadania.

8. Serwis i wsparcie

Wszystkie nasze produkty, w tym ten szybki Kabel światłowodowy, są objęte standardową gwarancją. Utrzymujemy zapas o wartości 10 milionów dolarów, aby zapewnić szybką dostawę. Nasz zespół wsparcia technicznego zapewnia całodobowe konsultacje, aby pomóc w integracji i rozwiązywaniu problemów, zapewniając minimalne przestoje i optymalną wydajność sieci.

9. Najczęściej zadawane pytania

P: Czy ten AOC jest kompatybilny z portami 40GbE QSFP+?
O: Nie, MFA1A00-C015 jest przeznaczony do portów 100Gb/s QSFP28 i nie jest wstecznie kompatybilny z portami 40GbE QSFP+.

P: Jaka jest różnica między aktywnym kablem optycznym a pasywnym kablem światłowodowym?
O: AOC, taki jak MFA1A00, ma aktywną elektronikę wbudowaną w złącza do retransmisji i wzmacniania sygnału, umożliwiając większy zasięg (do 100 m) niż pasywny kabel światłowodowy lub kabel Direct Attach Copper (DAC).

P: Czy ten kabel obsługuje cyfrowe monitorowanie diagnostyczne (DDM)?
O: Tak, zapewnia pełną funkcjonalność DDM do monitorowania w czasie rzeczywistym temperatury, napięcia, mocy optycznej i prądu polaryzacji lasera.

10. Środki ostrożności

• Upewnij się, że port QSFP28 sprzętu hosta jest zgodny z SFF-8665.
• Nie zginaj kabla poniżej minimalnego promienia gięcia 30 mm.
• Pracuj w określonym zakresie temperatur obudowy od 0°C do 70°C.
• Jest to produkt laserowy klasy 1, który jest bezpieczny w normalnych warunkach pracy.
• W przypadku środowisk FCC klasy A należy pamiętać, że to urządzenie może powodować zakłócenia radiowe w obszarach mieszkalnych.
