Kabel Ethernet Mellanox Qsfp DAC MCP1600-C003E30L 100GbE 3m

Mellanox MCP1600-C003E30L 100GbE QSFP28 Kabel miedziany do bezpośredniego podłączenia

1. Przegląd produktu

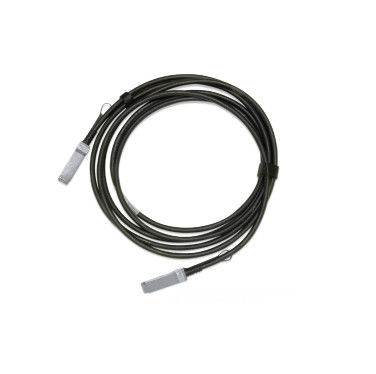

Kabel Mellanox® MCP1600-C003E30L to wysokowydajny 100 Gigabit Ethernet (100GbE) QSFP28 Direct Attach Copper (DAC), zaprojektowany z myślą o niezawodnych połączeniach w centrach danych o krótkim zasięgu.Ten 3-metrowy pasywny kabel miedziany stanowi energooszczędną i optymalną kosztowo alternatywę dla nadajników optycznych, zapewniający solidną wydajność dla aplikacji o dużej przepustowości. Jest zaprojektowany do obsługi prędkości danych 100Gb/s poprzez cztery zintegrowane kanały miedziane, z których każdy działa z prędkością 25 Gb/s.pasywny kabel miedzianyjest idealnym rozwiązaniem do łączenia między sobą przełączników, routerów i serwerów wewnątrz racków lub między sąsiednimi rackami.

2. Kluczowe cechy

• Obsługuje prędkość danych 100GbE (4x25Gbps) dla aplikacji o dużej przepustowości.
• Włączający się w ogniwo QSFP28 dla łatwej instalacji i konserwacji.
• Niskie zużycie energii (< 0,1 W) dla zwiększonej efektywności energetycznej.
• Zgodne ze specyfikacją IEEE 802.3bj CA-25G-L z RS-FEC dla rozszerzonego zasięgu 3m.
• Wyposażone w płaszcz z niskim poziomem dymu (LSZH) i PCB bez ołowiu i halogenów dla zwiększonego bezpieczeństwa.
• Zawiera interfejs zarządzania I2C zgodny ze standardem SFF-8636 do identyfikacji i diagnostyki urządzeń.
• Wykonane w celu zapewnienia doskonałej integralności sygnału o charakterystycznej impedancji 100Ω.

3Technologia i standardy

To...Miedź do bezpośredniego przyłączeniakabel wykorzystuje zaawansowaną technologię sygnalizacji elektrycznej w celu osiągnięcia wysokich prędkości transmisji danych.w tym SFF-8685 dla QSFP28 i SFF-8636 dla interfejsu zarządzania. W celu bezbłędnej transmisji danych na długości 3 metrów wykorzystuje Reed-Solomon Forward Error Correction (RS-FEC) zgodnie ze standardem IEEE 802.3bj CA-25G-L.QSFP28 Miedź do bezpośredniego podłączeniakablów - niezawodnego i interoperacyjnego komponentu w nowoczesnych sieciach centrów danych.

4Zasada działania

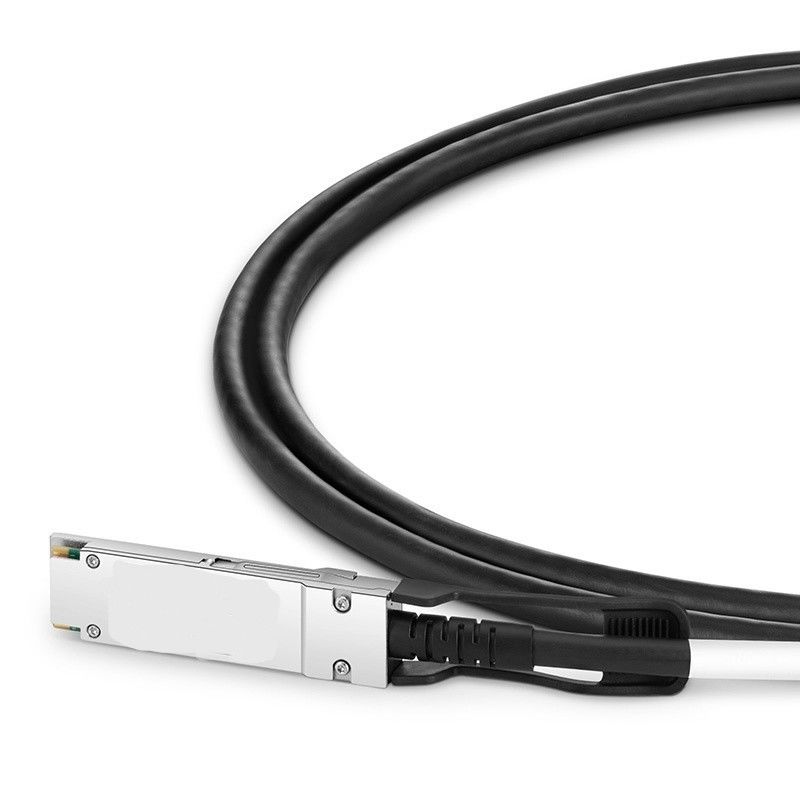

W sprawiekable pasywnedziała poprzez przesyłanie sygnałów elektrycznych bezpośrednio przez połączone druty miedziane o dwóch ośach.Każdy koniec kabla jest zakończony z konektorem QSFP28, który łączy się bezpośrednio z portem systemu hostaPołącznik zawiera chip EEPROM, który przechowuje ważne informacje o produkcie, takie jak numer seryjny, producent i charakterystyka kabla.umożliwiające automatyczną identyfikację i konfigurację. Jakopasywny kabel miedziany, nie wymaga ponownego odtwarzania sygnału ani aktywnych komponentów, co powoduje minimalne opóźnienie i zużycie energii, dzięki czemu ścieżka sygnału jest wyjątkowo wydajna do transmisji danych na krótkie odległości.

5. Zastosowanie i zastosowanie

MCP1600-C003E30L jest wykorzystywany w środowiskach obliczeniowych o wysokiej wydajności, w których mała opóźnienie i duża przepustowość są kluczowe.

• Połączenia między centrami danych:Połączenie przełączników ToR do przełączników leaf/spine lub serwerów o wysokiej gęstości.
• Sieci handlu wysokiej częstotliwości (HFT):Gdzie minimalna opóźnienie jest najważniejsza dla systemów transakcji finansowych.
• Infrastruktura chmurowa:Budowanie skalowalnych i wydajnych sieci back-endowych dla dostawców usług w chmurze.
• Enterprise Network Core:Agregacja ruchu w podstawowych warstwach dużych sieci przedsiębiorstw.
• Sieci obszarów magazynowania (SAN):Połączenie szeregów pamięci masowej z serwerami w celu szybkiego dostępu do danych.

6Specyfikacje i przewodnik wyboru

Poniższa tabela zawiera szczegółowe informacje na temat kluczowych specyfikacji modelu MCP1600-C003E30L i służy jako przewodnik do wyboru w stosunku do innych wariantów.

7Zalety i punkty sprzedaży

• Efektywność kosztowaOferuje znaczne oszczędności w porównaniu z kablami aktywnymi optycznymi (AOC) i rozwiązaniami opartymi na nadajnikach dla krótkich odległości.
• Ultra niska opóźnienie:Projekt pasywny zapewnia niemal zerowe opóźnienie, co ma kluczowe znaczenie dla aplikacji wrażliwych na wydajność.
• Wysoka niezawodność:Przechodzi rygorystyczne testy produkcyjne, aby zagwarantować lepszą wydajność i trwałość.
• Projekt przyjazny dla środowiska:Zbudowane z materiałów LSZH i HF/LF, spełniające rygorystyczne standardy ochrony środowiska i bezpieczeństwa.
• Bezproblemowa integracja:Włącza się go na gorąco i spełnia standardy branżowe, zapewniając szeroką kompatybilność z sprzętem Mellanox i innych producentów.

8Usługi i wsparcie

Ten produkt jest objęty roczną gwarancją na sprzęt, obejmującą naprawy lub wymianę wadliwych części.umożliwienie szybkiej realizacji w celu spełnienia pilnych harmonogramów projektuNasz dedykowany zespół wsparcia technicznego jest dostępny 24 godziny na dobę, 7 dni w tygodniu, aby zapewnić konsultacje przed sprzedażą i pomoc techniczną po sprzedaży, zapewniając płynną integrację z infrastrukturą sieci.

9Często zadawane pytania (FAQ)

P: Jaka jest różnica między kodami łącza CA-N a CA-L?
A: CA-N (No-FEC) jest dla krótszych kabli (do 2 m) bez Forward Error Correction.pozwala na zapewnienie integralności sygnału przez dłuższe odległości przez system Reed-Solomon FEC (RS-FEC);.

P: Czy ten kabel DAC jest kompatybilny z przełącznikami innych niż Mellanox?
O: Kable QSFP28 DAC opracowane są optymalnie dla systemów Mellanox, ale oparte są na standardach przemysłowych i często są kompatybilne z sprzętem innych głównych producentów.Zalecamy sprawdzenie matrycy kompatybilności konkretnego przełącznika.

P: Czy ten pasywny kabel wymaga zasilacza zewnętrznego?
Odpowiedź: Nie. Pasywny kabel miedziany z bezpośrednim podłączeniem pobiera minimalną moc (< 0,1 W) bezpośrednio z portu hosta i nie ma aktywnych komponentów, co prowadzi do niskiego zużycia energii.

P: Jaki jest minimalny promień gięcia tego kabla?
Odpowiedź: Minimalny promień zakrętu dla pojedynczego, nie powtarzającego się zakrętu wynosi 5 razy średnicę kabla (35,5 mm dla 30AWG).utrzymywać promień gięcia 10x średnicy kabla (71 mm).

10Środki ostrożności

• KompatybilnośćPrzed zakupem sprawdź zgodność z konkretnym przełącznikiem i konfiguracją portu.
• Obsługa:Należy unikać ostrych zakrętów powyżej określonego minimalnego promienia zakrętu, aby zapobiec uszkodzeniu wewnętrznych przewodników.
• Warunki środowiskowe:Stosować i przechowywać w określonym zakresie temperatury (0°C do 70°C) i wilgotności (5% do 85% bez kondensacji).
• Rozładowanie elektrostatyczne (ESD):Zawsze używaj paska na nadgarstku ESD podczas obsługi złączy kablowych, aby zapobiec uszkodzeniu statycznemu wrażliwych elementów.
• Instalacja:Przed włożeniem lub wyjęciem kabla należy upewnić się, że system jest wyłączony lub że port umożliwia podłączenie na gorąco.
