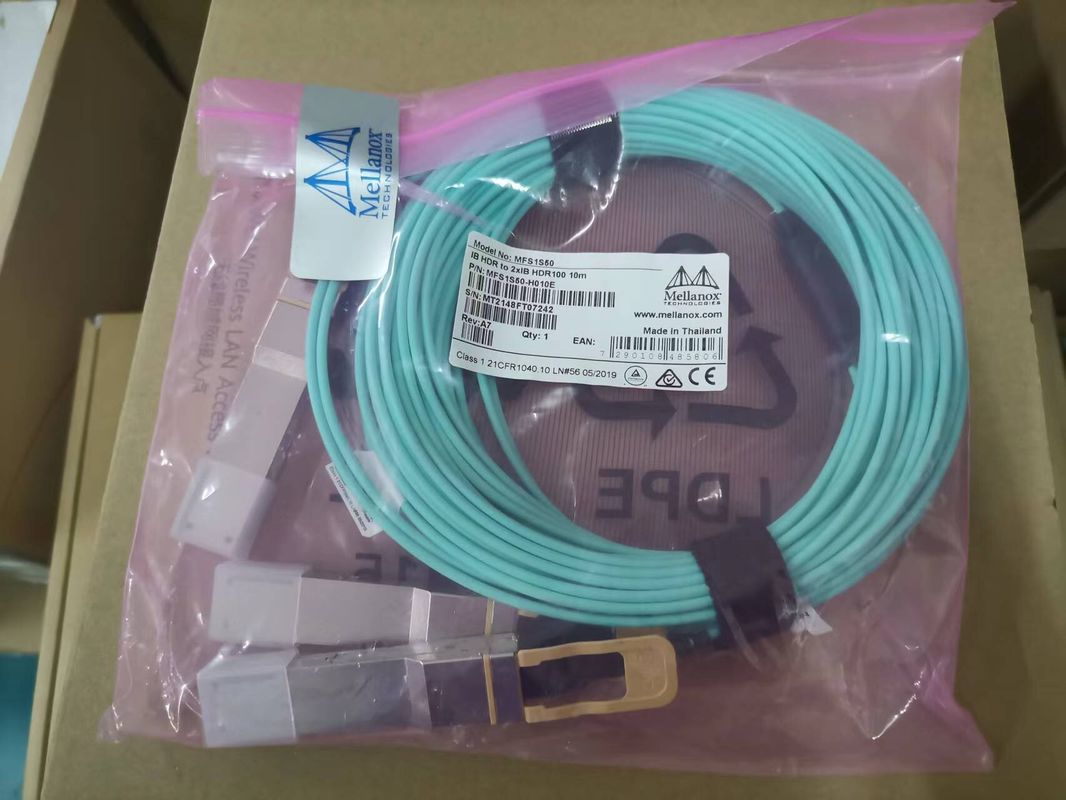

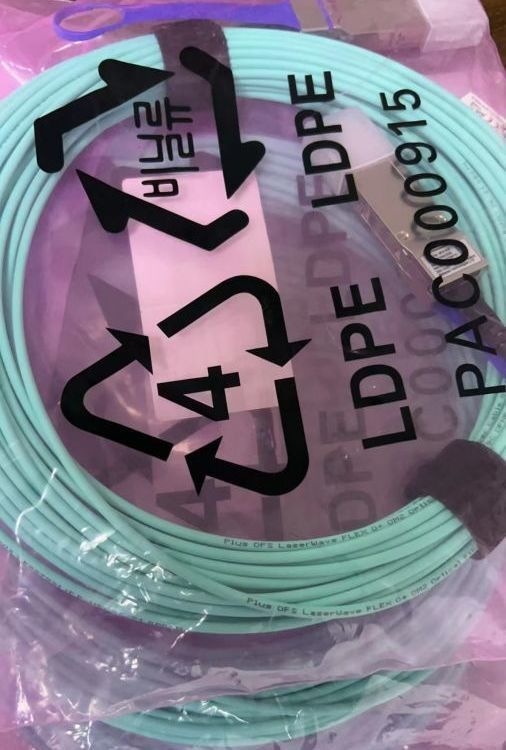

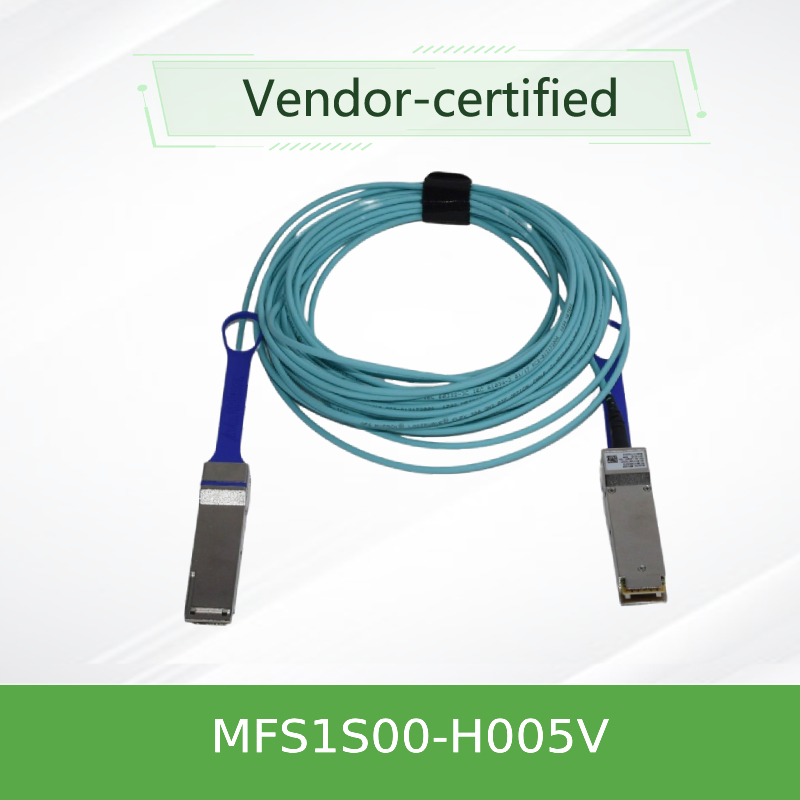

MFS1S00-H005V 200Gb/s Aktywny Kabel Optyczny QSFP56 (AOC)

1. Przegląd produktu

NVIDIA® MFS1S00-H005V to wysokowydajny aktywny kabel optyczny QSFP56 200Gb/s, przeznaczony do połączeń międzysystemowych w centrach danych o dużej gęstości. Ten 5-metrowy kabel światłowodowy obsługuje zarówno InfiniBand HDR, jak i aplikacje 200 Gigabit Ethernet, zapewniając doskonałą przepustowość, niskie opóźnienia i niezawodną wydajność. Jako rozwiązanie typu hot-pluggable, zgodne z RoHS, został zaprojektowany do wymagających środowisk centrów danych, gdzie wydajność i niezawodność są krytyczne.

2. Kluczowe cechy

• Obsługuje standardy 200Gb/s InfiniBand HDR i 200GbE
• 4x modulacja PAM4 50Gb/s na tor
• Długość 5 metrów zoptymalizowana pod kątem połączeń między szafami
• Niskie zużycie energii: typowo 5,0W na koniec
• Format QSFP56 z możliwością wymiany podczas pracy (hot-pluggable)
• Cyfrowe monitorowanie diagnostyczne (DDM) z monitorowaniem wydajności w czasie rzeczywistym
• Programowalna amplituda wyjściowa Rx i pre-emfaza

3. Technologia i standardy

MFS1S00-H005V jest zgodny ze standardami branżowymi, w tym SFF-8665, SFF-8636 i specyfikacjami InfiniBand HDR. Wykorzystuje technologię optyczną opartą na VCSEL i obsługuje modulację PAM4 do szybkiej transmisji danych. Zintegrowany interfejs zarządzania I²C umożliwia zaawansowane monitorowanie i kontrolę.

4. Zasada działania

Ten aktywny kabel optyczny konwertuje sygnały elektryczne na sygnały optyczne za pomocą zintegrowanych nadajników VCSEL. Te sygnały optyczne przesyłane są przez światłowód wielomodowy i są konwertowane z powrotem na sygnały elektryczne na końcu odbiorczym. Każdy tor działa z prędkością 50 Gb/s, wykorzystując kodowanie PAM4, zapewniając wysoką integralność danych przy minimalnych wskaźnikach błędów bitowych dla niezawodnych operacji w centrach danych.

5. Zastosowania

• Klastry obliczeniowe 200G InfiniBand HDR
• Obliczenia o wysokiej wydajności (HPC) i obciążenia sztucznej inteligencji
• Implementacje architektury spine-leaf w centrach danych
• Środowiska infrastruktury chmurowej i sieci korporacyjnych
• Połączenia między przełącznikami (kompatybilne z przełącznikami NVIDIA SN3700 i SN4600)

6. Specyfikacje i przewodnik po wyborze

7. Zalety

• Doskonała przepustowość i wydajność w porównaniu z pasywnymi rozwiązaniami miedzianymi
• Zoptymalizowana długość 5 metrów idealna do połączeń w szafach serwerowych w centrach danych
• Niższe zużycie energii niż alternatywne transceivery optyczne
• Konstrukcja typu hot-pluggable ułatwiająca wdrażanie i konserwację
• Kompleksowe możliwości diagnostyczne dla proaktywnego zarządzania siecią
• Szeroka kompatybilność z głównymi platformami przełączników i serwerów

8. Serwis i wsparcie

Zapewniamy pełne wsparcie techniczne, całodobową obsługę klienta i globalne opcje wysyłki. Wszystkie produkty objęte są standardową ochroną gwarancyjną. Zamówienia hurtowe otrzymują konkurencyjne ceny i przyspieszone usługi dostawy, aby dotrzymać terminów realizacji projektu.

9. Najczęściej zadawane pytania (FAQ)

P: Do jakich zastosowań najlepiej nadaje się ten kabel światłowodowy?
O: MFS1S00-H005V jest idealny do zastosowań 200GbE i InfiniBand HDR, szczególnie w środowiskach obliczeniowych o wysokiej wydajności i centrach danych, gdzie jego 5-metrowa długość jest optymalna dla połączeń w szafach.

P: Czy ten kabel obsługuje wsteczną kompatybilność z systemami 100GbE?
O: Tak, oferuje wsteczną kompatybilność z systemami 100GbE poprzez odpowiednią konfigurację wyboru prędkości.

P: Jakie możliwości diagnostyczne zapewnia ten aktywny kabel optyczny?
O: Zawiera pełne cyfrowe monitorowanie diagnostyczne (DDM) do śledzenia wydajności w czasie rzeczywistym temperatury, napięcia, mocy optycznej i prądu polaryzacji.

10. Środki ostrożności

• Utrzymuj minimalny promień gięcia 30 mm podczas instalacji
• Przestrzegaj środków ostrożności dotyczących ESD podczas obsługi i instalacji
• Pracuj w określonym zakresie temperatur (0°C do 70°C) i wilgotności (5% do 85%)
• Sprawdź kompatybilność klatki QSFP56 systemu hosta przed wdrożeniem
• Używaj osłon ochronnych, gdy nie są podłączone, aby zapobiec zanieczyszczeniom
