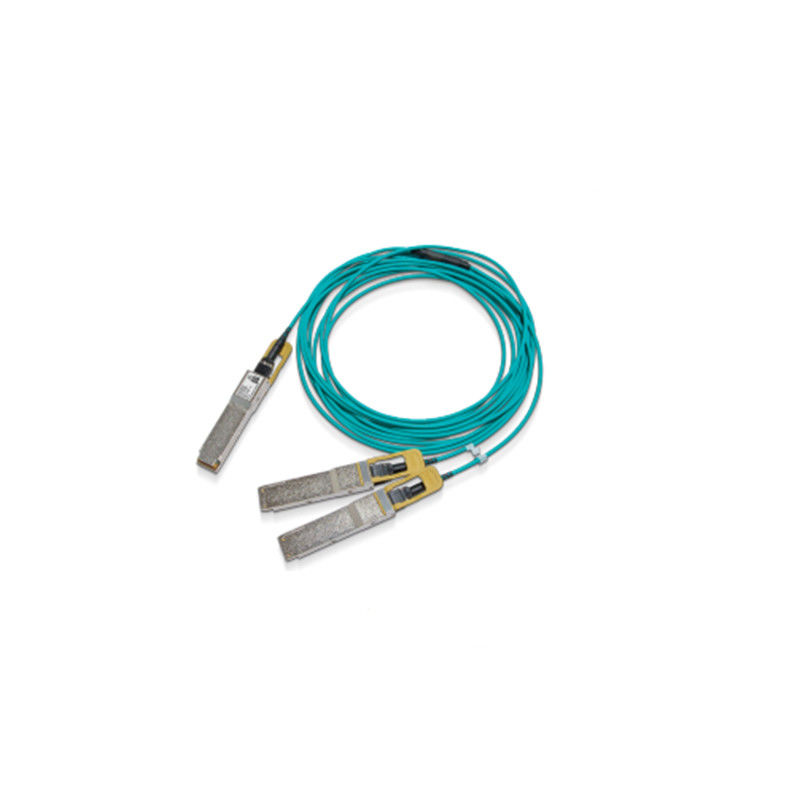

MFS1S50-H005V 200Gb/s QSFP56 do 2x100Gb/s Kabel aktywny optyczny (AOC)

1. Przegląd produktu

NVIDIA® MFS1S50-H005V to wydajny, opłacalny kabel aktywnego rozdzielacza optycznego (AOC) zaprojektowany do współczesnych połączeń w centrach danych.To innowacyjne rozwiązanie optycznego kabla włóknistego konwertuje pojedynczy port o prędkości 200 Gb/s na dwa niezależne kanały o prędkości 100 Gb/s, zwiększając wykorzystanie portów i zmniejszając koszty infrastruktury.oferując niezawodną alternatywę dla tradycyjnych rozwiązań kablowych z pasywnymi światłami włóknistymi o zwiększonej wydajności i zasięgu.

2. Kluczowe cechy

• Wspiera 200Gb/s InfiniBand HDR i 200GbE do 2x100Gb/s podziału
• Wykorzystuje modulację PAM4 4x50Gb/s na pas
• Warto podłączalny czynnik kształtu QSFP56 dla łatwego wdrażania
• Niskie zużycie energii: 4,5 W (200G), 3,0 W (100G)
• zasięg do 30 metrów przez światło wielozadaniowe (MMF)
• Zgodne z normami SFF-8665, SFF-8636 i RoHS
• Zintegrowany interfejs cyfrowego monitorowania diagnostycznego (DDM)

3Podstawowa technologia i normy

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for management. Wspiera protokoły IBTA InfiniBand HDR i 200 Gigabit Ethernet, zapewniając szeroką interoperacyjność. Zintegrowany interfejs I2C zapewnia kompleksowe możliwości monitorowania i zarządzania,znaczącą przewagę nad podstawowym pasywnym kablem włóknistym.

4Zasada działania

Kabel funkcjonuje jako aktywny rozdzielacz optyczny.Sygnały te są przesyłane przez wewnętrzne włókna wielowarunkowe do dwóch końców 100G QSFP56Ten proces aktywnej konwersji, w przeciwieństwie do pasywnego kabla światłowodowego, który po prostu przenosi sygnał, umożliwia dłuższy zasięg i lepszą integralność sygnału w środowisku centrum danych.

5. Scenariusze zastosowań

• Połączenie pomiędzy przełącznikami liści 200G a przełącznikami lub serwerami 100G
• Clustery obliczeniowe o wysokiej wydajności (HPC) i AI/ML
• Rozbudowa tkanki centrum danych i segmentacja sieci
• Sieci handlu wysokiej częstotliwości i danych finansowych
• Infrastruktura chmurowa i centra danych przedsiębiorstw

6Specyfikacje i informacje o zamówieniu

Tabela zamówień

7Zalety i punkty sprzedaży

• Optymalizacja gęstości portu:Efektywnie podwaja liczbę połączeń 100G dostępnych z jednego portu przełącznika 200G, oferując lepszy koszt za port niż używanie dwóch oddzielnych kabli światłowodowych.
• Wyższa wydajnośćAktywne odtwarzanie sygnału i wzmacnianie zapewniają lepszą integralność sygnału na dłuższych dystansach w porównaniu z pasywnymi kablami DAC lub standardowym pasywnym kablem światłowodowym.
• Zmniejszone opóźnienie:Zaprojektowany do transmisji danych o niskim opóźnieniu, kluczowy dla HPC i aplikacji finansowych.
• Łatwość obsługi:Włącza się je na gorąco i są elastyczne, uproszczając zarządzanie kablami w porównaniu z dużymi alternatywami miedzianymi.

8Usługi i wsparcie

Wszystkie nasze produkty, w tym ten wydajny kabel optyczny, są objęte gwarancją.Nasz dedykowany zespół wsparcia technicznego zapewnia konsultacje 24/7 w celu pomocy w integracji i rozwiązywaniu problemów, zapewniając pomyślny rozmieszczenie.

9Często zadawane pytania (FAQ)

P: Czy ten kabel jest kompatybilny z moim istniejącym przełącznikiem Mellanox/NVIDIA Spectrum?
Odpowiedź: Tak, MFS1S50-H005V AOC jest zaprojektowany do bezproblemowej interoperacyjności ze przełącznikami NVIDIA Spectrum (takimi jak SN3700, SN4600) i innymi systemami Mellanox InfiniBand obsługującymi prędkości HDR.

P: Czym różni się ten aktywny kabel optyczny od pasywnego?
Odpowiedź: AOC zawiera aktywne komponenty, które wzmacniają sygnał optyczny i zmieniają jego czas, umożliwiając dłuższy zasięg (do 30 m przy MMF) i lepszą integralność sygnału.Pasywny kabel włóknisty nie ma aktywnych komponentów i jest zazwyczaj stosowany na znacznie krótsze odległości lub w różnych zastosowaniach.

P: Czy dwa końce 100G mogą być podłączone do różnych przełączników?
Odpowiedź: Nie, oba końce 100G pochodzą z jednego końca 200G i są zarządzane przez niego. Są one zaprojektowane do podłączenia dwóch oddzielnych urządzeń (np. dwóch serwerów) do jednego portu 200G.

10Środki ostrożności

• Zapewnienie zgodności ze specyfikacjami portu urządzenia hosta (QSFP56, obsługującego HDR/200G).
• Podczas montażu należy zachować minimalny promień zakrętu (30 mm), aby zapobiec uszkodzeniu włókien wewnętrznych.
• Zawsze należy używać osłon zabezpieczających przed pyłem, gdy nie używa się portów.
• Podczas obsługi należy przestrzegać standardowych środków ostrożności w zakresie rozładowania elektrostatycznego (ESD).
• To urządzenie spełnia ograniczenia klasy A FCC.
