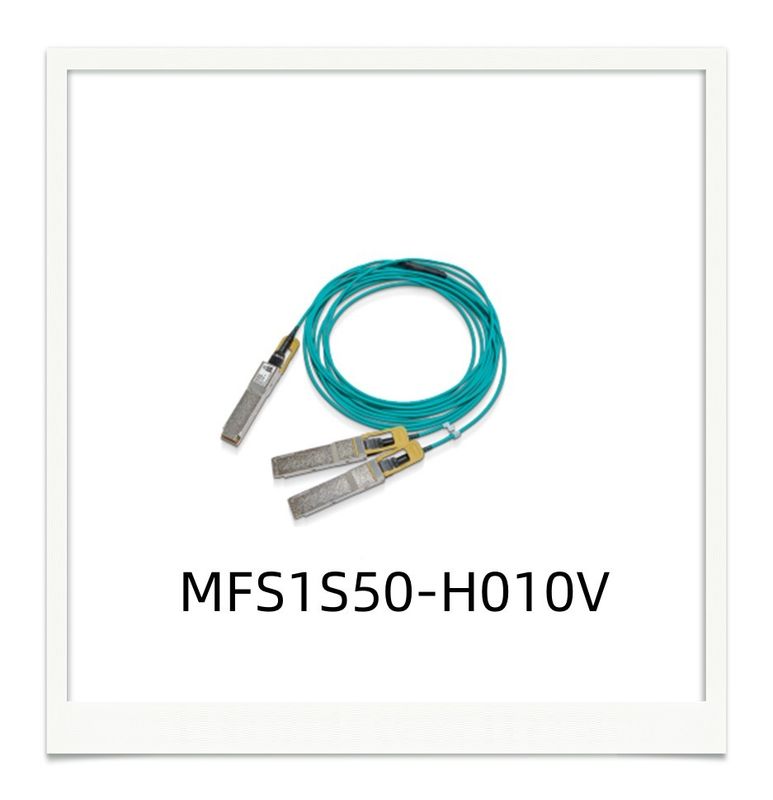

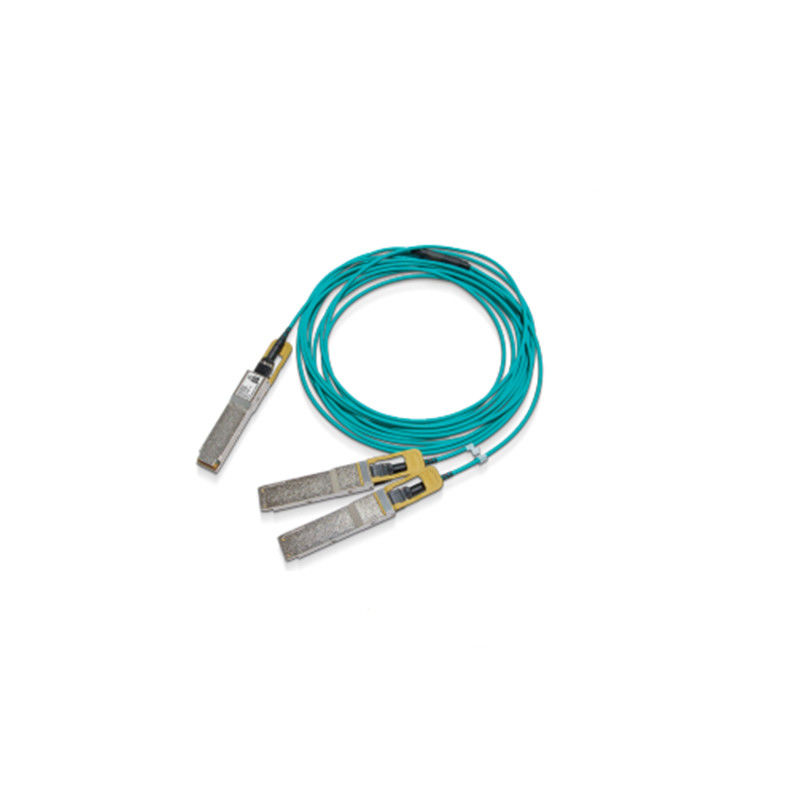

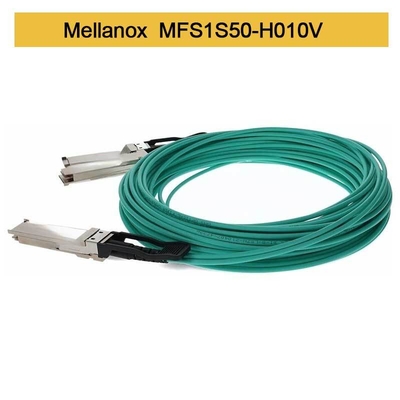

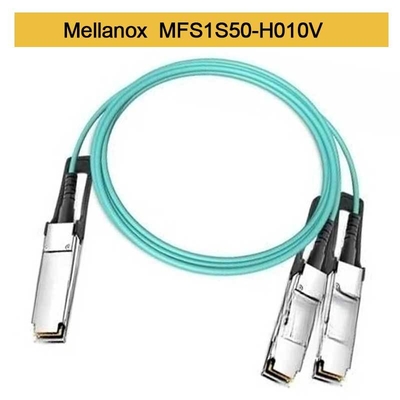

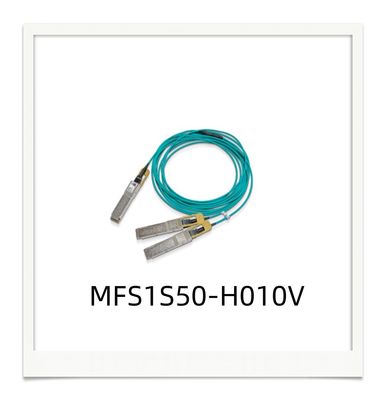

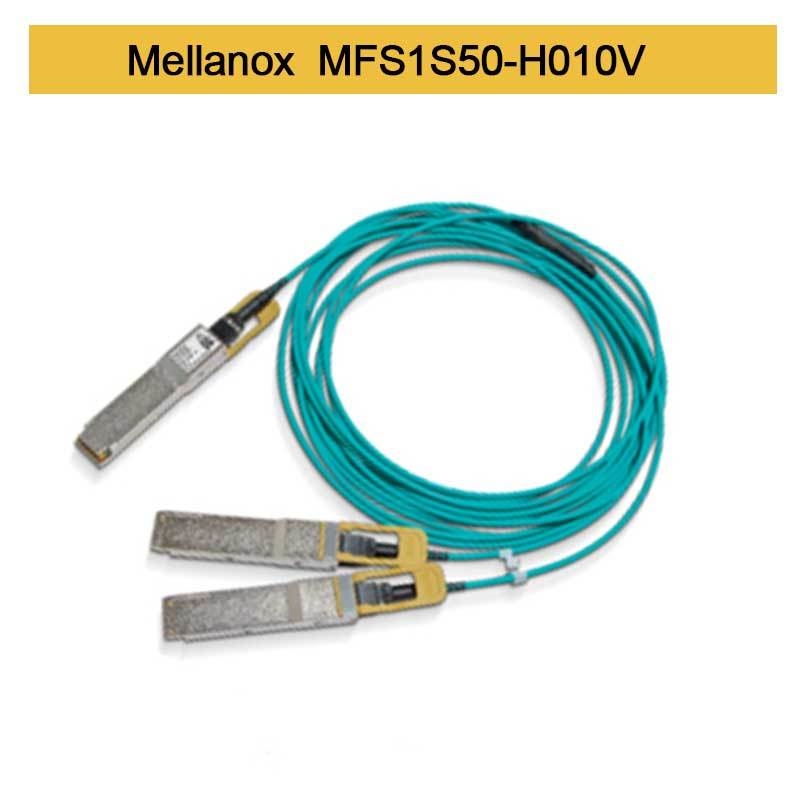

NVIDIA MFS1S50-H010V Kabel rozdzielczy optyczny aktywny od 200G do 2x100G QSFP56

Przegląd produktu

NVIDIA® MFS1S50-H010V jest wydajnym, ekonomicznym kablem aktywnym optycznym (AOC) zaprojektowanym do połączeń w centrach danych nowej generacji.kabel światłowodowyjest kluczowym elementem dla szybkich systemów InfiniBand HDR i 200GbE.,Zapewnienie niezawodnej łączności o niskim opóźnieniu między switchami a serwerami.kable pasywneAlternative oferuje aktywne, wydajne rozwiązanie dla wymagających środowisk.

Kluczowe cechy

• Przekaz danych dużych prędkości:Obsługuje kanały InfiniBand HDR 200Gb/s i 200GbE, podzielone na kanały 2x100Gb/s HDR100 lub 100GbE.
• Niski opóźnienie i niska moc:Zaprojektowane dla minimalnego opóźnienia sygnału i typowego zużycia energii tylko 4,5 W na końcu 200G.
• Wyższa jakość i niezawodność:Zbudowany z NVIDIA surowe kontrole jakości dla wyjątkowej wydajności i długoterminowej trwałości.
• Wzór podgrzewający:Ułatwia łatwą instalację i konserwację bez wyłączenia operacji systemu.
• Rozszerzony zasięg:Obsługuje długości łącza do 30 metrów przez światłowłókno wielowarunkowe (MMF).

Podstawowa technologia i normy

MFS1S50-H010V AOC wykorzystuje zaawansowaną technologię VCSEL (Vertical Cavity Surface-Emitting Laser) i modulację PAM4, aby osiągnąć wysokie prędkości transmisji danych.zapewnienie szerokiej interoperacyjnościGłówne specyfikacje obejmują:

• Wskaźnik kształtu:QSFP56 do 2x QSFP56
• Standardy zgodności:SFF-8665 (QSFP56), SFF-8636 (interfejs zarządzania I2C), IBTA IB HDR, 200GbE
• Prędkość danych:200 Gb/s do 2 x 100 Gb/s
• Diagnostyka:Kompleksowe cyfrowe monitorowanie diagnostyczne (DDM) do kontroli stanu w czasie rzeczywistym (temperatura, napięcie, moc TX/RX na pas).

Zasada działania

Ten aktywny kabel optyczny funkcjonuje jako inteligentny konwerter interfejsu.który następnie jest podzielony i przekształcany w sygnały optyczne przesyłane przez cztery pary wielowarunkowych włókienNa dwustronnych końcach QSFP56 sygnały optyczne są przekształcane z powrotem w dwa oddzielne sygnały elektryczne 100Gb / s.Zintegrowana EEPROM na każdym złączach dostarcza kluczowe informacje o produkcie i monitorowanie stanu do systemu hosta za pośrednictwem interfejsu I2C, umożliwiając zaawansowane zarządzanie i rozwiązywanie problemów.

Typowe zastosowania

MFS1S50-H010Vkabel światłowodowyjest idealny dla środowisk obliczeniowych o wysokiej wydajności, które wymagają efektywnego wykorzystania portów i skalowalności.

• Połączenia między centrami danych:Podłączenie przełącznika ToR do dwóch przełączników lub serwerów liści.
• Wykorzystanie urządzeń do obliczeń o wysokiej wydajności (HPC):Budowanie klastrów do badań naukowych, modelowania finansowego i szkolenia w zakresie sztucznej inteligencji.
• Infrastruktura chmurowa:Zwiększenie łączności w obrębie i między centrami danych w chmurze do zastosowań hiperskałowych.
• Agregacja sieci:Efektywne agregacja wielu strumieni 100G w połączenie 200G o większej przepustowości.

Specyfikacje i przewodnik wyboru

Zalety konkurencyjne

• Optymalizator gęstości:Efektywnie podwaja pojemność portu poprzez przekształcenie jednego portu 200G w dwa porty 100G, maksymalizując inwestycje w przełączniki.
• Gwarancja działania:Poddawany jest rygorystycznym testom produkcyjnym w celu zapewnienia doskonałej integralności sygnału i niskiego poziomu błędów bitów w porównaniu z wielomakable pasywnerozwiązania.
• Wydajność energetyczna:Oferuje rozwiązanie o niższej mocy na gigabajt niż używanie wielu dyskretnych nadajników i kabli.
• Łatwość obsługi:Wykorzystanie rozwiązania typu "plug and play" pozwala wyeliminować złożoność i potencjalne punkty awarii związane z oddzielnymi optycznymi i kablami patch.

Usługi i wsparcie

Wspieramy nasze produkty kompleksowym pakietem usług.kabel światłowodowyUtrzymujemy ogromny zapas, w tym ten konkretnykable pasywneNasz dedykowany zespół wsparcia technicznego jest dostępny, aby zapewnić konsultacje przed sprzedażą i rozwiązywanie problemów po sprzedaży, zapewniając, że Twoja sieć działa na szczycie wydajności.

Często zadawane pytania (FAQ)

P: Jaka jest różnica między AOC a pasywnym kablem DAC?
A: Kabel aktywny optyczny (AOC) wykorzystuje włókna optyczne i wbudowane nadajniki do konwersji sygnałów elektrycznych na światło, co pozwala na dłuższe odległości (do 30m+) i lżejszą wagę.Pasywny kabel miedziany (DAC) to roztwór miedziany ograniczony do krótszych odległości (~ 3-5 m) i bardziej podatny na zakłócenia elektromagnetyczne.

P: Czy ten kabel jest kompatybilny z moimi istniejącymi portami 100GbE QSFP28?
Odpowiedź: Nie, ten kabel wymaga portów QSFP56, które są zgodne elektrycznie, ale zaprojektowane są dla wyższych prędkości transmisji danych.

P: Czy mogę korzystać z jednego z końców 100Gb/s niezależnie?
Odpowiedź: Nie, oba końce 100Gb/s muszą być podłączone do aktywnych urządzeń, aby cały link mógł się zainicjować i działać prawidłowo.

P: Czy ten kabel obsługuje monitorowanie diagnostyczne cyfrowe (DDM)?
Odpowiedź: Tak, zapewnia pełną funkcjonalność DDM, w tym temperaturę, napięcie, prąd TX bias oraz monitorowanie mocy RX/TX dla każdego pasa, dostępne za pośrednictwem interfejsu I2C.

Ważne środki ostrożności

• Obsługa:W trakcie obsługi należy zawsze używać paska na nadgarstku ESD, a w przypadku niewykorzystania przycisków należy trzymać zabezpieczające czapki od pyłu, aby zapobiec skażeniu.
• Radiusz zgięcia:Aby zapobiec uszkodzeniu włókien wewnętrznych, należy unikać zginania kabla powyżej minimalnego promienia zginania 30 mm.
• KompatybilnośćPrzed zakupem sprawdź zgodność z konkretnym przełącznikiem i sprzętem serwera.
• Czyszczenie:Jeśli konieczne jest czyszczenie, należy używać wyłącznie zatwierdzonych narzędzi i metod czyszczenia włókna optycznego.
• Środowisko:Zaprojektowane do kontrolowanych środowisk w centrach danych. Temperatura pracy musi być utrzymywana w zakresie od 0 do 70 °C.
