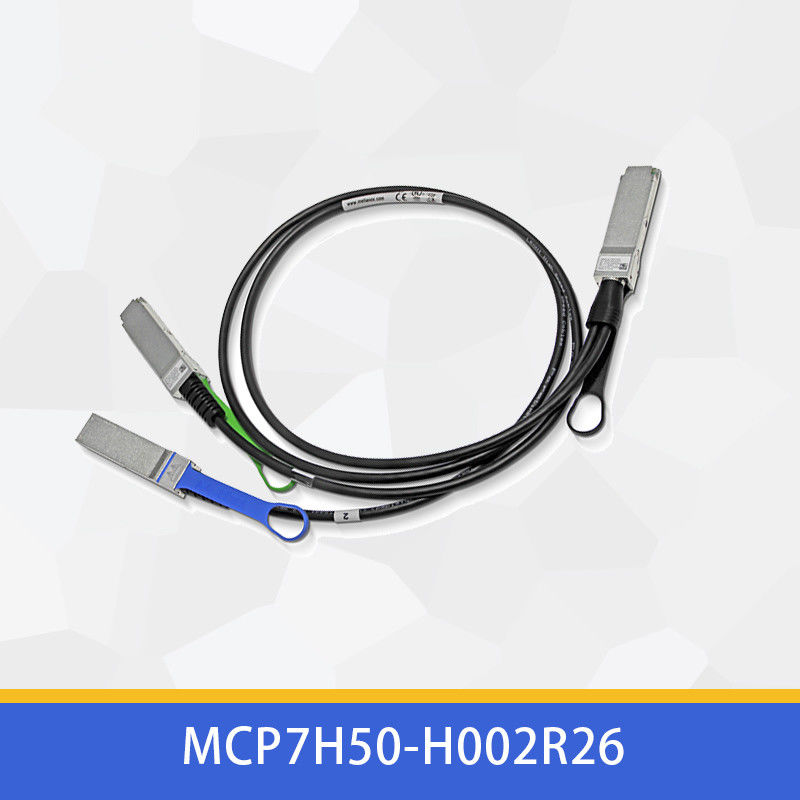

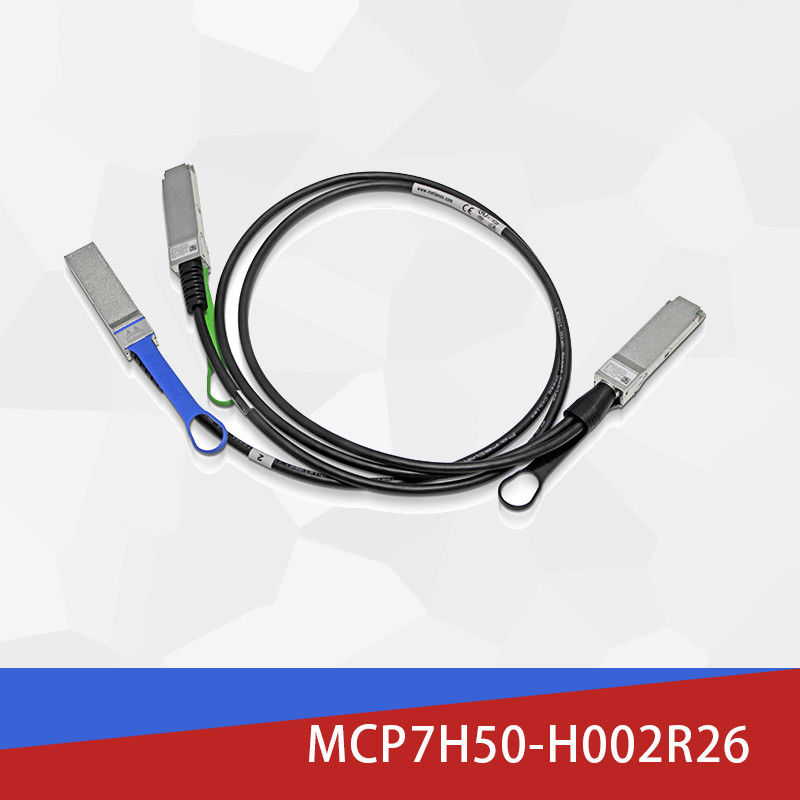

MCP7H50-H002R26 Kabel Infiniband 200Gb/s do 2x100Gb/s 2,0m 26AWG
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP7H50-H002R26 |
| Dokument: | MCP7H50-H002R26.pdf |
Zapłata:
| Minimalne zamówienie: | 1 PCS |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/t |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowy i oryginalny | Technologia: | Infiniband |
| Typ: | MELLANOX AOC KABEL | Długość kabla: | 2 metry |
| Nazwa: | MELLANOX DAC Kabel MCP7H50-H002R26 200 GB/S do 2x100 GB/S 2,0M 26AWG Kabel sieciowy Infiniband | Słowo kluczowe: | Kabel DAC Mellanox |
| Podkreślić: | MCP7H50-H002R26 Kabel Infiniband,2.0m Kabel Infiniband,26AWG Kable Mellanox Infiniband |
||
opis produktu
Mellanox MCP7H50-H002R26: Zaawansowane rozwiązanie rozdzielające 200G HDR na dwa 100G HDR100
Kluczowe zalety wydajności
Wydajność przepustowości
Rozdziela 200G HDR na dwa niezależne kanały 100G HDR100 przy zerowym zużyciu energii czynnej
Doskonała integralność sygnału
Zaawansowana modulacja PAM4 zapewnia wyjątkową jakość transmisji danych z BER lepszym niż 1E-15
Ekologiczna konstrukcja
Powłoka LSZH (Low Smoke Zero Halogen) i konstrukcja bezhalogenowa dla zwiększonego bezpieczeństwa
Przegląd techniczny
Mellanox MCP7H50-H002R26 reprezentuje zaawansowane rozwiązanie połączeniowe, które służy jako wysokowydajna alternatywa dla tradycyjnych pasywna alternatywa dla kabli światłowodowych systemów. Ten rozdzielacz Direct Attach Copper (DAC) skutecznie konwertuje pojedynczy port 200Gb/s InfiniBand HDR na dwa oddzielne połączenia 100Gb/s HDR100, zapewniając centrom danych optymalną równowagę między wydajnością, efektywnością energetyczną i opłacalnością dla środowisk sieciowych o dużej gęstości.
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Model produktu | MCP7H50-H002R26 |
| Konfiguracja szybkości transmisji danych | 200G HDR do 2×100G HDR100 |
| Typ połączenia | Direct Attach Copper (DAC) |
| Długość kabla | 2 metry (±0,05m tolerancji) |
| Interfejs złącza | QSFP56 do 2×QSFP56 |
| Rozmiar przewodu | 26 AWG |
| Zużycie energii | <0,1W (praca pasywna) |
| Temperatura pracy | 0°C do 70°C |
| Standardy zgodności | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Impedancja charakterystyczna | 100Ω (zakres 90-110Ω) |
Wdrożenie zaawansowanej technologii
Ta innowacyjna pasywna alternatywa dla kabli światłowodowych wykorzystuje najnowocześniejszą technologię modulacji 4×50Gb/s PAM4, zapewniając wyjątkową integralność sygnału we wszystkich kanałach transmisji. Rozwiązanie jest w pełni zgodne ze standardami InfiniBand Trade Association (IBTA) HDR i zawiera specyfikacje SFF-8665 i SFF-8636 dla bezproblemowej integracji i kompleksowego zarządzania za pośrednictwem interfejsu I²C, zapewniając solidną alternatywę dla tradycyjnych systemów światłowodowych.
Metodologia działania
MCP7H50-H002R26 działa jako inteligentny pasywny most elektryczny, skutecznie kierując sygnały o dużej prędkości z pojedynczego złącza QSFP56 (obsługującego 200G HDR) do dwóch niezależnych złączy QSFP56 (każde obsługujące 100G HDR100). Ta wyrafinowana pasywna alternatywa dla kabli światłowodowych zachowuje wyjątkową integralność sygnału dzięki precyzyjnym przewodom miedzianym o dopasowanej impedancji (impedancja charakterystyczna 100Ω) i zaawansowanym technologiom ekranowania, które skutecznie minimalizują przesłuchy i zakłócenia elektromagnetyczne, zapewniając niezawodną transmisję danych.
Zastosowania wdrożeniowe
To rozwiązanie połączeniowe o dużej gęstości jest idealne dla nowoczesnych wymagań infrastrukturalnych:
Sieci centrów danych
Architektury spine-leaf i łączność top-of-rack dla środowisk hiperskalowych
Wysokowydajne przetwarzanie
Połączenia klastrowe do badań naukowych i symulacji inżynieryjnych
Sztuczna inteligencja i uczenie maszynowe
Łączność klastra szkoleniowego dla struktur głębokiego uczenia
Systemy pamięci masowej
Szybkie połączenia dla rozwiązań pamięci masowej SAN i NAS
Różnicowanie konkurencyjne
MCP7H50-H002R26 oferuje znaczne korzyści w porównaniu zarówno z aktywnymi kablami optycznymi, jak i rozwiązaniami miedzianymi poprzedniej generacji:
- Efektywność ekonomiczna: Zapewnia około 35-45% redukcji kosztów w porównaniu z równoważnymi aktywnymi rozwiązaniami optycznymi
- Optymalizacja mocy: Zużywa mniej niż 0,1W w porównaniu z 2-3W dla aktywnych kabli optycznych
- Zwiększona niezawodność: Pasywna konstrukcja eliminuje punkty awarii związane z aktywnymi komponentami
- Zmniejszone opóźnienia: Transmisja sygnału elektrycznego oferuje niższe opóźnienia niż systemy konwersji optycznej
- Bezpieczeństwo środowiskowe: Powłoka LSZH i konstrukcja bezhalogenowa poprawiają standardy bezpieczeństwa w obiekcie
- Zarządzanie termiczne: Zmniejszone zużycie energii zmniejsza wymagania dotyczące chłodzenia w gęstych konfiguracjach
Usługi wsparcia
Mellanox zapewnia kompleksową infrastrukturę wsparcia dla MCP7H50-H002R26:
- 1-letnia ograniczona gwarancja na sprzęt obejmująca wady materiałowe i produkcyjne
- Globalna sieć wsparcia technicznego z pomocą ekspertów w zakresie wyzwań związanych z integracją
- Niestandardowe usługi konfiguracji dla scenariuszy wdrożeń na dużą skalę
- Standardowa realizacja zamówień w ciągu 2-3 tygodni z dostępnymi opcjami przyspieszonymi
- Usługi weryfikacji kompatybilności dla środowisk heterogenicznych
Często zadawane pytania
Jaką maksymalną odległość obsługuje to rozwiązanie DAC?
MCP7H50-H002R26 został zaprojektowany do zastosowań krótkiego zasięgu do 3 metrów, co czyni go szczególnie odpowiednim do łączności w skali szafy i sąsiednich szaf w środowiskach centrów danych.
Czy ten kabel jest kompatybilny z urządzeniami innych producentów niż Mellanox?
Chociaż zoptymalizowany dla systemów Mellanox, ta pasywna alternatywa dla kabli światłowodowych jest zgodna ze standardami branżowymi i jest ogólnie kompatybilna z urządzeniami innych dostawców obsługującymi interfejsy InfiniBand HDR i kompatybilne QSFP56.
Jakiej konserwacji wymagają te kable?
Jako rozwiązanie pasywne, MCP7H50-H002R26 wymaga minimalnej konserwacji poza okresową kontrolą wzrokową pod kątem uszkodzeń fizycznych i zapewnieniem, że złącza pozostają czyste i wolne od zanieczyszczeń.
Wytyczne dotyczące instalacji
Aby zapewnić optymalną wydajność i trwałość:
- Utrzymuj minimalny promień gięcia 34 mm dla pojedynczych zagięć i 68 mm dla powtarzających się zagięć
- Unikaj ostrych zagięć, szczególnie w pobliżu interfejsów złączy, gdzie koncentruje się naprężenie
- Wdrażaj odpowiednie środki ostrożności ESD podczas obsługi i procedur instalacyjnych
- Sprawdź kompatybilność z oprogramowaniem sprzętowym i wersjami sterowników systemu hosta przed wdrożeniem
- Działaj ściśle w określonych zakresach temperatury (0°C do 70°C) i wilgotności (5% do 85%)
- Regularnie sprawdzaj złącza pod kątem zanieczyszczeń lub uszkodzeń przed instalacją i podczas cykli konserwacji
