Moduł nadajnika optycznego CDR 200G QSFP56 SR4 100m na Om4 / 70m na Om3 Włókno wysokiej wydajności Interkonekt komputerowy dla centrów danych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | own |
| Orzecznictwo: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numer modelu: | 200G QSFP56 SR4 CDR |
| Dokument: | 200G QSFP56 SR4 CDR.pdf |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | Face to face/bulk price |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Towary plamkowe 3-7 dni; Dostosowywanie 2-4 tygodnie |
| Zasady płatności: | T/t |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nazwa: | Moduł optyczny transceiver | Model nr.: | CC-QRR110M-SD |
|---|---|---|---|
| Wydajność: | 200G QSFP56 SR4 CDR | Prędkość: | 200 g |
| Specyfikacja: | 400*265*100 mm | Hot-Pluggable: | Tak |
| Napięcie zasilania: | 3.3 v | Temperatura obudowy operacyjnej: | Komercyjny 0–70 ° C; 10G oferuje opcję przemysłową –40–85 ° C. |
| Zarządzanie / diagnostyka: | Szybka: CMIS Rev 5.0+ z I²C; 10G: SFF-8472 DDM z I²C. | Zastosowania: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Agregacja. |
| Zgodność / środowisko: | CE/FCC/UL/TUV/ROHS | Stan: | Nowy |
opis produktu
Przegląd produktu 200G QSFP56 SR4 CDR

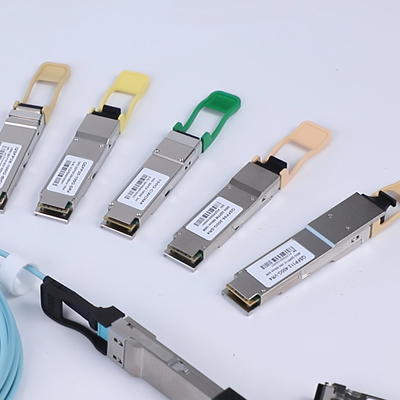

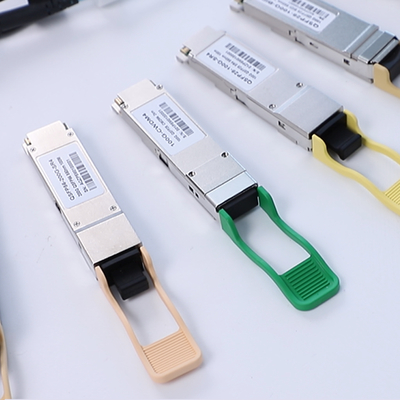

Moduł moduły transceivera optycznego CC-QRR110M-SD to wysokowydajny transceiver w obudowie QSFP56, przeznaczony do zastosowań Ethernet 200G. Obsługuje prędkości transmisji danych 4x53,125 Gb/s przy użyciu modulacji PAM4, zapewniając niezawodną transmisję do 100 m przez światłowód wielomodowy OM4. Ten moduł optyczny jest przeznaczony do środowisk centrów danych wymagających dużej przepustowości, niskiego zużycia energii i solidnej wydajności.
Kluczowe cechy 200G QSFP56 SR4 CDR
- Możliwość podłączania na gorąco w obudowie QSFP56
- 4x26,5625 GBd pasma z modulacją PAM4
- Zasięg do 70 m na OM3 i 100 m na OM4 MMF
- Pojedyncze zasilanie 3,3 V, maksymalny pobór mocy 4 W
- Temperatura obudowy podczas pracy: od 0°C do +70°C
- Interfejs złącza MPO-12
- Zgodność z RoHS
Technologia i standardy 200G QSFP56 SR4 CDR
Ten moduły transceivera optycznego jest zgodny z IEEE 802.3cd dla Ethernet 200GBASE-SR4, SFF 8679 dla specyfikacji mechanicznych i elektrycznych oraz obsługuje CMIS 4.0 lub SFF8636 dla funkcjonalności zarządzania. Wykorzystuje zaawansowaną technologię VCSEL 850 nm i matrycę fotodiod PIN, aby zapewnić integralność danych z dużą prędkością i niskie wskaźniki błędów bitowych.
Zasada działania
Moduł konwertuje cztery pasma elektryczne na sygnały optyczne za pomocą matryc VCSEL. Każde pasmo działa z prędkością 26,5625 GBaud przy użyciu modulacji PAM4. Po stronie odbiornika matryca fotodiod PIN konwertuje przychodzące sygnały optyczne z powrotem na dane elektryczne. Zintegrowane obwody CDR (Clock and Data Recovery) zapewniają integralność sygnału i minimalizują jitter.
Zastosowania 200G QSFP56 SR4 CDR
- Przełączniki i routery Ethernet 200G
- Architektury spine-leaf centrów danych
- Klastry obliczeniowe o wysokiej wydajności
- Połączenia infrastruktury chmury
- Sieci obszaru pamięci masowej (SAN)
Specyfikacje
| Parametr | Min | Typ | Maks | Jednostka |
|---|---|---|---|---|
| Prędkość transmisji danych na pasmo | 26,5625 | - | 26,5625 | GBd |
| Długość fali | 840 | 850 | 860 | nm |
| Moc Tx (na pasmo) | -6,5 | - | 4 | dBm |
| Czułość Rx (OMA) | -6,5 | - | - | dBm |
| Pobór mocy | - | - | 4 | W |
Zalety
- Niższe zużycie energii w porównaniu z konkurencyjnymi modułami optycznymi
- Zwiększona integralność sygnału dzięki zintegrowanej technologii CDR
- Szeroki zakres temperatur pracy odpowiedni dla centrów danych
- Pełna zgodność z międzynarodowymi standardami zapewniająca interoperacyjność
- Zaprojektowany dla środowisk przełączania o dużej gęstości
Serwis i wsparcie
Oferujemy 3-letnią gwarancję na wszystkie moduły transceivera optycznego. Wsparcie techniczne jest dostępne 24/7 przez e-mail i telefon. Dostępne są konfiguracje niestandardowe i rabaty przy zamówieniach hurtowych. Czas realizacji standardowych zamówień wynosi 3-5 dni roboczych.
FAQ
Jaka jest maksymalna obsługiwana odległość?
Ten moduł optyczny obsługuje do 70 m na światłowodzie wielomodowym OM3 i 100 m na OM4.
Czy jest kompatybilny z przełącznikami Cisco/Juniper/Arista?
Tak, został zaprojektowany tak, aby był niezależny od dostawcy i jest zgodny ze standardami MSA, co zapewnia szeroką kompatybilność.
Jaki jest pobór mocy?
Maksymalny pobór mocy wynosi 4 W podczas pełnej pracy.
Środki ostrożności
- Unikaj narażenia na elektryczność statyczną; używaj ochrony ESD podczas obsługi.
- Nie odłączaj, gdy urządzenie jest włączone.
- Upewnij się, że złącza światłowodowe są czyste, aby uniknąć utraty sygnału.
- Pracuj w określonym zakresie temperatur i wilgotności.
- Używaj tylko kompatybilnych kabli światłowodowych MPO-12 APC.
Wprowadzenie do firmy

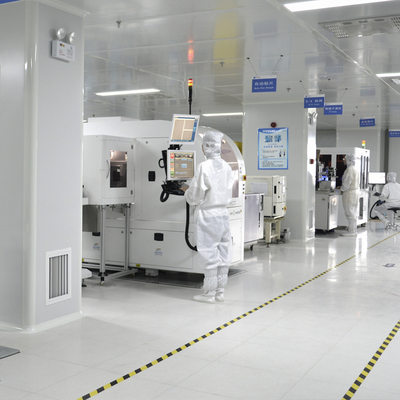

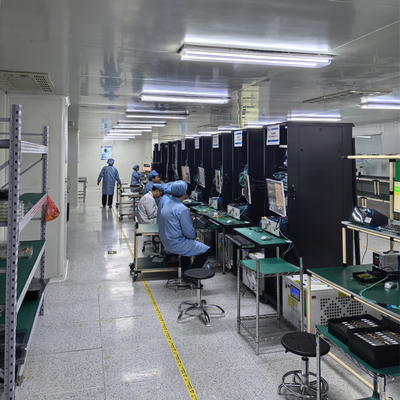

Z ponad dziesięcioletnim doświadczeniem w branży, nasza firma prowadzi duży zakład produkcyjny wspierany przez silny zespół techniczny. Zbudowaliśmy rozległą bazę klientów i zgromadziliśmy znaczną wiedzę specjalistyczną, co pozwala nam oferować konkurencyjne ceny i wysokiej jakości usługi. Jesteśmy autoryzowanymi dystrybutorami wiodących marek, w tym Mellanox, Ruckus, Aruba i Extreme. Nasze portfolio produktów obejmuje fabrycznie nowe przełączniki sieciowe, karty sieciowe, bezprzewodowe punkty dostępowe, kontrolery bezprzewodowe i kable. Z zapasami o wartości ponad 10 milionów dolarów, dostarczamy szeroką gamę produktów w dużych ilościach. Zapewniamy całodobową obsługę klienta i wsparcie techniczne, aby zapewnić satysfakcję klienta. Nasze profesjonalne zespoły sprzedaży i techniczne zbudowały silną reputację na rynku globalnym.
