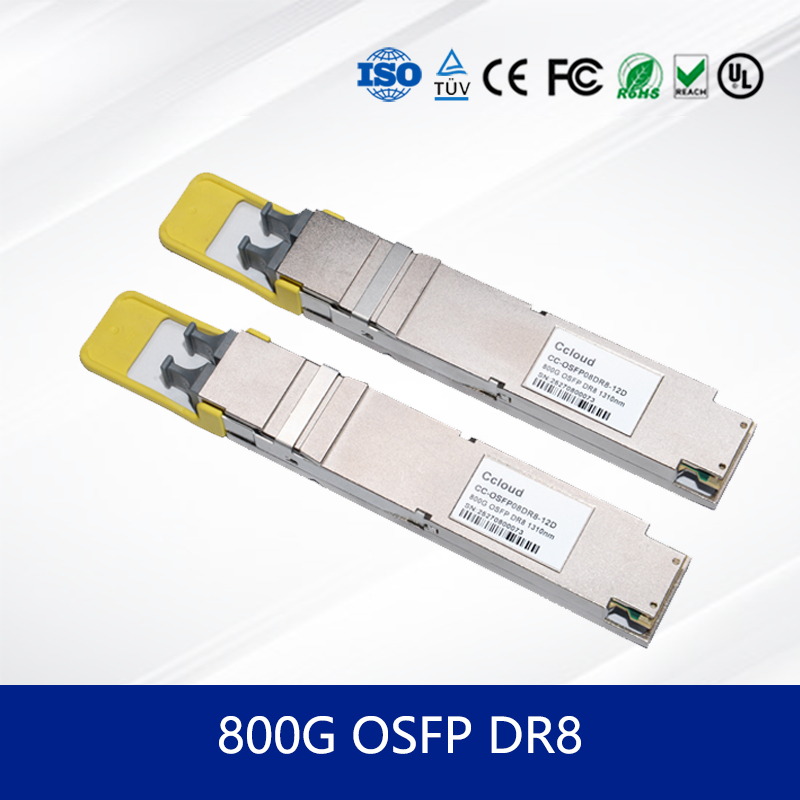

Szybki moduł nadawczo-odbiorczy 800G OSFP 112 DR8 CC-OSFP08DR8-12D dla centrum danych

Moduł nadawczo-odbiorczy optyczny 800G OSFP — zarządzanie CMIS / Zasięg 500 m / Możliwość wymiany podczas pracy

Najważniejsze cechy

• 800 Gb/s DR8 przez SMF do 500 m przy użyciu 53,125 GBd PAM4 na tor dla przewidywalnej wydajności leaf–spine.
• Konstrukcja OSFP typu 2 z możliwością wymiany podczas pracy z podwójnymi złączami MTP-8 APC dla gęstych paneli przednich.
• Monitorowanie CMIS ze standaryzowaną telemetrią, alarmami i trybami niskiego poboru mocy dla spójnych operacji wielu dostawców.
• Zasilanie 3,3 V, typowa moc około 14,6 W, komercyjna praca w zakresie 0–70 °C.

1) Informacje o produkcie / Opis produktu / Informacje podstawowe / Specyfikacja

CC-OSFP08DR8-12D Moduł nadawczo-odbiorczy optyczny jest przeznaczony dla sieci 800G nowej generacji w środowiskach chmurowych, AI i HPC. Osiem torów hosta 100G jest mapowanych na osiem torów optycznych przy 1310 nm, zapewniając stabilne łącza klasy DR do 500 m na światłowodzie jednomodowym. Ten moduł optyczny OSFP typu 2 z możliwością wymiany podczas pracy moduły optyczne łączy kompaktowy ślad termiczny z podwójnymi portami MTP-8 APC i kontrolą CMIS dla usprawnionych operacji na różnych platformach. Dla wielu operatorów ta klasa jest również znana jako 800g osfp, upraszczając wyszukiwanie, kwalifikację i zarządzanie cyklem życia.

2) Charakterystyka

• Obudowa: OSFP typu 2, możliwość wymiany podczas pracy; wysoka gęstość panelu przedniego.
• Szybkość agregacji: 800 Gb/s przez 8 × 53,125 GBd PAM4.
• Optyka: nadajniki EML 1310 nm z odbiornikami PIN na tor.
• Zasięg: 500 m przez SMF (budżet łącza DR).
• Zasilanie/termika: szyna 3,3 V, ~14,6 W typowo, obudowa 0–70 °C.
• Zarządzanie: CMIS przez I²C z trybami przerwania, resetowania, obecności i niskiego poboru mocy.

3) Technologia

Zbudowany zgodnie z OSFP MSA z CMIS dla 8/16-torowych modułów wtykowych, konstrukcja wykorzystuje sygnalizację PAM4 do osiągnięcia 800G bez zwiększania liczby portów na płycie czołowej. Lasery EML przy 1310 nm zapewniają liniowość i tolerancję na dyspersję; odbiorniki PIN-PD utrzymują czułość i margines wymagany przez optykę DR. Moduł nadawczo-odbiorczy optyczny przestrzega wspólnych map rejestrów i automatów stanów, zapewniając jednolite zachowanie na różnych wariantach NOS przełączników.

4) Teoria / Zasada działania

Wewnętrznie, retimer/gearbox kondycjonuje osiem elektrycznych torów 100G i napędza symbole PAM4 do ośmiu EML. Przy odbiorze, fronty PIN/TIA odzyskują sygnały z powrotem do hosta SerDes. Magistrala I²C dwuprzewodowa udostępnia strony CMIS dla inwentaryzacji, progów, stanu zasilania i obsługi błędów — pozwalając moduły optyczne na integrację ze zautomatyzowanym udostępnianiem i narzędziami floty.

5) Zastosowanie / Użycie

• Struktury spine–leaf w centrach danych w chmurze z deterministycznymi łączami DR 500 m (ToR/EoR/agregacja).
• Klastry szkoleniowe AI i szkielety pamięci masowej, gdzie marginesy przepływu powietrza i termiczne są ograniczone.
• Połączenia HPC standaryzowane na 800g osfp dla obudów o wysokiej radix i modułowych kart liniowych.

6) Tabela specyfikacji + Tabela wyboru

7) Zalety / Punkty sprzedaży

• CMIS oparty na standardach upraszcza automatyzację wielu dostawców i konserwację floty.
• Obudowa termiczna dostosowana do gęstych, chłodzonych powietrzem kart liniowych i obudów.
• Prosta interoperacyjność w ekosystemach przyjmujących 800g osfp.

8) Serwis

Dostępne są: selekcja przedsprzedażna, sprawdzenia budżetu łącza, szybka logistyka oraz zdalne/lokalne wsparcie techniczne. Pomoc w zakresie dostaw i konfiguracji oparta na projekcie pomaga przyspieszyć czas wdrożenia.

9) FAQ

1. Czy Moduł nadawczo-odbiorczy optyczny jest interoperacyjny z moim przełącznikiem 800G? Jest zgodny z OSFP MSA i CMIS; sprawdź na zatwierdzonej liście swojego dostawcy.
2. Jaka odległość jest obsługiwana? Do 500 m przez SMF z określonym budżetem optycznym DR i FEC.
3. Jaką moc i temperaturę powinienem zaplanować? Typowo ~14,6 W przy 3,3 V; obudowa 0–70 °C.
4. Czy możesz obsłużyć duże wdrożenia? Tak — dostępne są programy dostaw projektowych i wsparcie 24/7.

10) Środki ostrożności

• Pracuj w podanym zakresie temperatur obudowy i przestrzegaj wskazówek dotyczących przepływu powietrza.
• Używaj odpowiednich narzędzi do czyszczenia MTP/MPO; przestrzegaj środków ostrożności ESD podczas obsługi.
• Potwierdź zgodność wersji CMIS / oprogramowania układowego przed skalowaniem moduły optyczne we flotach.

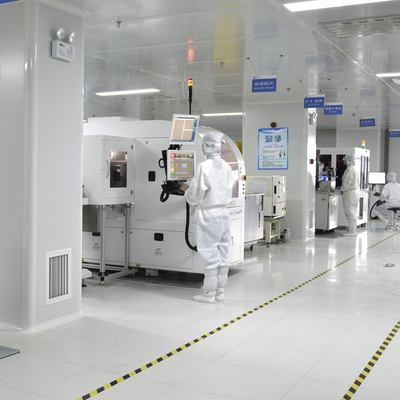

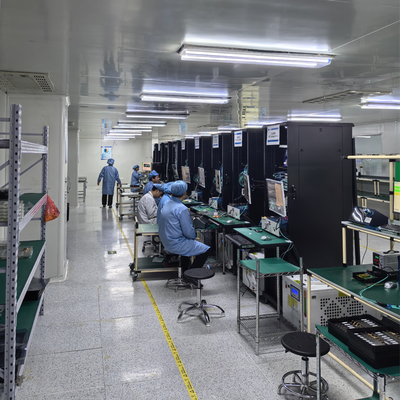

11) Proces produkcji

Moduły są produkowane na liniach wielkoskalowych z kontrolą przychodzącą, wyrównaniem optycznym, wygrzewaniem i ostateczną weryfikacją. Każda jednostka przechodzi testy elektryczne i optyczne w celu walidacji wydajności PAM4 i funkcji CMIS przed wysyłką.

12) Instrukcja obsługi

• Włóż moduł do klatki OSFP z całkowicie zablokowaną zatrzaskiem; poprowadź trunki MTP-8 bez ostrych zagięć.
• Sprawdź, czy host NOS rozpoznaje CMIS; sprawdź alarmy i progi po nawiązaniu połączenia.
• Utrzymuj higienę złączy; zakrywaj nieużywane porty; rejestruj numery seryjne w celu śledzenia zasobów.
