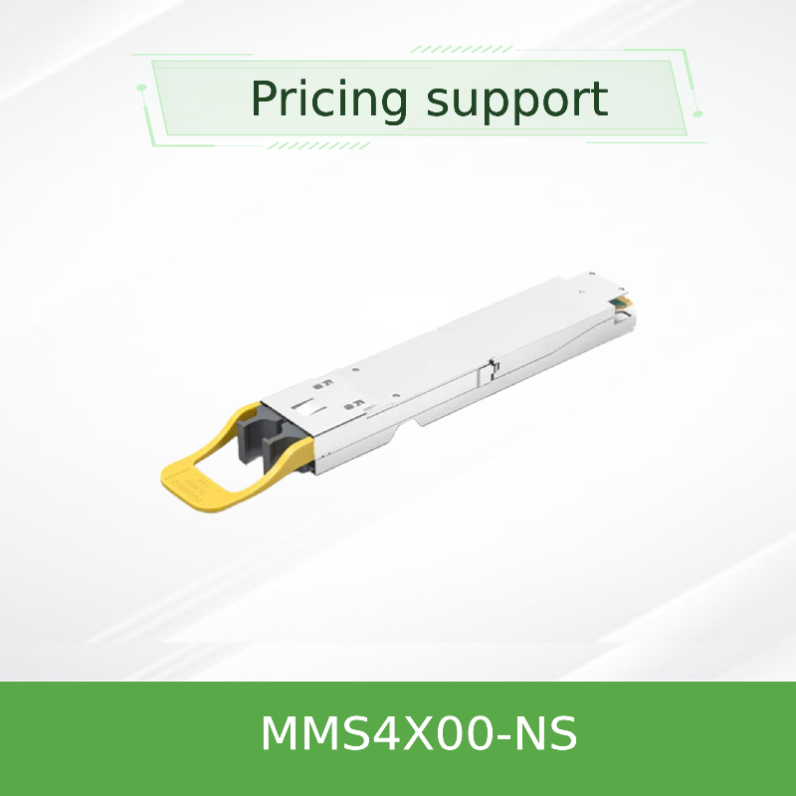

MMS4X00-NS 800Gbps Dwuportowy OSFP DR8 światłowodowy transceiver jednomodowy

1. Przegląd produktu

NVIDIA® MMS4X00-NS stanowi przełom w łączności centrów danych jako pierwszy w branży 800Gb/s dwuportowy optyczny transceiver OSFP. Ten innowacyjny moduł DR8 (8-kanałowy Datacenter Reach) integruje dwa niezależne silniki transceiwerów 400Gb/s w jednym współczynniku kształtu OSFP, zapewniając niespotykaną gęstość portów dla przełączników Quantum-2 InfiniBand i Spectrum-4 Ethernet. Wykorzystując technologię światłowodu jednomodowego z modulacją 100G-PAM4 na kanał, ten transceiver osiąga niezawodną transmisję do 100 metrów, zachowując wyjątkową efektywność energetyczną. Konstrukcja z żebrowanym wierzchem zapewnia optymalne zarządzanie termiczne w środowiskach przełączników chłodzonych powietrzem, stanowiąc doskonałą alternatywę dla tradycyjnych pasywnym kablem światłowodowym rozwiązań.

2. Kluczowe cechy

• Agregowana przepustowość 800Gb/s (2x porty 400Gb/s)
• Konstrukcja dwuportowa z dwoma niezależnymi złączami MPO-12/APC
• Zasięg do 100m na światłowodzie jednomodowym (SMF)
• Współczynnik kształtu OSFP z żebrowanym wierzchem dla lepszego chłodzenia powietrzem
• Technologia lasera EML 1310nm z 100G-PAM4 na tor
• Obsługa dwóch protokołów: InfiniBand NDR i 400GbE Ethernet
• Maksymalny pobór mocy: 17W (pełna operacja)
• Tryb uśpienia o niskim poborze mocy: 1,5W
• Kompleksowe monitorowanie diagnostyczne cyfrowe (DDM) na kanał
• Możliwość podłączania podczas pracy i zgodność z RoHS
• Certyfikat produktu laserowego klasy 1

3. Podstawowa technologia i standardy

Ten zaawansowany kabel światłowodowy transceiver wykorzystuje najnowocześniejszą technologię lasera z zewnętrzną modulacją (EML) 1310nm z modulacją PAM4, aby osiągnąć wyjątkową gęstość danych. Jest zgodny ze specyfikacjami IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR i OSFP MSA Rev. 1.12. Moduł posiada interfejs zarządzania zgodny z CMS 4.0 i obsługuje adaptacyjną korekcję, zapewniając integralność sygnału w wymagających środowiskach centrów danych. Podwójne złącza MPO-12/APC z kątowym polerowaniem minimalizują odbicia wsteczne, oferując znaczne korzyści w porównaniu z konwencjonalnymi pasywnym kablem światłowodowym implementacjami.

4. Zasada działania

Transceiver zawiera dwa kompletne silniki transceiwerów 400Gb/s, które działają niezależnie w jednej obudowie. Każdy silnik konwertuje cztery tory elektryczne sygnałów 53,125 GBd PAM4 na sygnały optyczne za pomocą zintegrowanych laserów EML. Te sygnały optyczne są przesyłane przez osiem dedykowanych włókien (cztery na port) w złączach MPO-12 przez jednomodowy kabel światłowodowy. Zaawansowana technologia DSP zapewnia ponowne taktowanie sygnału, adaptacyjną korekcję wejściową i wzmocnienie wyjściowe w celu zachowania integralności sygnału. Moduł automatycznie wykrywa podłączone konfiguracje włókien, obsługując bezpośrednie połączenia 400Gb/s lub konfiguracje rozdzielacza, które umożliwiają działanie 200Gb/s przy zmniejszonym zużyciu energii.

5. Scenariusze zastosowań

• Połączenia przełącznik-przełącznik o dużej gęstości w systemach Quantum-2/InfiniBand NDR
• Połączenia struktury przełączników Ethernet Spectrum-4
• Sieci szkieletowe klastrów AI/ML i HPC
• Architektury spine-leaf centrów danych hiper-skala
• Łączność systemu DGX H100 z infrastrukturą przełączającą
• Łączność adaptera ConnectX-7 i DPU BlueField-3

6. Specyfikacje techniczne

7. Zalety i punkty sprzedaży

• Niespotykana gęstość: Zapewnia dwa porty 400Gb/s w jednym współczynniku kształtu OSFP, skutecznie podwajając pojemność portów w porównaniu z tradycyjnymi transceiverami.
• Niezależność od protokołu: Automatycznie dostosowuje się do protokołów InfiniBand NDR i 400GbE Ethernet w oparciu o konfigurację przełącznika hosta.
• Elastyczne wdrażanie: Obsługuje wiele scenariuszy połączeń, w tym przełącznik-przełącznik, przełącznik-adapter i konfiguracje mieszane z automatycznym dostosowaniem prędkości.
• Zaawansowane zarządzanie termiczne: Konstrukcja z żebrowanym wierzchem zapewnia optymalne chłodzenie w środowiskach przełączników o dużej gęstości, zachowując niezawodność przy pełnym obciążeniu.
• Kompleksowe monitorowanie: Rozbudowane możliwości DDM zapewniają monitorowanie temperatury, napięcia, mocy TX/RX i prądu polaryzacji na tor, co pozwala na proaktywną konserwację.

8. Serwis i wsparcie

Ten transceiver jest objęty kompleksowym zapewnieniem jakości i wsparciem technicznym NVIDIA. Uzupełniamy to naszym rozległym zapasem o wartości 10 milionów dolarów, zapewniając szybką dostawę na całym świecie. Nasz zespół techniczny zapewnia całodobowe konsultacje w zakresie wsparcia integracji i rozwiązywania problemów, zapewniając optymalną wydajność w środowisku sieciowym. Jako autoryzowany dystrybutor oryginalnych komponentów sieciowych NVIDIA, gwarantujemy autentyczne produkty, w tym to zaawansowane kabel światłowodowy rozwiązanie transceiwerowe.

9. Najczęściej zadawane pytania

P: Jaka jest różnica między wersją z żebrowanym wierzchem a wersją z płaskim wierzchem?
O: Wersja z żebrowanym wierzchem (MMS4X00-NS) jest przeznaczona do przełączników chłodzonych powietrzem z ulepszonymi możliwościami chłodzenia. Wersja z płaskim wierzchem (MMS4X00-NS-FLT) jest przeznaczona do systemów chłodzonych cieczą i wdrożeń DGX H100, gdzie wymagane jest inne zarządzanie termiczne.

P: Czy mogę używać różnych typów kabli na dwóch portach jednocześnie?
O: Nie, oba porty muszą używać tego samego typu kabla - albo oba proste kable 400Gb/s, albo oba kable rozdzielacza 1:2 do działania 200Gb/s. Mieszanie typów kabli nie jest obsługiwane.

P: Jak to wypada w porównaniu do użycia dwóch oddzielnych transceiverów 400Gb/s?
O: Konstrukcja dwuportowa zapewnia taką samą funkcjonalność jak dwa oddzielne transceivery, ale z znacznie wyższą gęstością portów, zmniejszonym zużyciem energii (17W vs ~18W dla dwóch oddzielnych jednostek) i uproszczonym zarządzaniem kablami dzięki zintegrowanej konstrukcji.

10. Środki ostrożności

• Zawsze używaj zalecanych przez NVIDIA kabli krosowych MPO-12/APC (seria MFP7E30 dla prostych, MFP7E40 dla rozdzielaczy) dla optymalnej wydajności.
• Przed instalacją upewnij się, że złącza MPO są odpowiednio wyczyszczone, aby zapobiec zanieczyszczeniom, które powodują większość problemów z łączami.
• Nie mieszaj złączy APC (zielone) ze złączami UPC (niebieskie), ponieważ nie są one kompatybilne.
• Utrzymuj temperaturę pracy między 0°C a 70°C, aby zapewnić niezawodne działanie.
• Ten produkt laserowy klasy 1 jest bezpieczny w normalnych warunkach pracy, ale nie powinien być demontowany.
• Obchodź się z transceiverem i powiązanym pasywnym kablem światłowodowym ostrożnie, aby uniknąć uszkodzenia interfejsów optycznych.
