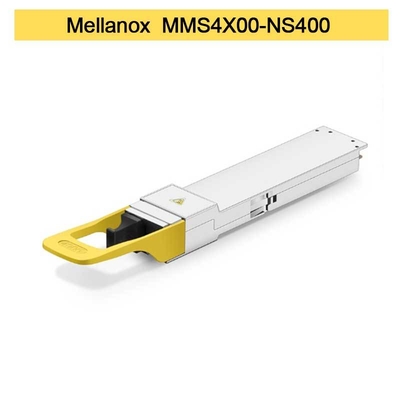

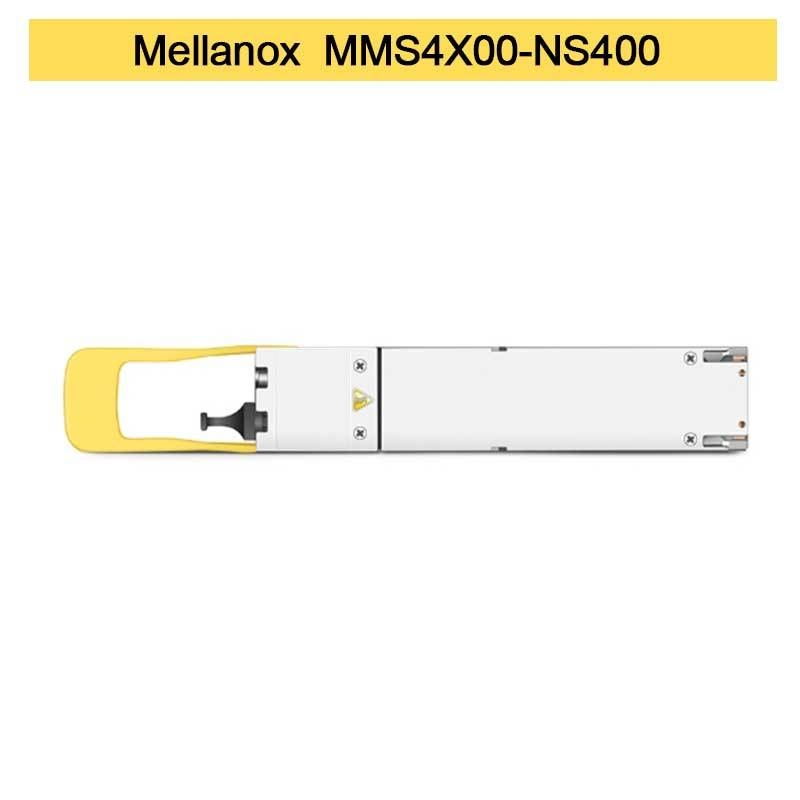

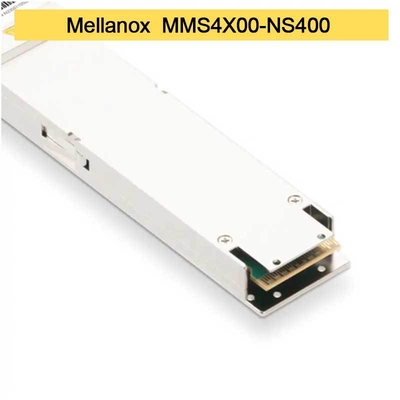

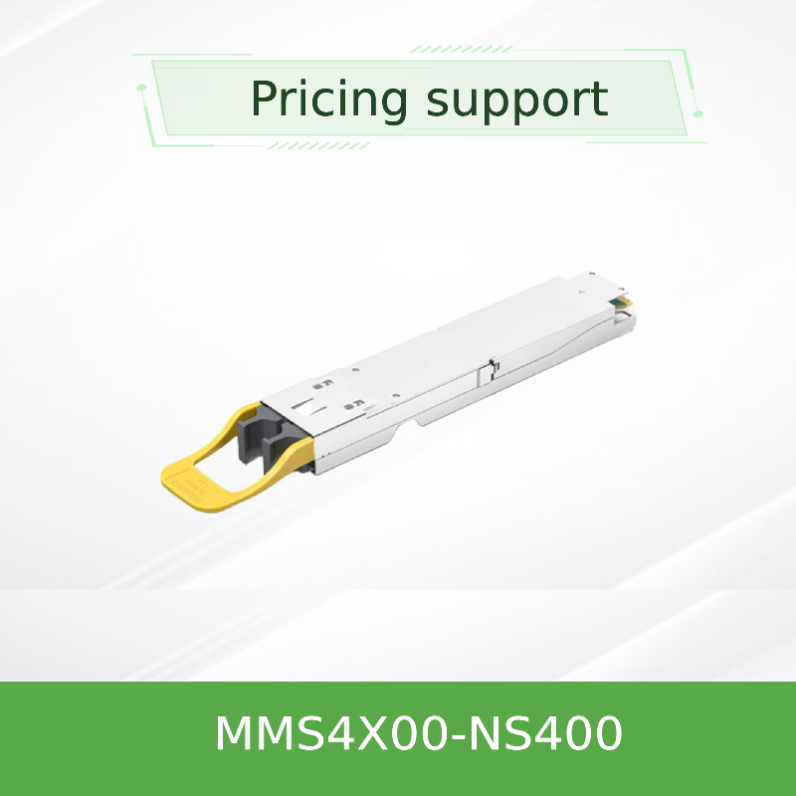

MMS4X00-NS400 400Gb/s OSFP DR4 Jednowarunkowy nadajnik optyczny

1. Przegląd produktu

NVIDIA® MMS4X00-NS400 to wysokiej wydajności, jednoport OSFP nadajnik optyczny zaprojektowany dla nowej generacji infrastruktury centrum danych 400Gb / s.Moduł DR4 (4-kanałowy zasięg centrum danych) wykorzystuje technologię jednowarunkowego światłowodu z modulacją 100G-PAM4 na pas, zapewniając niezawodną transmisję do 100 metrów.ten nadajnik automatycznie dostosowuje się do protokołów InfiniBand NDR i 400GbE Ethernet, zapewniając wyjątkową elastyczność w środowiskach sieci dużych prędkości.kable pasywne, ten aktywny nadajnik posiada zaawansowane możliwości przetwarzania sygnałów i diagnostyki.

2. Kluczowe cechy

• Prędkość przesyłu danych 400 Gb/s (kanały 4x 100G-PAM4)
• Do 100 m zasięgu na włóknie jednowarunkowe (SMF)

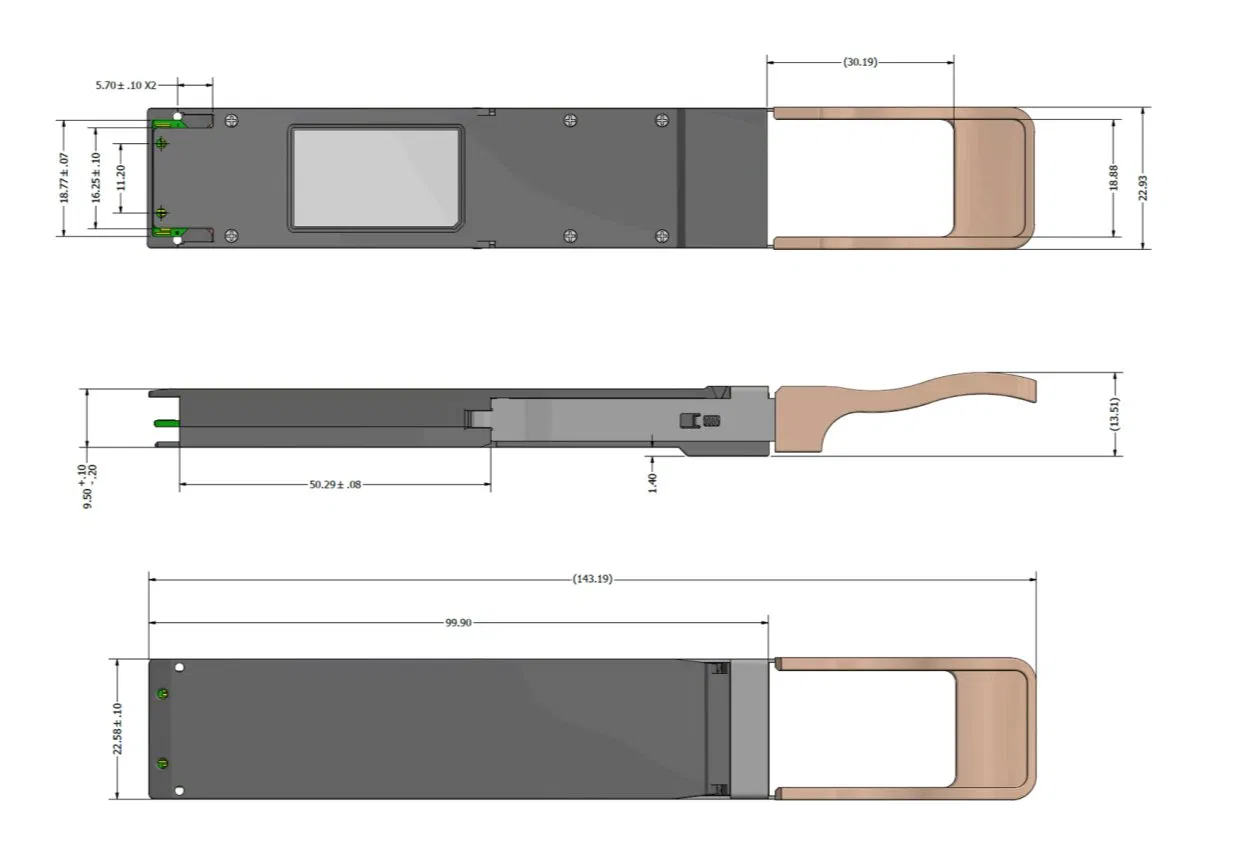

• OSFP z płaską konstrukcją

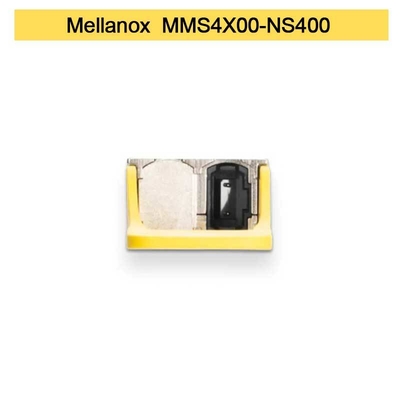

• Jednorazowy złącze optyczne MPO-12/APC
• Technologia laserowa 1310nm EML
• Dwuprędkość działania: 400Gb/s (4 kanały) lub 200Gb/s (2 kanały)
• Maksymalne zużycie energii: 9W (400G), 5,5W (200G)
• Kompleksowe monitorowanie diagnostyczne cyfrowe (DDM)
• Wtykacz na gorąco i zgodny z RoHS
• Produkt laserowy certyfikowany w klasie 1

3Podstawowa technologia i normy

To zaawansowaneKabel światłowodowynadajnik wykorzystuje technologię 1310nm External Modulation Laser (EML) i modulację PAM4 w celu osiągnięcia wysokiej gęstości danych.oraz OSFP MSA Rev.. 1.12Moduł posiada zgodny z CMS 4.0 interfejs zarządzania i obsługuje adaptacyjną wyrównanie, zapewniając integralność sygnału w różnych warunkach łącza.Złącze MPO-12/APC z kątowym polerem minimalizuje odbicia z tyłu, odróżniając je od konwencjonalnych złączy UPC stosowanych z starszymikable pasywnerozwiązania.

4Zasada działania

Odbiornik przekształca cztery pasma elektryczne sygnałów PAM4 o pojemności 53,125 GBd z hosta w sygnały optyczne przy użyciu zintegrowanych laserów EML.Te sygnały optyczne są przesyłane przez cztery dedykowane włókna wewnątrz złącza MPO-12 przez jedno-trybKabel światłowodowyNa końcu odbiornika fotodiody konwertują wchodzące sygnały optyczne z powrotem do domeny elektrycznej.i nacisk na wyjście, aby zrekompensować zaburzenia kanałuModuł automatycznie wykrywa konfigurację podłączonych włókien,działający z pełną prędkością 400 Gbit/s przy łączności 4-kanałowej lub zmniejszający się do trybu 200 Gbit/s, gdy tylko 2 kanały są podłączone za pomocą kabli rozdzielających.

5. Scenariusze zastosowań

• ConnectX-7 400Gb/s NIC do łączników Quantum-2/InfiniBand NDR
• Interkonekcje klastrów obliczeniowych o wysokiej wydajności (HPC) i AI/ML
• Architektura sieci centrum danych 400GbE
• Infrastruktura centrum danych i chmury hiperskałowej
• Sieci obszarów magazynowych wymagające połączeń o dużej przepustowości

6Specyfikacje techniczne

7Zalety i punkty sprzedaży

• Elastyczność protokołu:Automatycznie wykrywa i dostosowuje się do protokołów InfiniBand NDR i 400GbE Ethernet bez konieczności konfiguracji.
• Podwójna prędkość:Automatycznie zmniejsza do 200 Gb/s przy użyciu kabli rozdzielczych 1:2, zmniejszając zużycie energii o prawie 40%.

• Kompleksowy system DDM zapewnia monitorowanie temperatury, napięcia, mocy TX/RX i prądu przesunięcia w czasie rzeczywistym na pasie jazdy w celu proaktywnej konserwacji.
• Zwiększona niezawodność:rygorystyczne testy NVIDIA i kontrola jakości zapewniają lepszą wydajność i długowieczność w porównaniu z alternatywnymi rozwiązaniami optycznymi.

8Usługi i wsparcie

Ten nadajnik jest obsługiwany przez NVIDIA jakość i wsparcie techniczne.Nasz zespół techniczny zapewnia 24/7 konsultacje dla wsparcia integracji i rozwiązywania problemówJesteśmy autoryzowanym dystrybutorem oryginalnych komponentów sieciowych NVIDIA, w tym tej wysokiej wydajnościKabel światłowodowyRoztwór nadajnika.

9Często zadawane pytania

P: Jaka jest różnica między nadajnikami optycznymi DR4 i FR4?
Odpowiedź: Transceiwery DR4 wykorzystują równoległe światłowłókno jednowarunkowe z łącznikami MPO do zasięgu do 500 m, podczas gdy FR4 wykorzystuje technologię CWDM nad światłem dupleksowym do zasięgu do 2 km.DR4 jest zazwyczaj bardziej opłacalne dla aplikacji wewnątrz centrum danych.

P: Czy ten nadajnik może być używany zarówno z światłem jednomodowym, jak i wielo-modowym?
Odpowiedź: Nie, MMS4X00-NS400 jest specjalnie zaprojektowany do zastosowań z włóknem jednowarunkowym.Zawsze używać zatwierdzonego systemu jednorzędowegoKabel światłowodowy.

P: Jak działa funkcja podwójnej prędkości?
Odpowiedź: Po podłączeniu kablem rozdzielaczem 1:2 (np. serii MFP7E40) nadajnik automatycznie wykrywa, że podłączone są tylko 2 kanały i redukuje pracę do trybu 200Gb/s,jednocześnie obniżając zużycie energii z 9W do 5W.5W.

10Środki ostrożności

• Zawsze używaj polecanych przez NVIDIA kabli MPO-12/APC (seria MFP7E30) dla optymalnej wydajności.
• Przed instalacją należy zapewnić odpowiednie czyszczenie złączy MPO, aby zapobiec zanieczyszczeniu, które powoduje 80% problemów z połączeniami.
• Nie mieszać złączy APC (zielonych) z złączami UPC (niebieskich), ponieważ nie są kompatybilne.
• W celu zapewnienia niezawodnej wydajności należy obsługiwać w określonym zakresie temperatur od 0°C do 70°C.
• Ten produkt laserowy klasy 1 jest bezpieczny w normalnych warunkach pracy, ale nie powinien być rozmontowany.
• Obsługa nadajnika i powiązanychkable pasywnez zachowaniem ostrożności w celu uniknięcia uszkodzenia interfejsów optycznych.
