NETCONNECT Kategoria 6 Panel patch bez osłony 1U, montaż na regałach 24 portów ANSI/TIA-568.2-D zgodny z IEEE 802.3bt Kompatybilny
Szczegóły Produktu:
| Nazwa handlowa: | Commscope |
| Numer modelu: | 760237024 |
| Dokument: | 760237024 _ .pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | SKRZYNKA |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Styl panelu: | Prosty | Kategoria ANSI/TIA: | 6 |
|---|---|---|---|
| Typ kabla: | Niezarodnie | Kolor: | Czarny |
| Typ przewodnika: | Solidne | Na mieliźnie | Moduły, ilość: | 4 |
| Podkreślić: | Panel krosowy 1U do montażu w szafie rack,Panel dystrybucyjny zgodny z ANSI/TIA-568.2-D,Panel krosowy sieciowy kompatybilny z IEEE 802.3bt |
||
opis produktu

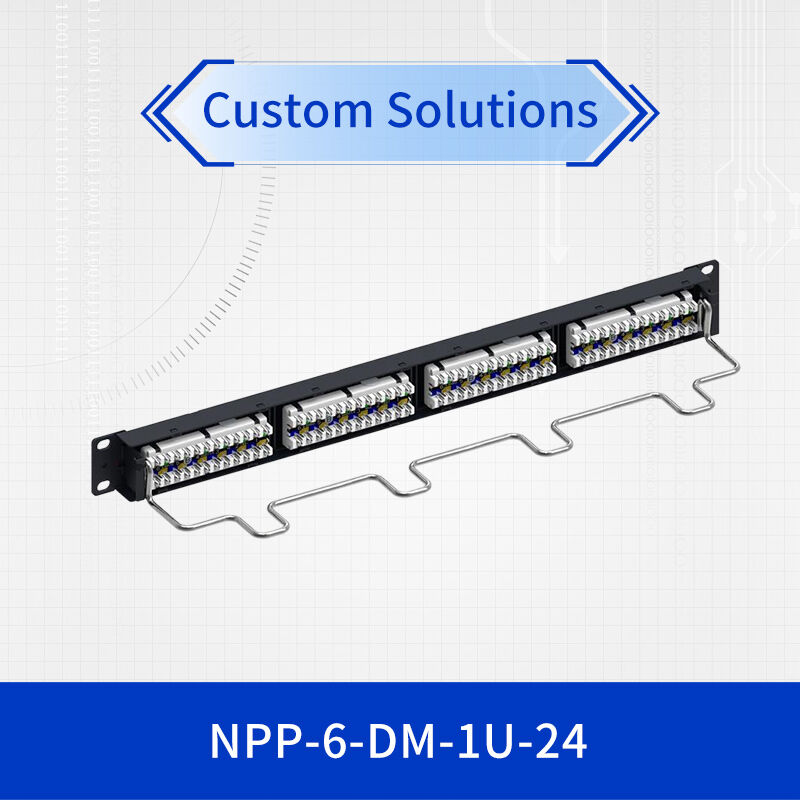

NETCONNECT Kategoria 6 Panel modułu dystrybucyjnego bez osłony, 1U, 24 port
Przegląd produktu
NETCONNECT to wysokiej wydajności panel patch kategorii 6 przeznaczony do nowoczesnych środowisk sieciowych przedsiębiorstw.Ten 1U moduł dystrybucji montażowy na regałach zapewnia 24 porty niezawodnej łączności przy jednoczesnej optymalizacji wykorzystania przestrzeni regałowejZaprojektowany w celu spełnienia rygorystycznych standardów przemysłowych, ten panel zapewnia spójną wydajność zarówno dla aplikacji dostarczania danych, jak i zasilania.
Kluczowe cechy i korzyści
Konstrukcja wysokiej gęstości
24 porty w jednej przestrzeni 1U maksymalnie zwiększają wydajność regałów przy jednoczesnym utrzymaniu dostępności do zarządzania kablami.
Powszechna zgodność
Obsługuje zarówno przewodniki stałe, jak i wiązki od 22-24 AWG, z uwzględnieniem różnych typów kabli.
Większa trwałość
Wykorzystuje się do 750+ cykli wstawiania z niklowanymi kontaktami dla długotrwałej niezawodności.
Wyposażenie na Ethernet gotowe
W pełni zgodne z normą IEEE 802.3bt (typ 4) dla zastosowań PoE o dużej mocy.
Specyfikacje techniczne
| Specyfikacja | Szczegóły |
|---|---|
| Rodzaj produktu | Panel modułu dystrybucyjnego bez osłony, kategoria 6 |
| Konfiguracja portu | 24 porty, 1U powierzchni półki |
| Zgodność z normami | ANSI/TIA-568.2-D, ISO/IEC 11801 Klasa E |
| Rodzaj zakończenia | IDC (połączenie izolacyjne) |
| Schematy okablowania | T568A i T568B |
| Kompatybilny kabel | 22-24 AWG, w stanie stałym lub na stronach |
| Wymiary (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Temperatura pracy | -10°C do +60°C (14°F do 140°F) |
| Żywotność wkładu | Minimum 750+ cykli |
| Zgodność z PoE | Kompatybilny z IEEE 802.3bt (typ 4) |
Specyfikacje działania
| Parametry | Specyfikacja |
|---|---|
| Włókno dielektryczne (kontakt do kontaktu) | 1,000 Vac @ 60 Hz |
| Włókno dielektryczne (powierzchnia przewodząca) | 1,500 Vac @ 60 Hz |
| Odporność na izolację | 500 MΩ minimum |
| Obecny rating | 1.5 A @ 20°C (68°F) |
| Siła zatrzymania wtyczki | 133 N (29,9 lbf) minimum |
Zalecane zastosowania
- Infrastruktura sieci przedsiębiorstwa:Idealne dla głównych systemów dystrybucji i pośrednich systemów dystrybucji w środowiskach korporacyjnych
- Wdrożenia centrów danych:Odpowiednie do patchingu pomieszczeń serwerowych i centrów danych o wysokiej gęstości wymagań
- PoE-enabled Networks:Wspiera aplikacje Power over Ethernet, w tym kamery IP, punkty dostępu i telefony VoIP
- Systemy kabli strukturalnych:Idealne dla zgodnych z TIA-568 instalacji kabli strukturalnych
- Sieci budowlane komercyjne:Zaprojektowane do budynków biurowych, obiektów edukacyjnych i środowisk opieki zdrowotnej
Właściwości instalacji i projektowania
Panel patch kategorii 6 posiada prostą konstrukcję z zintegrowanym zarządzaniem kablami, ułatwiając zorganizowaną instalację w standardowych stojakach 19 cali.konstrukcja termoplastyczna oporowa zapewnia trwałośćPanel obsługuje zarówno schematy okablowania T568A, jak i T568B, oferując elastyczność dla różnych wymagań instalacyjnych.
Zgodność i certyfikacje
- UL 94 V-0 Wypalność
- RoHS, UK RoHS i China RoHS Compliant
- Zgodny z REACH SVHC
- ISO 9001:2015 System zarządzania jakością
- Zgodne z RCM (bezpieczeństwo elektryczne i telekomunikacje)
Częste pytania
Jakie rodzaje kabli są kompatybilne z tym panelem?
Moduł ten obsługuje zarówno przewodniki stałe, jak i strunkowe w zakresie od 22 do 24 AWG, z średnicą kabla od 0,762 mm (0,03 cala) do 1,168 mm (0,046 cala).
Czy ten panel patch obsługuje aplikacje Power over Ethernet?
Tak, ten panel patch kategorii 6 jest w pełni zgodny z zaleceniami IEEE 802.3bt (typ 4) dotyczącymi bezpiecznego dostarczania energii przez okablowanie sieci LAN, gdy jest instalowany zgodnie ze standardami branżowymi.
Jaki jest oczekiwany czas trwania tej taśmy?
Panel jest przeznaczony do co najmniej 750 cykli wstawiania z wtyczkami zgodnymi z normą IEC 60603-7, zapewniając długoterminową niezawodność w często przekształcanych środowiskach.
Wskazówki do instalacji
- Zapewnienie odpowiedniego złagodzenia napięcia kabli w celu utrzymania integralności końcówki
- Należy przestrzegać zaleceń producenta w zakresie zarządzania promieniem zakrętu i kablami
- Przed instalacją sprawdzić zgodność z istniejącą infrastrukturą kabli
- Utrzymanie odpowiedniego zakresu temperatury roboczej dla optymalnej wydajności
- Wykorzystanie odpowiednich narzędzi końcowych w celu zapewnienia niezawodnych połączeń IDC
