NETCONNECT Kategoria 6A 24 Port 1U Panel patch do montażu na regałach dla instalacji sieci o wysokiej gęstości
Szczegóły Produktu:
| Nazwa handlowa: | Commscope |
| Numer modelu: | 760237032 |
| Dokument: | 760237032 _ .pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | SKRZYNKA |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Kategoria ANSI/TIA: | 6A | Typ kabla: | Niezarodnie |
|---|---|---|---|
| Kolor: | Czarny | Typ przewodnika: | Solidne | Na mieliźnie |
| Moduły, ilość: | 4 | Styl panelu: | Prosty |
| Podkreślić: | Panel krosowy kat. 6A,24-portowy panel krosowy,Panel krosowy 1U do montażu w szafie rack |
||
opis produktu

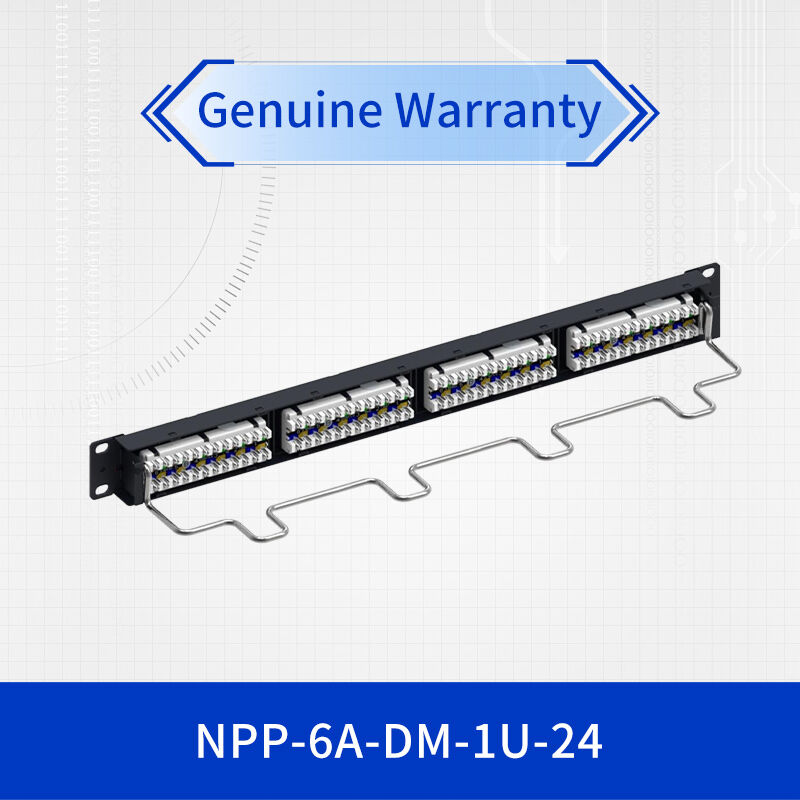

NETCONNECT Kategoria 6A Panel modułu dystrybucyjnego bez osłony, 1U, 24 port
Przegląd produktu
NETCONNECT to najnowsza generacja wysokiej wydajności technologii panelu patch panelu kategorii 6A.ten moduł dystrybucyjny 1U montażowy na regałach zapewnia wyjątkową wydajność przy zachowaniu kompatybilności z przeszłością z istniejącymi infrastrukturami kategorii 6 i 5e. Z 24 portami w kompaktowym 1U, ten panel patch optymalizuje przestrzeń racków, zapewniając jednocześnie niezawodną łączność w wymagających środowiskach sieciowych.
Zaawansowane funkcje i korzyści
Wydajność 10GbE
Wspiera 10 Gigabit Ethernet do 100 metrów o szerokości pasma 500 MHz, przekraczając wymagania kategorii 6A.
Konstrukcja wysokiej gęstości
24 porty w jednej przestrzeni 1U maksymalnie zwiększają wydajność regałów przy jednoczesnym utrzymaniu doskonałych możliwości zarządzania kablami.
Zwiększone wsparcie PoE
Całkowicie zgodne z normą IEEE 802.3bt (typ 4) dla aplikacji PoE++ o dużej mocy do 90 W.
Wyższa ochrona przed obcymi dźwiękami
Zaawansowana konstrukcja minimalizuje obce przesłanie dla niezawodnej wydajności 10GbE w instalacjach o wysokiej gęstości.
Specyfikacje techniczne
| Specyfikacja | Szczegóły |
|---|---|
| Rodzaj produktu | Panel modułu dystrybucyjnego bez osłony, kategoria 6A |
| Kategoria wydajności | ANSI/TIA Kategoria 6A, klasa ISO/IEC EA |
| Konfiguracja portu | 24 porty, 1U powierzchni półki |
| Standardy transmisji | ANSI/TIA-568.2-D, ISO/IEC 11801 Klasa EA |
| Rodzaj zakończenia | IDC (połączenie izolacyjne) |
| Schematy okablowania | T568A i T568B |
| Kompatybilny kabel | 22-24 AWG, stałe lub z prądem (0,762 mm - 1,168 mm średnicy) |
| Wymiary (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Temperatura pracy | -10°C do +60°C (14°F do 140°F) |
| Żywotność wkładu | Minimum 750+ cykli |
Specyfikacje działania
| Parametry | Specyfikacja |
|---|---|
| Przepustowość | 500 MHz (wydajność kategorii 6A) |
| Wsparcie prędkości transmisji danych | 10GBASE-T do 100m, 1000BASE-T do 100m |
| Włókno dielektryczne | 1,000 Vac kontakt do kontaktu, 1,500 Vac powierzchnia przewodząca |
| Odporność na izolację | 500 MΩ minimum |
| Obecny rating | 1.5 A @ 20°C (68°F) |
| Siła zatrzymania wtyczki | 133 N (29,9 lbf) minimum |
| Zgodność z PoE | IEEE 802.3bt (typ 4) do dostarczania energii do 90 W |
Zalecane zastosowania
- Infrastruktura sieci 10GbE:Idealny do układu bazowego i kabli poziomych obsługujących aplikacje 10 Gigabit Ethernet
- Centrum danych o wysokiej gęstości:Idealne do pomieszczeń serwerowych i centrów danych wymagających maksymalnej gęstości portu z wydajnością 10GbE
- Wdrożenie zasilania przez Ethernet:Wspiera wysokiej mocy aplikacje PoE ++, w tym kamery PTZ, punkty dostępu i cienkich klientów
- Sieci Kampusu Przedsiębiorstwa:Zaprojektowane do środowisk korporacyjnych wymagających przyszłościowej łączności 10GbE
- Opieka zdrowotna i edukacjaOdpowiednie do zastosowań wymagających dużej przepustowości w środowiskach obrazowania medycznego i cyfrowego uczenia się
Właściwości instalacji i projektowania
Ten panel patch kategorii 6A posiada konstrukcję płyty prostą z zintegrowanym zarządzaniem kablami, specjalnie zaprojektowany do utrzymania wydajności 10GbE w instalacjach o dużej gęstości.konstrukcja termoplastyczna oporowa na ogień z stalową ramą powlekaną proszkiem zapewnia trwałość i niezawodną wydajnośćZaawansowana konstrukcja panela minimalizuje obce przesłanie, kluczowy czynnik utrzymania wydajności 10GBASE-T w środowiskach złączonych kabli.
Zgodność i certyfikacje
- UL 94 V-0 Wypalność
- RoHS, UK RoHS i China RoHS Compliant
- Zgodny z REACH SVHC
- ISO 9001:2015 System zarządzania jakością
- Zgodne z RCM (bezpieczeństwo elektryczne i telekomunikacje)
- Standardy bezpieczeństwa UL i cUL
Częste pytania
Jaka jest różnica między wynikami kategorii 6 a kategorii 6A?
Kategoria 6A obsługuje 10 Gigabit Ethernet do 100 metrów z przepustowością 500 MHz, podczas gdy kategoria 6 jest ograniczona do 10GbE do 55 metrów z przepustowością 250 MHz.Panel patch kategorii 6A zapewnia wyższą wydajność obcego przesłuchania krzyżowego dla niezawodnego 10GbE w instalacjach o wysokiej gęstości.
Czy ten panel patch obsługuje aplikacje PoE o dużej mocy?
Tak, ta tablica patch kategorii 6A jest w pełni zgodna ze standardami IEEE 802.3bt (typ 4),wspieranie aplikacji PoE++ o mocy do 90 W na port dla wymagających urządzeń, takich jak kamery PTZ i wysokiej wydajności punkty dostępu.
Jakie rodzaje kabli są kompatybilne z tym panelem patch kategorii 6A?
Ten moduł dystrybucyjny bez osłony obsługuje zarówno przewodniki stałe, jak i wiązane z prądem, w zakresie od 22 do 24 AWG, z średnicą kabla od 0,762 mm (0,03 cala) do 1,168 mm (0,046 cala),Kompatybilny ze standardowym okablowaniem kategorii 6A.
Wskazówki do instalacji
- Zapewnienie odpowiedniego oddzielenia i połączenia kabli w celu utrzymania wydajności obcych przesłuchań krzyżowych
- Wykorzystanie komponentów certyfikowanych kategorii 6A w całym kanale w celu zagwarantowanej wydajności 10GbE
- Należy przestrzegać zaleceń producenta w zakresie zarządzania promieniem zakrętu i kablami
- Zweryfikowanie właściwych technik zakończenia w celu utrzymania właściwości impedancji
- Badanie zainstalowanych kanałów w celu zatwierdzenia specyfikacji charakterystyki kategorii 6A
