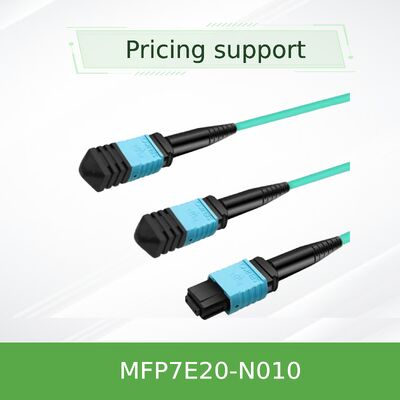

NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable 400G NDR/Ethernet Type B Crossover dla przełączników OSFP
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E20-N010 |
| Dokument: | MFP7E20-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MFP7E20-N010 | Kształt materialny: | Okrągły drut |
|---|---|---|---|
| Zezwalała na wytrzymałość na rozciąganie: | 1000n <10000N | Orzecznictwo: | RoHS, CE, ISO9001, VDE, CCC |
| Materiał pochłaniowy: | PCV | Długość: | 10m |
| Szybkość transmisji danych: | 400 GB/s | Pochodzenie: | Indie / Izrael / Chiny |
| Podkreślić: | Kabel światłowodowy multimodowy NVIDIA 10m,Kabel światłowodowy MPO-12 400G Ethernet,OSFP przełącza przejściowy kabel światłowodowy |
||
opis produktu
NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable
400G NDR/Ethernet Crossover typu B dla switchów OSFP
Krytyczne zalety wydajności
- Optymalizowane dla sieci 400G NDR:Zaprojektowane w celu zapewnienia pełnej przepustowości dla infrastruktur 400GbE i NDR InfiniBand nowej generacji
- Najwyższa integralność sygnału:Złącza MPO-12/APC z polerowaniem pod kątem 8 stopni osiągają wysoką stratę zwrotu (≥35 dB)
- Wymagania dotyczące:Kabel typu B z fabryki umożliwia bezpośrednie połączenie między nadajnikami i odbiornikami
- Trwała i bezpieczna konstrukcja:Elastyczna kurtka LSZH w kolorze wodnym z bezpieczeństwem podwyższonym (OFNR)
- Certyfikowana zgodność z ekosystemem:Całkowicie przetestowany dla ekosystemu NVIDIA Mellanox, w tym przełączników i rozwiązań ConnectX-7
Przegląd produktu
NVIDIA MFP7E20-N010 to 10-metrowy pasywny multimodowy kabel światłowodowy z łącznikami MPO-12/APC skonfigurowanymi jako crossover typu B.Specjalnie zbudowany do łączenia transceiwerów 400G NDR i Ethernet w nowoczesnych przełącznikach, adapterów sieciowych i DPU.
Główne cechy produktu
- Interfejs:Podwójne złącza MPO-12/APC (kobieta), poliwane pod kątem
- Długość kabla:10 metrów.
- Specyfikacja włókna:50/125 μm Multimode OM4 (Płaszczyk wodny)
- Aktywne kanały:8 włókien (4 do transmisji, 4 do odbioru)
- Schemat okablowania:Typ B (Crossover)
- Wydajność optyczna:Strata wstawienia ≤ 0,354 dB; Strata zwrotu ≥ 35 dB
- Wzrost fizyczny:3średnica 0,0 mm, minimalny promień zakrętu 30 mm
Standardy techniczne i zgodność
Zaawansowana inżynieria optyczna zapewnia wydajność w wymagających środowiskach z łącznikami MPO-12/APC minimalizującymi odbicie przy prędkościach 400G.
- Standardy łączników:IEC 61754-7 (rodzina MPO)
- Wydajność i niezawodność:Telcordia GR-1435
- Bezpieczeństwo laserowe:Klasa I zgodnie z IEC 60825-1 i FDA 21 CFR 1040
- Zatwierdzenia bezpieczeństwa:System CB, cTUVus, oznakowanie CE
- Zgodność z zasadami EMC:Część C, ICES-003, VCCI
Zasada działania
Topologia typu B zapewnia doskonałe wyrównanie laserów nadających (Tx) z jednego nadajnika z fotodetektorami odbierającymi (Rx) na podłączonym urządzeniu.Szczepionka poliwa APC odbija światło od źródła, zachowując jasność sygnału.
Podstawowe scenariusze rozmieszczenia
- Połączenie wewnątrz regału:Włączające wzajemnie przełączniki górne lub przełączniki łączące serwery o wysokiej wydajności
- Clustery obliczeniowe o wysokiej gęstości:Tworzenie tkanki między serwerami GPU a przełącznikami NVLink w środowiskach AI/HPC
- Sieci obszarów magazynowych (SAN):Podłączenie szeregów pamięci masowej do przełączania tkaniny w pamięci masowej flash
- Agregacja krawędzi sieci:Konsolidowane regały na krawędzi sieci wymagające wydajności 400G
Szczegółowe specyfikacje
| Parametry | Specyfikacja |
|---|---|
| Model produktu | MFP7E20-N010 |
| Opis | MPO12/APC do MPO12/APC, Multimode Fiber Cable |
| Długość | 10 metrów. |
| Rodzaj włókna / kolor kurtki | OM4 Multimode / Aqua |
| Rodzaj złącza | MPO-12, Angled Polish (APC), Kobieta |
| Wsparcie maksymalnej prędkości danych | 400 Gb/s na port (NDR/400GbE) |
| Strata wstawienia (maksymalna) | ≤ 0,354 dB |
| Strata zwrotu (min) | ≥ 35 dB |
Dostępne warianty długości
| Numer części zamówionej | Długość | Najlepiej dla |
|---|---|---|
| MFP7E20-N003 | 3 m | Ultra-krótki zasięg, w ramach tej samej podwozia |
| MFP7E20-N010 | 10m | Połączenia wewnętrzne i sąsiednie |
| MFP7E20-N020 | 20m | Rozszerzony zasięg wewnątrz wiersza |
| MFP7E20-N030 | 30m | Maksymalny zasięg OM4 dla 400G NDR |
Zalety konkurencyjne
- Optymalizowane dla ekosystemu NDR:Specjalnie dopasowany i przetestowany dla platformy NVIDIA NDR
- Wyższa jakość optyczna:Polish APC zapewnia lepszą stratę zwrotu w porównaniu z złączami UPC
- Niezawodność gotowa do wdrożenia:Fabryka przetestowana z weryfikowanymi wskaźnikami wydajności
- Zaprojektowanie odporne na przyszłość:Wspiera obecne standardy 400G i przyszłe postępy prędkości
- Zwiększone bezpieczeństwo centrów danych:Koszulka LSZH ogranicza emisję toksycznego dymu podczas pożaru
Usługi i wsparcie
Kompleksowa struktura wsparcia zapewnia sukces wdrożenia dzięki standardowej gwarancji NVIDIA, szybkiej wysyłce z rozległego zapasów i dedykowanej wiedzy technicznej.
Częste pytania
Czy mogę użyć tego kabla do podłączenia portu przełącznika 400G OSFP do dwóch oddzielnych portów serwera 200G QSFP56?
Nie, to jest kabel punkt-do-punktu.
Nie, to jest kabel punkt-do-punktu.
Czy przed instalacją konieczne jest czyszczenie złączy?
Zanieczyszczenie jest główną przyczyną awarii łącza optycznego.
Zanieczyszczenie jest główną przyczyną awarii łącza optycznego.
Wytyczne dotyczące instalacji i obsługi
Uwaga:Przestrzeganie tych środków ostrożności zapewnia optymalną wydajność i długowieczność.
- Weryfikacja zgodności:Potwierdź, że nadajniki używają interfejsów MPO-12/APC
- Granice środowiskowe:Działanie w zakresie temperatur od 0 do 70 °C
- Zarządzanie promieniem zakrętu:Nigdy nie wygiąć się mocniej niż w promieniu 30 mm
- Świadomość w zakresie ESD:Użyj paska ESD przy obsłudze nadajników
- Zastosowanie zgodnie z przepisami:Urządzenie cyfrowe klasy A przeznaczone do użytku komercyjnego
