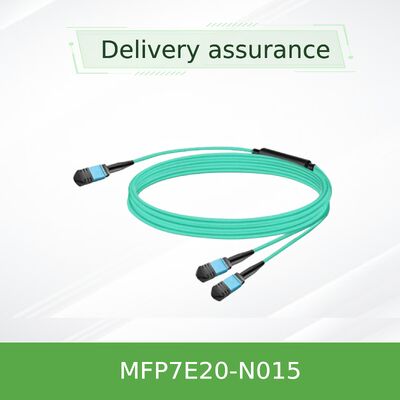

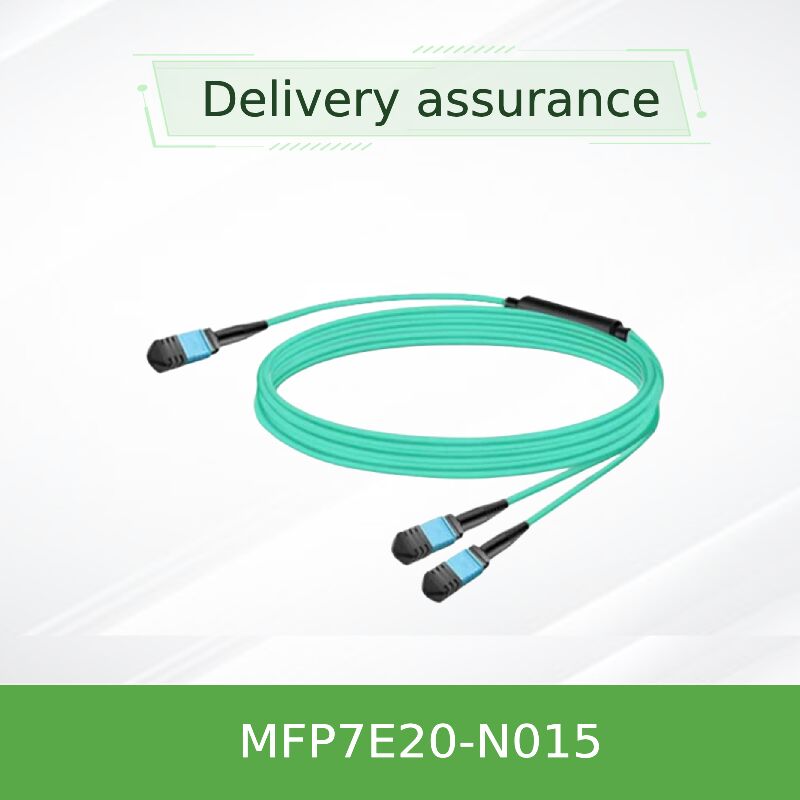

NVIDIA MFP7E20-N015 15m MPO APC 1:2 Kabel rozdzielający światłowody do łączności przełomowej centrum danych 400G/NDR
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E20-N015 |
| Dokument: | MFP7E20-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MFP7E20-N015 | Kształt materialny: | Okrągły drut |
|---|---|---|---|
| Zezwalała na wytrzymałość na rozciąganie: | 1000n <10000N | Orzecznictwo: | RoHS, CE, ISO9001, VDE, CCC |
| Materiał pochłaniowy: | PCV | Długość: | 15m |
| Szybkość transmisji danych: | 400 GB/s | Pochodzenie: | Indie / Izrael / Chiny |
| Podkreślić: | NVIDIA 15m MPO kabel splitera włókna,Kabel przełączający do centrum danych 400G,Rozdzielacz NDR z gwarancją |
||
opis produktu
Optymalizuj gęstość portów sieci o dużej prędkości za pomocą NVIDIAMFP7E20-N015Rozwiązanie to skutecznie rozdziela pojedynczy interfejs OSFP Twin-Port z możliwością 800G na dwa niezależne łącza 400G,bezpośrednie podłączenie do urządzeń takich jak adaptery sieciowe NVIDIA ConnectX-7 i BlueField-3 DPUWyposażony w łączniki MPO-12/APC o niskiej stratze, elastyczny płaszcz LSZH i konstrukcję krzyżowaną typu B, zapewnia niezawodne,wysokiej wydajności łączność dla wymagających środowisk centrów danych 400GbE i NDR InfiniBand.
NVIDIA MFP7E20-N015 to fabrycznie wyprodukowany kabel światłowodowy multimodowy zaprojektowany do architektury sieci o wysokiej gęstości i szerokości pasywnej.umożliwiające obsługę dwóch końcowych punktów w dół rdzenia przez pojedynczy port przełącznika o wysokim radiusieJest to niezbędne do budowy opłacalnych i skalowalnych sieci kręgosłupa, klastrów AI / ML i podstaw pamięci masowej, w których maksymalne wykorzystanie portów przełącznika jest najważniejsze.Kabel jest częścią certyfikowanego ekosystemu rozwiązań sieciowych NVIDIA o wysokiej wydajności.
- Konfiguracja wybicia:1xMPO-12 do 2xMPO-12 topologia splittera do mnożenia portów.
- Wsparcie dużych prędkościZaprojektowany dla protokołów 400 Gigabit Ethernet i NDR (400G) InfiniBand.
- Złącza Premium:Złącza MPO-12 z 8° kątem kontaktu fizycznego (APC) polerowane w celu zminimalizowania optycznego odbicia (≥35 dB RL).
- Bezpośrednie podłączenie:Wdraża mapę światłowodu typu B, umożliwiającą bezpośrednie połączenie od odbiornika do odbiornika.
- Trwała i bezpieczna konstrukcja:Wyposażony w elastyczną płaszcz LSZH-OFNR w kolorze wodnym, odporną na płomień i nisko działającą na dym.
- Zapewnienie jakości:Wyprodukowane zgodnie z normami IEC 61754-7 i Telcordia GR-1435 zapewniając niezawodność.
Kabel ten integruje sprawdzone technologie optyczne i mechaniczne w celu zapewnienia interoperacyjności i wydajności:
- Włókno:50/125μm OM4 Multimode (dla długości 15m)
- Złącze:MPO-12 zgodnie z IEC 61754-7
- Po polsku:APC (kontakt fizyczny pod kątem)
- Topologia:Rodzaj B (krzyżowany)
- Strata wstawienia:≤ 0,356 dB (w zależności od formuły: 0,35 + 0,0004*L)
- Strata zwrotu:≥ 35 dB
- Maksymalny zasięg kanału:Do 50 m (z płytkami patch)
- Temperatura pracy:0°C do 70°C
- Bezpieczeństwo laserowe:Klasa 1 (IEC 60825-1, CDRH)
- /Klasifikacja:LSZH (Low Smoke Zero Halogen), OFNR
- EMC/bezpieczeństwo:Część A, cTUVus
- Wsparcie protokołu:Ethernet, InfiniBand, NVLink
Kabel funkcjonuje jako pasywny rozdzielacz optyczny.Ten nadajnik przedstawia łączny sygnał 800G na 8 pasach optycznych. Wewnątrz zespołu kablowego te 8 aktywnych włókien jest fizycznie podzielonych na dwie odrębne grupy po 4 włókna każda. Każda grupa jest kierowana do jednego z dwóch łączników MPO "leaf".Te końce liści podłączają się do standardowych jednoportów 400G OSFP lub QSFP112 przejmujących umieszczonych w serwerach lub urządzeniach pamięci masowej.Przesyłki przewodowe typu Bjest krytyczna: zapewnia prawidłowe wyrównanie pasu przesyłającego (Tx) z pnia 1 na nadajniku przełącznika z pasem odbioru (Rx) na pniu 12 nadajnika serwera i odwrotnie,umożliwiająca pełną komunikację dupleksową bez zewnętrznych modułów połączeń krzyżowych.
- Agregacja centrów danych:Połączenie przełączników kręgosłupa/agregacji o dużej pojemności (z portami 800G) z wieloma przełącznikami typu "top-of-rack" (ToR) lub serwerami o wysokiej wydajności.
- Sztuczna Inteligencja i obliczenia wysokiej wydajności:Zapewnienie gęstej łączności od przełączników sieciowych do węzłów obliczeniowych wyposażonych w 400Gkarty sieciowe(jak ConnectX-7) w klastrach GPU do rozproszonego szkolenia i symulacji.
- Sieci hiperkonwergencyjne i pamięci masowej:Ułatwianie połączeń o wysokiej przepustowości dla wdrożeń NVMe-over-Fabrics (NVMe-oF) między tablicami pamięci masowej i serwerami obliczeniowymi.
- Infrastruktura chmurowa:Wdrożenie w środowiskach hiperskałowych w celu optymalizacji kosztów na port i gęstości kabli w reglach.
- Połączenie karty interfejsu sieciowego:umożliwiające połączenie jednego portu przełącznika z dwoma serwerami, z których każdy ma wysoką wydajnośćKarta NIC, skutecznie podwajając gęstość połączenia.
| Kategoria parametrów | Szczegółowa specyfikacja MFP7E20-N015 |
|---|---|
| Identyfikacja produktu | NVIDIA MFP7E20-N015 |
| Funkcja kablowa i topologia | Pasywny 1:2 Splitter, 1xMPO-12/APC do 2xMPO-12/APC |
| Całkowita długość | 150,0 m (tolerancja: +0,3 m / -0 m) |
| Specyfikacja włókna | 50/125 μm Multimodu z indeksem stopniowanym, OM4 |
| Liczba aktywnych włókien | 8 włókien (4 przekazują, 4 odbierają) |
| Rodzaj złącza i polski | MPO-12, Kobieta, kontakt fizyczny pod kątem (APC) |
| Schemat okablowania | Rodzaj B (krzyżowany) |
| Średnica kabla | 30,0 mm ± 0,2 mm |
| Materiał i kolor kurtki | Niskoprzypuszczalny halogen zerowy (LSZH), klasyfikowany jako OFNR, Aqua |
| Minimalny promień zakrętu | 30 mm (1,2 cala) |
| Temperatura pracy | 0°C do 70°C |
| Temperatura przechowywania | -40°C do 85°C |
| Zakres wilgotności | 10% do 85% RH (nie kondensacyjny) |
| Kompatybilne nadajniki | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
Inne dostępne długości w serii MFP7E20: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050).
- Maksymalna wydajność portu:Podwaja liczbę połączeń serwera na port przełącznika w porównaniu ze standardowym okablowaniem, zmniejszając koszty na port i poprawiając gęstość stojaków.
- Gwarantowana integralność sygnału:Połączacze APC uzyskane w fabryce zapewniają konsekwentnie niskie straty wstawiennicze i wysokie straty zwrotne, kluczowe dla bezbłędnej pracy w połączeniach 400G opartych na PAM4.
- Zapewnienie ekosystemu:Jako oryginalny komponent NVIDIA jest testowany i zatwierdzany pod kątem bezproblemowej interoperacyjności w ekosystemie sieci NVIDIA, w tym przełączników, nadajników ikarty sieciowe.
- Gotowość do instalacji:Wyposażone w osłony przeciwlotnicze i nie wymagające kończenia pola, umożliwiające szybkie i bezbłędne uruchomienie.
- Zwiększony profil bezpieczeństwa:Materiał płaszcza LSZH poprawia bezpieczeństwo w zamkniętych środowiskach centrów danych poprzez zmniejszenie emisji toksycznego dymu w scenariuszach pożaru.
- Gwarancja produktu:Kabel ten jest objęty gwarancją standardową NVIDIA dla komponentów pasywnych.
- Inwentaryzacja i logistyka:Utrzymujemy zapasy MFP7E20-N015 dla szybkiej realizacji zamówień i niezawodnej dostawy.
- Konsultacje techniczne:Nasz zespół zapewnia techniczne wskazówki przedsprzedażowe dotyczące wyboru kabli, kompatybilności i projektowania sieci dla infrastruktury 400G/NDR.
- Wsparcie po sprzedaży:Dostępna jest pomoc w zakresie najlepszych praktyk instalacyjnych i rozwiązywania problemów z łącznością.
P: Czy mogę teraz użyć jednej liści tego kablu rozdzielającego i podłączyć drugą później?
Odpowiedź: Tak, konstrukcja pozwala na to. Można podłączyć jeden serwer natychmiast, a pozostawić drugi łącznik liści chroniony pokryciem z pyłu, aż drugi serwer będzie gotowy.Upewnij się, że podłączony nadajnik na stronie przełącznika obsługuje połączenie przychodzące z tylko jedną ścieżką aktywną, co zazwyczaj ma miejsce.
P: Czy ten kabel jest kompatybilny z nadajnikami 200G QSFP56?
A: Fizyczne złącza kabla (MPO-12/APC) są kompatybilne, jeśli nadajnik QSFP56 używa zbiornika MPO-12/APC i jest zaprojektowany do obsługi 200G-SR4 lub podobnej operacji multimodowej.funkcja splittera jest zoptymalizowana do rozbijania sygnału 800G/400GW przypadku połączenia 200G native, zwykle bardziej odpowiedni jest kabel dupleks bez splitera.
P: Jak oczyścić złącza MPO na tym kablu?
Odpowiedź: Używaj specjalnego, bezprzewodowego narzędzia lub kasety do czyszczenia złączy MPO. Nigdy nie używaj samodzielnie sprężonego powietrza, ponieważ może ono wpychać zanieczyszczenia dalej do ferrule.Delikatnie wprowadź narzędzie czyszczące do końcowej powierzchni złącza, wytrzyj i sprawdź mikroskopem włóknistym przed parzeniem.
P: Co się stanie, jeśli przypadkowo podłączę to do portu MPO-UPC?
A:Nie wymuszaj połączenia.Złącza MPO-APC i MPO-UPC mają różne fizyczne klawisze i kąty polerowania.Próba ich połączenia może spowodować trwałe fizyczne uszkodzenie ceramicznych końców ferrule zarówno na kablu i nadajnika, co prowadzi do dużej straty optycznej i wymaga wymiany.
- Weryfikacja zgodności:Przed instalacją należy potwierdzić, że wszystkie nadajniki i panele patch w połączeniu są przeznaczone do:MPO-12/APCłączniki, nie UPC.
- Czyszczenie przed instalacją:Zawsze przed połączeniem należy sprawdzić i oczyścić żurawie złącza kablowego i zbiorniki nadajnika zatwierdzonymi narzędziami, aby zapobiec awariom związanym z zanieczyszczeniem.
- Zarządzanie promieniem zakrętu:W trakcie trasy unikaj ostrych zakrętów lub zakrętów.30 mm (1,2 cala)w każdym punkcie wzdłuż kabla w celu zapobiegania utracie lub pękaniu włókien.
- Granice środowiskowe:Nie należy instalować ani obsługiwać kabla w środowiskach poza określonym zakresem temperatury (0°C do 70°C) i wilgotności (10% do 85% RH).
- Właściwe wstawianie/wyjmowanie:W celu włożenia i wyciągnięcia złącza należy użyć mechanizmu odciągania-pchnięcia na obudowie złącza.
- Świadomość w zakresie ESD:Podczas gdy sam kabel nie jest wrażliwy na ESD, nadajniki, do których się podłącza, są.przy obsłudze nadajników podczas instalacji kabli.
