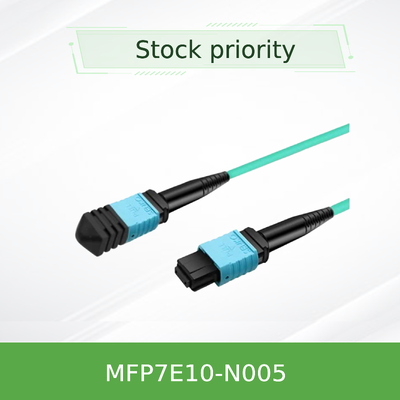

Kabel światłowodowy NVIDIA MFP7E10-N005 5m MPO-12/APC do MPO-12/APC wielomodowy do 400G/NDR InfiniBand i Ethernet

Model produktu: MFP7E10-N005 | Kluczowe słowa: kabel światłowodowy, szybki DAC, kabel MPO, interkonekt NDR, pasywny kabel optyczny

NVIDIA MFP7E10-N005 to wysokowydajny, 5-metrowy pasywny kabel światłowodowy zaprojektowany do nowoczesnych połączeń w centrach danych. Ten zespół kablowy wykorzystuje złącza MPO-12/APC na obu końcach i mieści włókna multimode 50/125μm OM4. Jest specjalnie zaprojektowany jako skrzyżowany (Typ-B) szybkie rozwiązanie DAC (Direct Attach Cable), aby tworzyć połączenia punkt-punkt między transceiverami optycznymi 400/800Gb/s. Jego główną rolą jest zapewnienie niezawodnej, niskostratnej warstwy fizycznej do transmisji danych w wysokowydajnych obliczeniach, klastrach AI i sieciach pamięci masowej wykorzystujących protokoły InfiniBand NDR lub 400 Gigabit Ethernet.

• Typ złącza: Męsko-żeńskie MPO-12 z polerowaniem kątowym 8° (APC).
• Typ i długość kabla: 5-metrowy (N005), włókno multimode OM4 50/125μm, topologia Typ-B (skrzyżowana).
• Maksymalny zasięg: Obsługuje połączenia do 50 metrów z włóknem OM4, idealne do połączeń wewnątrz szafy i wewnątrz rzędu.
• Płaszcz: Elastyczny, okrągły płaszcz LSZH-OFNR w kolorze Aqua dla lepszego przepływu powietrza i bezpieczeństwa pożarowego.
• Wydajność: Niska strata wtrąceniowa (≤ 0,35 dB + 0,0004 x L) i wysoka strata odbiciowa (≥ 35 dB).
• Obsługa protokołów: InfiniBand (NDR, HDR), Ethernet (400/200/100GbE) i NVLink.

To rozwiązanie interkonektowe jest oparte na sprawdzonych i niezawodnych standardach branżowych, aby zagwarantować interoperacyjność i wydajność.

• Standard światłowodowy: Włókno multimode OM4 (IEC 60793-2-10).
• Standard złącza: MPO zgodnie z IEC 61754-7 i ANSI/TIA-604-5.
• Typ polerowania: Angled Physical Contact (APC), krytyczny dla redukcji optycznej straty odbiciowej w szybkich połączeniach.
• Zgodność i bezpieczeństwo: Zgodny z Telcordia GR-1435 dla niezawodności złącza. Klasa lasera 1 (IEC 60825). Certyfikaty bezpieczeństwa obejmują CB, cTUVus, CE.
• Środowisko: Materiał płaszcza LSZH spełnia rygorystyczne wymagania dotyczące dymu i toksyczności.

Ten pasywny kabel MPO działa jako precyzyjna ścieżka optyczna. Zawiera 12 pozycji włókien w każdym ferrule MPO, z których 8 jest aktywnych do dwukierunkowej transmisji danych (4 Tx, 4 Rx na kierunek). Jako kabel typu B wykonuje wewnętrzne "skrzyżowanie" par włókien nadawczych i odbiorczych. W szczególności, tor włókna 1 z transcievera na jednym końcu jest połączony z torem 12 na przeciwległym transceiverze, zapewniając prawidłowe wyrównanie nadajnika (lasera) na jednym końcu z odbiornikiem (fotodetektorem) na drugim końcu. Kątowe powierzchnie czołowe 8° złączy APC są kluczowe dla rozpraszania wszelkich odbitych światła z dala od rdzenia, zachowując integralność sygnału, co jest najważniejsze dla szybkie rozwiązanie DAC wydajności przy prędkościach 400G.

• Połączenia przełącznik-przełącznik: Łączenie przełączników szkieletowych i liściowych w strukturze sieci 400G Clos.
• Połączenia przełącznik-adapter: Zapewnianie łączności o dużej przepustowości z przełączników top-of-rack (ToR) do serwerów wyposażonych w kartach sieciowych ConnectX-7 lub DPU BlueField-3.
• Wysokowydajne obliczenia (HPC) i klastry AI: Tworzenie połączeń o niskim opóźnieniu między węzłami obliczeniowymi i pamięci masowej w sieciach NDR InfiniBand.
• Łączność wewnątrz szafy/wewnątrz rzędu w centrum danych: Idealny kabel światłowodowy na odległości wykraczające poza zasięg pasywnych kabli miedzianych, zwykle od 3 do 50 metrów.

Inne dostępne długości: 3m, 7m, 10m, 15m, 20m, 25m, 30m, 35m, 40m, 50m.

• Optymalizacja ekosystemu NVIDIA: W przeciwieństwie do ogólnych kabli MPO, ten kabel jest testowany i walidowany od końca do końca z przełącznikami NVIDIA, kartami sieciowymi i transceiverami, zapewniając niezawodność i wydajność plug-and-play.
• Polerowanie APC dla przewagi dużej prędkości: Polerowanie APC jest niezbędne dla prędkości 400G/NDR do zarządzania odbiciami, oferując wyraźną przewagę nad kablami polerowanymi UPC używanymi do generacji o niższej prędkości.
• Najwyższa jakość wykonania: Rygorystyczne procesy produkcyjne i testowe skutkują niższym wskaźnikiem awaryjności i spójną wydajnością optyczną we wszystkich kablach.
• Gotowy na przyszłość: Obsługuje najnowsze standardy 400G/NDR, chroniąc inwestycje w infrastrukturę w miarę ewolucji sieci z 100/200G.

Stoimy za każdym produktem, który dostarczamy, z kompleksowym pakietem usług:

• Gwarancja: Objęta standardową gwarancją na produkt NVIDIA. Dostarczona dokumentacja.
• Dostępność i szybka dostawa: Model MFP7E10-N005 jest zwykle dostępny z magazynu. Nasz łączny zapas o wartości 10 milionów dolarów zapewnia, że możemy zaspokoić duże i pilne potrzeby.
• Wsparcie techniczne: Nasz wyspecjalizowany zespół techniczny zapewnia konsultacje przed sprzedażą i całodobowe wsparcie posprzedażowe w zakresie instalacji i rozwiązywania problemów.
• Globalny łańcuch dostaw: Zarządzamy niezawodną logistyką, aby zapewnić dokładną i terminową dostawę na całym świecie, popartą ponad dziesięcioletnim doświadczeniem w dystrybucji sprzętu sieciowego.

P1: Czy mogę użyć tego kabla MFP7E10-N005 do połączenia portu OSFP z portem QSFP112?
Odp.: Tak, oczywiście. Ten kabel jest przeznaczony do łączenia różnych formatów 400G. Jeden koniec łączy się z transceiverem OSFP DR8 (powszechnym w przełącznikach), a drugi koniec może łączyć się z transceiverem QSFP112 (powszechnym w kartach sieciowych ConnectX-7), pod warunkiem użycia odpowiednich transceiverów.

P2: Jaka jest różnica między kablami MPO-12/APC i MPO-12/UPC?
Odp.: Kluczową różnicą jest polerowanie złącza. APC (Angled Physical Contact) ma kąt 8°, aby zminimalizować odbicia wsteczne, co jest krytyczne dla szybkich, jednowiązkowych połączeń, takich jak 400G/NDR. UPC (Ultra Physical Contact) ma płaskie polerowanie i jest powszechne w optyce równoległej o niższej prędkości (np. 100G-SR4). Nie są nie fizycznie kompatybilne.

P3: Czy ten kabel to "Direct Attach Copper (DAC)" czy "Active Optical Cable (AOC)"?
Odp.: Nie jest ani jednym, ani drugim. To jest pasywny kabel optyczny lub kabel światłowodowy. Zawiera tylko włókno i złącza, bez aktywnej elektroniki. Wymaga oddzielnych, wtykowych transceiverów optycznych, które należy zainstalować w przełączniku lub karcie sieciowej portach.

P4: Jaki jest minimalny promień gięcia dla tego kabla podczas instalacji?
Odp.: Minimalny promień gięcia w dowolnym miejscu wzdłuż kabla wynosi 30 mm (około 1,2 cala). Zginanie go mocniej może spowodować trwałe uszkodzenie włókien i zwiększyć straty sygnału.

P5: Jak czyścić i konserwować te złącza MPO?
Odp.: Zawsze używaj zatwierdzonych środków do czyszczenia złączy optycznych (w stylu klikacza lub kasety) zarówno na ferrule kabla, jak i w porcie transcievera przed łączeniem. Utrzymuj osłony przeciwpyłowe, gdy nie są podłączone. Unikaj dotykania powierzchni czołowych.

• Sprawdzanie kompatybilności: Upewnij się, że transceivery są typu MPO-12/APC (zazwyczaj z zielonym korpusem złącza). Nie próbuj łączyć ze złączami MPO-12/UPC z niebieskim korpusem.
• Warunki środowiskowe: Obsługuj i przechowuj w określonych zakresach temperatur (-40°C do +85°C przechowywanie, 0°C do +70°C praca) i wilgotności (10% do 85% bez kondensacji).
• Bezpieczeństwo instalacji: Chociaż sam kabel nie jest wrażliwy na ESD, transceivery, do których się podłącza, są. Zawsze używaj opaski na nadgarstek ESD podczas obsługi transceiverów i kabli podczas instalacji.
• Naprężenia mechaniczne: Unikaj zgniatania, ściskania lub nakładania nadmiernego obciążenia rozciągającego na kabel. Używaj organizerów kabli do podparcia.
• Certyfikacja: Aby uzyskać oficjalne dokumenty certyfikacji regulacyjnej (CE, FCC itp.), poproś o plik zip z certyfikatem od swojego NVIDIA FAE lub naszego zespołu wsparcia. To konkretne szybkie rozwiązanie DAC jest przeznaczone do komercyjnych środowisk centrów danych.
