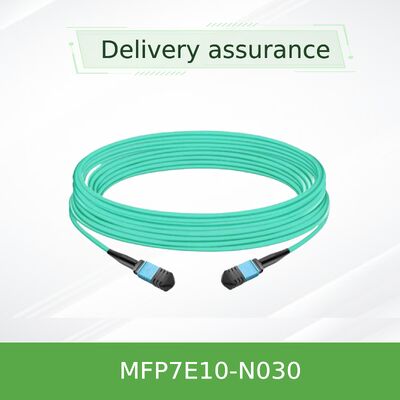

Kabel światłowodowy wielomodowy MPO-12/APC 30m NVIDIA MFP7E10-N030
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E10-N030 (980-9I557-00N030) |
| Dokument: | MFP7E10-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| model: | MFP7E10-N030 | Długość: | 30m |
|---|---|---|---|
| Typ włókna: | Wielomodowy OM4 | Złącza: | MPO-12/APC (kobieta) |
| Utrata wtrąceniowa: | ≤ 0,362 dB | Strata zwrotu: | ≥ 35 dB |
| Podkreślić: | Kabel światłowodowy wielomodowy 30m NVIDIA,Kabel światłowodowy MPO-12/APC,Kabel światłowodowy wielomodowy Mellanox z gwarancją |
||
opis produktu
Model produktu: MFP7E10-N030 | Kluczowe słowa: kabel światłowodowy, kabel MPO, kabel światłowodowy 30m, połączenie NDR, kabel do centrum danych
- Zasięg 30 metrów: Umożliwia elastyczną łączność w wielu szafach i dłuższe ścieżki wewnątrz centrum danych.
- Zoptymalizowany dla szybkich sieci: Zaprojektowany specjalnie dla infrastruktur 400GbE i NDR 400Gb/s InfiniBand.
- Doskonała integralność sygnału: Kątowe złącza MPO-12/APC minimalizują odbicie wsteczne optyczne, zapewniając czystą transmisję sygnału.
- Solidna i bezpieczna konstrukcja: Posiada trwałą osłonę LSZH (Low Smoke Zero Halogen) dla zwiększonego bezpieczeństwa i łatwej instalacji.
- Certyfikowana wydajność: Testowany fabrycznie w celu zapewnienia niezawodnej pracy typu plug-and-play ze sprzętem sieciowym NVIDIA.
NVIDIA MFP7E10-N030 to wysokowydajny, pasywny kabel światłowodowy o długości 30 metrów, zaprojektowany dla wymagających środowisk centrów danych wymagających łączności o rozszerzonym zasięgu. Kabel ten posiada złącza MPO-12/APC na obu końcach i wykorzystuje światłowody wielomodowe OM4 50/125μm w konfiguracji typu B (crossover). Służy jako krytyczne rozwiązanie połączeniowe NDR, zapewniając niezawodne połączenia o niskiej latencji między transceiverami optycznymi 400/800Gb/s w przełącznikach, adapterach i DPU na dłuższych dystansach w centrach danych. Tworzenie rozszerzonych łączy o niskiej latencji w strukturach NDR InfiniBand do obliczeń naukowych i obciążeń roboczych AI.Typ złącza: MPO-12, Kątowe polerowanie (APC), żeńskie złącza na obu końcach.Długość i typ kabla:
- Maksymalna obsługiwana odległość: Zoptymalizowany pod kątem wydajności światłowodu OM4 do 50 metrów dla zastosowań w centrach danych.
- Osłona kabla: Elastyczna, okrągła osłona LSZH-OFNR w kolorze Aqua dla bezpieczeństwa i elastyczności prowadzenia kabli.
- Wydajność optyczna: Niska strata wtrąceniowa (≤ 0,35 dB + 0,0004 x Długość), Wysoka strata odbiciowa (≥ 35 dB).
- Obsługa protokołów:InfiniBand NDR/HDR/EDR
- 400/200/100GbENVLink
- 3. Zgodność z technologiami i standardami To rozwiązanie połączeniowe jest zgodne z wiodącymi w branży standardami, aby zapewnić optymalną wydajność i kompatybilność. Standard światłowodu: Światłowód wielomodowy OM4 (IEC 60793-2-10) dla zwiększonej przepustowości i odległości.
MPO zgodnie ze specyfikacjami IEC 61754-7 i ANSI/TIA-604-5.
- Technologia polerowania: Kątowy kontakt fizyczny (APC) dla doskonałej wydajności optycznej przy wysokich prędkościach transmisji danych.
- Bezpieczeństwo i zgodność: Zgodny z Telcordia GR-1435, klasa lasera 1 (IEC 60825), z certyfikatami CB, cTUVus, CE.
- Materiał środowiskowy: Osłona LSZH spełnia rygorystyczne przepisy dotyczące bezpieczeństwa pożarowego i ochrony środowiska.
- 4. Zasada działania i ścieżka sygnałuTen pasywny kabel światłowodowy działa jako wydajna ścieżka optyczna dla szybkiej transmisji danych. Każde złącze MPO zawiera 12 pozycji światłowodowych, z których 8 jest aktywnie używanych do komunikacji dwukierunkowej (4 pasma nadawcze i 4 odbiorcze na kierunek). Zaprojektowany jako kabel typu B, wykonuje wewnętrzne skrzyżowanie par światłowodów nadawczych i odbiorczych. W szczególności sygnały optyczne z pasm Tx 1-4 na jednym końcu są kierowane do pasm Rx 12-9 na przeciwnym końcu, zapewniając prawidłowe wyrównanie między nadajnikami i odbiornikami. Kątowe polerowanie 8° złączy APC jest niezbędne dla zastosowań 400G/NDR, ponieważ rozprasza odbite światło z dala od rdzenia światłowodu, zachowując przejrzystość sygnału i minimalizując błędy bitowe — kluczowy wymóg dla niezawodnej wydajności kabla do centrum danych na dłuższych dystansach.
- 5. Scenariusze zastosowańŁączność między szafami w centrum danych:
Klastry obliczeniowe o wysokiej wydajności: Tworzenie rozszerzonych łączy o niskiej latencji w strukturach NDR InfiniBand do obliczeń naukowych i obciążeń roboczych AI.Rozbudowa sieci pamięci masowej:Czyszczenie i inspekcja:Połączenia szkieletowe przełącznik-przełącznik:
- Rozszerzone połączenia adapterów zasięgu: Łączenie przełączników top-of-rack z serwerami znajdującymi się dalej w układzie centrum danych.
- 6. Specyfikacje techniczneSpecyfikacje techniczne MFP7E10-N030
- Numer części zamówieniowejMFP7E10-N030
- OpisMPO-12/APC do MPO-12/APC, kabel światłowodowy wielomodowy
- Długość kabla30 metrów
| 50/125 μm, OM4 | |
|---|---|
| Złącza (oba końce) | MPO-12, żeńskie, polerowanie APC (zielony korpus) |
| Topologia | Typ B (Crossover) |
| Aktywne włókna | 8 włókien (4 Tx, 4 Rx na kierunek) |
| Kolor/materiał osłony | Aqua / LSZH-OFNR |
| Temperatura pracy | 0°C do +70°C |
| Promień gięcia | Minimum 30 mm |
| Maksymalny zasięg (OM4) | 50 metrów |
| Obsługiwane protokoły | NDR 400G, HDR 200G, EDR 100G, 400/200/100GbE |
| Kompatybilne transceivery | NVIDIA OSFP DR8 (MMA4Z00-NS), QSFP112 400G |
| Uwaga: Dostępne w różnych długościach od 3m do 50m, aby dopasować się do różnych potrzeb wdrożeniowych. | 7. Przewagi konkurencyjne |
| Rozwiązanie o rozszerzonym zasięgu: | Długość 30 metrów odpowiada na konkretne scenariusze wdrożeniowe, w których wymagane są dłuższe połączenia między szafami lub w poprzek korytarzy w centrum danych. |
| Walidacja ekosystemu NVIDIA: | W przeciwieństwie do ogólnych kabli MPO, ten produkt jest testowany i walidowany w kompletnym ekosystemie sieciowym NVIDIA, co gwarantuje kompatybilność i wydajność. |
| Konstrukcja gotowa na przyszłość: | Polerowanie APC i światłowód OM4 zapewniają gotowość do obecnych 400G/NDR i przyszłych ulepszeń prędkości sieci. |
Doskonała wydajność optyczna:
- 8. Tabela porównawcza: Warianty długości serii MFP7E10Funkcja / Model
- MFP7E10-N005 (5m)MFP7E10-N010 (10m)MFP7E10-N030 (30m)MFP7E10-N050 (50m)
- Główny przypadek użyciaWewnątrz szafy, krótkie połączenia
- Międzyszafowe w tym samym rzędzieRozszerzone między szafami, poprzeczne
| Typowa strata wtrąceniowa* | ≤ 0,352 dB | ≤ 0,354 dB | ≤ 0,362 dB | ≤ 0,370 dB |
|---|---|---|---|---|
| Elastyczność i prowadzenie kabli | Wysoka elastyczność | Dobra elastyczność | Wymaga starannego planowania | Wymaga dedykowanych ścieżek |
| Dostępność zapasów | Wysoka | Wysoka | Standardowa | Standardowa |
| Efektywność kosztowa | Najbardziej ekonomiczny dla krótkich odcinków | Zrównoważony koszt/wydajność | Optymalny dla średniego i długiego zasięgu | Rozwiązanie dla maksymalnej odległości |
| * Strata wtrąceniowa obliczona według wzoru: 0,35 dB + 0,0004 x Długość (metry). | Gwarancja: | Gwarancja: | Inwentaryzacja i szybka dostawa: | Inwentaryzacja i szybka dostawa: |
| MFP7E10-N030 jest utrzymywany w naszym obszernym inwentarzu w celu szybkiej wysyłki i realizacji zamówień hurtowych. | Ekspertyza techniczna: | Nasz zespół oferuje konsultacje projektowe przed sprzedażą oraz całodobowe wsparcie techniczne po sprzedaży w zakresie instalacji i rozwiązywania problemów. | Globalna logistyka: | Zapewniamy niezawodną, śledzoną dostawę na całym świecie, popartą ponad dziesięcioletnim doświadczeniem w globalnej dystrybucji sprzętu. |
10. Najczęściej zadawane pytania (FAQ)
- Odp.: Ten kabel światłowodowy 30m jest częścią rodziny produktów przeznaczonych do odległości do 50 metrów przy użyciu światłowodu wielomodowego OM4. Długość 30 metrów jest idealna dla wielu rozszerzonych zastosowań wewnątrz centrum danych.
- P2: Czy ten kabel jest kompatybilny z sieciami 200G lub 100G?Odp.:
- Tak. Kabel jest w pełni wstecznie kompatybilny. W przypadku użycia z odpowiednimi transceiverami 200G (HDR) lub 100G (EDR/100GbE) będzie działał niezawodnie z tymi prędkościami.P3: Czy mogę używać transceiverów MPO-12/UPC z tym kablem APC?
- Odp.:Nie.
P4: Jakie są szczególne uwagi dotyczące instalacji kabla światłowodowego o długości 30 metrów?
Dzięki ponad dziesięcioletniemu doświadczeniu w branży sprzętu sieciowego nasza firma ugruntowała swoją pozycję jako zaufany partner w zakresie rozwiązań infrastrukturalnych o krytycznym znaczeniu. Działamy na dużą skalę, z dedykowanym wsparciem produkcyjnym i dogłębną wiedzą techniczną zespołu, co pozwala nam obsługiwać globalną bazę klientów i gromadzić bogate praktyczne doświadczenie. W przypadku dłuższych kabli, takich jak ten kabel do centrum danych, właściwe zarządzanie kablami ma kluczowe znaczenie. Używaj pionowych i poziomych organizerów kabli, unikaj ostrych zagięć (utrzymuj promień >30 mm) i upewnij się, że kabel nie jest naprężony. Zaplanuj trasę, aby zminimalizować nadmierną długość.P5: Jak kabel jest testowany pod kątem zapewnienia jakości?Odp.:
Każdy kabel przechodzi rygorystyczne testy produkcyjne, w tym testy strat wtrąceniowych, strat odbiciowych i ciągłości dla wszystkich aktywnych włókien, zapewniając, że spełnia surowe specyfikacje wydajności NVIDIA przed wysyłką.
Dzięki ponad dziesięcioletniemu doświadczeniu w branży sprzętu sieciowego nasza firma ugruntowała swoją pozycję jako zaufany partner w zakresie rozwiązań infrastrukturalnych o krytycznym znaczeniu. Działamy na dużą skalę, z dedykowanym wsparciem produkcyjnym i dogłębną wiedzą techniczną zespołu, co pozwala nam obsługiwać globalną bazę klientów i gromadzić bogate praktyczne doświadczenie.Kompatybilność złączy:
Potwierdź, że wszystkie podłączone transceivery i panele używają interfejsów MPO-12/APC, aby zapobiec uszkodzeniom.
Dzięki ponad dziesięcioletniemu doświadczeniu w branży sprzętu sieciowego nasza firma ugruntowała swoją pozycję jako zaufany partner w zakresie rozwiązań infrastrukturalnych o krytycznym znaczeniu. Działamy na dużą skalę, z dedykowanym wsparciem produkcyjnym i dogłębną wiedzą techniczną zespołu, co pozwala nam obsługiwać globalną bazę klientów i gromadzić bogate praktyczne doświadczenie. Działaj w określonym zakresie temperatur (0°C do +70°C) i wilgotności. W przypadku dłuższych odcinków uwzględnij potencjalną rozszerzalność cieplną.Bezpieczeństwo ESD:
Używaj odpowiedniej ochrony ESD podczas obsługi transceiverów, do których podłącza się ten kabel.
Dzięki ponad dziesięcioletniemu doświadczeniu w branży sprzętu sieciowego nasza firma ugruntowała swoją pozycję jako zaufany partner w zakresie rozwiązań infrastrukturalnych o krytycznym znaczeniu. Działamy na dużą skalę, z dedykowanym wsparciem produkcyjnym i dogłębną wiedzą techniczną zespołu, co pozwala nam obsługiwać globalną bazę klientów i gromadzić bogate praktyczne doświadczenie. Unikaj ostrych zagięć, zgniatania lub nadmiernego ciągnięcia. Używaj odpowiednich systemów odciążania i zarządzania kablami dla długich odcinków kabli.Czyszczenie i inspekcja: Zawsze sprawdzaj i czyść złącza MPO za pomocą certyfikowanych narzędzi przed połączeniem, szczególnie po długotrwałym przechowywaniu lub podczas rekonfiguracji.
