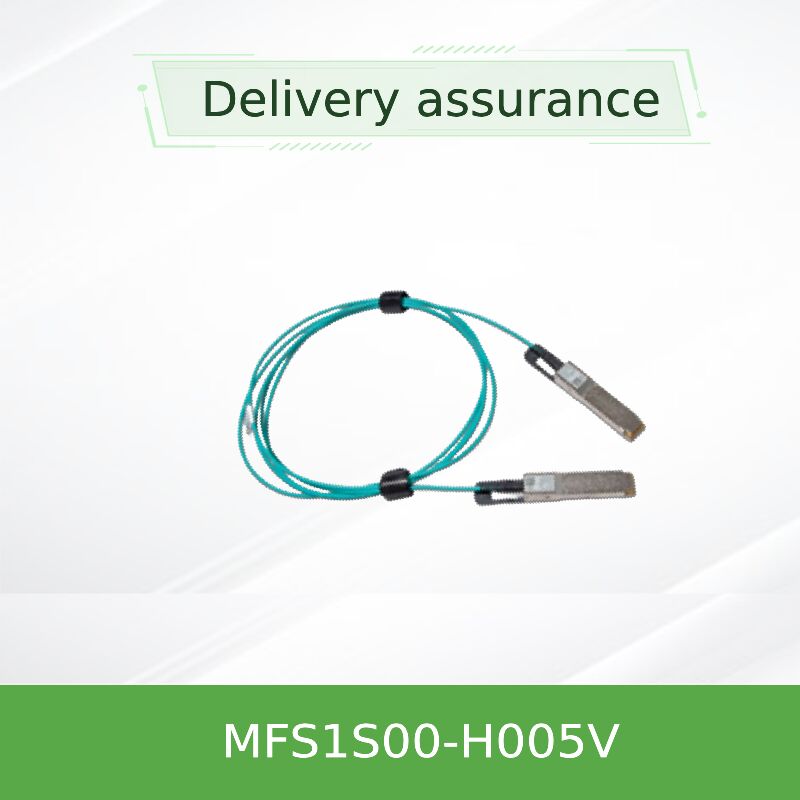

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s Aktywny Kabel Optyczny dla InfiniBand HDR & 200GbE | Szybki AOC

Model produktu:MFS1S00-H005VPodstawowe słowa kluczowe:aktywny kabel optyczny, kabel AOC, kabel QSFP56, kabel 200Gb/s InfiniBand, kabel 200GbE

NVIDIA MFS1S00-H005V to 5-metrowyAktywny kabel optyczny (AOC)Kabel ten integruje elektryczne interfejsy QSFP56 na obu końcach z wbudowanymi nadajnikami optycznymi opartymi na VCSEL,wyeliminowanie potrzeby oddzielnej optyki podłączalnejJest zaprojektowany do obsługi prędkości danych 200 Gb/s przy użyciu protokołów InfiniBand HDR (High Data Rate) i 200 Gigabit Ethernet.Rozwiązanie to jest szczególnie cenne do łączenia przełączników takich jak NVIDIA SN3700 i SN4600, lub do łączenia serwerów wyposażonych w nowoczesnekarty interfejsu sieciowego (karty NIC)przez odległości, w których pasywne kable są krótkie.

Oznaczenie AOC opiera się na technologiach zgodnych ze standardami przemysłowymi w celu zapewnienia interoperacyjności, niezawodności i wysokiej wydajności.

• Silnik optyczny:Transceiwery multimodowe oparte na VCSEL (Vertical Cavity Surface Emitting Laser).
• Interfejs elektryczny:W pełni zgodne z QSFP56 MSA (SFF-8665) i interfejsem zarządzania (SFF-8636).
• Kodowanie danych:Modulacja PAM4 dla wysokiej wydajności widmowej, obsługująca prędkości transmisji danych do 53,125 Gbd na pas.
• Zarządzanie i diagnostyka:Kompleksowy interfejs I2C zgodny z SFF-8636 do DDM, sterowania i monitorowania stanu.
• Zgodność:Spełnia specyfikacje HDR InfiniBand Trade Association (IBTA), RoHS i posiada główne certyfikaty bezpieczeństwa / EMC (CE, FCC, CB).

MFS1S00-H005V działa jako w pełni zintegrowany system konwersji elektrooptycznej.karta sieciowaW modulu kablowym sygnały te są uwarunkowane (przekształcone, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtwarzane, odtWykorzystanie czterech laserów VCSELSygnały optyczne przechodzą przez cztery wbudowane światłowody multimodowe na odległość 5 metrów.inny zintegrowany moduł zawierający fotodetektory przekształca sygnały optyczne z powrotem w sygnały elektryczne, które są ponownie kondycjonowane i ponownie przeterminowane przed przedstawieniem ich przyjmującemu hosta.co czyni go solidnym i prostym "plug-and-play"AOCrozwiązanie w porównaniu z pasywnymi zespołami kabli, które zależą całkowicie od nadajników.

• Klastry obliczeniowe o wysokiej wydajności (HPC):Łączniki o niskim opóźnieniu dla tkanin InfiniBand HDR łączące węzły obliczeniowe i pamięci masowej.
• Infrastruktura AI/ML:Połączenia o dużej przepustowości między serwerami GPU a przełącznikami leaf/spine w klastrach szkoleniowych uczenia maszynowego.
• Interkonekcje przełącznika centrum danych:Połączenie NVIDIA SN3700, SN4600 lub innych kompatybilnych przełączników przy 200 GbE.
• Połączenie serwer-przełącznik:Idealne do łączenia serwerów z wysoką prędkościąkarty interfejsu sieciowego(jak ConnectX-6 lub ConnectX-7 w trybie 200G) do przełączników top-of-rack.
• Rozszerzone rozmieszczenia:Zastąpienie pasywnych miedzianych DAC w scenariuszach wymagających odległości powyżej 3-4 metrów z lepszą integralnością sygnału.

Inne dostępne długości: 3m (H003V), 10m (H010V), 15m (H015V), 20m (H020V), 30m (H030V), 50m (H050V), 100m (H100V).

• Wykorzystanie DAC-ów pasywnychTo jest...kabli optycznych aktywnychniezawodnie osiąga odległości 5 metrów i więcej przy doskonałej integralności sygnału, gdzie pasywne miedziane kable do bezpośredniego podłączenia (DAC) często mają znaczne ograniczenia wydajności.
• Zintegrowane rozwiązanie dla prostoty:Łączy nadajniki i kable w jedną jednostkę, zmniejszając punkty awarii, upraszczając zakupy i eliminując obawy dotyczące kompatybilności między oddzielnymi kabelami optycznymi i światłowodowymi.
• Wydajność mocy i cieplna:Przy około 5 W na koniec, oferuje energooszczędne rozwiązanie dla szybkich połączeń, pomagając zarządzać budżetami energii centrum danych.
• /Rozsądna diagnostyka:Kompleksowe możliwości DDM zapewniają proaktywne narzędzia monitorowania i rozwiązywania problemów, które nie są dostępne w przypadku podstawowych kabli pasywnych,zwiększenie niezawodności sieci i ułatwienie utrzymania infrastruktury z wykorzystaniem wysokiej wartościkarty sieciowe.

Zapewniamy pełne spektrum usług wspierających rozmieszczenie szybkich połączeń.

• Gwarancja:Wsparcie standardowej gwarancji produktu NVIDIA dla zapewnienia jakości.
• Inwentaryzacja i dostawa:MFS1S00-H005V jest dostępny z naszego znacznego zapasów wielomilionowych dolarów dla szybkiego realizacji zamówień i wysyłki.
• Konsultacje techniczne:Nasz zespół ekspertów zapewnia wskazówki dotyczące kompatybilności systemu, najlepszych praktyk wdrażania oraz integracji z przełącznikami iKarty NIC.
• Wsparcie po sprzedaży:24/7 obsługa klienta i wsparcie techniczne w przypadku wszelkich pytań dotyczących instalacji lub działania.
• Globalna Logistyka:Zapewniamy precyzyjną i terminową dostawę do klientów na całym świecie, wykorzystując ponad dziesięcioletnią wiedzę w zakresie logistyki.

P1: Jaka jest różnica między tym AOC a pasywnym DAC lub kablem światłowodowym z oddzielnymi nadajnikami?
A:/ - Co?AOCPasywny DAC jest czysto miedziany z ograniczonym zasięgiem.Kabel światłowodowy z oddzielnymi nadajnikami wymaga zakupu i zarządzania trzema oddzielnymi komponentami (dwa nadajniki + jeden kabel)AOC ułatwia wdrożenie i gwarantuje wydajność.

P2: Czy ten kabel jest kompatybilny z portami 100 Gigabit Ethernet (100GbE)?
A:Jest on zaprojektowany głównie na 200Gb/s. Jednakże za pomocą funkcji Rate Select za pośrednictwem interfejsu zarządzania,może być skonfigurowany do pracy o niższej prędkości zgodnej z niektórymi systemami 100GbE (za pomocą kodowania NRZ). Kompatybilność musi być zweryfikowana z określonym przełącznikiem lubkarta interfejsu sieciowego.

P3: Jakie informacje diagnostyczne mogę odczytać z tego kabla?
A:Za pośrednictwem interfejsu I2C (SFF-8636) można monitorować parametry w czasie rzeczywistym, w tym: temperaturę, napięcie zasilania, prąd TX bias, moc wyjściową TX i moc wejściową RX dla wszystkich czterech pasów.Wdrożono również progi alarmowe i ostrzegawcze.

P4: Jaki jest minimalny promień gięcia kabla?
A:Minimalny promień zakrętu wzdłuż kabla wynosi 30 mm (około 1,2 cala).

P5: Czy "V" w numerze części (H005V) oznacza coś konkretnego?
A:"V" w numerze części oznacza zazwyczaj wsparcie VPI (Virtual Protocol Interconnect), co oznacza, że kabel jest w stanie obsługiwać zarówno protokoły InfiniBand, jak i Ethernet,który jest zgodny z możliwościami HDR 200Gb/s i 200GbE.

• Ochrona ESD:Chociaż zespół kabli jest solidny, zawsze stosuj standardowe środki ostrożności w zakresie ESD (paski na nadgarstku, uziemione stanowiska robocze) podczas obsługi i montażu kabla do przełącznika lubKarta nicKlatki.
• Włączanie na gorąco:Kabel jest zaprojektowany tak, aby można go było podłączać na gorąco.
• Obsługa fizycznaNie należy przyciskać kabla w pobliżu złączy. Do wstawiania/odstawiania należy użyć przycisków, nie samego kabla.
• Granice środowiskowe:Wykorzystywać w określonych zakresie temperatury (0°C do 70°C) i wilgotności (5% do 85% bez kondensacji).
• Czyszczenie:Utrzymuj łączniki elektryczne QSFP56 w czystości i wolnym od zanieczyszczeń.
